Czujnik odległości do robota a wydajność prądowa Arduino UNO R3

[Itap88]

Witam. Planuję budowę robota mobilnego i natrafiłem na taki czujnik odległości: https://botland.com.pl/pl/analogowe-czujniki-odleglosci/2707-sharp-gp2y0a60szlf-analogowy-czujnik-odleglosci-10-150cm-5v.html. Zamierzałem zliczyć pobór prądu na szynie 5V (od arduino), aby sprawdzić, czy nie przekroczę maksymalnej wydajności pinu (około 20mA). Pojawił się jednak problem, ponieważ w opisie czujnika średni pobór prądu przez urządzenie to 33mA. I tu pojawia się moje pytanie, czy te 33mA to pobór na pojedynczym pinie czujnika (i jak to wtedy miałoby działać), czy jest to łączny pobór ze wszystkich pinów (i skąd mogę wiedzieć, ile wtedy wynosi pobór na pinie zasilania)? Z góry dziękuję, jeżeli ktoś będzie w stanie mi pomóc.

[ethanak]

Jak Ty chcesz ten czujnik zasilić... przecież pobór prądu przez czujnik nie ma nic wspólnego z mikrokontrolerem w Arduino, podpinasz go pod 5V i już. Skąd wziąłeś te 20mA?



[Gieneq]

10 godzin temu, Itap88 napisał:

I tu pojawia się moje pytanie, czy te 33mA to pobór na pojedynczym pinie czujnika (i jak to wtedy miałoby działać)

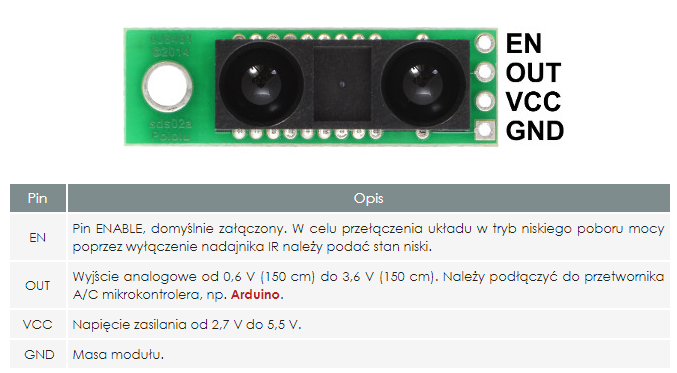

Chyba zestawiłeś specyfikację Arduino z czujnikiem. Tu masz opis wyprowadzeń: podłączasz VCC(to co pobiera max 33mA)/GND do zasilania 5V/masy, zaś wyprowadzenie analogowe OUT do przetwornika ADC (wejścia A0,1,2... Arduino). Pobór prądu w takim przypadku jest niewielki, istota jest tu pomiar napięcia sygnału analogowego. Wydajność prądowa Arduino nabiera znaczenia gdy chcesz przełączać jakieś większe obciążania - więcej LEDów, silnik, głośnik, przekaźnik. W takich przypadkach trzeba dodać inne sterowanie ale o tym w kursie Arduino. 🙂

Edytowano Marzec 10, 2020 przez Gieneq

[Itap88]

@ethanak Zasilić zamierzałem z 5V dostępnego na Arduino, a Arduino jescze nie wiem z czego zasilę, ale chyba z akumulatora LiPo. Pobór prądu przez czujnik ma znaczenie, ponieważ cały prąd pójdzie z obwodów Arduino, które muszą taki przepływ prądu wytrzymać. Te 20mA wziąłem natomiast z kursu Arduino.

@Gieneq Właśnie obciążenia mogą być dosyć duże, bo na schemacie podłączyłem do 5V 2 takie czujniki odległości, 2 serwomechanizmy (przez stabilizatory), 4 czujniki barwy podłoża i mostek H L293D (odpowiedni pin zasilający). Mam nadzieję, że nie przesadziłem z ilością urządzeń.
