Układ z przekaźnikiem i diodą

[Bsatola]

Czy da się zbudować układ z przekaźnikiem i diodą, tak aby dioda migała?

[BananWszyscy]

43 minuty temu, Bsatola napisał:

Czy da się zbudować układ z przekaźnikiem i diodą, tak aby dioda migała?

Jeśli chodzi ci o diodę, która jest równolegle podłączona do cewki to może być średnio ( x) ), a tak to jasne, że można, tylko czy jest w tym sens? Czy chodzi ci np. o to, że jak przekaźnik się zamyka to przy okazji zaświeca się diodka która to sygnalizuje? Czy po prostu, że zamknięcie obwodu, w którym jest styk przekaźnika daje prund na diodę

[Bsatola]

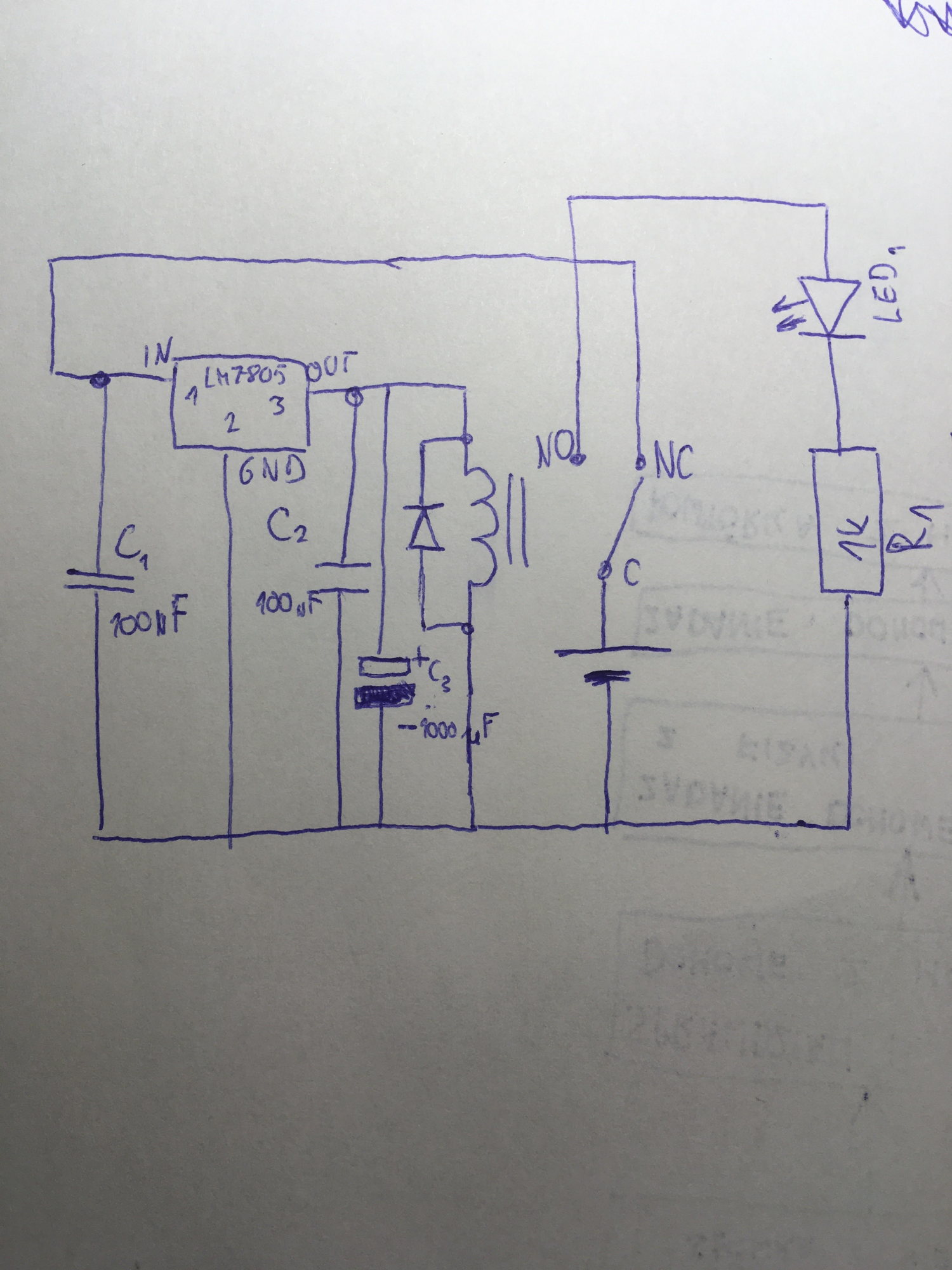

Zbudowałem taki układ, osiągnąłem w pewnym sensie swój cel, ponieważ dioda miga, ale dzieje się to bardzo szybko. Jednak wolałbym, aby dioda migała wolniej, nie do końca wiem jak to zrobić, dlatego proszę o pomoc. Tam gdzie na schemacie jest kondensator C3 o pojemności 1000 mikrofaradów, umieściłem drugi taki sam kondensator szeregowo (aby pojemność była większa), dioda zwolniła, ale tylko trochę... I wciąż nie jest to oczekiwany efekt.

Edytowano Kwiecień 4, 2020 przez Bsatola

[Bsatola]

zastanawiam się też, czy nie ma innego sposobu na zbudowanie układu z migającą diodą, opartego na przekaźniku...

Edytowano Kwiecień 4, 2020 przez Bsatola

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[BananWszyscy]

W tym twoim układzie masz bardziej lub mniej zamierzony rezonans, ja w stosunku do przejrzenia tego kursu proponowałbym użyć np. ne555, może nawet nie trzeba używać tranzystora, bo wyjście ma obciążalność 250mA, a nie wiem ile ta cewka może wyciągnąć 😛

[Bsatola]

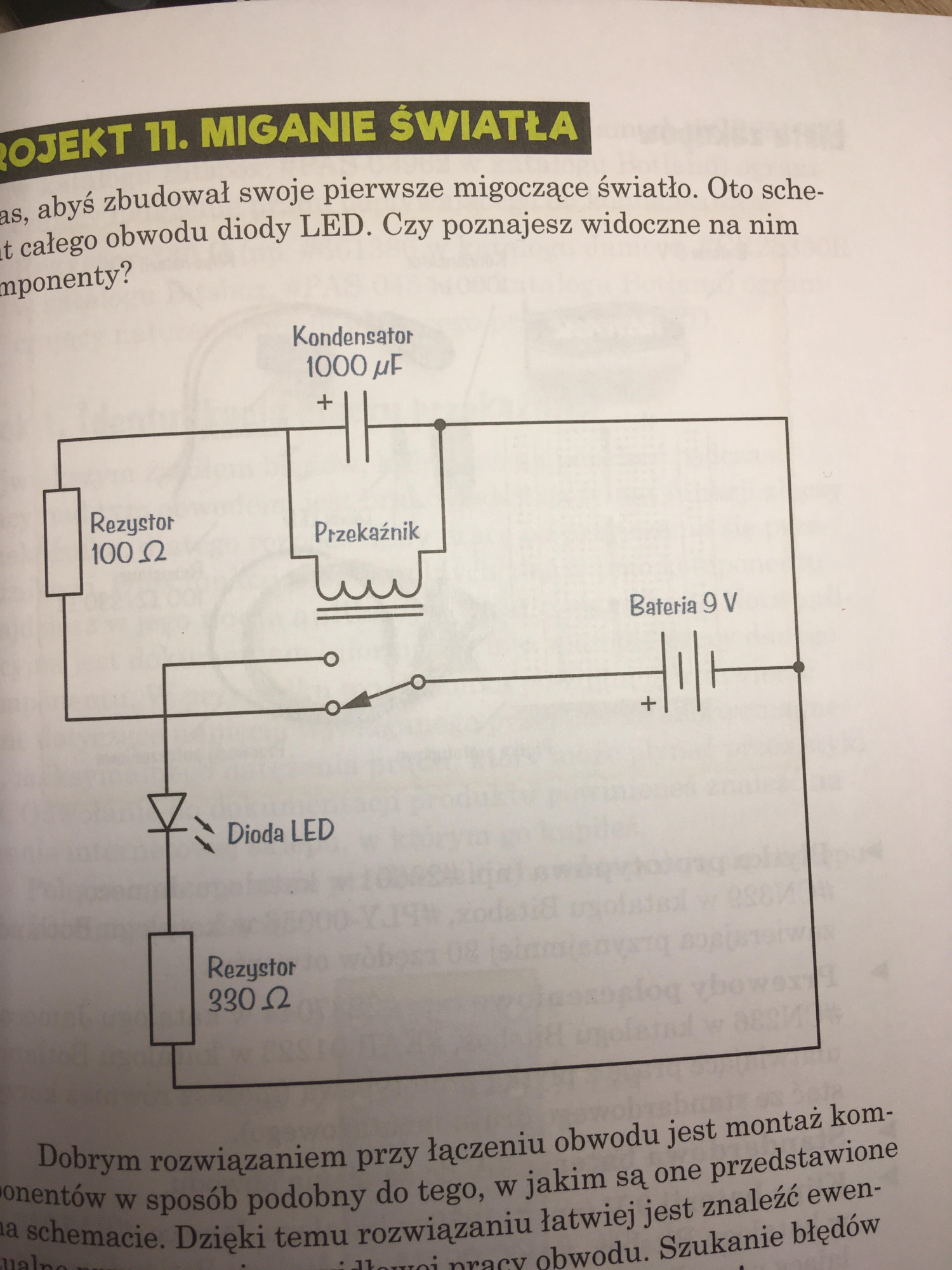

Chciałem zbudować coś takiego. Ale układ przedstawiony na zdjęciu z niewiadomych przyczyn mi nie działał.

11 minut temu, BananWszyscy napisał:

proponowałbym użyć np. ne555, może nawet nie trzeba używać tranzystora, bo wyjście ma obciążalność 250mA, a nie wiem ile ta cewka może wyciągnąć 😛

zbudowałem już układ z ne555, w którym migała dioda,  zbudowałem też multiwibrator astabilny, w którym migały dwie diody. Chciałem zrobić coś podobnego z przekaźnikiem inspirując się powyższym schematem.

[Bsatola]

Chyba po prostu dam sobie z tym spokój i wrócę do tego jak będę bardziej doświadczony.

[BananWszyscy]

Jaki masz ten przekaźnik (najbardziej o cewkę mi chodzi)

[Bsatola]

używam przekaźnika z zestawu do kursu elektroniki: HLS8L-DC5V-S-C

[Gieneq]

Pytanie wydzielone z:
