Naprawa portu microusb, który odpadł od płytki

[AlchemikHenio]

Witam.

Synek ma elektryczna wkretarke/srubokret ladowana przez port microusb.

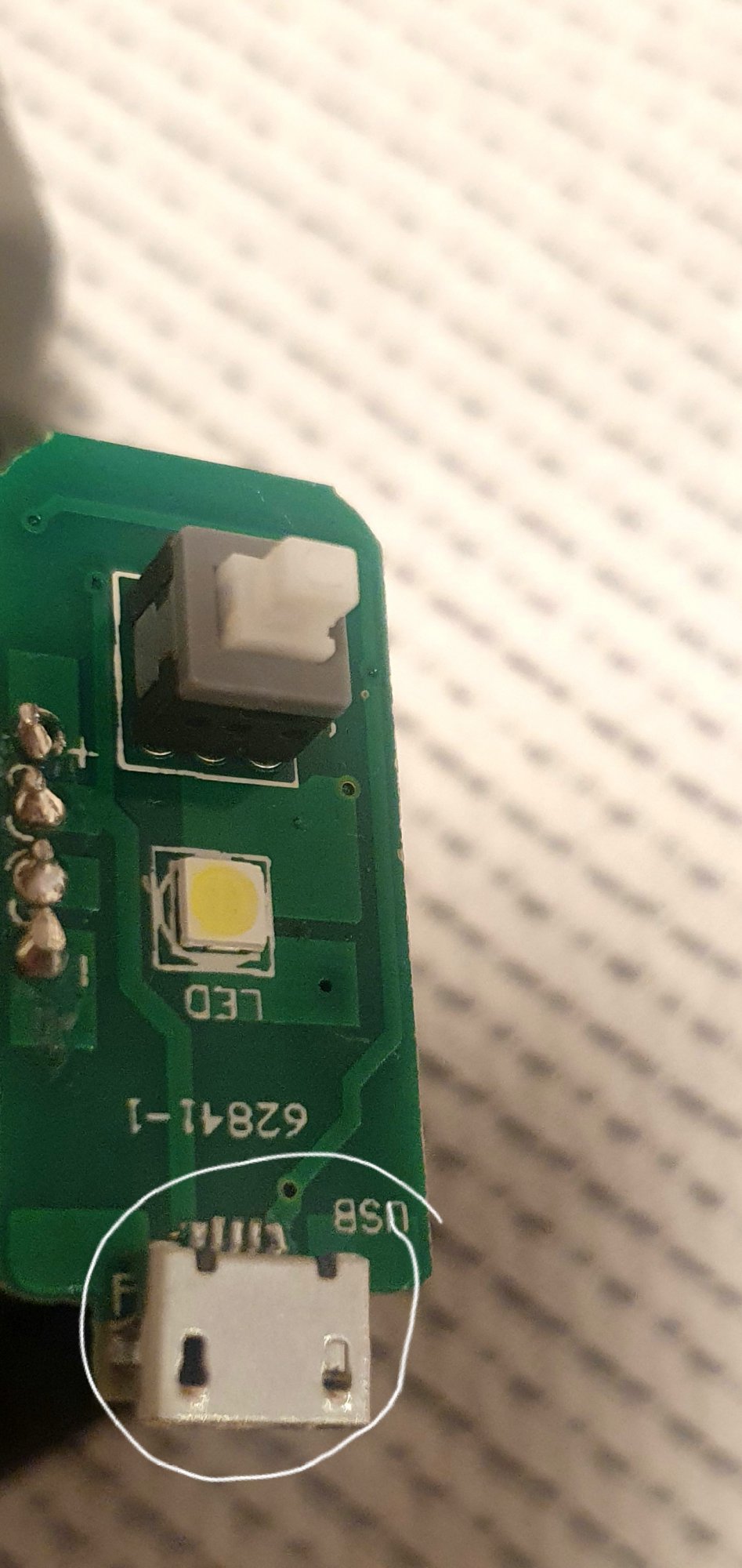

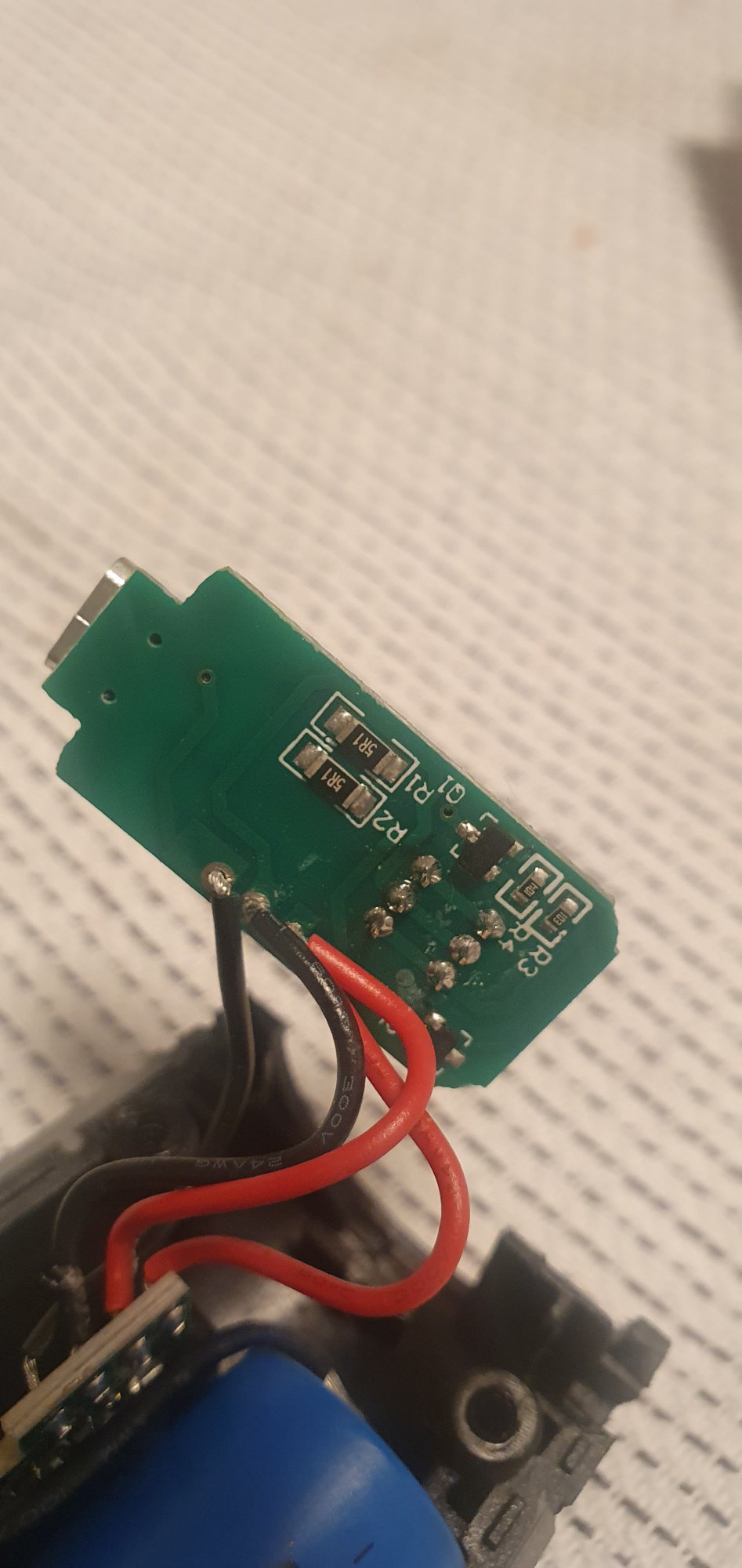

Ku jego rozpaczy przeslala sie ladowac. Jak rozkrecilem zobaczylem, ze port odpadl od plytki. Wyglada tak:

https://ibb.co/QjX19v8

https://ibb.co/Mf1f4v

Nie znam sie na elektronice, ale poradzcie jak naprawic? Mozna to podlutowac jakos czy kupic osobna plytke z samym portem i jakos kabelkami polaczyc z ta stara?

z gory dziekuje za porade.

Pozdrawiam

[wn2001]

@AlchemikHenio Witaj na forum 🙂, rozumiem że pisząc "nie znam się na elektronice" nie posiadasz ani narzędzi, ani doświadczenia w drobnych naprawach? Jesteś pewien, że to złącze microUSB jest luźne i to jego wina? Jeśli tak, to

1 godzinę temu, AlchemikHenio napisał:

Mozna to podlutowac jakos

Można, ale będzie to dość trudne, szczególnie jeśli nie masz doświadczenia

1 godzinę temu, AlchemikHenio napisał:

kupic osobna plytke

Nie umiem powiedzieć, co to dokładnie za płytka, nie jest to raczej zwykły moduł ładowania ogniwa litowo-jonowego (można takie kupić za kilka złotych), ponieważ przewody odchodzą to innej płytki. Jeśli bardzo zależy Ci na tym, aby wiertarka nadal działała i nie jesteś pewien, czy sobie poradzisz, proponuję zapytać się w jakimkolwiek punkcie zajmującym się szeroko pojętą elektroniką użytkową/smartfonami, wiele z nich świadczy usługę wymiany luźnego złącza microUSB w telefonie, więc bez najmniejszego problemu poradzą sobie z przelutowaniem identycznego tutaj 🙂

[Gieneq]

A weź zeskrob trochę soldermaski na liniach które idą do złącza (tylko 2 zasilania) i wlutuj na kabelkach inne złącze, np takie. Masz już je przylutowane, a płytkę jakoś może upchniesz w obudowie.

[Harnas]

Ta płytka ma duże elementy, możesz spróbować dolutować kabel USB do odpowiednich pól lutowniczych.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[wn2001]

@Gieneq Link, który podałeś kieruje do strony, na której aktualnie się znajdujemy 😉

[Gieneq]

@wn2001 a rajca, już poprawiam. Nie to skopiowałem. Ten element 🙂 chodzi mi o jakąkolwiek płytkę gdzie będą wyprowadzone piny USB.

[AlchemikHenio]

Dnia 11.10.2020 o 11:14, Gieneq napisał:

A weź zeskrob trochę soldermaski na liniach które idą do złącza (tylko 2 zasilania) i wlutuj na kabelkach inne złącze, np takie. Masz już je przylutowane, a płytkę jakoś może upchniesz w obudowie.

A ktore to są: dwa zewnętrzne?

Dnia 11.10.2020 o 01:07, wn2001 napisał:

@AlchemikHenio Witaj na forum 🙂, rozumiem że pisząc "nie znam się na elektronice" nie posiadasz ani narzędzi, ani doświadczenia w drobnych naprawach? Jesteś pewien, że to złącze microUSB jest luźne i to jego wina? Jeśli tak, to

Można, ale będzie to dość trudne, szczególnie jeśli nie masz doświadczenia

Nie umiem powiedzieć, co to dokładnie za płytka, nie jest to raczej zwykły moduł ładowania ogniwa litowo-jonowego (można takie kupić za kilka złotych), ponieważ przewody odchodzą to innej płytki. Jeśli bardzo zależy Ci na tym, aby wiertarka nadal działała i nie jesteś pewien, czy sobie poradzisz, proponuję zapytać się w jakimkolwiek punkcie zajmującym się szeroko pojętą elektroniką użytkową/smartfonami, wiele z nich świadczy usługę wymiany luźnego złącza microUSB w telefonie, więc bez najmniejszego problemu poradzą sobie z przelutowaniem identycznego tutaj 🙂

Jestem pewny, że to gniazdo, bo jak rozkręciłem wiertarkę, to zupełnie odleciało :)

Chcę w temat takiego lutowania wejść - mam lutownicę, ale raczej nie do płytki, bo jest ona w formie "pistoletu" a nie takiej igły. Jaki sprzęt do nauki powinienem sobie zakupić. I co oprócz lutownicy i cyny powinienem posiadać?

Ten port tylko jest odpowiedzialny za ładowanie wiertarki. Na płytce znajduje się jeszcze dioda świecąca i przycisk ją uruchamiający. Zasilane były z baterii znajdującej się w dalszej części wiertarki.
