Regulator mocy 24VAC (eksperymenty)

[BlackJack]

Panowie potrzebowałbym zbudować regulator mocy dla żarówek 24VAC o mocach od 25 do 100W.

Na razie eksperymentuję z przeróbka klasycznego ściemniacza, ale zdaję sobie sprawę że może zakończyć się to porażką 😕, bo obawiam się że szybko dadzą się we znaki właściwości/ograniczenia triaka BTA16. Po kilku eksperymentach wygląda to słabo, nawet bardzo, ale nie miałem pod ręką wszystkich wartości elementów.

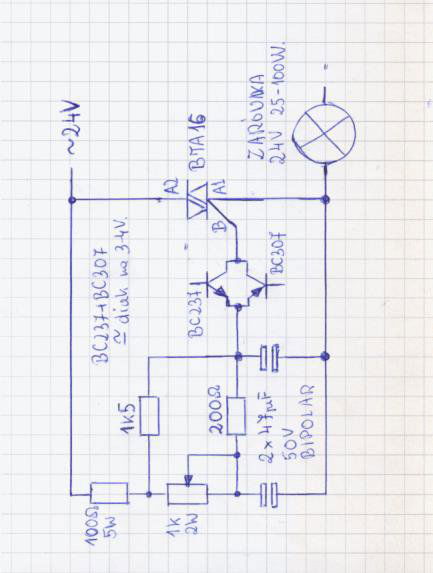

Na razie zbieram elementy do tego schematu. Właściwie to nie mam kondensatora bipolarnego o takiej pojemności, ale chyba gdzieś mam 6,8uF i na nim spróbuję na początek.

Ogólnie jestem otwarty na sugestie, ewentualnie chętnie przygarnę schemat jakiegoś, nawet PRLowskiego regulatora mocy który poprawnie będzie regulował żarówką 24V zasilaną z 24VAC.

Ogólnie problem z przeróbka klasyka, to takie dobranie elementów, aby zachować jak największy kąt regulacji. diak już zastąpiłem wynalazkiem na 2 tranzystorach i nawet to działa :), Problem to dobór układu RC aby zachować prądy wymagane dla prawidłowego wysterowania bramki triaka.

Edytowano Listopad 27, 2020 przez BlackJack

[marek1707]

Tu nie ma żadnej magii. Moim skromnym zdaniem problem z wysterowaniem triaka masz z prostego powodu: nie zrobiłeś diaka tylko dałeś dwie diody Zenera antyrównolegle. Korzystasz z małego napięcia Zenera złącz BE tranzystorów i to działa, bo po wyzwoleniu triak już "sam się nakręca", ale brakuje tu dodatniego sprzężenia zwrotnego jakie daje ujemna rezystancja diaka. Tranzystory musisz połączyć inaczej. Cała fajność takiej 4-warstwowej struktury jest taka, że kiedy się już odpali, to nagle jej rezystancja maleje i cały prąd/ładunek kondensatora idzie na bramkę triaka i daje mu kopa. Teraz masz zasilanie bramki po prostu przez oporniki po przekroczeniu progu ok 6V, bo tyle "wytrzymują" złącza BE w kierunku zaporowym.

[BlackJack]

Cóż z tymi tranzystorami zasugerowałem się tematem z Elektrody gdzie taki wynalazek ponoć był w starych PRLowski regulatorach mocy i zastępował tam diak. Ogólnie to poszukiwalem diaka o mniejszym napięciu przewodzenia niż typowy.

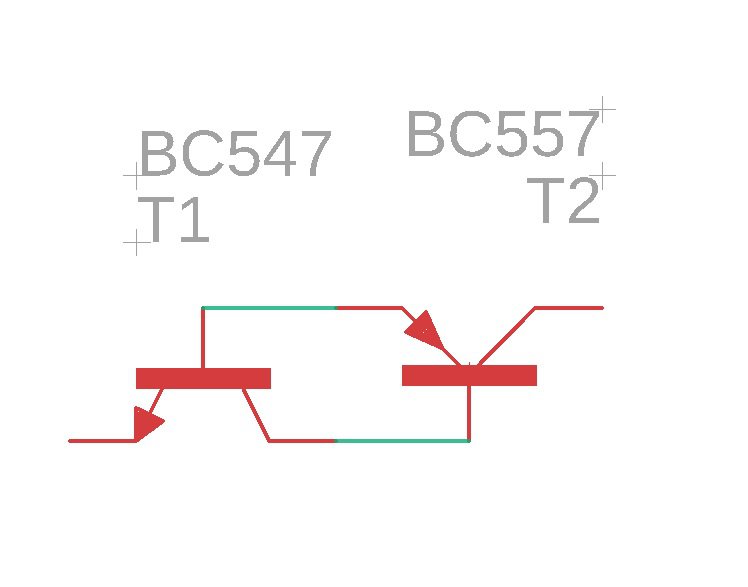

Pewnie chodzi ci o taki model diaka/tyrystora na tranzystorach. Ale nigdy z tym nie eksperymentowałem, jeżeli napięcie przewodzenia będzie niższe niż dla diaka to spoko, może regulator zadziała, a i wartości reszty elementów nie staną się takie "kłopotliwe"..

Edytowano Listopad 28, 2020 przez BlackJack

[marek1707]

Hm, tak naprawdę połączenie dwóch tranzystorów jakie użyłeś w swoim pierwszym układzie owszem daje w pewnym bradzo ograniczonym zakresie "spust" podobny do diaka, ale jest to strasznie słabe. Spłyciłem trochę swoje wywody aby Ci pokazać gdzie jest problem. W rzeczywistości przebicie lawinowe złącza BE wstrzykuje nośniki w obszar bazy, "odpala" złącze CB i powoduje delikatny "uskok" na charakterystyce prądowo-napięciowej, ale w porównaniu z rasowym diakiem to praktycznie nic nie daje. Porównując te dwa zjawiska to na wielowarstwowym diaku masz powiedzmy spadek z napięcia 30V do 2V (co daje gwałtowny wzrost prądu i np. wyzwolenie triaka wszystkim co było na kondensatorze filtra opóźniającego) a w przypadku struktury npn lub pnp masz spadek z 8V do 7V co w pewnych warunkach wystarcza (i dlatego w ogóle stosuje się tego typu myki), ale w przypadku ograniczonego napięcia (zasilanie tylko 24V) działa marnie. W układach PRL trzeba było się ratować - jakoś to działało no i zawsze było deczko lepsze niż dwie diody Zenera.

A teraz o układzie pnpn zrobionym z dwóch tranzystorów. Po pierwsze źle to narysowałeś, przyjrzyj się dobrze i zastanów jak to miałoby działać. No a po drugie struktura tego typu (nazywana diodą Shockley'a) ma w Twoim przypadku dwie wady: pierwsza to jednokierunkowość - efekt przebicia i twardego zatrzaśnięcia stanu ON obu tranzystorów działa tylko dla jednej polaryzacji, a druga to wysokie napięcie wyzwalające. Ideą działania tego układu jest bowiem przebicie lawinowe złącza CB tranzystora npn a to nawet dla małych elementów zachodzi zwykle w okolicach 30-40V. Dlatego tego typu podstawowy układ w sieci 24VAC nie zadziała. Musisz go trochę "ulepszyć". Po pierwsze musisz zdecydować czy robisz dwie takie same, ale odwrotnie podłączone diody Shockley'a i dostajesz dwukierunkowy diak czy jednak dajesz prostownik "wokół" triaka i masz pracę tylko przy np. dodatnim zasilaniu. Wtedy wystarczy rzecz jasna tyrystor, ale pewnie to już masz zmontowane. No i zostaje kwestia obniżenia napięcia wyzwalającego tak, aby trigger działał już od kilku woltów, bo to rozszerza zakres regulacji. To jednak zostawiam Ci do przemyślenia na Sobotę 🙂 Kluczowe jest zrozumienie jak struktura pnpn działa a wtedy dodanie "z boku" kilku pasywnych elementów pomocniczych znaczne obniżających punkt startu to pikuś. Powodzenia.

Hm, może przemyśl także prostownik pełnookresowy i tranzystor MOSFET sterowany PWM z np. 555? To wydaje się rozwiązaniem działającym "bez pudła" od chwili włączenia. Niestety 555 z czegoś trzeba zasilać, ale gdyby ograniczyć PWM do powiedzmy 95% to układ można by napędzać z tych 5% szpilek napięcia pozostałych na drenie. Z drugiej strony rozwiązanie ze sterowaniem fazowym też nie jest jakieś super, bo na samym triaku może spaść ze 2V co w przypadku 230VAC nie ma kompletnie znaczenia a dla 24V mamy już z 8% strat. Jeśli do tego dojdzie wyzwalanie bramki dopiero przy kilku woltach (czego znów, dla 230VAC zupełnie nie widać) to mamy już pewnie z 10-12% spadku maksymalnego prądu rms względem podłączenia tych żarówek bezpośrednio do linii zasilającej. Także cóż, MOSFET plus prostownik za diodami Schottky'ego może okazać się sprawniejszy.
