NE555 falowo migajace diody


kbe

Pomocna odpowiedź

Hej,

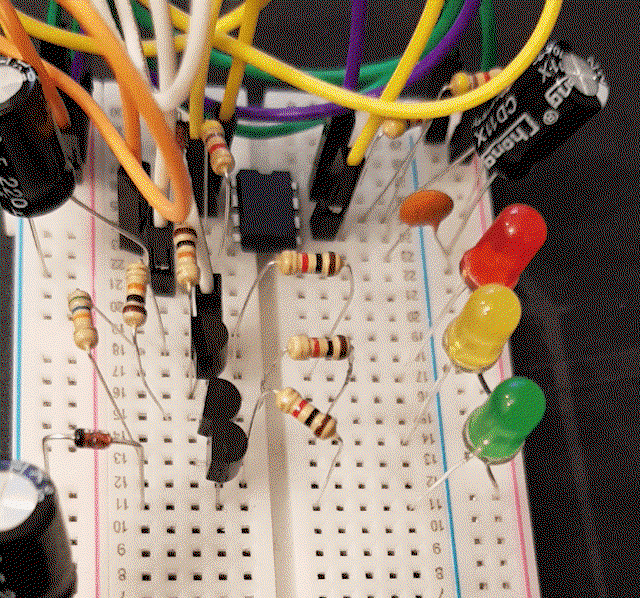

Natknąłem się na schemat NE555 gdzie przy pomocy tranzystorów diody zapalają się jedna po drugiej, a potem gasną.
Układ działa, ale nie do końca rozumiem jak 🤔

Rozumiem że cały układ jest włączany i wyłączny przez NE555.
Diody są jakoś opóźniane przez kondensator i resystor - ale jak?
I jaką rolę pełnią diody prostownicze.
I dlaczego pierwsza dioda która sie zapala to ta ostatnia?
Wiem, sporo pytań 🙂 Będę wdzieczny za jakiekolwiek wyjaśnienia.

Oryginalny schemat poniżej:
