Kurs STM32L4 – #11 – kolorowy wyświetlacz TFT (SPI)

[H1M4W4R1]

1 godzinę temu, michalkepka napisał:

Przyjrzyj się uważnie ścieżce do hagl... do momentu aż zauważysz błąd 😉

Edytowano Wrzesień 1, 2023 przez H1M4W4R1

[michalkepka]

20 godzin temu, H1M4W4R1 napisał:

Przyjrzyj się uważnie ścieżce do hagl... do momentu aż zauważysz błąd 😉

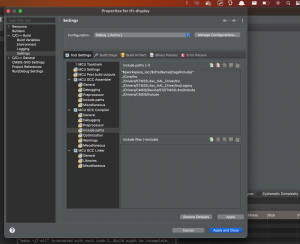

Nie widzę błędu, ścieżka jest taka sama jak w kursie. Zauważyłem, że zawartość repo tuupola/hagl trochę się zmieniła od czasu pisania kursu i teraz w folderze include znajduje sie folder hagl. Próbowałem zmienić ścieżkę tak aby wskazywała na niego, ale to także nie pomogło.

[Treker (Damian Szymański)]

@michalkepka pobierz bibliotekę z tego załącznika i daj znać czy pomogło: https://forbot.pl/forum/topic/20207-kurs-stm32l4---11---kolorowy-wyswietlacz-tft-spi/page/2/#comment-182489



[P--]

Cześć wszystkim,

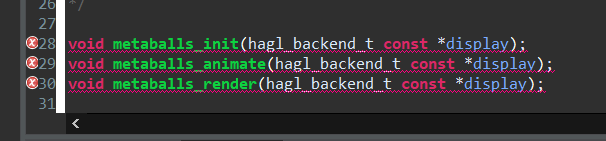

Niestety nie chce zadziałać mi żadne demo ze względu na brak odniesienia do hagl_backend_t w chociażby metaballs.c oraz metaballs.h. Program główny moim zdaniem wydaje się dobry.

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2023 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "dma.h"
#include "spi.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

#include "hagl.h"
#include "font6x9.h"
#include "rgb565.h"
#include "metaballs.h"
#include "head.h"


/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

	//przerwanie od wyswietlacza

	void HAL_SPI_TxCpltCallback(SPI_HandleTypeDef *hspi)
	{
		if (hspi == &hspi2)
		{
			lcd_transfer_done();
		}
	}

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_SPI2_Init();
  /* USER CODE BEGIN 2 */
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */


  lcd_init();
  metaballs_init();

  while (1)
  {
    metaballs_animate();

    while (lcd_is_busy()) {}

    metaballs_render();
    lcd_copy();


    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Configure the main internal regulator output voltage
  */
  if (HAL_PWREx_ControlVoltageScaling(PWR_REGULATOR_VOLTAGE_SCALE1) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_MSI;
  RCC_OscInitStruct.MSIState = RCC_MSI_ON;
  RCC_OscInitStruct.MSICalibrationValue = 0;
  RCC_OscInitStruct.MSIClockRange = RCC_MSIRANGE_6;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_MSI;
  RCC_OscInitStruct.PLL.PLLM = 1;
  RCC_OscInitStruct.PLL.PLLN = 40;
  RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV7;
  RCC_OscInitStruct.PLL.PLLQ = RCC_PLLQ_DIV2;
  RCC_OscInitStruct.PLL.PLLR = RCC_PLLR_DIV2;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_4) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */



[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Treker (Damian Szymański)]

@P-- dla pewności dopytam tylko. Czy korzystasz z biblioteki w wersji, która została załączona tutaj?



[P--]

@Treker tak używam biblioteki wrzuconej w ten wątek.



Edit: chciałbym też zaznaczyć, że do momentu wykorzystania metaballs wszystko działało poprawnie, nie było problemów z użyciem DMA.

Edytowano Listopad 6, 2023 przez P--

[Gieneq]

@P-- a biblioteka na pewno jest dołączana do projektu?

[P--]

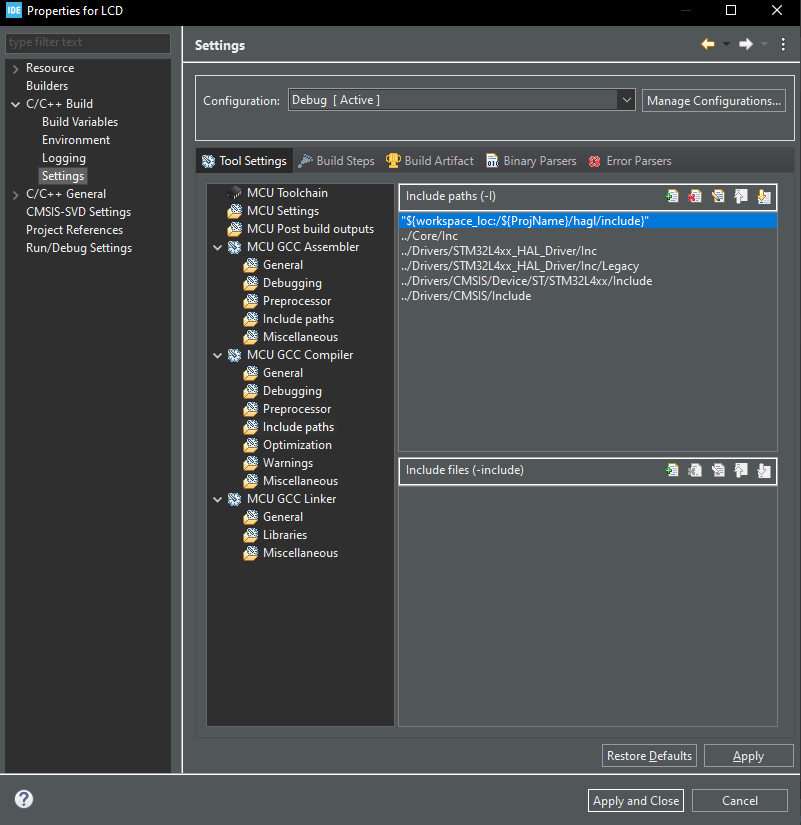

@Gieneq Tak, wszystkie ścieżki są dodane.

[Treker (Damian Szymański)]

@P-- wyeksportuj proszę cały projekt i dodaj jako załącznik na forum (archiwum zip).

[P--]

@Treker podsyłam zip. Robiłem export pierwszy raz więc gdyby coś nie grało to proszę daj znać.



LCD.zip



[Gieneq]

@P-- widzę, że biblioteka pico_effect się zmienia, dlatego nie możesz skompilować nagłówków bo nie zna drivera który jest terasz w argumencie:

Przejrzałem kilka commitów, np tu była to tylko jedna z funkcji: https://github.com/tuupola/pico_effects/blob/3ee789e2c5d91ccecf26e52c106a8bf664b03cba/metaballs.h

Więc najlepiej pobierz jakąś wersję sprzed aktualizacji żeby zobaczyć czy działa, a później możesz poeksperymentować z nową wersją.

Tu masz listę i możesz podejrzeć kod w danym momencie w historii - na końcu comitów jest przycisk <>

https://github.com/tuupola/pico_effects/commits/master

[P--]

@Gieneq pomocni jak zwykle, problem rozwiązany 🙂 Po zastosowaniu kodu z 7 lutego 2021 wszystko śmiga, także myślę że warto byłoby dodać o tym wzmiankę do kursu.

Dziękuję za pomoc.



[Gieneq]

@P-- super, cieszę się że pomogło 🙂 tak, postaramy się jakoś o tym poinformować, zmiany w bibliotekach są często nieuniknione.

[Piotr_73]

Czy ktoś wie może jak za pomocą hagl wyświetlić na ekranie logo z kursu?

Próbowałem hagl_blit, i powstaje coś w rozmiarze logo, ale składa się z kolorowych pasków. lcd_draw_image rysuje poprawnie.

[Treker (Damian Szymański)]

Dnia 13.11.2023 o 20:14, P-- napisał:

także myślę że warto byłoby dodać o tym wzmiankę do kursu.

@P-- dzięki za potwierdzenie. Dodałem stosowną informację do kursu w wersji online.

Dnia 21.11.2023 o 23:06, Piotr_73 napisał:

Próbowałem hagl_blit, i powstaje coś w rozmiarze logo, ale składa się z kolorowych pasków.

@Piotr_73 najlepiej będzie, jeśli założysz osobny temat - pokaż Twój kod, dodaj też przygotowaną mapę bitową oraz zdjęcie "efektu". Może uda się cos doradzić 🙂
