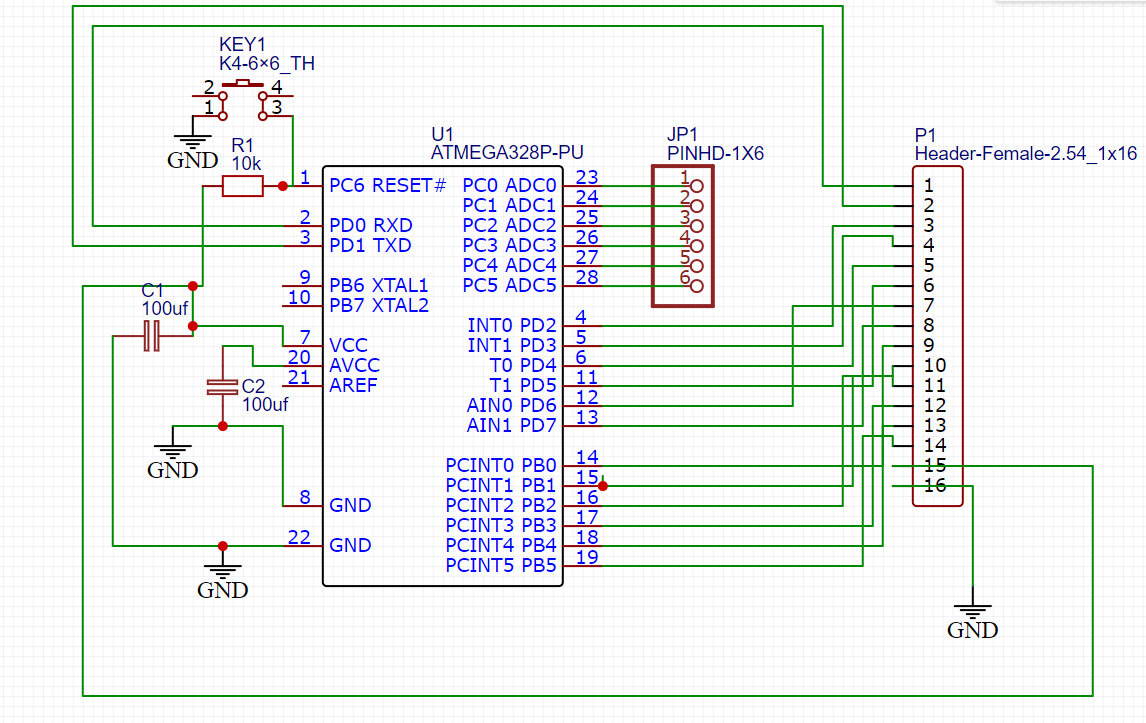

piterlol Napisano Czerwiec 7, 2021 Udostępnij Napisano Czerwiec 7, 2021 Cześć, próbóje zrobić własne "Arduino" stworzyłem schemat jednak niewiem czy jest dobry proszę o sprawdzenie. Shemat - Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Czerwiec 8, 2021 Udostępnij Czerwiec 8, 2021 @piterlol myślę, że najłatwiej będzie jak przejrzysz schemat oficjalnego Arduino 🙂 Jest trochę bardziej rozbudowany, Nie wiem jak bardzo jesteś zaawansowany w temacie, ale masz pomysł jak to później programować 😉 ? 1 Cytuj Link do komentarza Share on other sites More sharing options...
piterlol Czerwiec 8, 2021 Autor tematu Udostępnij Czerwiec 8, 2021 @Gieneq będę programować przez konwerter USB-UART i dzięki za podpowiedź żeby sprawdzić schemat Arduino nie wpadłem na to 😀. Cytuj Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Czerwiec 8, 2021 Udostępnij Czerwiec 8, 2021 (edytowany) Ja się trochę przyczepię od strony stylistycznej 😉 Stylistyka W EasyEda masz port (taki niebieski prostokąt połączony z trójkątem polecam ich używać. Jeżeli mają identyczne nazwy to się łączą razem tak samo jakbyś poprowadził tam "wire". Wtedy schemat będzie 200x czytelniejszy. Oraz najważniejsza zasada mojego starego nauczyciela od techniki, pana Krzysia: NIGDY, ALE TO NIGDY NIE PRZECINAJ LINII. Poprawność W ATMegach zawsze podłączaj zarówno AVCC jak i AREF... czasami zostawienie tego "wiszącego" potrafi przynieść niezłą kaszanę na napięciach i wpłynąć negatywnie na pracę układu. AVCC najczęściej podłącza się dławikiem 10uH do VCC, a AREF kondensatorem 100nF do masy. Dławik można spróbować podmienić na koralik ferrytowy, ale tego rozwiązania nie testowałem. Rozumiem, że kwarc Ci może nie być potrzebny, ale może wartoby roważyć umieszczenie go na schemacie (HC49), wtedy zawsze możesz go łatwo wlutować kiedy nagle okaże się, że wewnętrzny zegar ATMegi rzuca częstotliwościami na prawo i lewo. Potrzebujesz wtedy kwarcu oraz dwóch kondensatorów (praktycznie w większości układów stosujesz ten schemat). Kondensatory dobierasz względem posiadanego kwarcu. C = 2(CL - CStray); CL jest w nocie katalogowej kryształu jako "Load Capacitance", a CStray to zwykle 5pF. Bierzesz najbliższy dostępny kondensator 😉 Warto też dodać rezystor szeregowo między kwarcem, a CLK_OUT (zastąpiony zworką 0R) (nie pamiętam czy XTAL1 czy XTAL2 jest wyjściem w ATMegach). Czasem też przydaje się miejsce na rezystor równoległy, ale ten można pominąć. Do przycisku RESET dodaj równolegle kondensator 100nF, który zebezpieczy ATMegę przed 5 resetami pod rząd... bo jednak te przyciski nie są idealne... I tak jak kolega Gienek wspominał, to są rzeczy, które są w schemacie Arduino 😉 To tak na szybko znalazłem 😉 Jakbym dłużej poszukał może czegoś jeszcze bym się dopatrzył... Edytowano Czerwiec 8, 2021 przez H1M4W4R1 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Gieneq Czerwiec 8, 2021 Udostępnij Czerwiec 8, 2021 @piterlol To myślę że temu projektowi jednak bliżej do Arduino Mini. Schemat jest o wiele prostszy i składa się tylko z mikrokontrolera i zasilania 😉 Cytuj Link do komentarza Share on other sites More sharing options...
piterlol Czerwiec 8, 2021 Autor tematu Udostępnij Czerwiec 8, 2021 @H1M4W4R1 Dzięki za rady i chciałem dać kwarc ale nie mogłem znaleźć go w bibliotece 😀. @Gieneq Fajny pomysł i dzięki. Cytuj Link do komentarza Share on other sites More sharing options...
piterlol Czerwiec 8, 2021 Autor tematu Udostępnij Czerwiec 8, 2021 (edytowany) @H1M4W4R1 A jeszcze jedno jestem początkujący i czy mógłbyś dobrać kondensator do kwarcu link z którego go kupiłem https://botland.com.pl/rezonatory/166-rezonator-kwarcowy-16mhz-hc49-niski.html. Edytowano Czerwiec 8, 2021 przez piterlol Cytuj Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Czerwiec 8, 2021 Udostępnij Czerwiec 8, 2021 (edytowany) fx = ((x * x) / (x + x)) + 5pF = 10pF solve(fx,x) x = 10pF Edytowano Czerwiec 8, 2021 przez H1M4W4R1 Poprawka wzoru 1 Cytuj Link do komentarza Share on other sites More sharing options...
piterlol Czerwiec 8, 2021 Autor tematu Udostępnij Czerwiec 8, 2021 @H1M4W4R1 Dzięki wielkie. Cytuj Link do komentarza Share on other sites More sharing options...

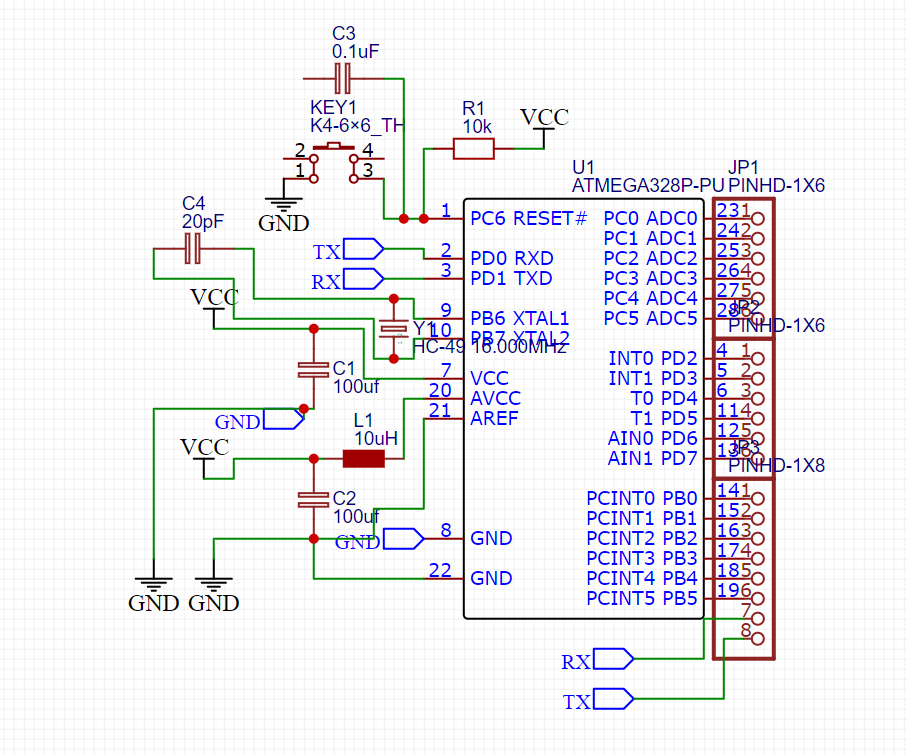

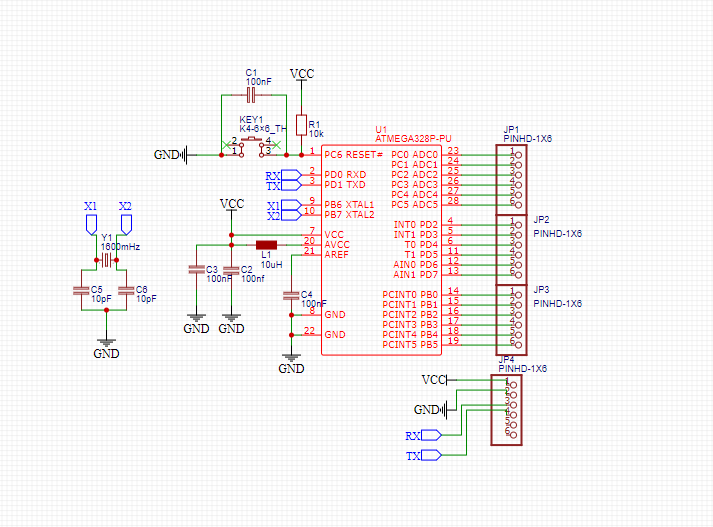

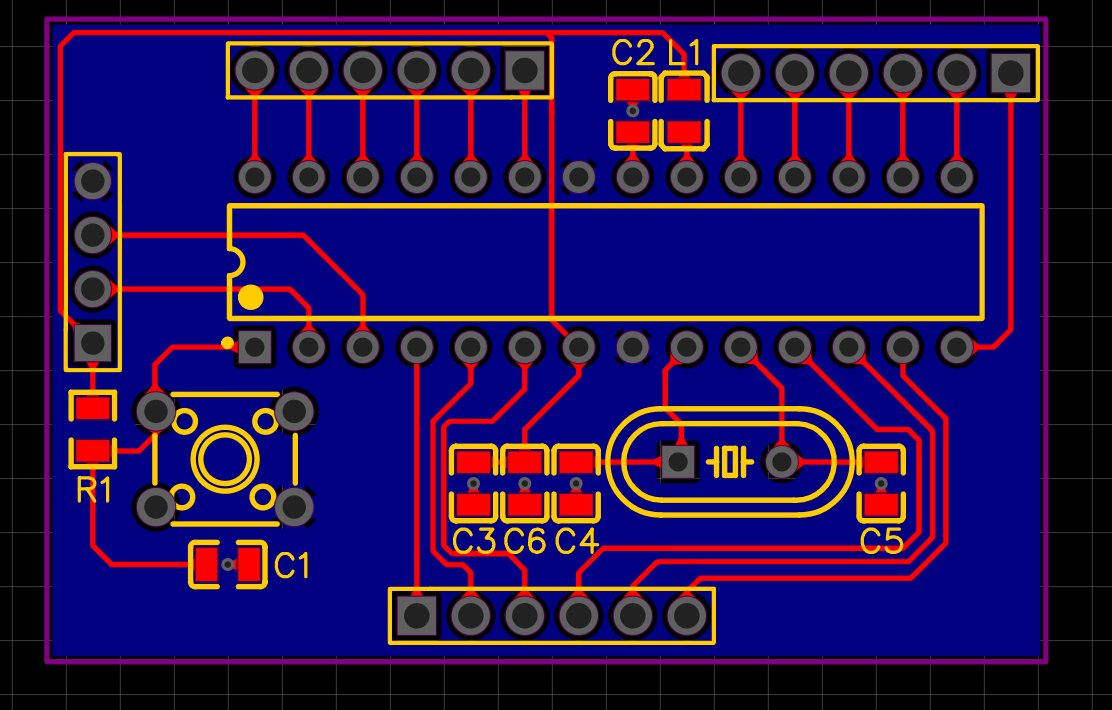

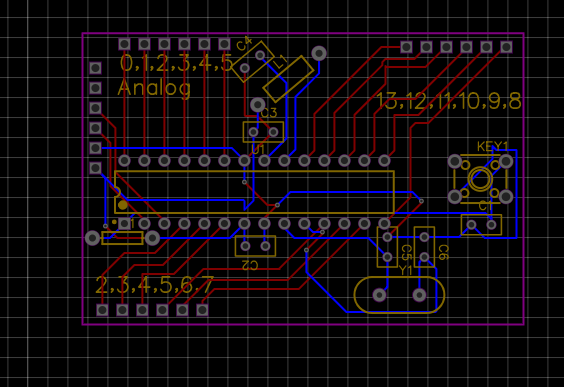

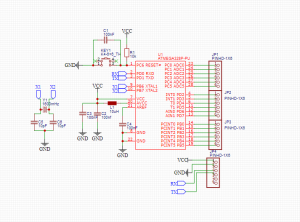

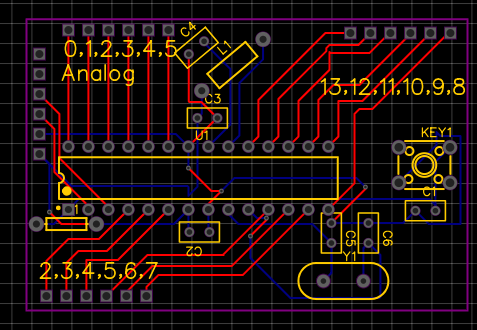

piterlol Czerwiec 8, 2021 Autor tematu Udostępnij Czerwiec 8, 2021 (edytowany) Zrobiłem nowy schemat (już poprawiony) i chciałbym żeby ktoś sprawdził go. Shemat - Edytowano Czerwiec 8, 2021 przez piterlol Cytuj Link do komentarza Share on other sites More sharing options...

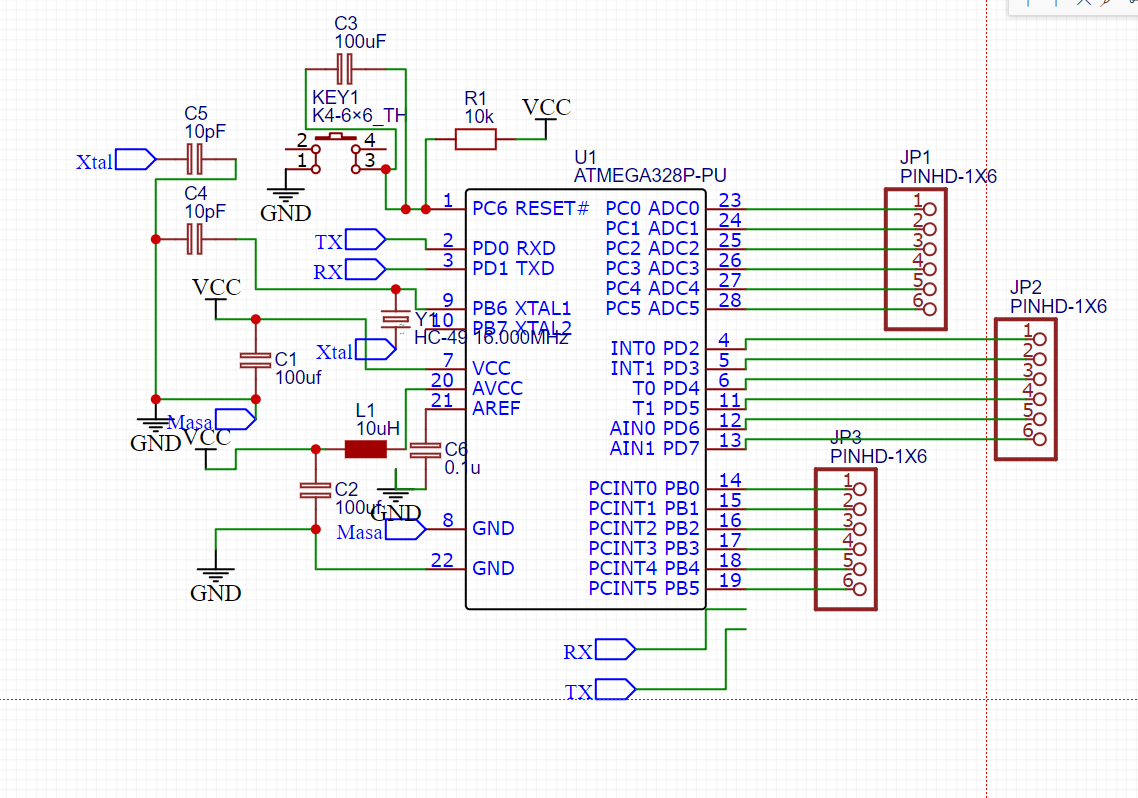

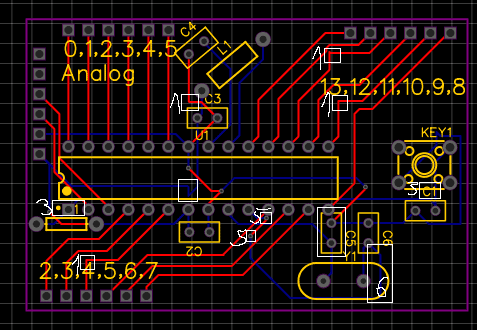

H1M4W4R1 Czerwiec 8, 2021 Udostępnij Czerwiec 8, 2021 (edytowany) Z deszczu pod rynnę... weź to przeczytaj... (bez obrazy) C3 - wisząca niepodpięta nóżka (kondensator powinien być równolegle wpięty do przycisku C4 - kondensatory w przypadku kwarcu podpinamy między nóżkę kwarcu, a masę, a nie równolegle GND - brak połączenia pinu 8 i 22 w U1 GND - pomieszanie symboli oraz portów, do 5V, VCC i GND używamy wyłącznie stosownych symboli JP1-JP3 - zlewają się z U1, mógłbyś je trochę odsunąć? U1:AREF - kondensator wpinamy między AREF a GND, to coś ma szansę usmażyć mikrokontroler 😉 Schematy są poglądowe. ERRATA: kwarc 10pF, nie 19, chociaż i tak pewnie oba zadziałają... Edytowano Czerwiec 8, 2021 przez H1M4W4R1 Cytuj Link do komentarza Share on other sites More sharing options...
piterlol Czerwiec 8, 2021 Autor tematu Udostępnij Czerwiec 8, 2021 Dzięki jak wcześniej pisałem jestem początkujący za chwile poprawie. Cytuj Link do komentarza Share on other sites More sharing options...
piterlol Czerwiec 8, 2021 Autor tematu Udostępnij Czerwiec 8, 2021 (edytowany) A gdzie na schemacie jest U1? A no tak to Atmega 😀 Edytowano Czerwiec 8, 2021 przez piterlol Cytuj Link do komentarza Share on other sites More sharing options...
piterlol Czerwiec 8, 2021 Autor tematu Udostępnij Czerwiec 8, 2021 31 minut temu, H1M4W4R1 napisał: GND - brak połączenia pinu 8 i 22 w U1 Ale przecież piny 8 i 22 są podłączone do masy. Cytuj Link do komentarza Share on other sites More sharing options...

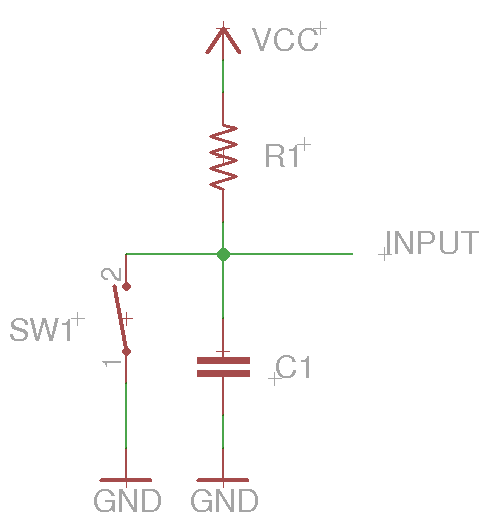

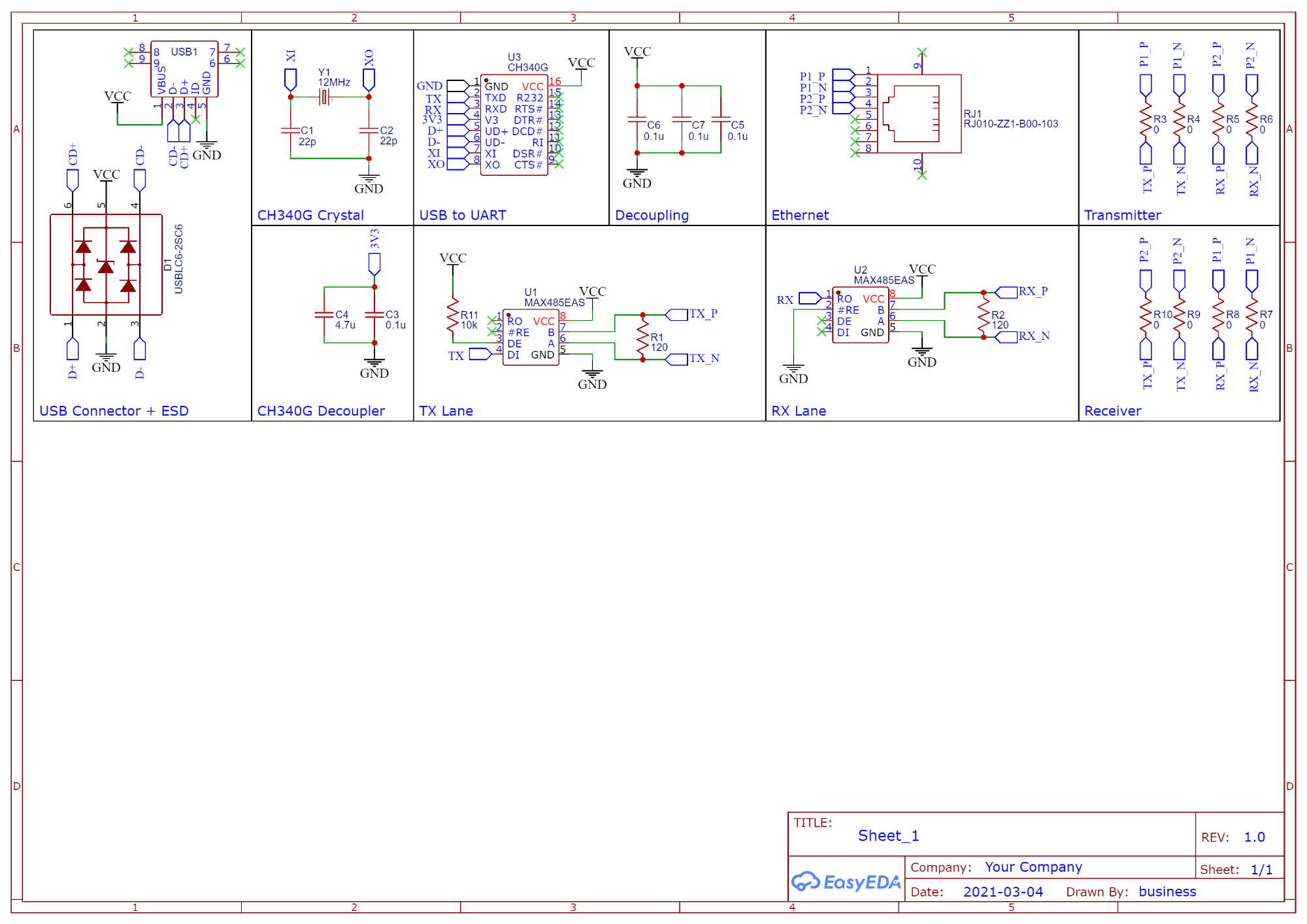

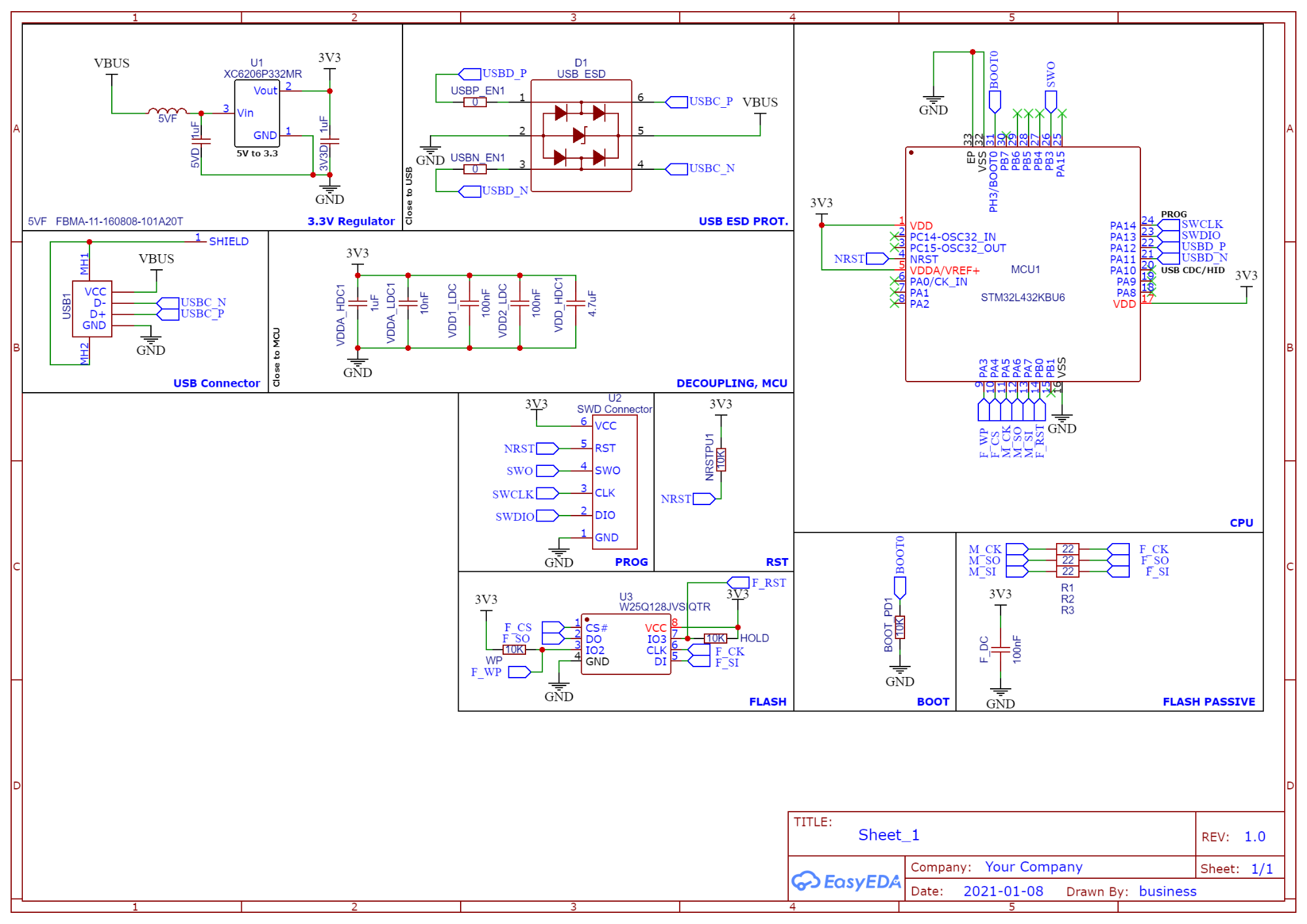

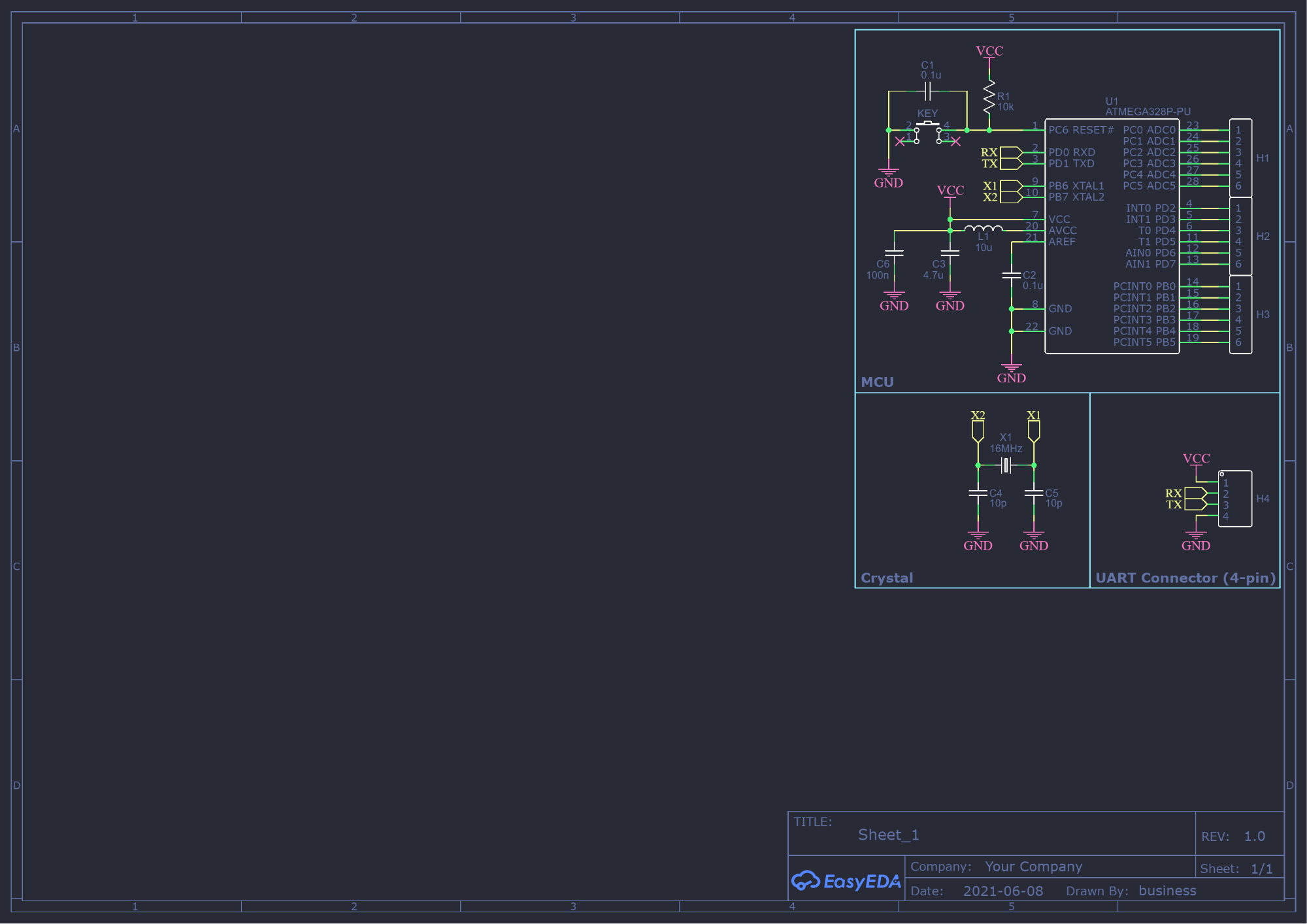

H1M4W4R1 Czerwiec 8, 2021 Udostępnij Czerwiec 8, 2021 (edytowany) 10 minut temu, piterlol napisał: Ale przecież piny 8 i 22 są podłączone do masy. Dobra ślepy jestem... właśnie to miałem na myśli pisząc o czytelności schematu 😉 Tutaj masz przykład jednego z moich schematów, który jest dość czytelny 😉 Nadal zrobiłem to jedno przecięcie, ale to już było z czystego lenistwa 😉 A tutaj drugi: Edytowano Czerwiec 8, 2021 przez H1M4W4R1 Cytuj Link do komentarza Share on other sites More sharing options...
