Prośba o sprawdzenie schematu mostka H opartego na n-mosfetach K0355

[Cixo]

Witam!

Chciałem zbudować mostek H do sterowania silnikiem (12V/ 1.1A mierzone przy osi zatrzymanej ręką). Chciałem by był jak najtańszy, miałem do dyspozycji kilka płyt głównych a w ich przetwornicach tranzystory K0355, wylutowałem je i po narysowaniu poniższego schematu udało mi się go poskładać, działa ALE

napięcie kiedy na wejściu GP1 podam stan wysoki to napięcie wyjście GP2 - masa = 10.7V a nie 12V, silnik i tak działa, ale czy powinienem usunąć ze schematu górnją bramkę NOT i zastąpić górny n-mosfet(Q1, Q16) p-mosfetem?

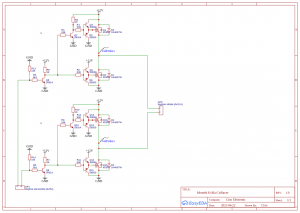

W załączniku schemat

[H1M4W4R1]

Widzę błąd w zastosowanych tranzystorach... i nadmiar BJT 😄

1. "Górne" tranzystory mostka powinny być P-MOS, a nie N-MOS.
2. Na co tyle BJT? MOS' są sterowane napięciowo, a nie prądowo, więc takie wzmocnienie jest zbędne...
3. Zastanawiam się po co dodatkowe diody obok tranzystorów, jak mają wbudowane...

Przykład mostka H:
https://tinyurl.com/yeqannm6

To jest wersja "minimalistyczna" sterowana Lewo/Prawo. Rezystory podciągające bramki mogą być 10k, na bazach 1k. Zależy co i w jakiej ilości masz dostępne 😉
Im mniejszy rezystor na bramce BJT tym szybciej mostek zareaguje na zmianę kierunku/zatrzymanie. Podobnie rezystory podciągające 12V do bramek MOSFET'ów. Zakładamy zastosowanie tranzystorów mocy.

EDIT: 2R oraz 68uH są symulacją silnika 😉

Edytowano Czerwiec 24, 2021 przez H1M4W4R1

[Cixo]

BJT tyle bo chciałem sterować przez PWM i żeby zmniejszyć czas przełączania. Pierwszy zwiększa napięcie do 12V, potem kolejne dwa to wzmacniacz żeby przełączanie krócej trwało, a na górze dodatkowa bramka NOT żeby nie włączały się dwa naraz. Liczyłem że uda się zbudować za pomocą dwóch N-mosfetów bo p-mosfetów nie mam.

czy IRF7317PBF nada się do tego celu?

[Cixo]

@H1M4W4R1 http://falstad.com/circuit/circuitjs.html?ctz=CQAgjCDMB0YEwFYCmBaAHOGAGAnAdgBYwFI4ws0w0A2CBLEBEAyR1MMAKACURq0MpEHiwEocEAwYEG8SfKzQEnAGZ84Y0g36C4DIWCWToWOJwAujAmL0YEeaiFvyIKDtBwIB+BNTiQ8BCocEBRFeDg0T3wcagQCampISAhyBgATJBUAQwBXABtzCyhRcGsoBAkwctljJLgySAR7FJw4QkdFajxk4hxvYgEDLAysvMLi+JsZRgcnGYY3Y1EOUxYHDUowSDEw2AaohBi4hKSU8BGQTJyCooB3KxsKR-mpHidnxEdqm195KpGgIYTCkxmUDx0IFifAE4kknAhsLQ2lhQiwnAATh8MD8SmJcbJAZjsWUnjjOhcRpwAOYksCOBr4ino2lNKrUfSVcBzN5YtngSIVCQEDCEqmIjAi5jQqXoiXMDCQtEImE4wVK0rorFTJwaZiXRnyehyl6GnXOFmqoVWyD8BQqvyaLlxRz8k0u61Krnu1HO1G2+FqR3gOSQjgSZLgIyKUwOvX8+yu70qxNOP6pt1xzR6dT4uTuvXh3O6sQFmx61OG9EAZzp5WRpJcIBy+WrSE4tecuOcXwUzeyrfbD1TYDas0cspTcylkMnD358Ell0X8IeMgYhvXAtFKpYwslMp3a6EUv5k87zyLDaLtRbbZVXbkXZqNJA1-rsjHb1417kDeopbyDMIIKEoxKQoaAgbnqG7QGY8qGmGgroukwg5iueA5g2EjXOM9xWg2mEMA2PpqhgRHbvCqEUfyNGlDhYy3A6qKlHRpaqFC5RaG+DbcQY0YmGYag4OUV6-hGrCGCCgkqlBlFyVWsm8aUCkwSqIl5hIGniG8Dzadx2mKfKUpyXOPEMNCplHuZUABnJmYPPZfqCMm8q0TmmaWOQMxdiMGAWuAoTuJ43iBH4ARBFEoThAc0TIsQkR4PAkmXLhTFeaIG4zGk-kLEFyxEOQGgBI6WxoKwewRIc-RYAlaBJf4lJXIxEwPN5G6XplryrhcPnZV1RmUv5eqGWpbV+eAY45QqPXTSZDZmdNvbTQ5NkLhNmZYu1JYhmg5aAcaxTbKJolwABja1F0pCNM0PSju0BASF0PQpEcAxeOVAKjDcrW7ftf2USaHB7ZR8DnSuWoCuDgpg2IsqUkDE1SrDM2Q8d+IndlNQI6+KP0rIZ1kvabXWLImOLDeKo-BTT56m4+YdiS9MSF2FIQHe7adnTV40098gcw+3NPs8zM9eJb68-CW2k42xBcgSOO0nLVSiV4GOAShb7I4Ke0YNhzU-UUqG69aJuQPRBt4UpnISGbrla4IKnKexjnXjr2vWSbDYm2ZPt6wtO4APbMKkQG4CETCGBSwoQJAnDB0QgXSOHjBRt8Tgh1AnBAA

Wyrysowałem coś takiego, ma wzmacniacz zamiast rezystora, czy taki układ będzie okej jeżeli jako mosfety pujdą IRF7317PBF, BJT wzmacniacza to S8550 i S8050 a tranzystor wejściowy to S9014?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[H1M4W4R1]

...

(3) MOSFETY MAJĄ WBUDOWANE DIODY

Niestety czerwonej czcionki i żółtego tła nie ma... Szkoda miejsca i kasy na dodatkowe diody, jak wewnątrz tranzystora typu MOSFET masz już jedną, która według noty katalogowej jest w stanie wytrzymać znacznie większe prądy niż typowe 1N4007.

https://tinyurl.com/ygrfrdh9

Dodatkowo zapomniałeś o czymś takim jak to, że silnik to obciążenie indukcyjno-rezystancyjne, a nie czysto rezystancyjne.

I na co taki bałagan... Dbaj o przejrzystość schematu, a wszystkim w życiu będzie łatwiej.

Tylko rezystory dobrze dobierz do wzmocnienia tranzystorów 😉 Inaczej mogą łatwo się spalić.

I czemu sądzisz, że sygnał PWM to 1MHz? To są kosmiczne wartości, zwykle jest to coś z zakresu 100-5kHz, rzadziej 20-25kHz a 150kHz to sygnał do sterowania przetwornicami napięcia.

[Cixo]

 @H1M4W4R1 Dałem diody bo tam te wbudowane nie były uwzględnione, myślałem że jak nie są narysowane to symulator nie bierze ich pod uwagę.

Czemu usunąłeś rezystor 500R? Nie spowoduje to uszkodzenia tranzystorów?

Nie czytałem ile ma PWM, założyłem w sumie z powietrza, to już się więcej nie powtórzy :3

Kupie te IRF7317PBF i powiem jak wyszło

[Cixo]

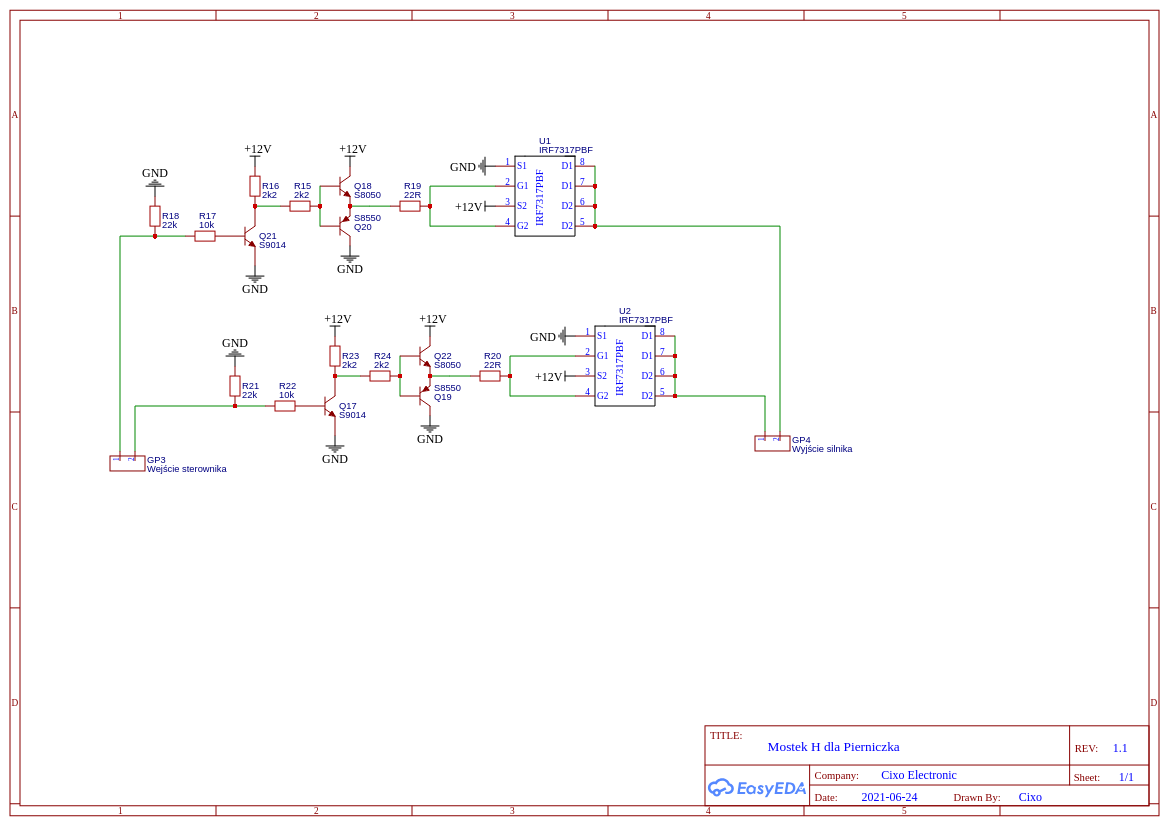

Narysowałem to z IRF7317PBF i wygląda tak, rezystory 22R są jako zabezpieczenia przed zbyt wysokim prądem który uszkodził by BJT.

[H1M4W4R1]

Po co te 22R?

Ic = Ib * beta - czyli prąd płynący przez tranzystor zależy wyłącznie od prądu na bazie.

Co do MOS coś mi się nie podoba, ale ich nie używałem to się nie wypowiem.

Edytowano Czerwiec 24, 2021 przez H1M4W4R1

[Cixo]

Oki to 22R usunę, a co dokładnie masz na myśli?, po zmontowaniu układu działa dobrze

[Cixo]

@H1M4W4R1 Jednak działało tylko do momentu, jak dałem na generatorze pwm (rpi pwm sprzętowe) wartość 500 w tedy IRF się spalił, nie mam pojęcia czemu

[Cixo]

Znaczy domyślam się że P-mos otworzył się jak jeszcze N był otwarty ale nie wiem czemu tak się stało



[Cixo]

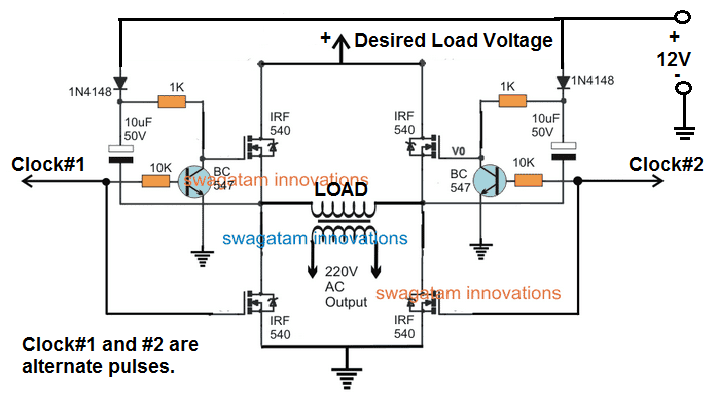

Znalazłem taki układ, (https://www.homemade-circuits.com/h-bridge-bootstrapping/)

1)czy te tranzystory BC powodują opuźnienie, tak?

2)Czemu są tam tylko N-Mosy?

[Gieneq]

@Cixo tylko dorzucę swoje 5gr - masa ma być skierowana w dół, a zasilanie w górę - poprawia to czytelność 🙂

Edytowano Czerwiec 25, 2021 przez Gieneq

[Cixo]

https://www.elektroda.pl/rtvforum/topic3427749.html

1)Po przeczytaniu tego wątku że mogę użyć samych N-mos ale musze zastosowac ten kondensator który nie powoduje opóźnienia ale zwiększa napięcię na bramce żeby N-Mos miał się szansę otworzyć

2)Muszę zastosowac diody, bo te rysowane nie są wbudowane, a jedynie wynikają z budowy tranzystora

Edytowano Czerwiec 25, 2021 przez Cixo

[Cixo]

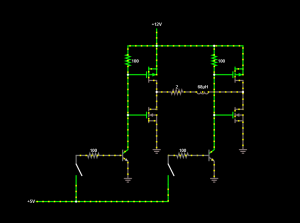

@H1M4W4R1 Rozrysowałem coś takiego:

http://falstad.com/circuit/circuitjs.html?ctz=CQAgjCAMB0l3BWcMBMcUHYMGZIA4UA2ATmIxAUgoqoQFMBaMMAKADMQNIAWEb7FCDxhCfASHFhoSPHHadCecBlHDRYFROzhpQuQCUhI8ISprwYQVSrcqlqA5gIWAcyOju3Jee7FR1lgAXEEIMQW5jLl4I-3AQBhh4OEtMYkgUfhQNLgwvKGhLAV88WW4MBDw-MG0wOBAAEzo2AEMAVwAbQKCQsL48qL6lKiYLaFJxvCw0MgRFfMKM4hKecsrCauQqRpaOrrcB7kJeA9lHFgB3HvDjUPC8yBZDA7qB7AQrB1twD+tpFgAnK6DCiaTxDGgPYIIey2Wgw+5xJhSco4EjEBAqd6TYj5DJEFAlNAIBDcCq5TYNJptToAzg8Ph1DEeOp2eAXEHM2ig+7spnArHAh6A6HhOrYPDRFmbB5uXwePJyvinAKGbDYTlaURvH4M6jWfLOADOmoZVHFkv1EBa7UNdHZYTspk4aHAxCs3QdrsE5UEYDdDhGzDG43GJAx6WIEBgC2K6MjZVIhF9dW21K6wU9IioPpMlvi2Fg3BQZHwCFwOBQGMYQwKKCKSzjYATfmTWypu0enHe4E8XcEfkcuvs+qcrj7IDQShzKAyZ0Bmf9hFmXoclCF46bvCX6l7rLkl23Pa3y797sB5lPIEjvv9e-37lzV-sWag7Ovj-fl4elwv-vMmHdH9jAAh8YlfS5zVNPhjFhcCFCUDRRBzRDXwzF0QJJXgQLseIgxDUhhBKVFZyRYMJiTJs4EqchajbHYaUuTCJxKChezBOCmPYgV2PXf9ek9bDpV5XtK1EJiv2E3hL0PCTz2A3piBE3paDHRSsIU-1BIeIA

To tylko pułmostek, ale ma zabezpieczenie BJT przed otwarciem dwóch na raz, zaraz zbuduje na breadbordzie i zobacze czy śmiga
