Komunikacja przez USB

[ADRIAN19971]

Cześć,

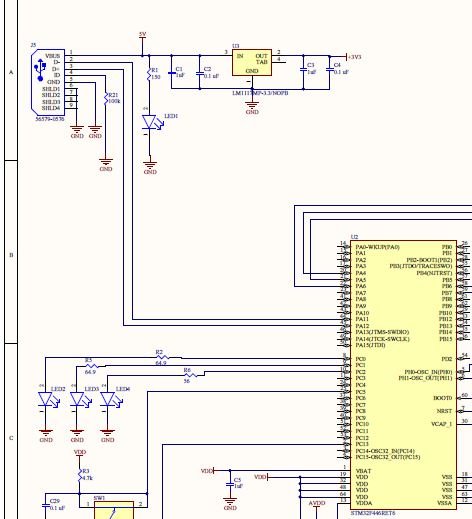

mam pytanko odnośnie komunikacji przez USB, czy tak podłączenie z mikrokontrolerem STM32F446RET16 zapewni ze będę mógł wysyłać i odbierać dane z mikrokontrolera po USB?




Edytowano Sierpień 3, 2021 przez ADRIAN19971

[Gieneq]

@ADRIAN19971 witam na forum 🙂



Ten temat może się przydać.

[Gość]

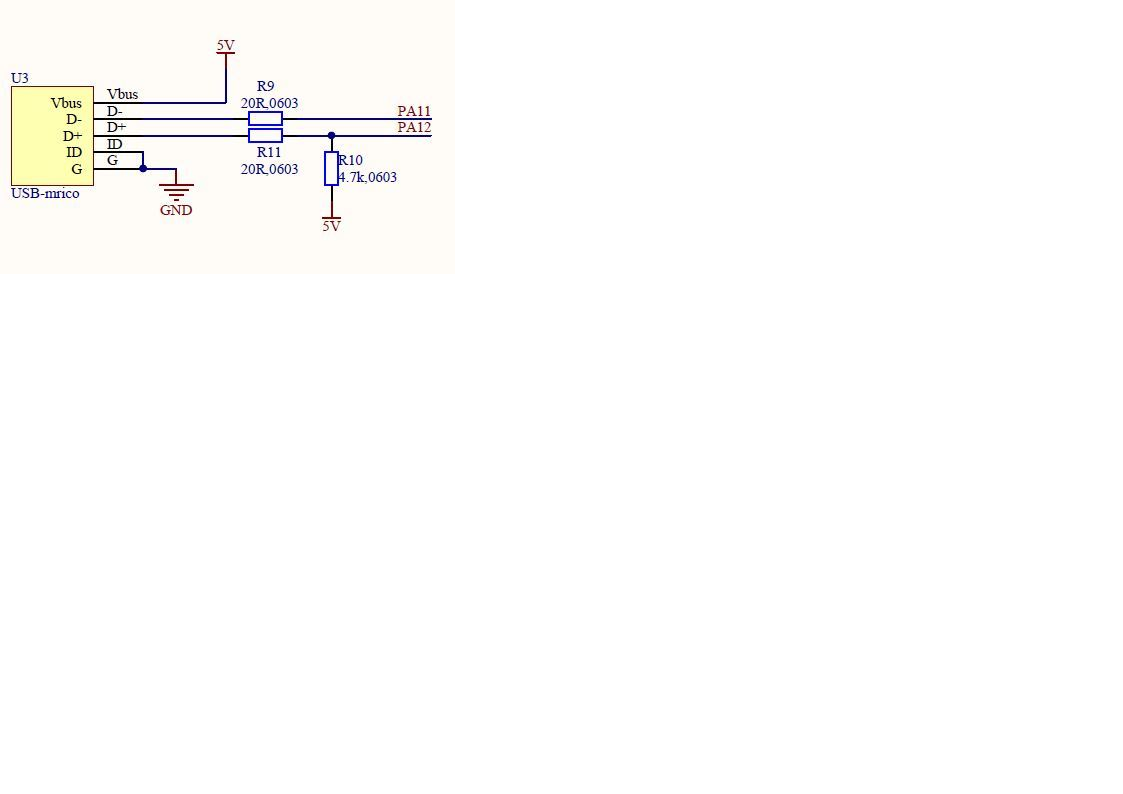

Osobiście to mam w dyspozycji stm32f103 i układ łączący gniazdo usb z pinami usb stm32f103 wygląda tak



Ponieważ usb we wszystkich stm32 jest jednakowe w związku z tym  podłączenie go gniazda też jest jednakowe.Oczywiście każde STM 32 ma swoje wyprowadzenia na pinach ale układ przez który łączy się z gniazdem jest taki sam.Tak,że dołóż trzy rezystory i będzie ok.

[kaworu]

4 godziny temu, szymonw napisał:

Ponieważ usb we wszystkich stm32 jest jednakowe

No nie jest. Starsze potrzebują rezystorów na DM/DP, nowsze nie, nowsze mają też wbudowane pullupy, starsze nie. No i jest jeszcze wersja OTG mogąca pracowac jako host. O wersjach z wbudowanym Hi-Speed PHY juz nie mowiac.

Edytowano Sierpień 4, 2021 przez kaworu

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[H1M4W4R1]

3 godziny temu, kaworu napisał:

No nie jest. Starsze potrzebują rezystorów na DM/DP, nowsze nie, nowsze mają też wbudowane pullupy, starsze nie. No i jest jeszcze wersja OTG mogąca pracowac jako host. O wersjach z wbudowanym Hi-Speed PHY juz nie mowiac.

Zapomniałeś wspomnieć, że niektóre nie wymagają nawet kwarcu 😉

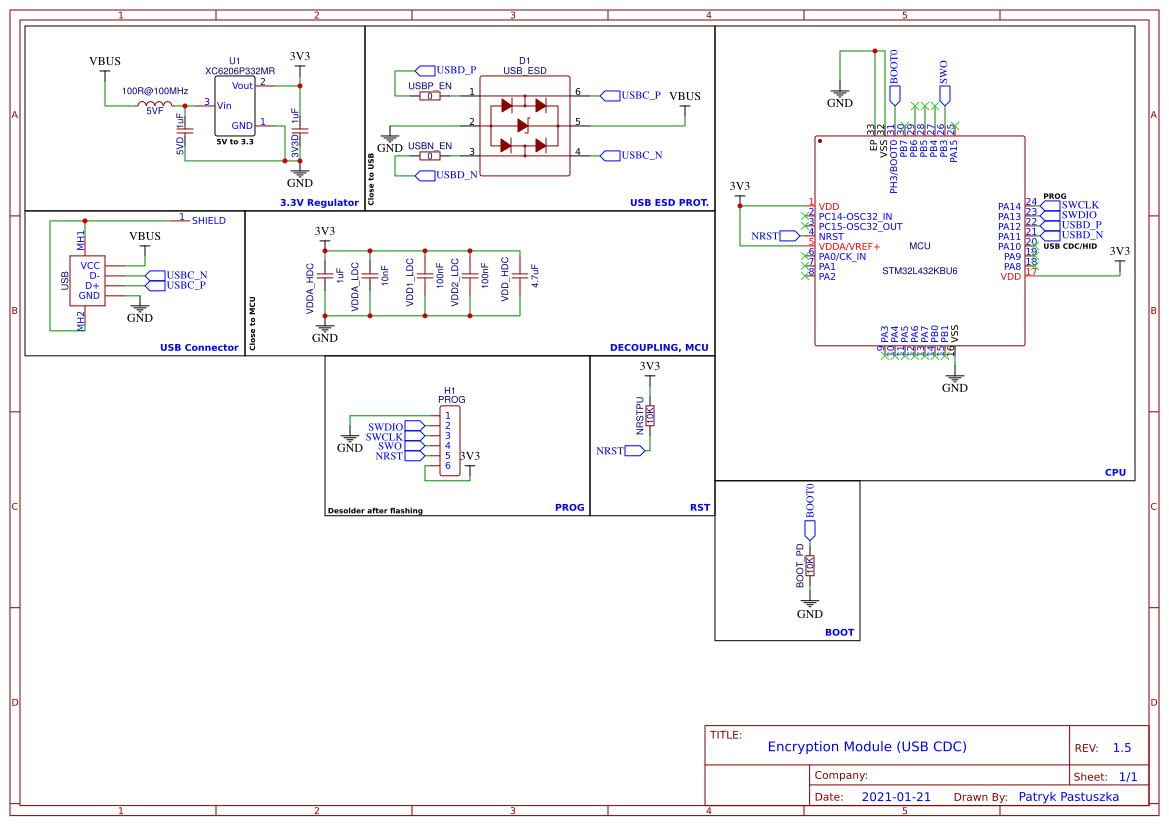

Osobiście robiłem USB na  STM32L432KBU6 - dodałem dwa rezystory 0 Ohm 0603 (na wszelki wypadek) na ścieżkach, ale działałoby również bez nich (USB 1.1 FS). I to tyle z tego, co tam robiłem. Pull-up był wbudowany.

Edytowano Sierpień 4, 2021 przez H1M4W4R1
