Zasilanie diod adresowalnych


Michal88

Pomocna odpowiedź

Ile diod na metr? To się liczy ilość led * 60mA w przypadku RGB lub 80mA jeśli są to RGBW. Dokładniej należałoby wiedzieć jakie diody są na pasku. Oczywiście zasilacz musi mieć kilka % zapasu. Z tym rezystorem 350 to nie wiem o co chodzi, doprecyzuj pytanie.

Link do komentarza
Share on other sites

11 godzin temu, Michal88 napisał:

Posiadam adrduino nano i 5m diod adresowalnych czy potrzbuję do tego jakiś specjalny zasilacz

Policz sobie ile masz wszystkich diod na tych 5 m

Pomnóż przez 0.06 (maksymalny pobór prądu dla jednej diody)



2 minuty temu, _LM_ napisał:

80mA jeśli są to RGBW


O właśnie, zapomniałem.

Wyjdzie prąd, jaki powinien dać zasilacz.

Dla 60 diod na metr wychodzi 18 A, czyli jakieś 10x więcej niż może dać ładowarka.

Wniosek: potrzebny jest specjalny zasilacz.

11 godzin temu, Michal88 napisał:

Czytałem że takie diody podłącza się przez rezystor 350

Ale sterowanie a nie zasilanie.



Edytowano przez ethanak
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

8 minut temu, ethanak napisał:

Dla 60 diod na metr wychodzi 18 A, czyli jakieś 10x więcej niż może dać ładowarka.

@Michal88 przy takich prądach trzeba wzmacniać zasilanie paska za pomocą dodatkowego przewodu w linii zasilania tak co metr.



12 minut temu, ethanak napisał:
11 godzin temu, Michal88 napisał:

Czytałem że takie diody podłącza się przez rezystor 350

Ale sterowanie a nie zasilanie.

Fanaberie arduinowców 😉

Link do komentarza
Share on other sites

4 minuty temu, _LM_ napisał:

Fanaberie arduinowców

Zgadzam się 🙂 Tym niemniej niektórzy zalecają takie podłączenie, lepiej wyjaśnić o co chodzi i dodać, że nie jest to absolutnie konieczne. Po prostu zabezpiecza pin Arduino w przypadku zwarcia.

Link do komentarza
Share on other sites

Więc zobaczmy do noty katalogowej takiej WS2812B: i Cyk ;) mamy napisane w punkcie pierwszym

Intelligent reverse connect protection, the power supply reverse connection does not damage the IC. Więc spoczko jak podłączysz na odwrót nic się nie stanie.

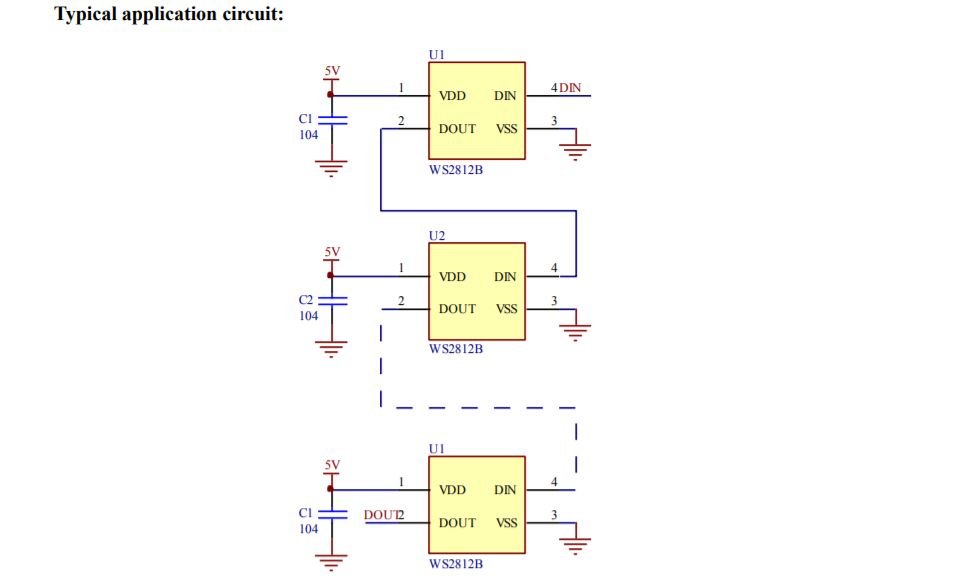

Ciekawsze rzeczy dzieją się na dole notki a o tym jakoś mało kto wspomina:


Chodzi o te kondensatorki przy zasilaniu WS - ów. I to one stanowią o niezawodności pracy zestawu (jak i zmniejszają ilość zakłóceń) a nie rezystor na pinie AVR który nic nie wnosi poza zamieszaniem 🙂





  • Lubię! 1
Link do komentarza
Share on other sites

Rezystor na pinie zabezpiecza pin - AVR-y nie przepadają za podłączaniem pinu bezpośrednio do +5V. A we wczesnoamatorskich konstrukcjach takie zwarcia się zdarzają (szczególnie jeśli ktoś się np. upiera żeby zrobić to na stykówce a nie rozumie jak tam są dziurki połączone - bez żartów, parę podobnych przypadków przez forum się przewinęło)

  • Lubię! 1
Link do komentarza
Share on other sites

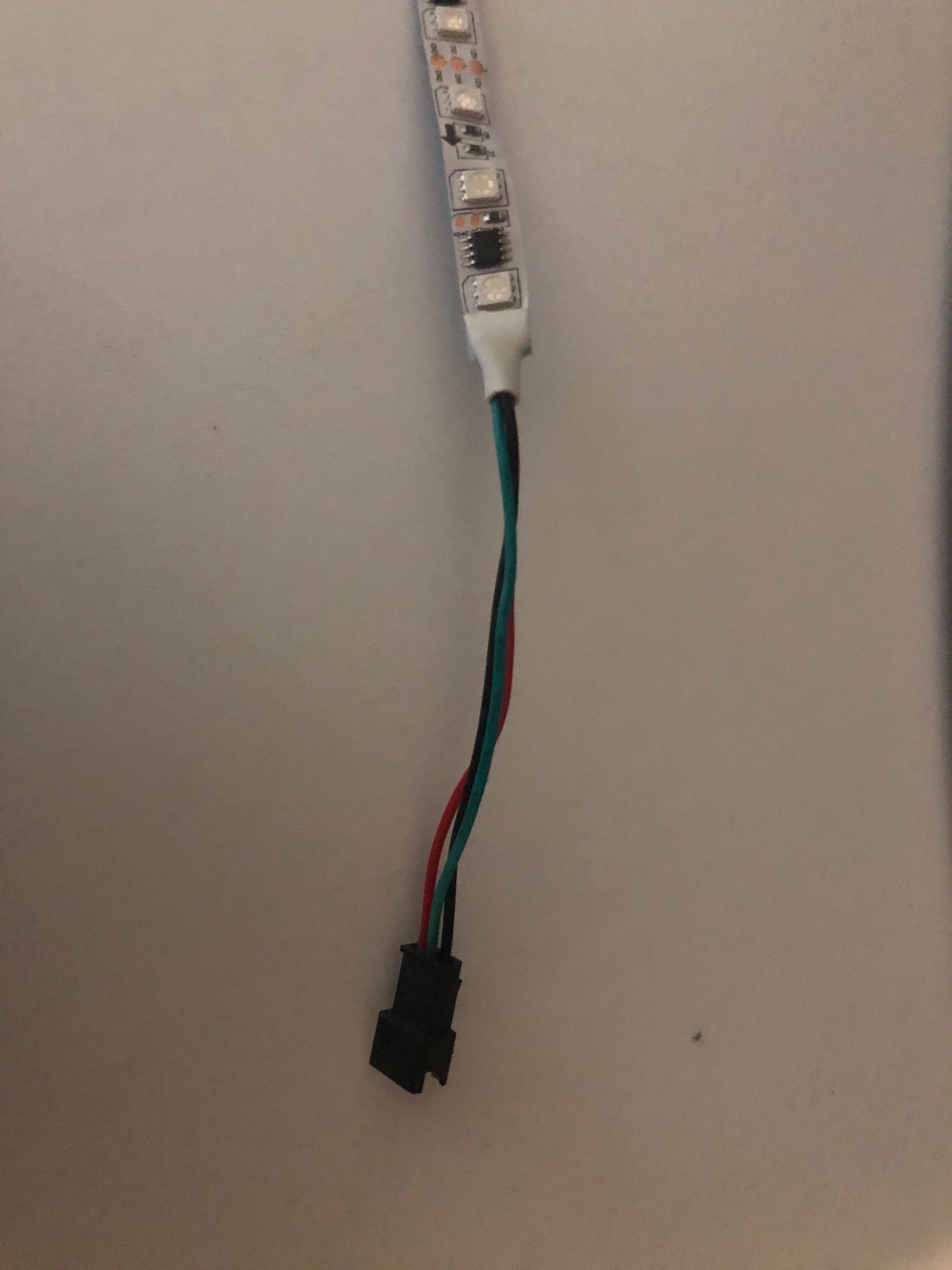

Specification :

- LEDs: 5050 SMD LEDs

- Number of LED: 30 /60LEDs / m

- Voltage: 12V DC

- Energy efficiency class: A

- Width: 10mm

- Attachment with adhesive strips on the back

- Lifespan more than 100,000 hours

- Energy efficiency class: A +

- Certification: CE, RoHS

- Can be shortened with every third SMD

- hardly any heat development during operation (approx. 20-50 ° C)


Czyli żeby był zapas powinn być 20A 12 V

Link do komentarza
Share on other sites

1 godzinę temu, Michal88 napisał:

- Number of LED: 30 /60LEDs / m

to w końcu 30 czy 60? podeślij link do tej tasiemki.



1 godzinę temu, Michal88 napisał:

Czyli żeby był zapas powinn być 20A 12 V

Powoli, najpierw pokaż dokładnie jakie to są ledy, z opisu mało co wynika
