Programowanie mikrokontrolera na gotowej płytce PCB

[H1M4W4R1]

Wypinasz wszystko i kabel z klamrą podpinasz do programatora. Gotowe 😉

[PeterF]

2 godziny temu, H1M4W4R1 napisał:

Wypinasz wszystko i kabel z klamrą podpinasz do programatora. Gotowe 😉

Wydaje się być to proste tylko jak to podpiąć żeby było dobrze ?

Kabel z klamrą ma 8 kabelków a wejście do programatora ma 10 PIN-ów

Edytowano Wrzesień 28, 2021 przez PeterF

[H1M4W4R1]

1 minutę temu, PeterF napisał:

Wydaje się być to proste tylko jak to podpiąć żeby było dobrze ?

Taśmę podepniesz tylko w jedną stronę, a klamrę - jak nie działa to odwróć 😛 Raczej go nie spalisz, bo programator ma zabezpieczenia. Ja mam tendencję, że zawsze na odwrót wepnę złącze ICSP i jeszcze nic się nie zepsuło.

[PeterF]

3 minuty temu, H1M4W4R1 napisał:

Taśmę podepniesz tylko w jedną stronę, a klamrę - jak nie działa to odwróć 😛 Raczej go nie spalisz, bo programator ma zabezpieczenia. Ja mam tendencję, że zawsze na odwrót wepnę złącze ICSP i jeszcze nic się nie zepsuło.

No tak tylko tak jak edytowałem tego posta, złącze w programatorze to 10 pinów a wtyk przy klamrze ma tylko 8

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Misiek_86]

Nie podpinaj bezpośrednio, bo możesz uwalić uC, ten klips ma inaczej ułożone PINY do komunikacji, włącz sobie datasheet Attiny oraz zobacz wyprowadzenia KANDA i podepnij kabelkami odpowiednio, MOSI,MISO,SCK,RST,VCC i GND.

Chodzi o to: że klips ma 8pin, przy klipsie masz jeden czerwony kabel - oznacza to jako PIN 1. czyli ten PIN pierwszy podpinasz pod RST ATtiny tam gdzie jest kropeczka na mikrokontorlerze, musisz po sprawdzać jak są zrobione wyprowadzenia z klipsa do gniazda KANDY, odpowiednio podłączyć od programatora





9 minut temu, H1M4W4R1 napisał:

Ja mam tendencję, że zawsze na odwrót wepnę złącze ICSP i jeszcze nic się nie zepsuło.

Ciężko odwrotnie włożyć - szczególnie że w gnieździe/wtyku jest klucz który nie pozwala odwrotnie podłączyć

Edytowano Wrzesień 28, 2021 przez Misiek_86

[PeterF]

8 minut temu, Misiek_86 napisał:

Nie podpinaj bezpośrednio, bo możesz uwalić uC, ten klips ma inaczej ułożone PINY do komunikacji, włącz sobie datasheet Attiny oraz zobacz wyprowadzenia KANDA i podepnij kabelkami odpowiednio, MOSI,MISO,SCK,RST,VCC i GND

Już mi się ciepło robi jak coś takiego czytam ale będe próbował. Jestem cały "spocony" 😛

[H1M4W4R1]

8 minut temu, Misiek_86 napisał:

Ciężko odwrotnie włożyć - szczególnie że w gnieździe/wtyku jest klucz który nie pozwala odwrotnie podłączyć

Arduino ma tylko 6 męskich pinów bez ograniczeń 😛 Bardzo łatwo odwrotnie włożyć.

[Misiek_86]

5 minut temu, PeterF napisał:

Już mi się ciepło robi jak coś takiego czytam ale będe próbował. Jestem cały "spocony" 😛

Zobacz ten link:  ISP - KANDA - koniec problemów

Masz multimetr??


[PeterF]

4 minuty temu, Misiek_86 napisał:

Zobacz ten link:  ISP - KANDA - koniec problemów

Masz multimetr??


Jasne że mam multimetr

[Misiek_86]

15 minut temu, PeterF napisał:

Jasne że mam multimetr

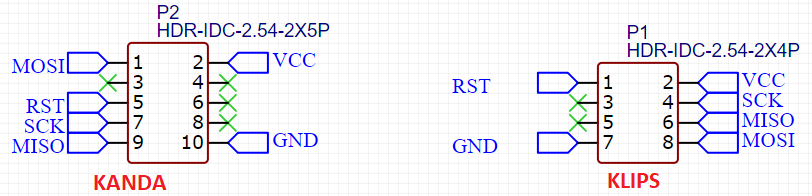

Zatem: bierzesz klips tam gdzie kolor czerwony jak wspomniałem to pierwsza nóżka w przypadku ATtiny będzie RST, sprawdzasz gdzie na końcu kabla we wtyku masz RST, potem dalej sprawdzasz, zrobiłem Tobie takie ułatwienie opisane wyprowadzenia

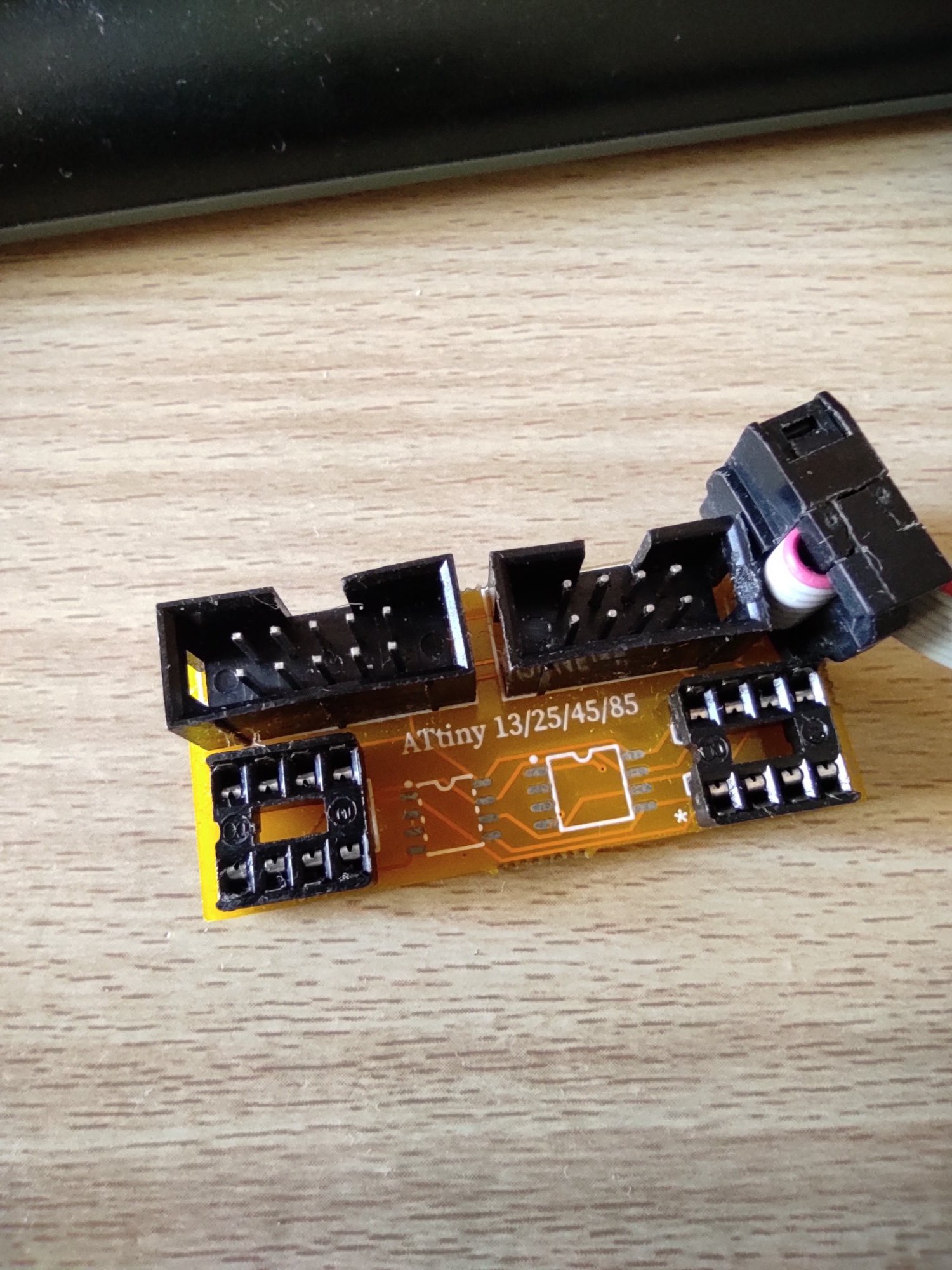

Ja do tego klipsa zrobiłem kiedyś płytkę gdzie z jednej strony podpinam programator, obok ten klips i nie muszę zastanawiać się gdzie MOSI,MISO itd 🙂 jak chcesz to pisz PW, mam jeszcze troszkę tych płytek

Edytowano Wrzesień 28, 2021 przez Misiek_86
