Port USB Arduino na Linux/Ubuntu?

[Qcol]

Hej!

Zaczynam dopiero i nie mogę odpalić komunikacji IDE z urządzeniem. Z informacji z dokumentacji i netu czytam, że powinienem mieć port ttyACM0 albo ttyUSB0 po podłączenia startowej wersji UNO R3 ale nie mam ani jednego ani drugiego.

System wykrywa urządzenie, bo komenda lsusb daje wynik:

Bus 001 Device 016: ID 03eb:2fef Atmel Corp. atmega16u2 DFU bootloader

...a komenda dmesg | grep 03eb

[    1.300364] usb 1-1: New USB device found, idVendor=03eb, idProduct=2fef, bcdDevice= 0.00
[  369.322667] usb 1-4: New USB device found, idVendor=03eb, idProduct=2fef, bcdDevice= 0.00
[  453.478032] usb 1-1: New USB device found, idVendor=03eb, idProduct=2fef, bcdDevice= 0.00



ale ls -l /dev/tt* nie wyświetla żadnego z tych portów...

dodałem też sudo usermod -a -G dialout <user> ale bez efektu....  co jeszcze mogę  zrobić?





[Gieneq]

@Qcol a jak uruchomisz Arduino IDE, to nie masz tam żadnego proponowanego portu?

[Qcol]

nie, pozycja port jest nieaktywna (wyszarzona)

[H1M4W4R1]

11 godzin temu, Qcol napisał:

Bus 001 Device 016: ID 03eb:2fef Atmel Corp. atmega16u2 DFU bootloader



Czy ja dobrze widzę, że wykrywa ATMegę 16U2? To wygląda jakby układ pośredniczący nie miał wgranego wsadu i wchodzi w tryb DFU.

https://store.arduino.cc/products/arduino-uno-rev3

Poczytaj FAQ: Programming. Tam masz wzmiankę o DFU i jak wgrać firmware do "translatora".

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Qcol]

OK, dzięki za wskazówkę... będę kombinował

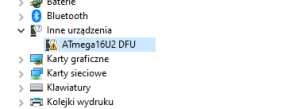

Dla testu zainstalowałem IDE na Windows - tam też mimo instalacji sterowników w managerze urządzeń mam ATmega16u2 DFU jako Inne urządzenia z wykrzyknikiem. Wyraźnie coś nie trybi choć kupując zestaw startowy sądziłem, że wszystko będzie "out of the box" 😉



[Gieneq]

24 minuty temu, Qcol napisał:

choć kupując zestaw startowy sądziłem, że wszystko będzie "out of the box"

@Qcol bo tak powinno być, oryginalne Arduino jakie masz w zestawie powinno działać od razu po podłączeniu i automatycznym wgraniu sterowników. Wgranie wsadu o którym pisze @H1M4W4R1 pomoże, możesz skorzystać z instrukcji DFU. Masz też prawo zgłosić reklamację w botlandzie, na pewno zostanie uznana.

[Qcol]

hmmm... robię zgodnie z instrukcją ale mam błąd jak niżej:

sudo dfu-programmer atmega16u2 flash Arduino-usbserial-uno.hex
Error parsing the line.
Something went wrong with creating the memory image.

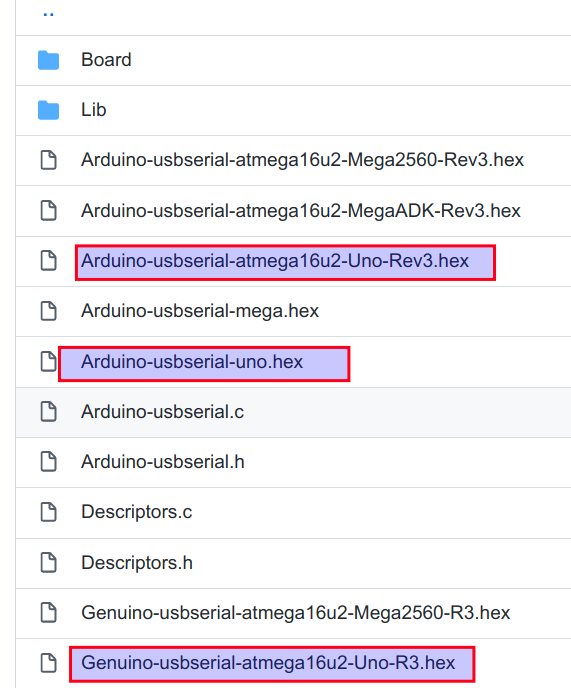

Ja mam UNO R3, czy zamiast Arduino-usbserial-uno.hex nie powinienem spróbować tych dwóch pozostałych?

No i każą tam zwierać piny aby zresetować, ale w tej wersji jest zaraz obok przycisk reset więc chyba nim resetuję?

[H1M4W4R1]

28 minut temu, Qcol napisał:

Arduino-usbserial-uno.hex

Dziwne, rev1 i rev2 miały chip FTDI, więc teoretycznie powinno działać. I to trochę dziwne, bo każdy wsad powinien się wgrać... Nie mam oryginalnej R3 by sprawdzić, więc przydałby się ktoś z lepszym doświadczeniem...

[Qcol]

Jest progres 🙂 Dopiero teraz zajrzałem w te pobierane pliki, okazuje się że jak pobieram pliki .hex z githuba metodą prawy przycisk pobierz link to plik ma prawidłową nazwę ale  w środku ma strukturę html (!??) dlatego oczywiście błędy "Error parsing...". Dopiero jak wyświetliłem plik hex jako raw i wtedy pobieram to mają właściwą strukturę hex - wtedy firmware wgrywa się poprawnie. Widzę już port  ttyACM0, jest kontakt IDE z płytką.

Niestety jak wgrywam pierwszy test "blink", weryfikuję plik - jest OK ale jak zrobię "Wgraj"  to co prawda zamiga RX ale potem zatrzymuje się na napisie "Wgrywanie" i ostatecznie wywala błędy jak niżej a więc diody TX już nie widzę migającej (a chyba powinienem?).



Szkic używa 924 bajtów (2%) pamięci programu. Maksimum to 32256 bajtów.
Zmienne globalne używają 9 bajtów (0%) pamięci dynamicznej, pozostawiając 2039 bajtów dla zmiennych lokalnych. Maksimum to 2048 bajtów.
avrdude: stk500_recv(): programmer is not responding
avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0x00
avrdude: stk500_recv(): programmer is not responding



[Gieneq]

@Qcol  Ujmę to tak, u mnie działa 😄

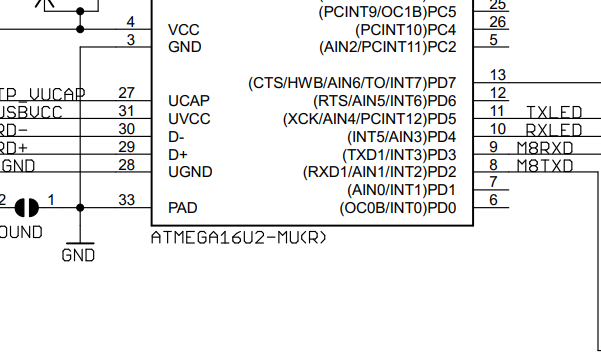

Też mam UNO-R3, oryginalne, z 16U2.

Musiałem wgrać sterownik bo u mnie brakowało. Znalazłem gdzieś w sieci.

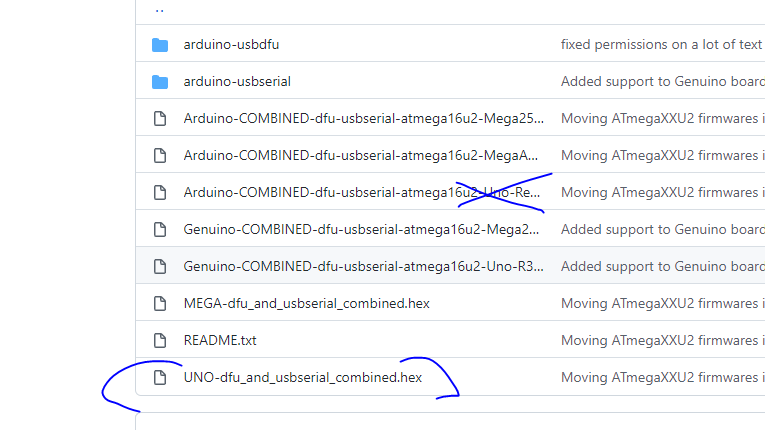

Założyłem plik z rozszerzeniem .hex. Kopiuj wklej ten hex z gita. Na początek próbowałem ten ze środka, ale coś nie ruszyło, Flip wyrzucał błąd. Ten z końca u mnie działa.

Po wgraniu podłącz i odłącz. Blink działa, nie ma problemu. Nie resetowałem mikrokontrolera stykając kabelkiem pin reset złącza ISP.







[Qcol]

Z Twoim hex też nie działa wgrywanie... z tego co czytam to chyba musiałbym jeszcze bootloader wypalić a więc potrzebuję drugą płytkę żeby zadziałała jako ISP ... tak czy tak muszę kupić drugą więc spróbuję jeszcze tego. Jak nie ruszy to pewnie reklamacja.

[Qcol]

Wgrałem bootloader, niestety bez zmian... muszę reklamować tą płytkę jednak 😞

[Gieneq]

@Qcol czasami tak się zdarza, jak pisałem Arduino jest bardzo prostą płytką i tam naprawdę nie powinno być problemów. Daj znać jak uda się ze zgłoszeniem.

[miro88]

Cześć,

podpinając się do tematu też mam problem z uruchomieniem Arduino UNO.

W menedżerze urządzeń mam 16U2

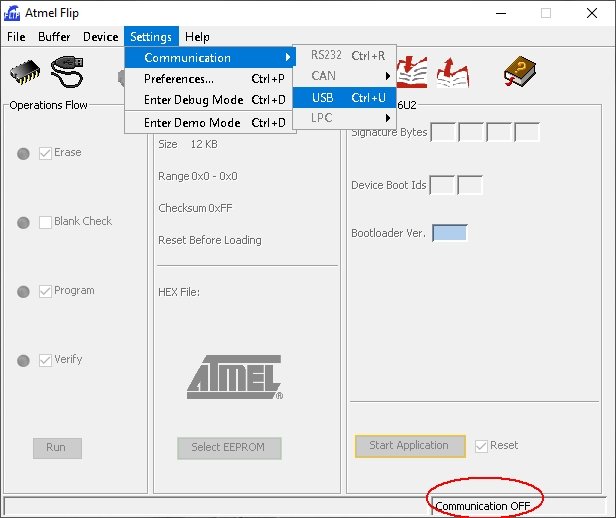

Po podłączeniu płytki kablem USB, uruchamiam program ATMEL Flip i nie mogę nawiązać połączenia z USB. Jak widać poniżej:

Da się to jakoś naprawić?

[Treker (Damian Szymański)]

@miro88 dla formalności: czy jest to oryginalne Arduino UNO?
