Czujnik nacisku - obecności


marboz

Pomocna odpowiedź

Potrzebuję pomocy 🙂  Nie wiem jakiego czujnika użyć żeby pokazywał czy coś jest na nim położone. Nie zależy mi na pomiarze siły nacisku a jedynie wykryciu że coś stoi.

Jakieś proste i tanie rozwiązanie inne od kontaktronu.

Np. Kładę kilka szklaneczek na stałych określonym miejscach i czujnik na każdym z nich rozpoznaje czy coś na nim stoi czy nie. Wystarczy mi żeby pokazywał stan LOW/HIGH.

Edytowano przez marboz
Link do komentarza
Share on other sites

16 minut temu, marboz napisał:

Np. Kładę kilka szklaneczek na stałych określonym miejscach i czujnik na każdym z nich rozpoznaje czy coś na nim stoi czy nie. Wystarczy mi żeby pokazywał stan LOW/HIGH.

Sensor optyczny?

EDIT: ewentualnie przełącznik TACT, ale nie wiem czy szklanka jest dość ciężka, by go wcisnąć 😉

Edytowano przez H1M4W4R1
Link do komentarza
Share on other sites

O przełączniku myślałem ale właśnie to już mechaniczne i jak szklaneczka będzie miała nierówne dno to lipa.  Ale sensor optyczny do przemyślenia 🙂 Dzięki.





Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

1 godzinę temu, marboz napisał:

i jak szklaneczka będzie miała nierówne dno to lipa

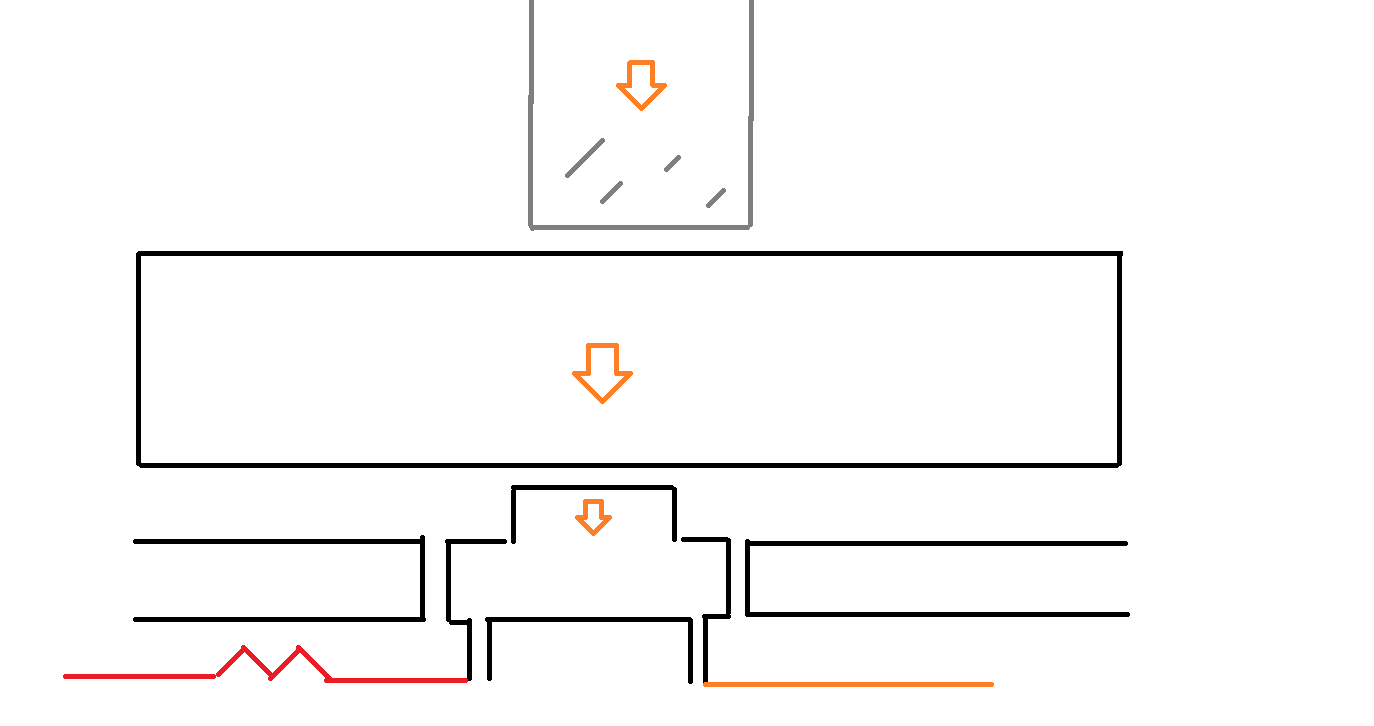

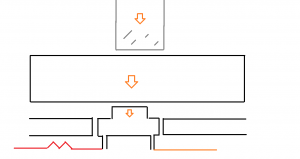

Bardziej myślałem o czymś w tym stylu 😛

Szklanka naciska na płytkę / deskę / coś w tym stylu, która następnie naciska na przycisk. Podobnie jak są robione przyciski w klawiaturze 😉

Wtedy jedyny problem to stabilność płytki, ale to można zrobić w dość prosty sposób za pomocą amortyzacji sprężynami i prowadnicami do podstawy, z której wystaje przycisk, aczkolwiek to już dość drogi interes, bo potrzeba wydrukować płytkę, podstawę, ogarnąć sprężyny...

1 godzinę temu, marboz napisał:

O przełączniku myślałem ale właśnie to już mechaniczne

Rozwiązania mechaniczne często są znacznie odporniejsze na "niekorzystne warunki atmosferyczne" 😄

Edytowano przez H1M4W4R1
Link do komentarza
Share on other sites

A widzisz, o takim rozwiązaniu nie myślałem a to powinno się udać. Jutro robię testy i sensorem i z TACT bo myślę że to realne rozwiązanie.

Dzięki za pomysł bo stosunkowo prosty w realizacji 🙂

Link do komentarza
Share on other sites

10 godzin temu, H1M4W4R1 napisał:

jedyny problem to stabilność płytki, ale to można zrobić w dość prosty sposób za pomocą amortyzacji sprężynami i prowadnicami do podstawy

E tam - już w starożytności takie cuda robili bez prowadnic i amortyzacji - takie automaty do nalewania wina i tym podobnych 🙂

Płytka musi być co prawda w miarę pozioma, ale tylko wtedy kiedy na niej stoi szklanka. Czyli może poruszać się na jakimś ramieniu z  zawiasem. A jako czujnik mały przełącznik krańcowy - coś w stylu tego.

Link do komentarza
Share on other sites

4 minuty temu, ethanak napisał:

jako czujnik mały przełącznik krańcowy - coś w stylu tego.

Dokladnie...taka krancowka chodzi leciutko, czego o niektorych nawet micro switch'ach powiedziec nie mozna...czasem trzeba dosyc mocno wciskac taki guziczek...

Link do komentarza
Share on other sites

Tez beda tylko byc moze bedzie potrzeba zamontowac je blizej ramienia...bedzie wtedy wieksza sila dociskajaca...(ale wiekszy ruch podstawy wymagany do wcisniecia)...no ale to juz zobaczysz jak je w rekach bedziesz mial...😉

Link do komentarza
Share on other sites
