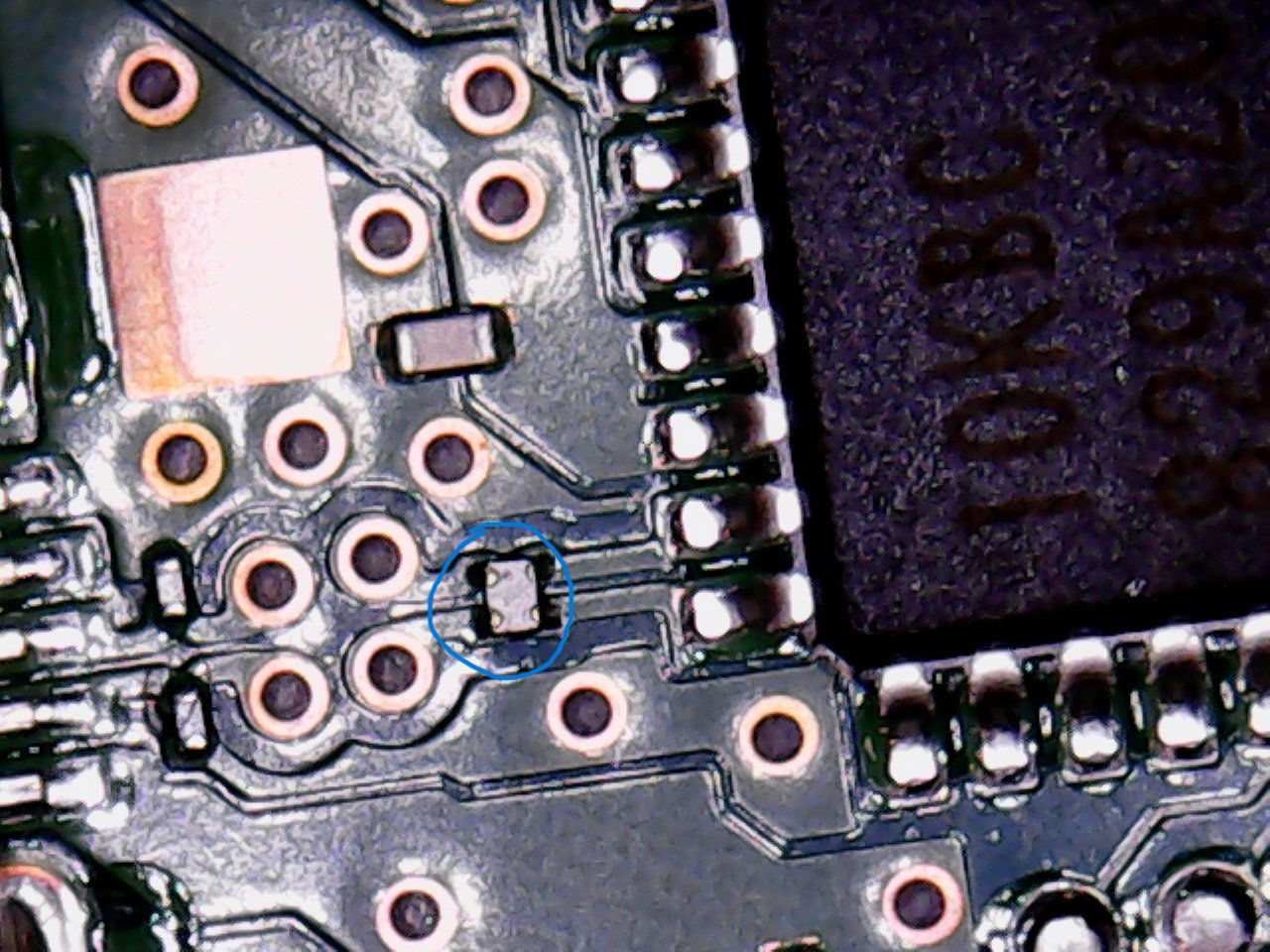

ramagus33 Napisano Styczeń 31, 2022 Udostępnij Napisano Styczeń 31, 2022 (edytowany) Witam, jestem początkującym w dziedzinie elektroniki i chciałbym naprawić dwa kontrolery do konsoli. Pady w ogóle nie są rozpoznawane przez konsolę ani przez inne urządzenia, np. komputer PC, a bazując na filmikach na youtubie powinny. Już wstępnie znalazłem przyczynę problemu, nawet nie używając miernika, po prostu na płytce PCB są zwęglone ślady po jakimś elemencie SMD. Wszedłem w posiadanie takich samych ale sprawnych padów i popatrzyłem jaki to element uległ spaleniu. Wyszukałem w necie po kształcie elementu że jest to kondensator, zdjęcie w załączniku. Teraz problem...jaki to ma być kondensator? Wiem że muszę go wylutować i zmierzyć. Ale jak go zmierzyć, ma 4 punkty lutownicze? Czy one się jakoś krzyżują w środku? Jak przyłożyć sondy? Mam amatorski mikroskop i nim robiłem zdjęcie. Wiem że to może nie być jedyna przyczyna usterki ale chciałbym spróbować od tego kondensatora, jestem początkującym wiele jeszcze nie umiem. W sieci krążą mody do konsoli z której pochodzą te pady/kontrolery (ale nie te moje 🙂) i ludzie na płycie PCB konsoli właśnie przy wejściu na pady zdejmują ograniczenie prądowe, nie wiem dokładnie... nie pamiętam, po to aby z portów USB 2.0 zrobić USB 3.0, ale tylko z takim prądem jak w USB 3.0, nie z prędkością transferu danych. Ta zmiana napięcia potrzebna jest do przeróbki konsoli. Ja chcę naprawić pady a nie piracić. Początkujący prosi o pomoc 🙂 Edytowano Styczeń 31, 2022 przez ramagus33 Cytuj Link do komentarza Share on other sites More sharing options...
ramagus33 Luty 5, 2022 Autor tematu Udostępnij Luty 5, 2022 to znowu ja autor wątku, ponieważ nie mogę edytować piszę posta pod postem Dowiedziałem się że ten kondensator to podwójna drabinka kondensatorowa. Boję się trochę ją wylutować ze sprawnego joypada żeby jej nie zgubić, bo jest bardzo malutka, poza tym nie mam płytki uniwersalnej więc nie mam gdzie przylutować to ustrojstwo aby zmierzyć... jakieś pomysły?...może taśma dwustronna i przykleje to do niej, pod mikroskopem dolutuje przewody i sprawdzę pod miernikiem z krokodylkami? próbował ktoś tej metody? Aha i jak zmierzyć? Bo są 4 wyprowadzenia i niby to są dwa elementy złożone w jeden, nie jestem pewien czy dobrze wyczytałem z noty aplik.? Cytuj Link do komentarza Share on other sites More sharing options...
ramagus33 Luty 12, 2022 Autor tematu Udostępnij Luty 12, 2022 Temat można zamknąć. Nie ma odzewu więc pady sprzedaję. Jak ktoś jest zainteresowany to zapraszam na ogłoszenia olx. Cytuj Link do komentarza Share on other sites More sharing options...
FlyingDutch Luty 12, 2022 Udostępnij Luty 12, 2022 Cześć, na AliExpress.com jest mnóstwo części zamiennych do najróżniejszych typów konsol (układy scalone, płytki drukowane, elementy mechaniczne, całe moduły itp.). Patrz link: https://pl.aliexpress.com/premium/playstation-classic-pad.html?d=y&origin=y&catId=0&initiative_id=SB_20220212024920&SearchText=playstation classic pad Może tam znajdziesz to czego potrzebujesz? Pozdrawiam Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
ramagus33 Luty 12, 2022 Autor tematu Udostępnij Luty 12, 2022 Znam aliexpress.com i to chyba było pierwsze co sprawdziłem. Jeśli chodzi o wymianę PCB to jest jedna opcja zmieniająca komunikację z przewodowej na bluetooth ale jest zbyt droga, kosztuje chyba 130zl za jeden moduł 😞 1 Cytuj Link do komentarza Share on other sites More sharing options...
ramagus33 Luty 14, 2022 Autor tematu Udostępnij Luty 14, 2022 wiem chyba czemu nikt nie odpisuje 🙂 Bo takie elementy lutują maszyny, są tak drobne że nie idzie z nimi walczyć lutownicą. Nie ma o drabinkowych kondensatorach prawie nic w sieci, a szukałem nawet po angielsku. 1 Cytuj Link do komentarza Share on other sites More sharing options...
ramagus33 Luty 17, 2022 Autor tematu Udostępnij Luty 17, 2022 (edytowany) a jednak po angielsku jest sporo, wcześniej napisałem bzdurę.. "jak to początkujący", rzeknie ktoś 🙂 Te drabinki zwane też tablicami kondensatorowe w środku są odizolowane od siebie więc zrobię dwa pomiary a i tak będą identyczne. Mam już termo-pęsetę do smd i niedługo się za to wezmę. Napiszę co i jak. Proszę nie usuwać/zamykać tematu! Edytowano Luty 17, 2022 przez ramagus33 Cytuj Link do komentarza Share on other sites More sharing options...
ramagus33 Luty 17, 2022 Autor tematu Udostępnij Luty 17, 2022 oczywiście mogę się mylić jeśli tak jest proszę mnie poprawić! Cytuj Link do komentarza Share on other sites More sharing options...
ramagus33 Luty 17, 2022 Autor tematu Udostępnij Luty 17, 2022 spróbowałem to polutować jakoś ale to wszystko jest za małe! Nie da się tego poprawnie zlutować! Temat do zamknięcia. Cytuj Link do komentarza Share on other sites More sharing options...

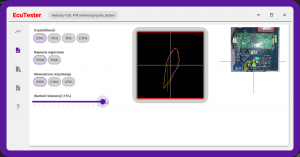

H1M4W4R1 Luty 17, 2022 Udostępnij Luty 17, 2022 Dnia 14.02.2022 o 12:55, ramagus33 napisał: wiem chyba czemu nikt nie odpisuje Po prostu aktualnie jestem tak zajęty, że nawet wiadomości nie sprawdzam 😛 Ostatni raz przeglądarkę poza dokumentacją i muzyką otworzyłem z 3 tygodnie temu... Dnia 14.02.2022 o 12:55, ramagus33 napisał: Bo takie elementy lutują maszyny, są tak drobne że nie idzie z nimi walczyć lutownicą. Nie są za drobne, ale jako "początkujący" jest to coś naprawdę ciężko polutować. Przede wszystkim musisz ten kondensator otoczyć taśmą kaptonową by nie odlutować czegoś przez przypadek i najlepiej użyć lutownicy na ciepłe powietrze (chociaż u siebie mam grot 0.15mm, który z tym by pewnie sobie poradził) Jak byś zrobił to termopęsetą to bym był pod wrażeniem... Zobacz sobie na YT: https://www.youtube.com/c/WielkiElektronik, u niego często widać jak podchodzi do napraw bardzo drobnej elektroniki w konsolach 😉 Nie poddawaj się, bo tak daleko nie zajdziesz... Żeby coś naprawić musisz z raz coś zepsuć. Dnia 31.01.2022 o 18:48, ramagus33 napisał: Wiem że muszę go wylutować i zmierzyć. Ale jak go zmierzyć, ma 4 punkty lutownicze? Charakterystyka prądowo-napięciowa 😉 Np. coś takiego: Można to zrobić np. oscyloskopem z dwoma sondami i rezystorem do pomiaru prądu (np. 0.1R). Powinno być trochę o tym w sieci 😉 Cytuj Link do komentarza Share on other sites More sharing options...
BananWszyscy Luty 17, 2022 Udostępnij Luty 17, 2022 wylutować to drobne możesz zalać cyną i dużym grotem "przepchnąć" uważając, żeby nie zerwać pól lutowniczych. Po prostu bez schematu gdybać sobie można co tam jest, najlepiej by było mieć drugi taki na części i tyle. Albo zobaczyć o jakiego układu idzie i coś skleić z ich dokumentacji Cytuj Link do komentarza Share on other sites More sharing options...
