Połączenia rezystorów w płytce stykowej nie wychodzą


bpkb2

Pomocna odpowiedź

Dzień dobry,
Z góry bardzo przepraszam za tak banalne pytanie, ale dlaczego nie wychodzą mi połączenia rezystorów w płytce stykowej, tej podstawowej z 400 punktami, dołączonej do kursu podstaw elektroniki poziom 1? Kiedy mierzę daną wartość w rezystorach osobno, to normalnie wychodzi, a gdy próbuję zmierzyć wartość w rezystorach połączonych szeregowo, to cały czas jest 1. Natomiast gdy połączę je równolegle i przyłożę sondy do jednego z nich, to wymierzona wartość wcale się nie zmienia, niezależnie od tego, czy ten drugi jest przyczepiony, czy nie. Gdzie mogę popełniać błąd?


Edit: Problem rozwiązany, dziękuję wszystkim za pomoc! Po prostu nie zauważyłam, że końcówki rezystorów muszą być obok siebie!

Edytowano przez bpkb2
problem rozwiązany
Link do komentarza
Share on other sites

Czy przy łączeniu ich szeregowo ustawiłeś odpowiedni zakres na mierniku?

Co do połączeń równoległych, to przyłóż sądy do obu rezystorów. Jak przykładasz do jednego, to mierzysz opór tylko tego jednego.🙂

Edytowano przez StefanekP
Link do komentarza
Share on other sites

Tak, ustawiłam odpowiedni zakres. Dla pewności sprawdziłam pojedynczo dla każdego z rezystorów i wychodziła jakaś wartość. Nawet dla pewności, podczas mierzenia tych połączeń, ustaliłam jak największy zakres pomiarowy i nadal nic. I tak, przykładałam w równoległych do obydwu rezystorów i cały czas widniała wartość 1. Zrobiłam wszystko dokładnie tak, jak na zdjęciu w kursie. Wydaje mi się, że po prostu nie potrafię wpinać tych drucików do płytki stykowej, bo to w niej wydaje mi się jest problem - pomiary zachowują się tak, jakbym w ogóle nie wpięła rezystorów do tej płytki. Dziękuję bardzo za odpowiedź.
Teraz zauważyłam, że pomyliłam się podczas pisania postu i zamieniłam słowami "równoległe" i "szeregowe", zobaczę czy można edytować.

Link do komentarza
Share on other sites

(edytowany)

Nie, jednak się nie pomyliłam i nie zamieniłam tych słów. Podczas połączeń równoległych można mierzyć tylko na podstawie jednego rezystora, tzn tak na kursie było napisane.

Edytowano przez bpkb2
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

No to może rzeczywiście coś jest z płytką. Możesz spróbować zrobić to na jakiejś innej albo bez niej(np. skręcić ze sobą nóżki rezystorów) i zobaczyć czy wtedy będzie działać.

  • Lubię! 1
Link do komentarza
Share on other sites

W jaki sposób mogę skręcić ze sobą nóżki rezystorów? Zajmuję się elektroniką dopiero od wczoraj i jestem naprawdę zielona. Nie mam niestety innej płytki, dysponuję tylko zestawem Forbota dla początkujących.

Link do komentarza
Share on other sites

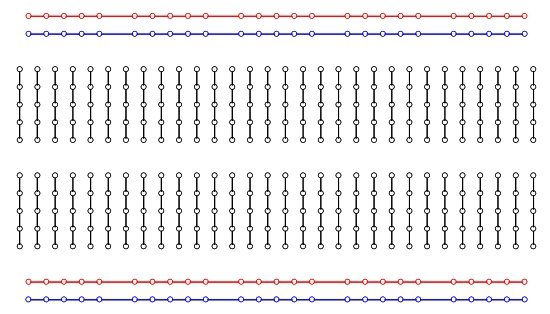

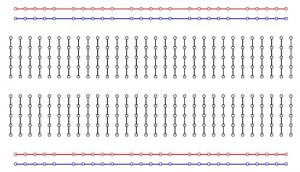

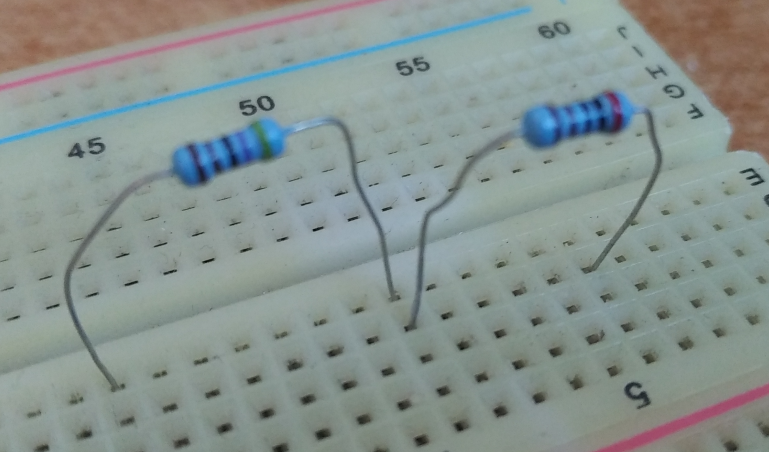

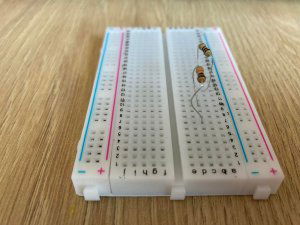

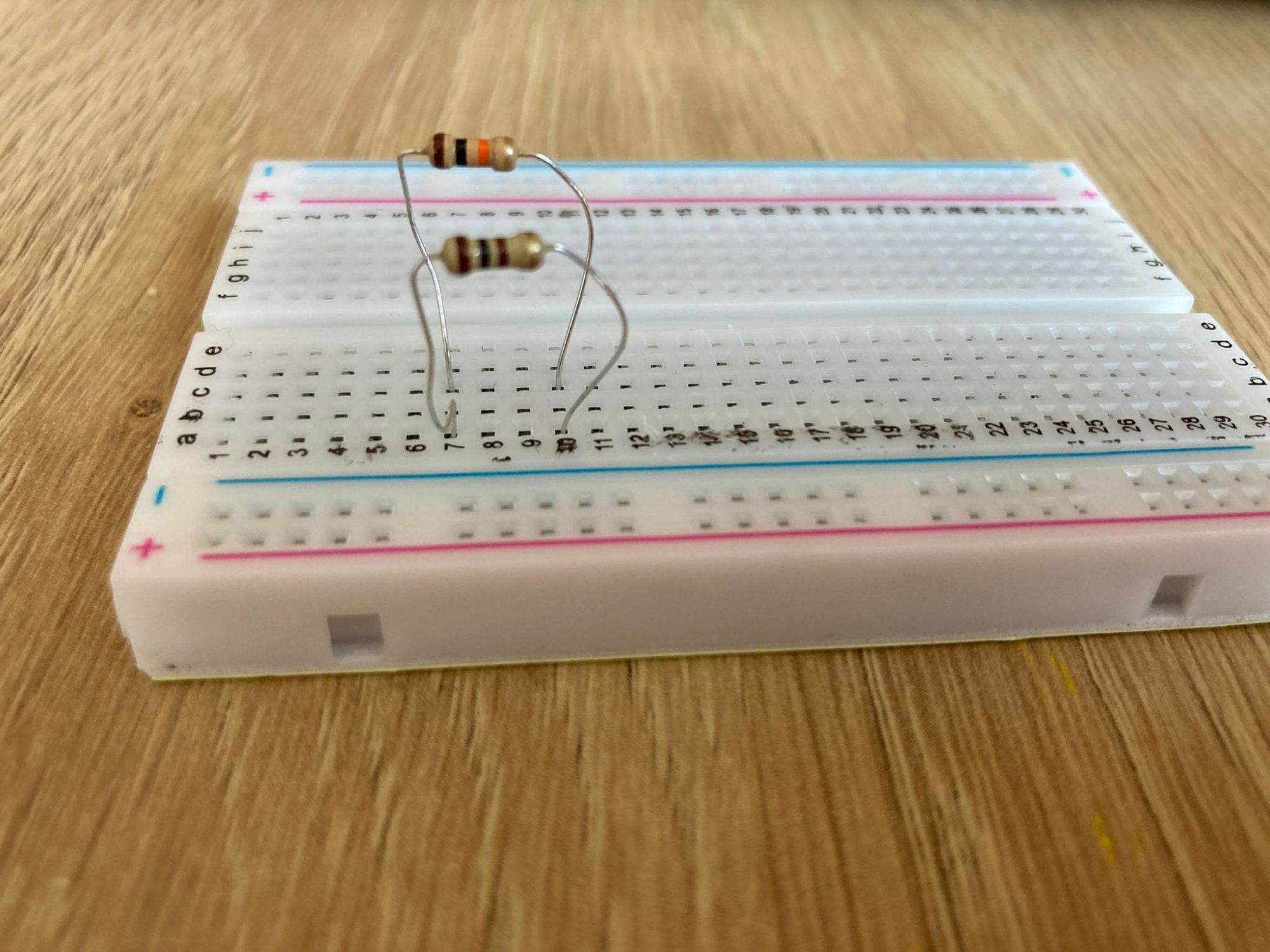

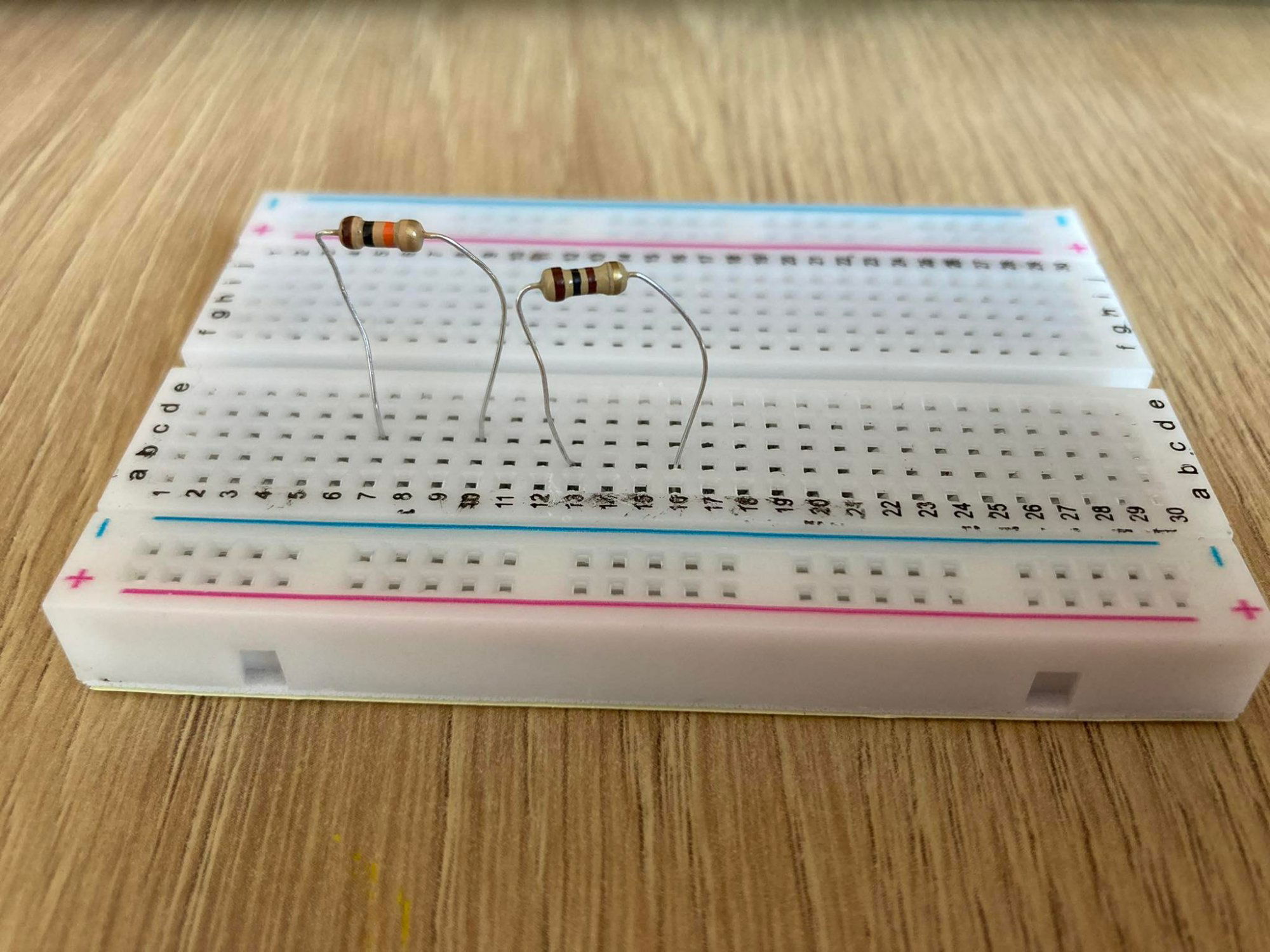

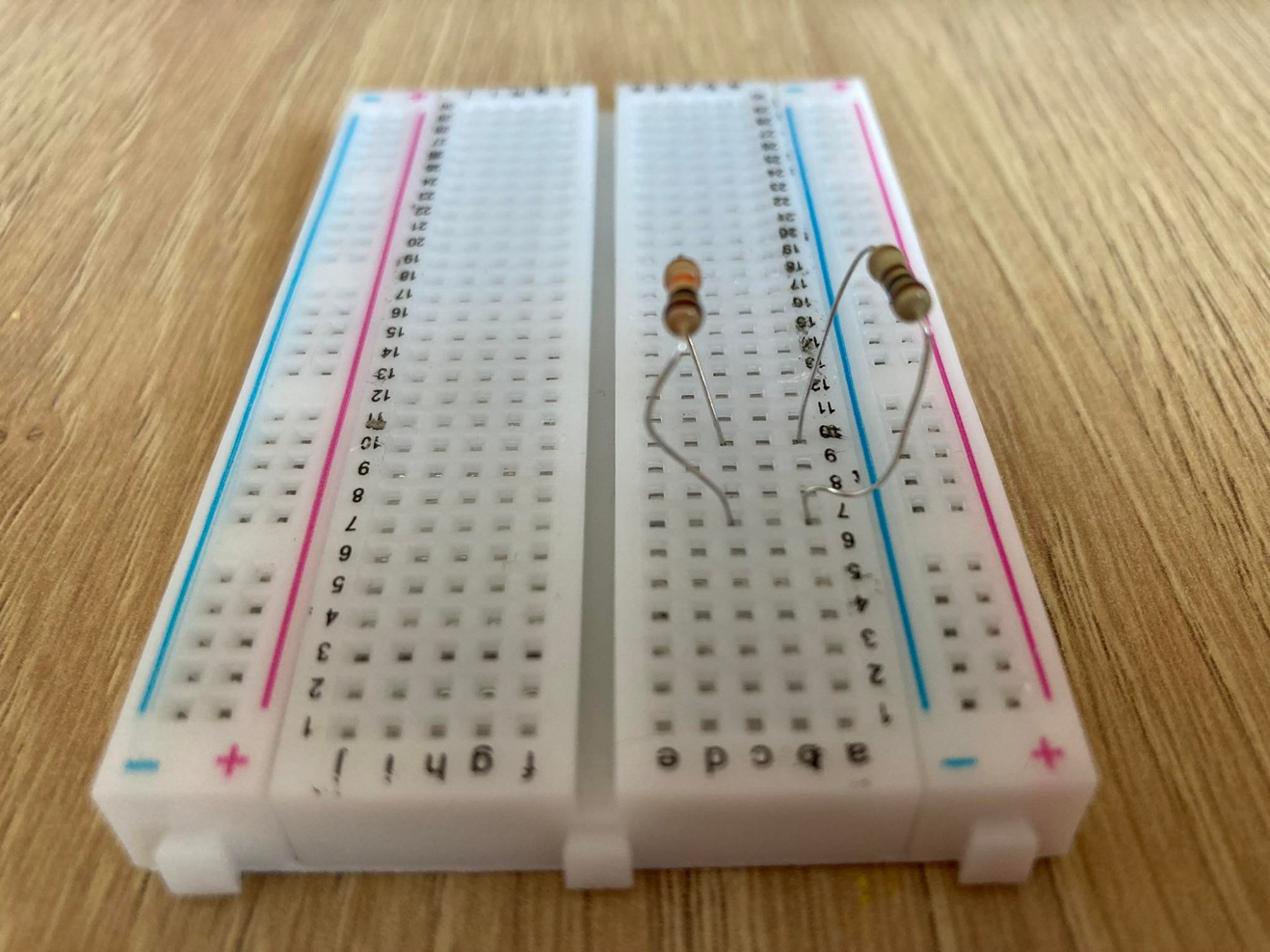

Połączenie równoległe wydaje się być ok, ale szeregowego w ogóle nie widzę. Rezystory na dwóch pierwszych zdjęciach w ogóle nie są połączone.
