Wirówka laboratoryjna aka. ośmiornica

[H1M4W4R1]

Na wstępie

To urządzenie jest skrajnie niebezpieczne. Kopiowanie pomysłu wyłącznie na własną odpowiedzialność, ale dla bezpieczeństwa umieść działającą wirówkę w zamkniętym twardym pojemniku, gdyż pęknięcie mechanizmu jest porównywalne do wystrzelenia pocisku z karabinu.

Streszczenie

Ostatnio zajmuję się hobbystycznie chemią i do eksperymentu potrzebuję lecytyny... Najłatwiej (w domowych warunkach) jest ją pozyskać z jajka przy użyciu benzyny aptecznej, denaturatu i acetonu. Niestety rozdzielanie cieczy i ciała stałego metodą grawitacyjną trwa całą wieczność, a i tak zawsze jakaś część cieczy pozostanie w osadzie. Stąd powstał zamysł zrobienia wirówki...

Koszt takiego urządzenia w wersji sklepowej (o mocy 1000G) to ok. 400-600 zł.

Jak za to się zabrać...

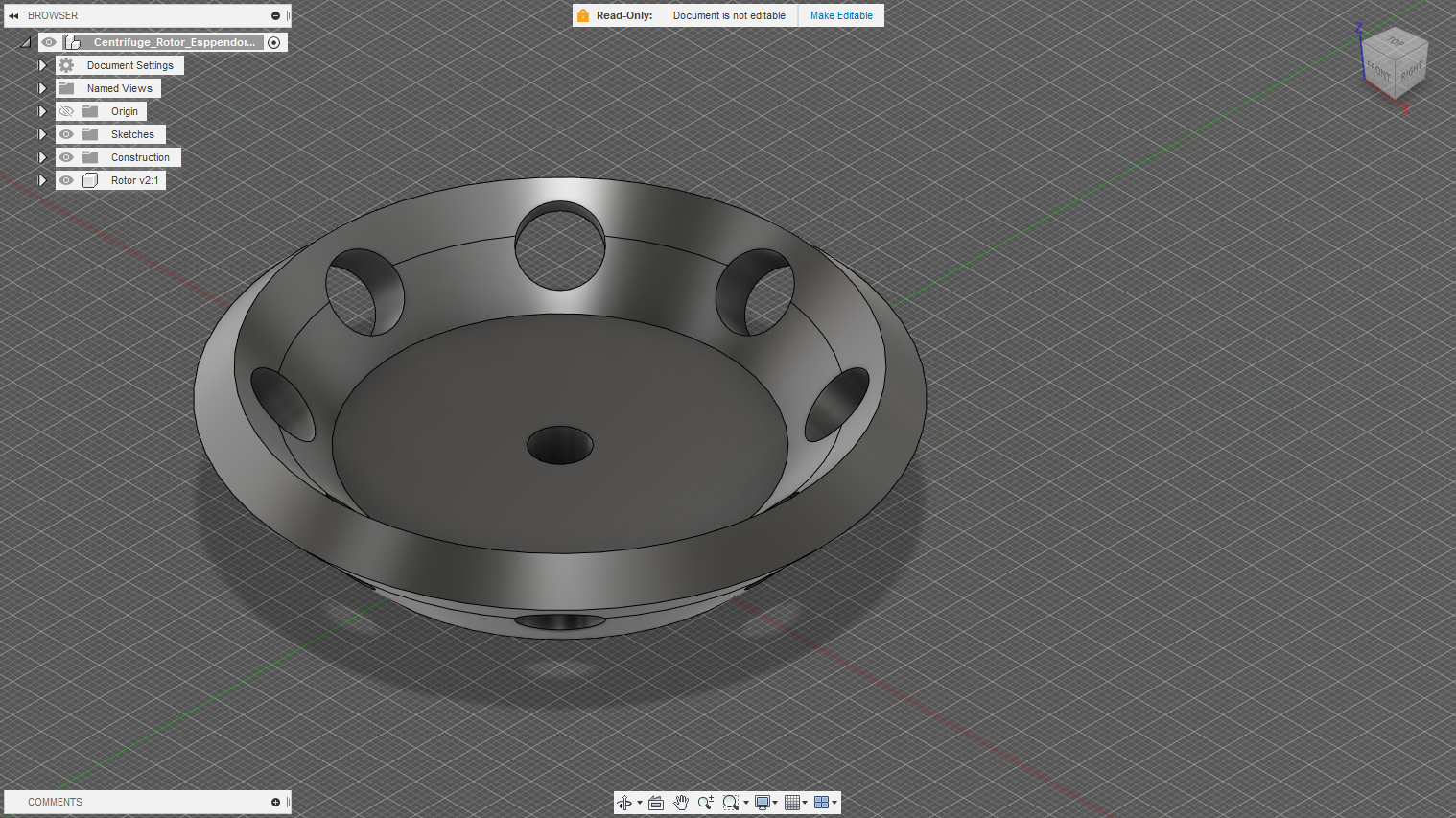

Pomysł już jest, teraz tylko realizacja. Na początku potrzebny był krążek, do którego wkładane będą probówki (bo te już miałem, kupiłem 500 szt za jakieś 50,- na pewnej platformie sprzedażowej). Kilka minut w F360 i powstał taki potworek:

Drukarka 3D poszła w ruch... no i cóż... probówki wchodzą w sam raz.

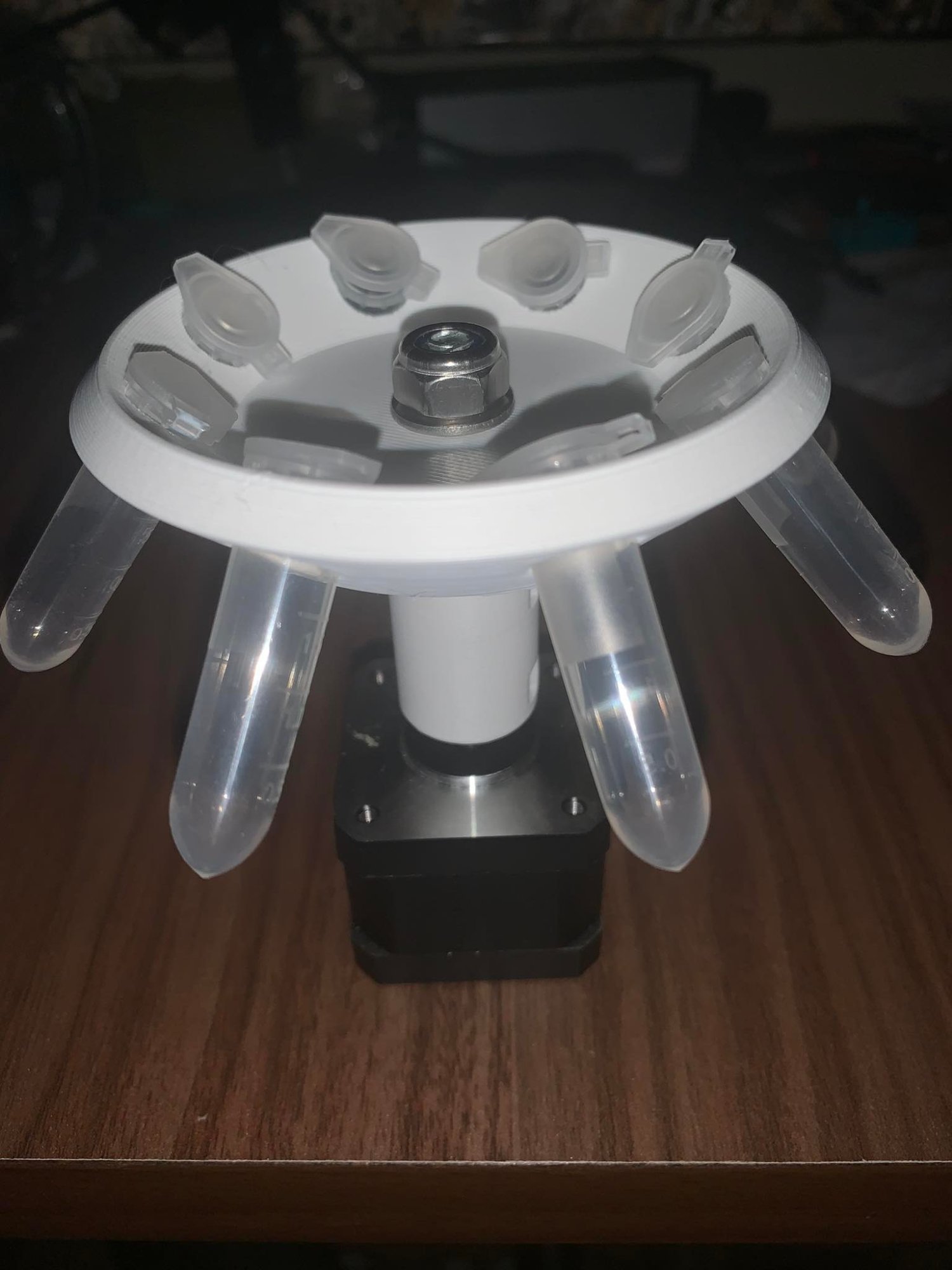

Tutaj ośmiornica z probówkami, sprzęgłem i wałem zamocowana na testowym silniku Nema17 by sprawdzić rozkład masy.

Po weryfikacji rozkładu masy przyszedł czas na zrobienie sensownego mechanizmu napędowego, gdyż silnik krokowy może mieć problemy rozpędzić się do 4000 RPM z obciążeniem. Wybór padł na klasyczny silniczek 775 na 12-24V (faktycznie zasilam go 3-5V co daje ok. 4000 RPM). Znów odwiedziłem pewną platformę sprzedażową i w 2 dni silnik już był.

Pozostała kwestia obudowy, która trochę nie wyszła, zamocowania silnika oraz zasilania (niestety żaden z posiadanych w szufladzie zasilaczy nie posiada dość dużej wydajności prądowej by zasilić, więc aktualnie sprzęt zasilany jest z najbardziej uniwersalnego narzędzia majsterkowicza - zasilacza laboratoryjnego).

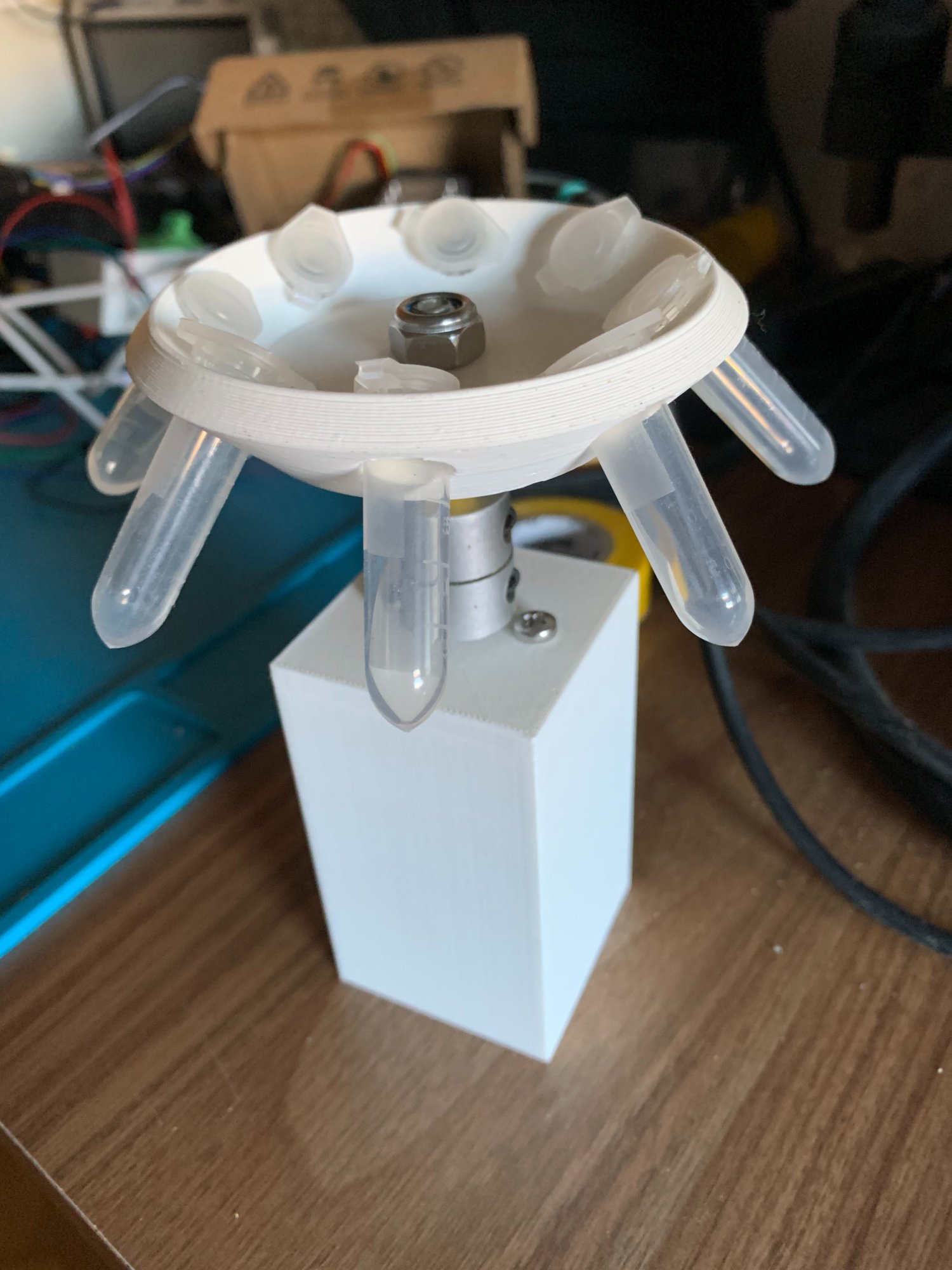

Urządzenie z obudową (i wymienionym sprzęgłem na metalowe, co by się nie roztrzaskało).

A tutaj testowa separacja mąki wymieszanej z wodą (wymieszane dokładnie, czas 15s).

FAQ

1. Co to za żółte coś nad sprzęgłem?
   Taśma izolacyjna 😄 Do wału napędowego został zastosowany kawałek pręta gwintowanego 8mm, ale był zbyt wąski i potrafił spaść ze sprzęgła (nawet po dociśnięciu go wkrętarką), więc na pręcie zawinąłem kawałek taśmy i się trzyma idealnie.
2. Co można poprawić?
   Przede wszystkim zrobić osłonę... Urządzenie pracuje z prędkościami, które w przypadku awarii zamieniają odłamek w pocisk.
3. Jakie są statystyki urządzenia względem sklepowego?
   Urządzenie osiąga maksymalną prędkość obrotową 10 000 RPM, co przekłada się na ok. 6700G (w porównaniu do sklepowych urządzeń o mocy 1000G). Probówki są w stanie wytrzymać do 15000G, więc jest jeszcze trochę zapasu 😉
4. Jaki był koszt projektu?
   Koszt projektu to jakieś 300g filamentu (1/3 rolki Fiberlogy, co daje ok. 20 PLN), silnik (ok. 50 PLN), sprzęgło, pręt i śruby były z szuflady, ale policzmy 10 PLN. Razem daje to ok. 80 PLN. (Do tego można dodać z 20 PLN na zasilacz kończąc na 100 PLN,-).

Post Scriptum

Nie próbuj robić tego w domu bez odpowiedniego przemyślenia projektu. W moim przypadku urządzenie będzie pracować pod osłoną, więc stosowanie osłony w urządzeniu mijałoby się z celem, aczkolwiek uruchomienie urządzenia bez takiego zabezpieczenia może się skończyć dużym bałaganem (w optymistycznych warunkach) lub tragedią (w mniej optymistycznych warunkach).

Spis części

1. Drukowane: 3MF (Modele).zip
2. Pręt gwintowany 8mm (jakieś 2-3cm)
3. Sprzęgło 5x8mm
4. Silnik DC 775 (12-24V 20000 RPM), wał 5mm
5. Nakrętki M8 (samohamowne), 2 szt.
6. Śruba M4x16 2szt.
7. Taśma izolacyjna
8. Narzędzia (śrubokręt, młotek, klucz grzechotkowy i płaski [13 o ile pamiętam]).
9. (opcjonalnie) Probówki Eppendorf 2ml.

Upgrade 1:

Odrobinę poprawiona obudowa - dodany włącznik i gniazda bananowe 😉 P.S. jednocześnie warto zaślepić otwór na włącznik w oryginalnej obudowie (i skrócić ją o ~2cm z wysokości, ale to zależy od posiadanego modelu silnika, więc warto zrobić sobie test w F360 czy się zmieści).

Dodatkowe elementy:

1. Wtyk bananowy (4mm), 1 komplet
2. Włącznik LED (13x19mm)
3. 4 śruby M3x10
4. Części drukowane: Dolna_Obudowa_v2.zip
