Stabilizator napięcia LM7805 do zasilania ESP32

[arek1996]

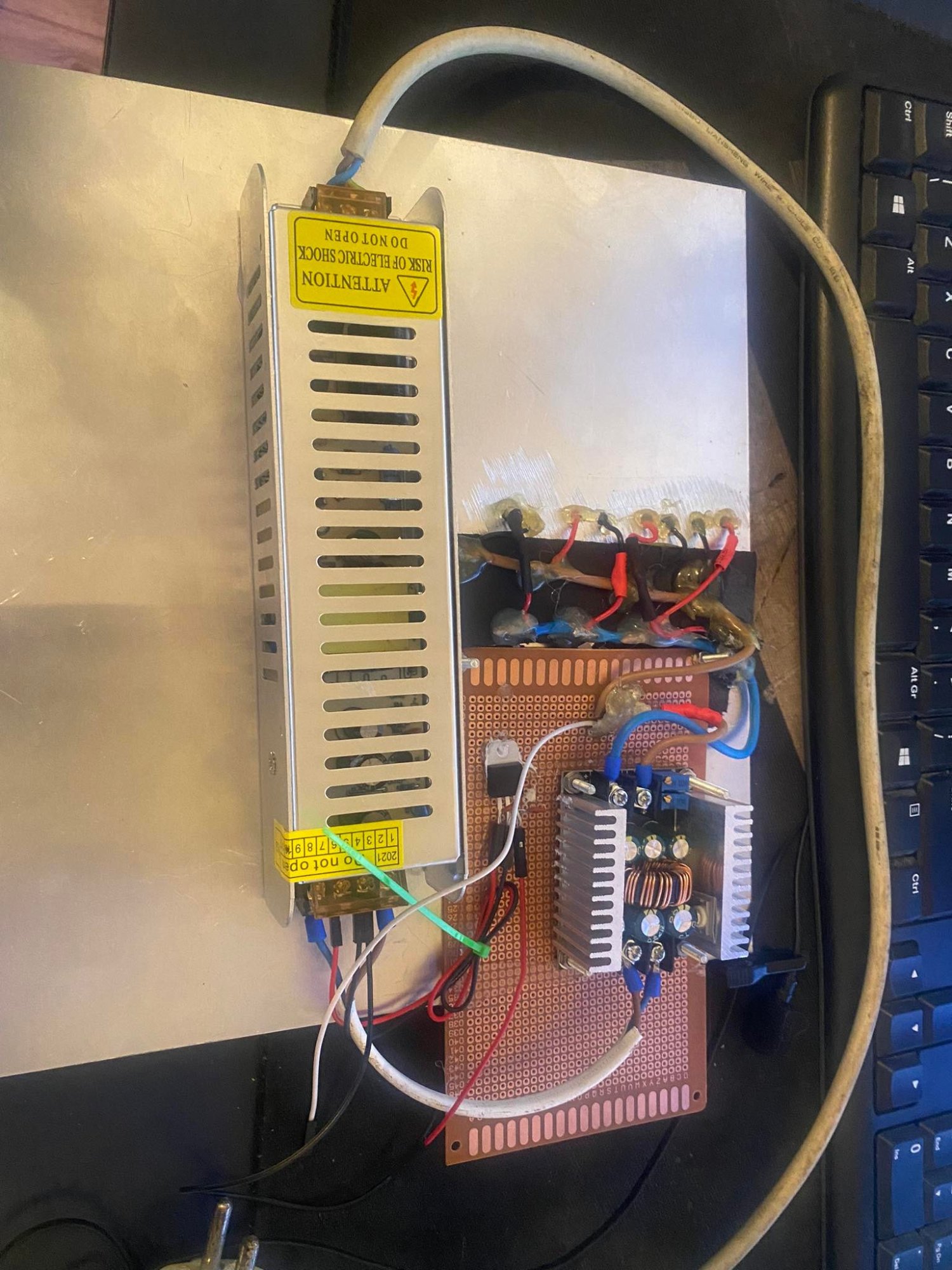

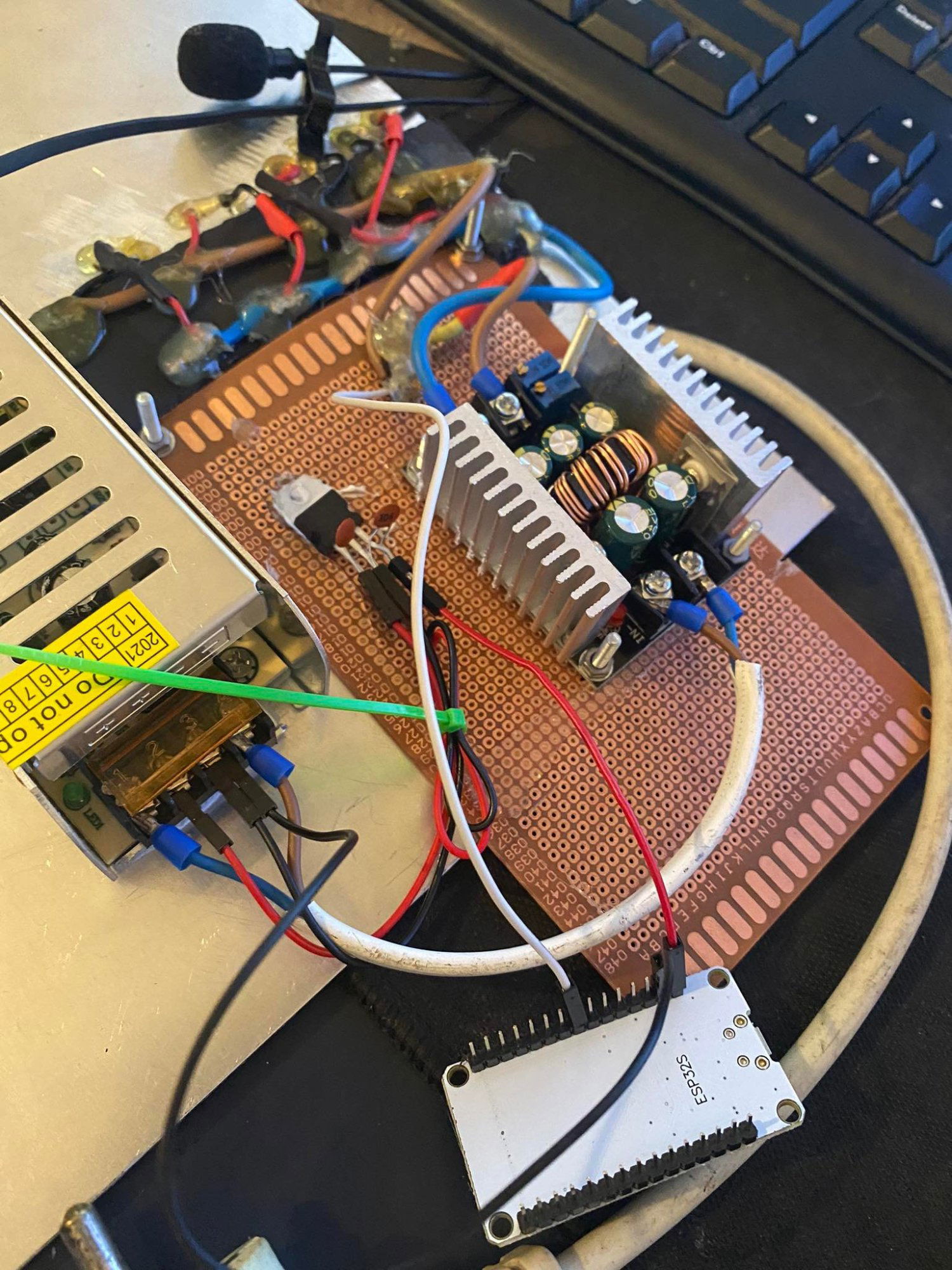

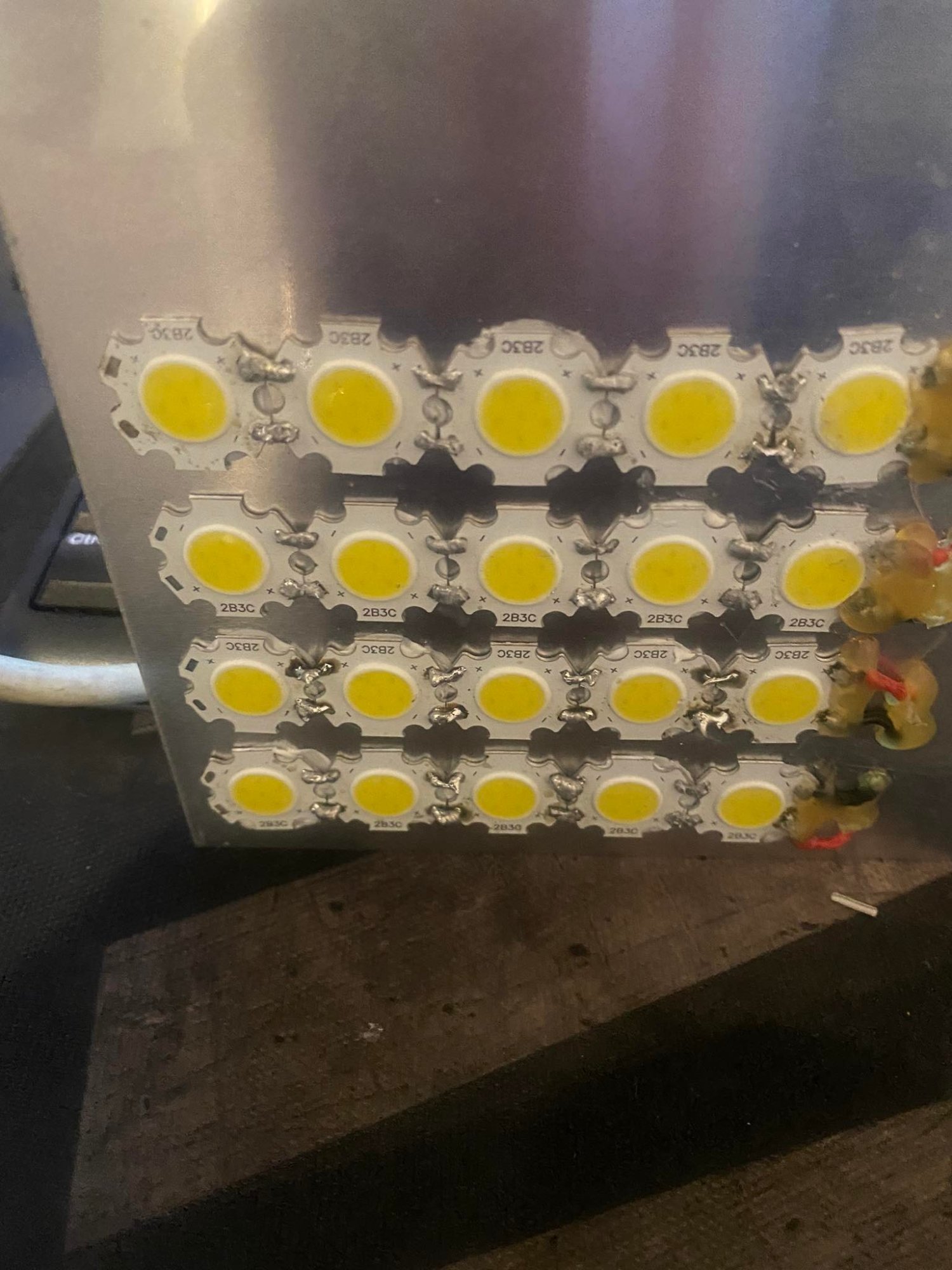

Ogólnie to straszny tłuczek, tak się dziwie że to działa... Tutaj dodaję zdjęcia, normalnie do tego jest radiator i wentylator. Tranzystor schowany pod płytką.

Edytowano Kwiecień 15, 2022 przez arek1996

[farmaceuta]

18 minut temu, arek1996 napisał:

Z reguły jest tak, bo wgrywam kod na access point, że po podłączeniu do USB nie wykrywa kontrolera ale dioda się świeci i można wejść na jego stronę, emituje sygnał wifi,  ale znowu nie reaguje na żadne zmiany stanu na pinach.

No to jak wifi chodzi to procek nie jest raczej uszkodzony...bardziej to wyglada na uszkodzenie procka od komunikacji skoro usb nie wykrywa, ale znowu te zmiany stanow nie dzialaja...hmm🤔 moze ten pan @ethanak cos doradzi..ja to za swiezy jestem..😜

Tam do tego stabilizatora lepiej dac kondensatory elektrolityczne..

[arek1996]

2 minuty temu, farmaceuta napisał:

No to jak wifi chodzi to procek nie jest raczej uszkodzony...bardziej to wyglada na uszkodzenie procka od komunikacji skoro usb nie wykrywa, ale znowu te zmiany stanow nie dzialaja...hmm🤔 moze ten pan @ethanak cos doradzi..ja to za swiezy jestem..😜

Tam do tego stabilizatora lepiej dac kondensatory elektrolityczne..

Dałem te co w kursie polecali ale mogę zmienić to akurat jedyny nie przylutowany element 😄
W każdym razie dzięki za pomoc. Mam też teorię że jak ustawiam pwm żeby zmniejszyć jasność to tranzystor może przepuszczać do ESP prąd? Ma to sens? 😄

[arek1996]

a PWM robię przez analogWrite nie przez ledcWrite(channel, dutycycle)

To ma jakieś znaczenie przy esp?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[farmaceuta]

4 minuty temu, arek1996 napisał:

a PWM robię przez analogWrite nie przez ledcWrite(channel, dutycycle)

To ma jakieś znaczenie przy esp?

??..esp chyba nie obsluguje analogWrite..?🤔 Moge sie mylic bo szczerze nie korzystalem z pwm jeszcze  na esp, no ale raczej juz twardo jest napisane ze ledcWrite jest zamiennikiem analogWrite dla esp i tego trzeba uzywac..

[_LM_]

@arek1996 przy okazji uszkodzonych esp, czy poza zasilaniem na piny również podałeś te 5V?

[arek1996]

10 minut temu, farmaceuta napisał:

??..esp chyba nie obsluguje analogWrite..?🤔 Moge sie mylic bo szczerze nie korzystalem z pwm jeszcze  na esp, no ale raczej juz twardo jest napisane ze ledcWrite jest zamiennikiem analogWrite dla esp i tego trzeba uzywac..

Też tak czytałem ale analogWrite działo, zmniejszało mi jasność, więc zostawiłem.

[arek1996]

8 minut temu, _LM_ napisał:

@arek1996 przy okazji uszkodzonych esp, czy poza zasilaniem na piny również podałeś te 5V?

Nie do końca rozumiem pytanie. Na Vin leciało 5V ze stabilizatora. Chociaż w innych projektach leciało na vin 12V i też działało. Tutaj po pierwszym spalonym ESP dałem ten stabilizator.

Edytowano Kwiecień 15, 2022 przez arek1996

[_LM_]

Chodzi o wejścia, czy przypadkiem również nie podałeś tam 5V, 8266 to wytrzyma, esp32 już nie

[arek1996]

8 minut temu, _LM_ napisał:

Chodzi o wejścia, czy przypadkiem również nie podałeś tam 5V, 8266 to wytrzyma, esp32 już nie

Chodzi o wejścia którymi zasilam esp czy które "włącza" tranzystor?

[farmaceuta]

7 minut temu, arek1996 napisał:

Chodzi o wejścia którymi zasilam esp czy które "włącza" tranzystor?

Chodzi o piny cyfrowo/analogowe

[arek1996]

Z taki pinów to jedynie wychodzi sterowanie na bramkę tranzystora.

[arek1996]

Ogólnie to leci to tak Czerwony - Vin Czarng - GND a bialy podłączony do tranzystora

[ethanak]

8 godzin temu, farmaceuta napisał:

.esp chyba nie obsluguje analogWrite..?🤔 Moge sie mylic

Oczywiście, że możesz :).

Obsługuje, tylko trzeba bibliotekę zainstalować.

8 godzin temu, arek1996 napisał:

PWM robię przez analogWrite nie przez ledcWrite(channel, dutycycle)

To ma jakieś znaczenie przy esp?

Żadnego, bo analogWrite to wrapper do ledcWrite z przyległościami.
