Enkoder inkrementalny

[danielll]

Cześć. Chcę podpiąć taki enkoder inkrementalny do STMa: https://www.tme.eu/pl/details/ec11e15244b2/enkodery-inkrementalne/alps/

Zastanawiam się czy mogę go zasilić 3.3V zamiast 5V i wtedy podpiąć bezpośrednio do proca. Nie rozumiem czemu wszystkie enkodery, które widzę w sklepach mają napięcie 5V i żaden 3.3V.

Czy może muszę przy każdej linii idącej na procesor zastosować dzielnik obniżający napięcie do tych 3.3V.

Jak rozumiem każdą linię A, B, C podłączam jako GPIO_Input i dwie pierwsze służą do liczenia obrotów a linia C jako input przycusku. DO SW_IN i SW_OUT podłączam zasilanie i masę.

[H1M4W4R1]

Teoretycznie enkoder jest elementem mechanicznym, więc imho nie powinno być z tym problemu... Ale życie lubi płatać różne figle...

[Gieneq]

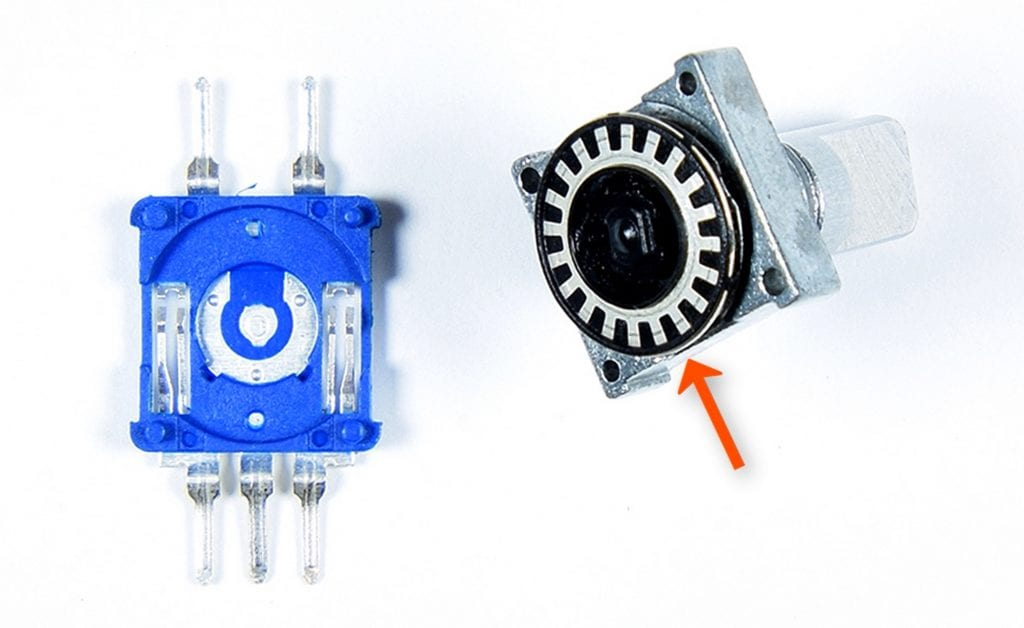

@H1M4W4R1 dzięki za info, byłem przekonany że enkoderów nie robi się mechanicznie, a jednak:

@danielll także chyba ilustracja wyjaśni 🙂

[BananWszyscy]

Gieneq Akurat niektóre te bardziej na panele mają jeszcze blaszki i to gorsze od tego co pokazałeś 😄 😛

Tak możesz to zasilić i 3v3 i powinno śmigać - pamiętaj o drganiach styków, bo w tym jest to upierdliwe jak trafisz jakiś lipny egzemplarz

Edytowano Kwiecień 22, 2022 przez BananWszyscy

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[virtualny]

Możesz zasilić 3V3, a jeżeli zasilisz 5V, to musisz jego wyjścia podpiąć do portów procesora FT (Five Tolerate [Volts]). Gdybyś pracował np na logice powiedzmy 1.8V, też mógłbyś podpiąć to 1.8V
