Statyw Laboratoryjny

[H1M4W4R1]

O projekcie

Jak zobaczyłem ceny statywów laboratoryjnych z podstawowym osprzętem na poziomie 130 PLN / szt. (lub ~300 PLN/szt. z większą ilością osprzętu) to zastanowiłem się czy nie łatwiej byłoby go wydrukować. Pierwsza wersja wyszła ciut nieudana (ciągle się odklejała), więc zaprojektowałem drugą, wygodniejszą... I oto jest w całej swojej okazałości:

P.S. sorki za bałagan na biurku (które już swoje wycierpiało).

Materiały

• Dwie nakrętki samohamowne M8
• Filament do druku (wedle preferencji, u mnie to najtańsze czarne PLA po 40-50zł/kg)
  • Plik do wydrukowania podstawy: LabStand_FI8.zip
• Pręt gwintowany 8mm długości wedle uznania [na zdjęciu ~50-60cm] (może być też gładki, ale ~30mm trzeba będzie nagwintować). Osobiście wolę gwintowane, bo do mocowania na zacisk nie mam zaufania.

Notatki:

• Górną nakrętkę (w podstawie) należy potraktować młotkiem, dziura przypadkowo wyszła lekko poniżej wymiaru)
• Statyw może lekko się chybotać, to oznacza, że pręt za mocno wystaje od spodu.
• Należy drukować z podporami 😞
• W podstawie statywu są przygotowane miejsca pod magnesy neodymowe 10x2/10x1mm. (dla 10x2 trzeba dokładnie wyczyścić pozostałości podpór).
• Bez magnesów (i oczywiście kawałka ferromagnetyka pod nimi) jest ciut niestabilny w przypadku montażu czegoś na szczycie, z magnesami ciężko go ruszyć 😉
• Nie oblewać wrzącym chloroformem, jeszcze nie spotkałem plastiku, który by to przetrwał

Wycena:

1. Nakrętki: ok. 0.2 PLN (ocynk)
2. Pręt gwintowany ocynk 4.8: 3 PLN
3. Filament: na oko jakieś 5-10 PLN
4. Magnesy (3 szt. 10x2, N38): 3 PLN
5. Druk: 2h, 240W = ~0.5kWh * 2 PLN = 1 PLN

Razem: 20 PLN... (statyw bez osprzętu, z osprzętem w wersji taniej jakieś 30 PLN, w wersji drogiej jakieś 50-60 PLN)

Teraz pozostaje zaprojektować uchwyty, ale tutaj mam pewną koncepcję do wykorzystania, która będzie musiała być przeiterowana przez kilka wersji, by ją dopracować...

EDIT:

Dorobiłem uchwyt pod łapę (też na pręt 8mm), aktualnie jest to sam uchwyt z miejscem na nakrętkę... teraz trzeba zaprojektować jakąś łapę odporną termicznie...

Łożysko pozwala w łatwy sposób zmieniać położenie uchwytu w pełnym zakresie obrotowym, a dolna część pozwala na pozycjonowanie wysokości uchwytu przy użyciu nakrętki (zwykłej).

Edytowano Sierpień 7, 2022 przez H1M4W4R1

[ethanak]

Fajne, ale...

Dnia 6.08.2022 o 09:37, H1M4W4R1 napisał:

dla 10x2 trzeba dokładnie wyczyścić pozostałości podpór

Chcesz powiedzieć, że masz taką fajansiarską drukarkę z fajansiarskim slicerem co nie potrafi zrobić centymetrowego mostu??? Przecież w tym miejscu supporty nie są potrzebne!

Dnia 6.08.2022 o 09:37, H1M4W4R1 napisał:

Nie oblewać wrzącym chloroformem, jeszcze nie spotkałem plastiku, który by to przetrwał

Próbowałeś PA? Z ciekawości pytam bo w teorii na chloroform jest odporny a temperatura wrzenia chloroformu mu nie straszna...



[H1M4W4R1]

Lol zapomniałem odpisać xD

Ogólnie drukarka robi mosty, ale byłem zbyt leniwy by dodawać blokady podpór...

PA nie próbowałem, ale pewnie kolejne sztuki będą z PP.

Dzisiaj wreszcie zabrałem się za mocowanie krzyżowe, bo oryginalny pomysł był do bani...

Dnia 6.08.2022 o 09:37, H1M4W4R1 napisał:

Funkcjonalność fajna, ale jednak stabilność była tak zacna, że potrafiło się samo wysunąć... Skurcz PLA czasami potrafi popsuć plany 😞

Nowa wersja mocowania jest aktualnie zrobiona z PETG (i nie spodziewam się raczej nieplanowych wycieków chemikaliów na mocowanie, prędzej na pręt czy łapę, na którą mam już koncept, ale muszę zamówić parę prętów i wężyka silikonowego 😄)

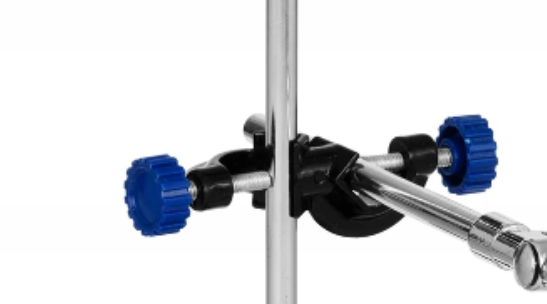

Ostateczne mocowanie wygląda tak. Wcześniej próbowałem odwzorować typowe (takie jak poniżej), ale PETG było zbyt giętkie i pod wpływem masy się uginało tak mocno, że nie spełniało swojego zadania. Za to PLA było tak kruche, że bałbym się tam dać większe obciążenie niż 25g... Większość próbek pękła przy 100g...

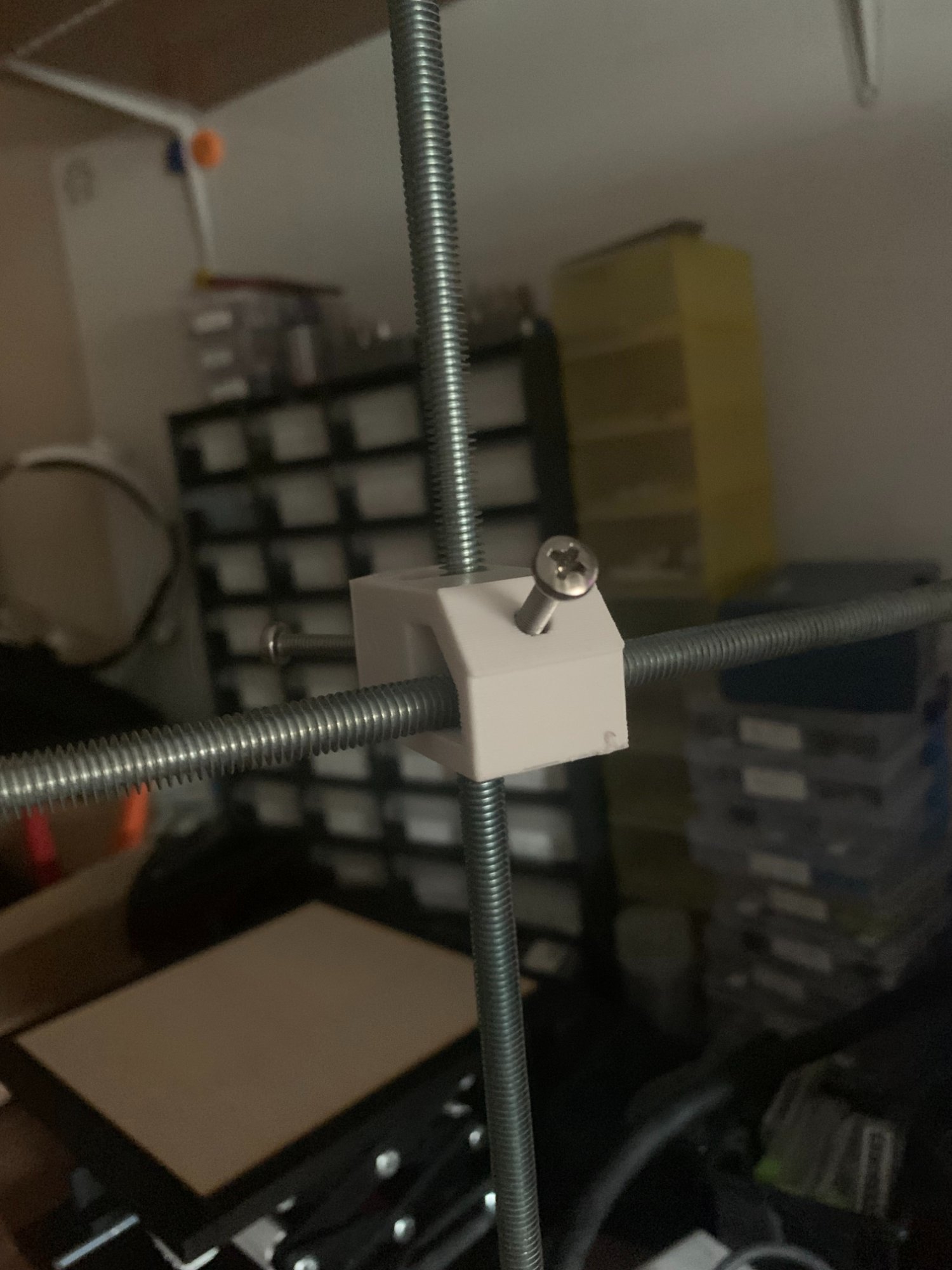

Pliki do pobrania - mocowanie: ClampAdapter.zip
