Identyfikacja smd


_LM_

Pomocna odpowiedź

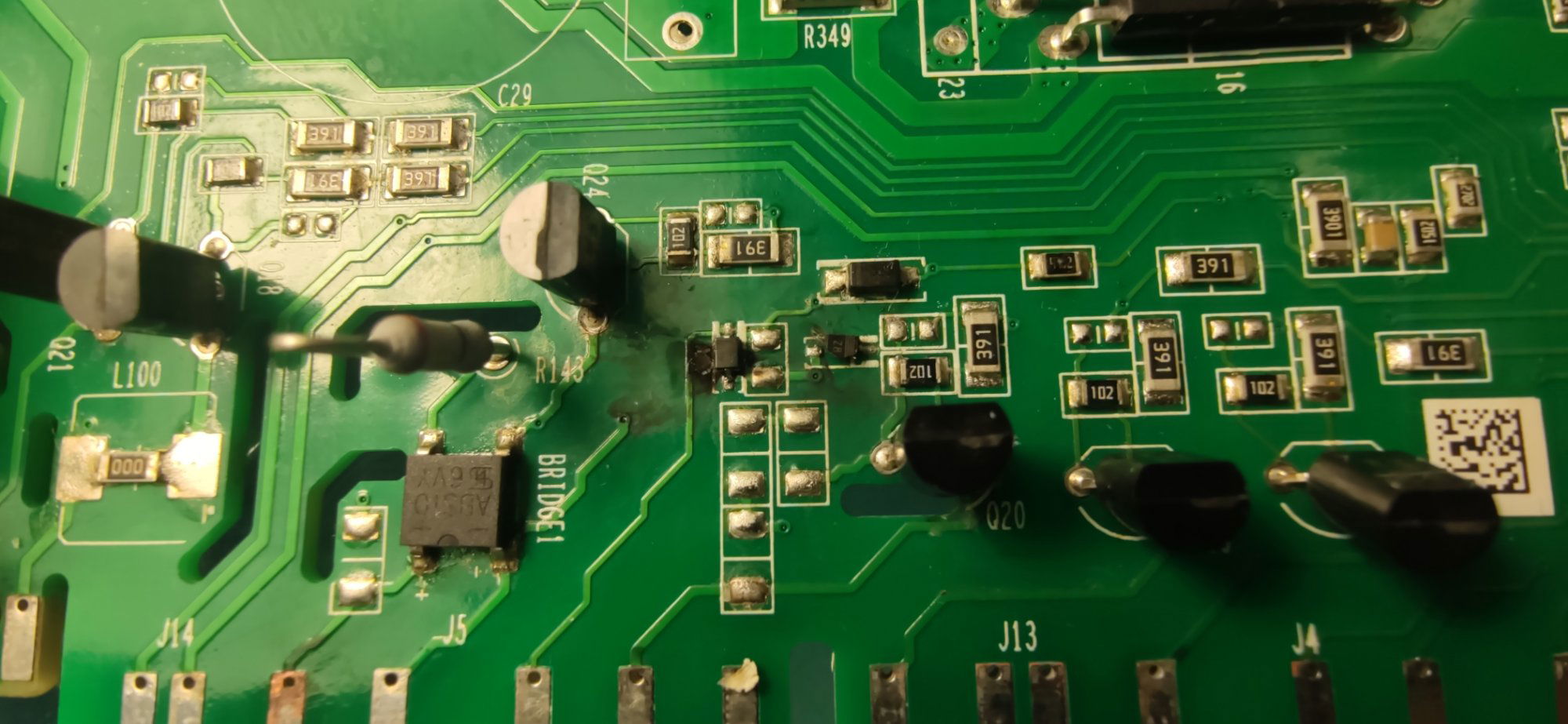

Potrzebuję rozkodować element widoczny na zdjęciu, jest najprawdopodobniej dioda zenera, z tym że nie mogę znaleźć dokładnych parametrów.


Chodzi o te małe pchełki. Opis Z8 i pięć kresek przy krawędzi obudowy.

Edytowano przez _LM_
Link do komentarza
Share on other sites

(edytowany)

@Belferek

Zrobiłem dokładniejsze zdjęcie

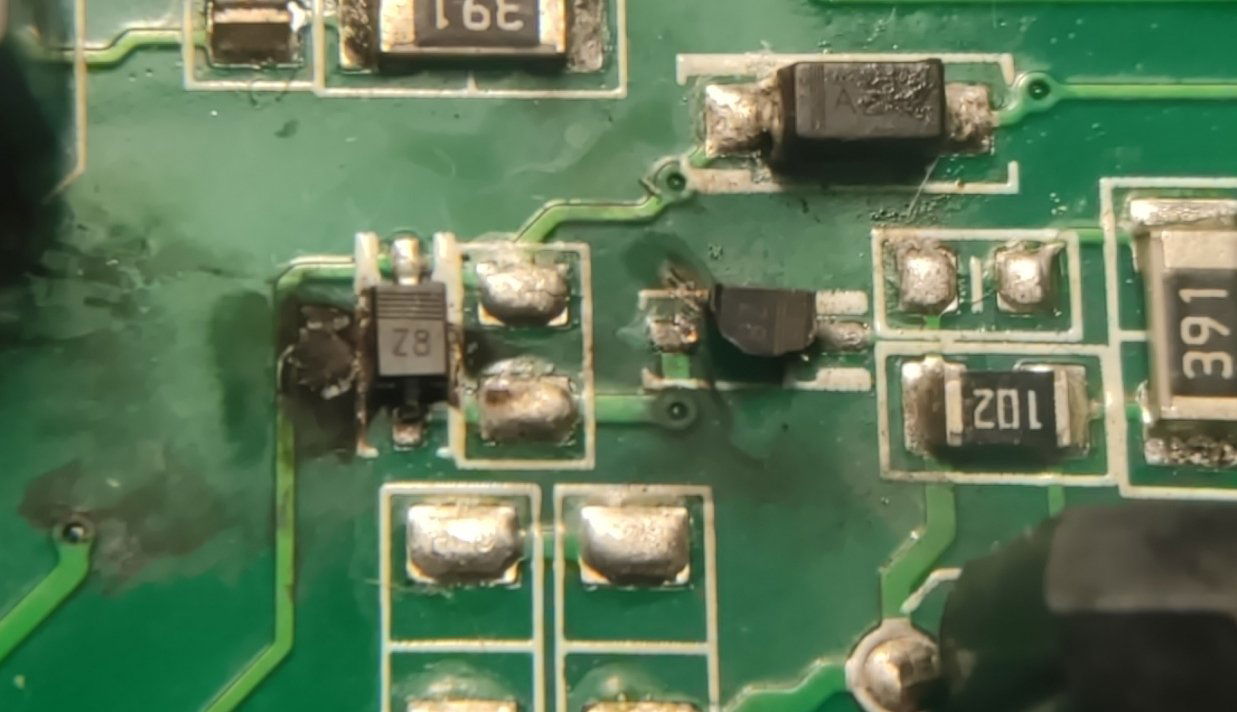

Na więcej mi telefon nie pozwala. Chodzi o te dwa małe przypalone punkty, są to najpewniej diody zenera lecz nie mogę się doszukać ich konkretnych parametrów

Edytowano przez _LM_
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

(edytowany)

@keram167 zaoszczędziłeś mi sporo czasu na szukanie tego symbolu bo co rusz to inne wyniki miałem. Czy ilość tych małych pasków świadczy o napięciu zenera? Bo tak by to wyglądało logicznie biorąc.

Edytowano przez _LM_
Link do komentarza
Share on other sites

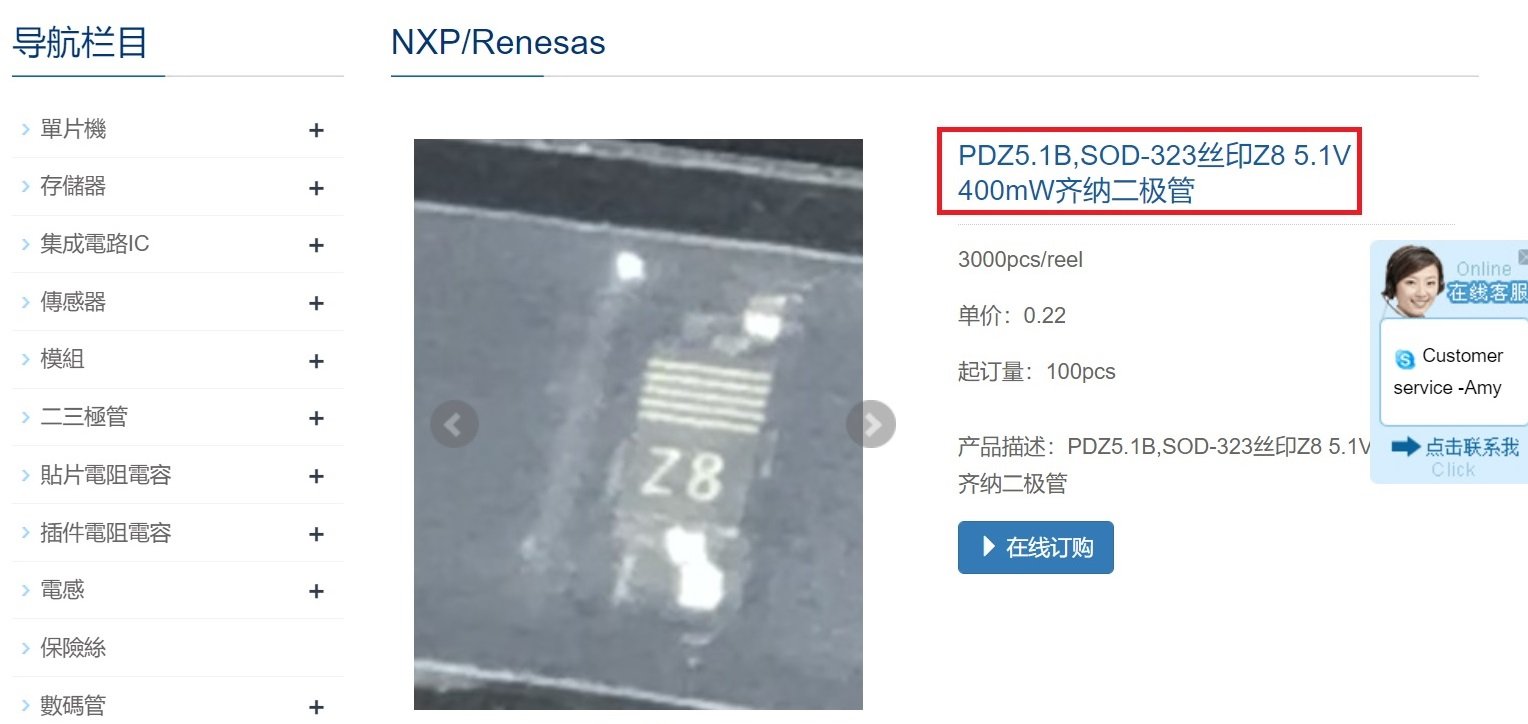

Z manuala z pierwszego linku wynika, że napięcie dla tych zenerek jest kodowane właśnie symbolem literowo-cyfrowym np. Z8 = 5V1, dla Z0 = 2V4 i tak aż do ZU = 36V ( typoszereg E24 ). Więc paski raczej nie są oznaczeniem napięcia. Za mało danych, zdjęć żeby stwierdzić co one mogą oznaczać - może oznaczenie katody ?
