Najmniejszy gabarytowo nadajnik dla termometru.

[doegedomita]

Dzień dobry Wszystkim!

Chciałem sobie zbudować mini termometr, z którego będzie można zdalnie odczytywać temperaturę. Odlległość niewielka, około pół metra, zakres to ok 20 - 40 stopni.

Zależy mi aby całość była maksymalnie mała, razem z baterią ok 1 - 2 cm średnicy.

Z odczytem temperatury nie ma problemu. Nie mam natomiast pomysłu jak odczytać takie dane zdalnie.

Moduły wifi raczej nie mają takich małych gabarytów. Myślałem też o RFID, ale obawiam się że odległość trochę za duża.

Może macie jakieś pomysły jak coś takiego zrealizować? Jakiś mini nadajnik, albo jakiś czytnik, który zadziała na taką odległość?

[_LM_]

Podczerwień. Zrób mikropilota

[_LM_]

No chyba że przez ścianę to ma iść

[H1M4W4R1]

Chyba tylko customowa płytka z np. nRF24L01, kwarce w SMD nie są duże, układ pracuje w logice 3.3V, więc kondensatory 0402 / 0201 spokojnie dadzą radę (są do 5-6V zwykle).

 Największy element to antena... Którą trzeba dobrze zaprojektować, ale gdzieś widziałem stronkę z kalkulatorem.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[_LM_]

No i nrf w uśpieniu pobiera poniżej mikroampera

[doegedomita]

Dzikuję za podpowiedzi.

@_LM_  podczerwień odpada, ale taki malutki moduł może by się nadał, tyle, że te oryginalne płytki trochę duże.🤔 trzeba by coś samemu sklecić, albo na pająka poskładać. Zawsze to jakiś trop. Dzięki @H1M4W4R1 .

Z zasilaniem to niewielki problem, bo pomiary powinny być dostępne przez max 1h.

Tak mi też chodzi po głowie technologia RFID. Tyle, że nie ogarniam tego za dobrze, ale czytałem o takich co z kilkudziesięciu cm coś tam jeszcze zczytują. Nie wiem tylko jaka najmniejsza antena dałaby radę, ale wydaje mi się, że bywją dosyć małe breloki z takim czymś. No i nie wiem czy są jakieś możliwości żeby toto dookólną miało antenkę. Może się ktoś orientuje?

Albo może ktoś z Was kojarzy jak działają takie termometry, które można połknąć i potem zdalnie monitorować temperaturę wewnątrz organizmu? Też byłoby spoko.





[farmaceuta]

24 minuty temu, doegedomita napisał:



@_LM_ @H1M4W4R1które można połknąć i potem zdalnie monitorować temperaturę wewnątrz organizmu





I nie boisz się że taka samoróbka może zrobić ku ku?😉

[doegedomita]

Nie. Nie chcę tego połykać, tylko kojarzę, że są takie rzeczy ale nie wiem jak działają. Może ktoś coś wie o tym?

[_LM_]

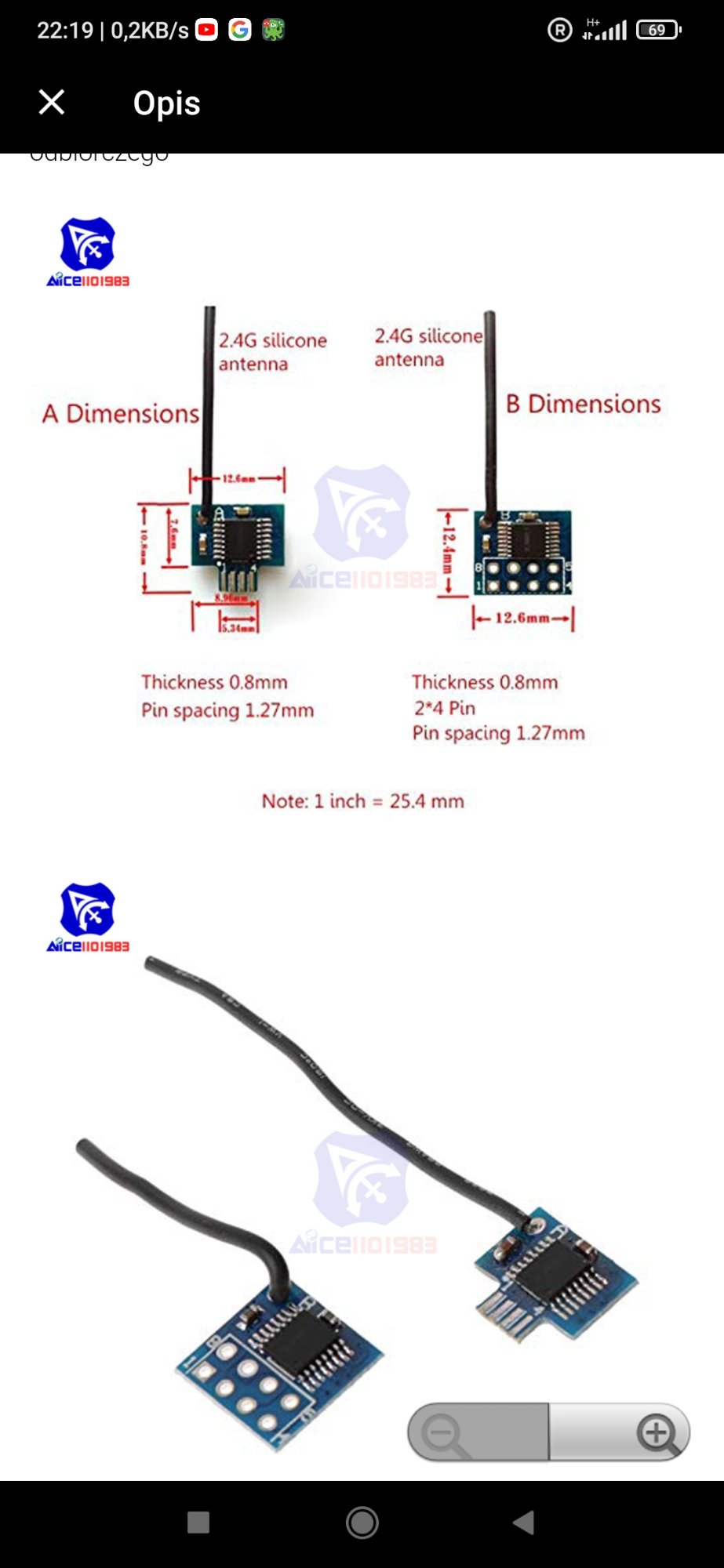

https://sklep.avt.pl/bezprzewodowy-modul-nadawczo-odbiorczy-xy-wb-2-4ghz-3-3v.html patrząc po rozmiarach rezonatora to musi mieć minimalne rozmiary. Niestety nie są podane w ofercie

[_LM_]

Jeszcze mniejszy niż potrzebujesz 😉

[_LM_]

A jeszcze mniejsze to chyba już proste nadajniki jedno tranzystorowe ze stabilizacją kwarcową.

[Treker (Damian Szymański)]

A jakieś gotowe, bezprzewodowe czujniki Bluetooth/Wifi temperatury od Xiaomi nie spełnią tego wymogu?  Na pewno są takie, które mają około 3 cm, może bez obudowy dałoby się jeszcze zejść? Tutaj masz jeszcze takie maleństwa: https://inode.pl/iNode-Care-Sensor-T,p,24

[doegedomita]

Dzięki @Treker !

Od Xiaomi takich maleństw nie kojarzę, ale poszukam. Dzięki za trop.

Ten czujnik w pastylce też ciekawy. Jak nie znajdę nic innego, to chyba przy nim zostanę 🙂.

[matsobdev]

Albo jakieś małe moduły z nRF52805 np., po taniości na Aliexpress. Jest już zaprogramowany, Attiny jakieś w SO8, żeby z DS18B20 czytało i podawało dalej. Nie gotowiec, ale w pająku można ugrać na grubości. DS też w SO8 jest albo spiłować TO-92.

Edytowano Październik 31, 2022 przez matsobdev

[_LM_]

Wow 9*9mm ale pikulik
