NE555 jako kontroler poruszania się silnika


Hordi

Pomocna odpowiedź

Witam,

Jest to mój pierwszy post na tym forum więc z góry przepraszam jeśli coś opiszę nie tak.

Od jakiegoś czasu testuje sobie kilka rozwiązań związanych z NE555, mniej lub bardziej skomplikowane operacje.

Jest jedna rzecz, która nie wiem czy w ogóle jest możliwa. Prawdopodobnie przy użyciu dwóch NE555



Problem jest taki, chcę aby układ samoistnie poruszał silnik w prawo przez chwilę na małych obrotach następnie po 30 min ma się poruszyć w lewo też na chwilę i tak w kółko



Czy jest to możliwe ?



Pozdrawiam

Link do komentarza
Share on other sites

Dziękuję za zainteresowanie tematem @Treker,

Odpowiadając na pytanie, silnik DC 3V zwykły, zasilany napięciem 4,5V

Zastanawia mnie czy można stworzyć taki obwód który będzie działać w pętli,( którą wyżej bardziej szczegółowo opisałem 😄 ) do wyczerpania baterii albo kiedy ktoś przełączy guzik na off



Link do komentarza
Share on other sites

23 minuty temu, Hordi napisał:

Zastanawia mnie czy można stworzyć taki obwód który będzie działać w pętli,( którą wyżej bardziej szczegółowo opisałem 😄 ) do wyczerpania baterii albo kiedy ktoś przełączy guzik na off

Da się 😉

IMHO i tak musisz zrobić mostek z tranzystorów, więc możesz wykorzystać jakiś układ NAND, by odwrócić polaryzację na podstawie wyjścia drugiego NE555.

Coś w tym stylu: https://tinyurl.com/2hhxep3q, układy NE555 zastąpiłem sygnałem PWM dla szybszego rysunku 😉 P.S. da się pewnie to jeszcze zoptymalizować do pojedynczego 4x2in

Edytowano przez H1M4W4R1
  • Lubię! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

4 godziny temu, H1M4W4R1 napisał:

Da się 😉

IMHO i tak musisz zrobić mostek z tranzystorów, więc możesz wykorzystać jakiś układ NAND, by odwrócić polaryzację na podstawie wyjścia drugiego NE555.

Coś w tym stylu: https://tinyurl.com/2hhxep3q, układy NE555 zastąpiłem sygnałem PWM dla szybszego rysunku 😉 P.S. da się pewnie to jeszcze zoptymalizować do pojedynczego 4x2in

Cześć @H1M4W4R1,

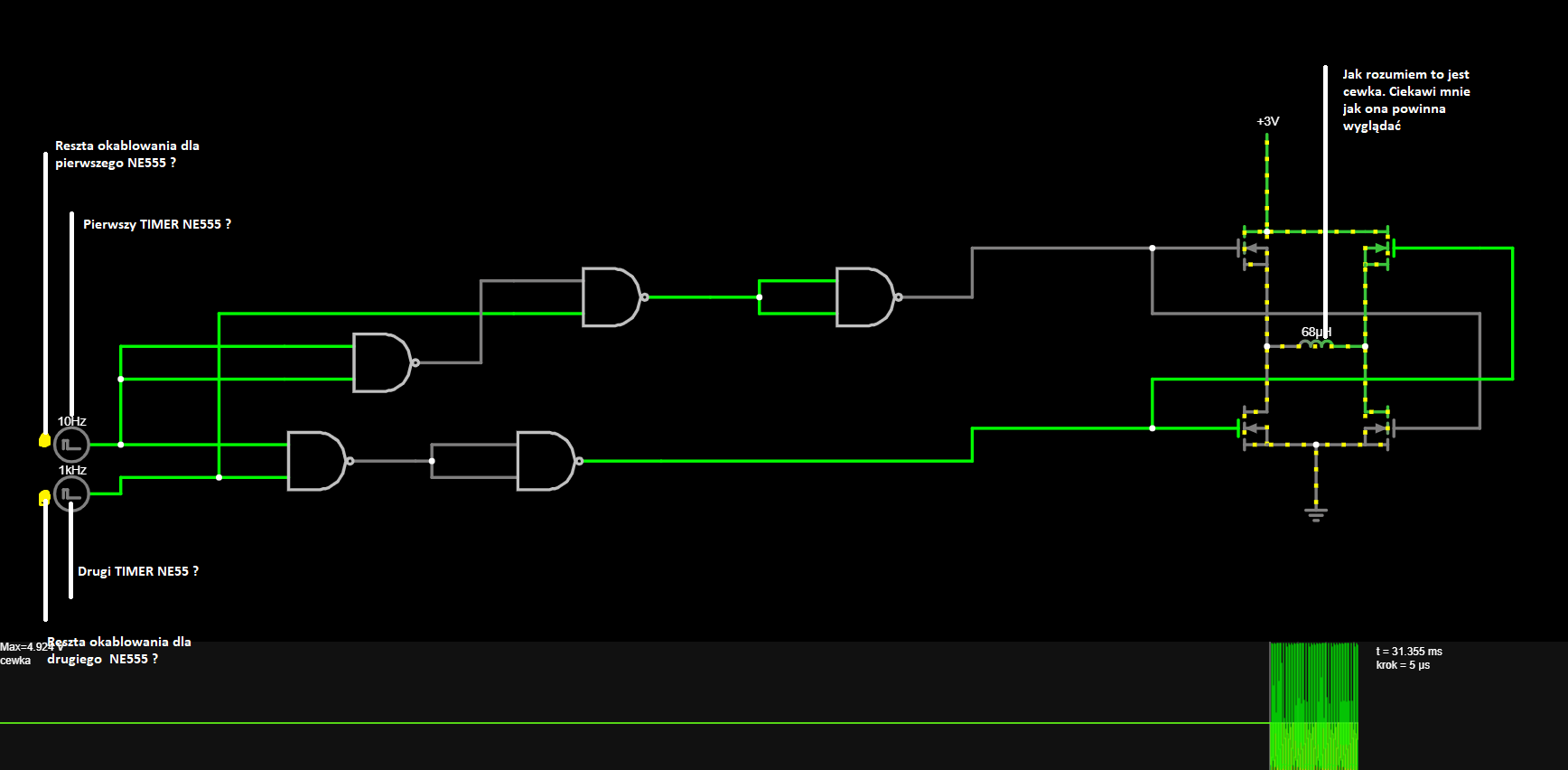

Dzięki za odpowiedź, mniej więcej rozumiem co muszę wykonać ale tak dla pewności dołączam screen.



Ciekawi mnie przede wszystkim wygląd tej cewki



Pytanie na forum.png

Link do komentarza
Share on other sites

17 godzin temu, Hordi napisał:

Ciekawi mnie przede wszystkim wygląd tej cewki

Pewnie wygląda jak Twój silnik. 🙂  Bo gdzie na tym schemacie masz silnik?

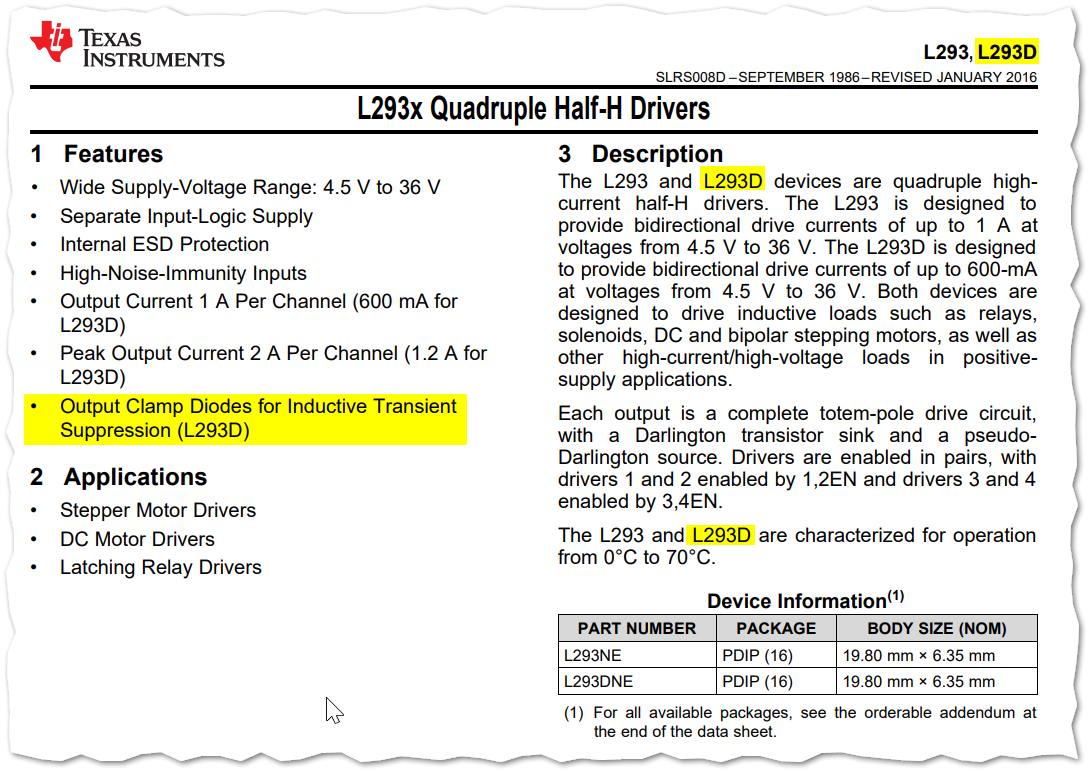

Możesz też rozważyć gotowy mostek H, np: https://www.ti.com/lit/ds/symlink/l293.pdf
Fajny projekt do nauki elektroniki: kultowy ne555, trochę NANDów, mostek i silnik...

  • Lubię! 1
Link do komentarza
Share on other sites

4 minuty temu, Hordi napisał:

Zaciekawiony Twoim pomysłem odnośnie "mostka H", czyli l293X, osobiście rozglądałem się pośród l293D

Ale my mówimy o tym samym mostku - spójrz jeszcze raz na dokumentację, którą podesłałem:


6 minut temu, Hordi napisał:

czy trzeba do tego użyć adurino ?

Nie trzeba. Można do tego użyć NE555, aby regulować obroty. Zwykłym przełącznikiem możesz terować kierunek, albo kolejny NE555. Jest dużo schematów w sieci, ale nie wklejam. NE555 i  L293D są dość tanie kup po 5 sztuk i dopiero jak spalisz po dwa, zerknij jak inni to robią. Największa frajda dojść samemu. Nawet jak coś będzie niedoskonałe, to tu na forum na pewno ktoś wytłumaczy dlaczego. I w ten sposób nauczysz się czegoś nowego. Lepsze to niż zrobienie gotowca bez świadomości po co jest 1/4 elementów.

  • Lubię! 2
Link do komentarza
Share on other sites

@pmochocki

Dnia 8.12.2022 o 00:04, pmochocki napisał:

Ale my mówimy o tym samym mostku - spójrz jeszcze raz na dokumentację, którą podesłałem:


Nie trzeba. Można do tego użyć NE555, aby regulować obroty. Zwykłym przełącznikiem możesz terować kierunek, albo kolejny NE555. Jest dużo schematów w sieci, ale nie wklejam. NE555 i  L293D są dość tanie kup po 5 sztuk i dopiero jak spalisz po dwa, zerknij jak inni to robią. Największa frajda dojść samemu. Nawet jak coś będzie niedoskonałe, to tu na forum na pewno ktoś wytłumaczy dlaczego. I w ten sposób nauczysz się czegoś nowego. Lepsze to niż zrobienie gotowca bez świadomości po co jest 1/4 elementów.

Znowu porobiłem parę testów, udało mi się nawet spalić jeden NE555 😄

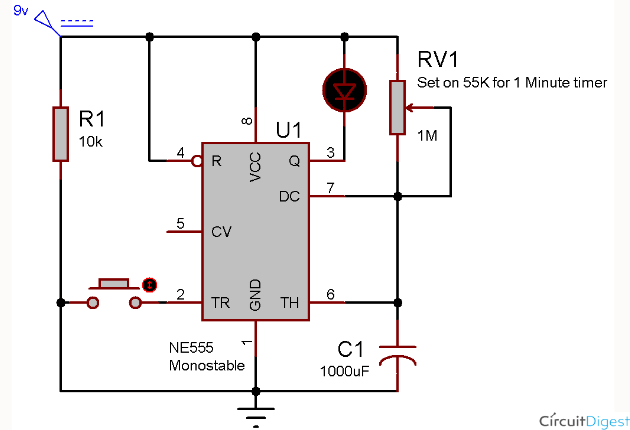

Niemniej mam jeden problem, użyłem tego schematu "TEST.png"

Oczekiwanym rezultatem jest zapalenie się diody minutę po tym jak został naciśnięty przycisk.

Stworzyłem samemu taki obwód ale w moim przypadku, dioda LED zapalała się od razu a po wciśnięciu przycisku po prostu świeciła jaśniej

Czy znajoma jest dla was przyczyna takiego stanu rzeczy ?

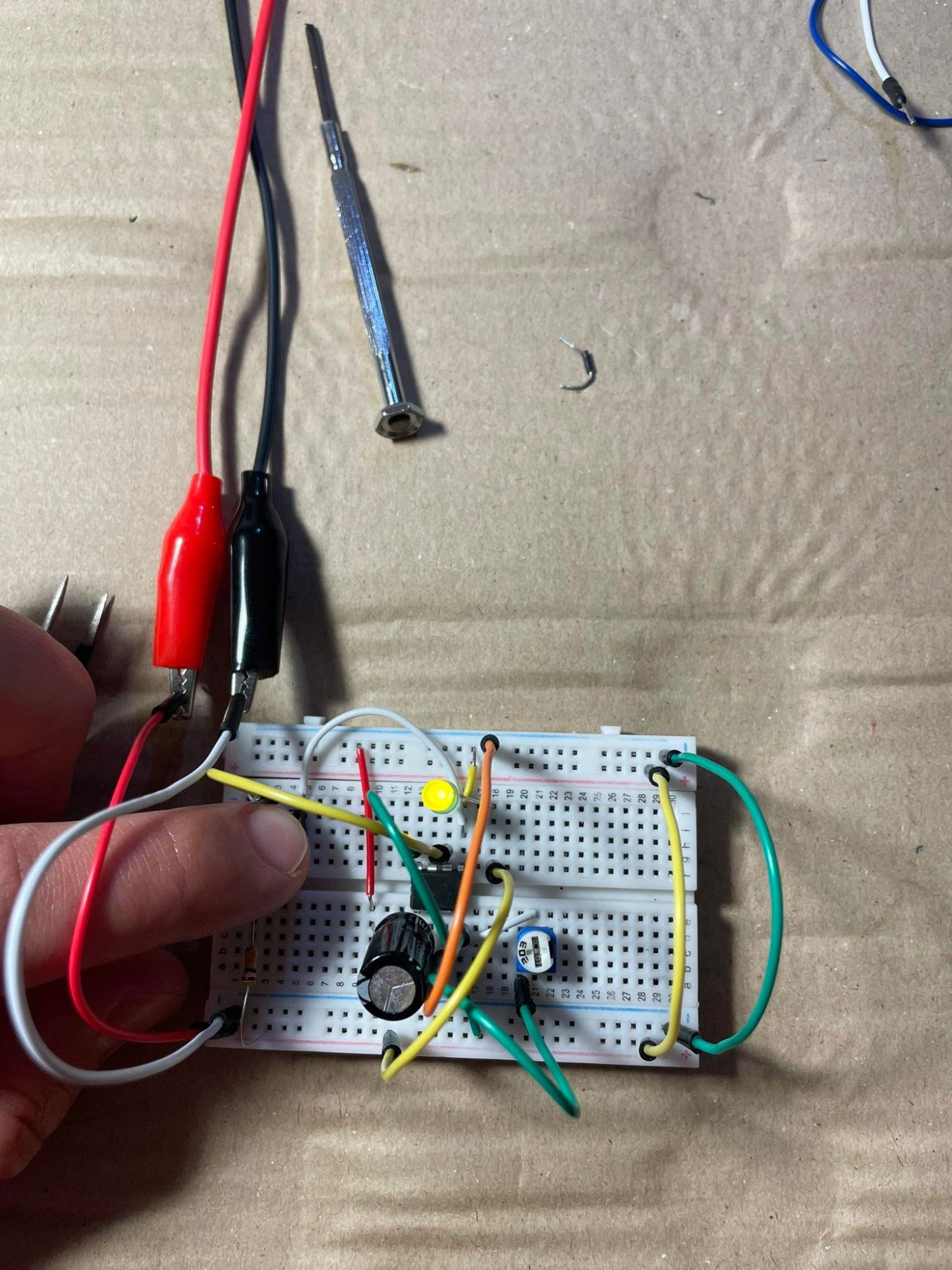

Dołączam zdjęcia
