Transoptor dla ws2812b

[_LM_]

Poszukuję transoptora dla izolowania sygnału sterującego diod adesowalnych lub gotowego rozwiązania które zapewni mi izolację galwaniczną pomiędzy sterownikiem a paskiem ledów. Ważne jest aby układ pracował z częstotliwościami do 800kHz

[pmochocki]

30 minut temu, _LM_ napisał:

Ważne jest aby układ pracował z częstotliwościami do 800kHz

A takie coś: 6N135

 https://www.tme.eu/pl/details/6n135-vis/transoptory-wyjscie-analogowe/vishay/6n135/?brutto=1&currency=PLN&gclid=Cj0KCQiA-oqdBhDfARIsAO0TrGFBpEJgXTvrRZVCb9Y8a1yKX5ith8l6qwapN6qdMWJUgqHH6ATFG9EaAmYKEALw_wcB

@_LM_ opiszesz w wolnej chwili co ciekawego robisz, że trzeba izolować galwanicznie?

[_LM_]

@pmochocki Dzięki. A buduję lampę led rgb dla brata, do doświetlania planu zdjęciowego. Będzie zasilana z akumulatorków a że zamówiłem dziadowską przetwornicę muszę od izolować układ sterujący od części wykonawczej bo dzisiaj spaliłem mikrokontroler. BTW jest to na tej płytce (ale poprawionej) co pokazywałem przy okazji twojego tematu o lutowaniu qfn. Dla mnie znów argument że póki niema ostatecznej wersji pcb to niema sensu zamawiać ich z jlpcb.

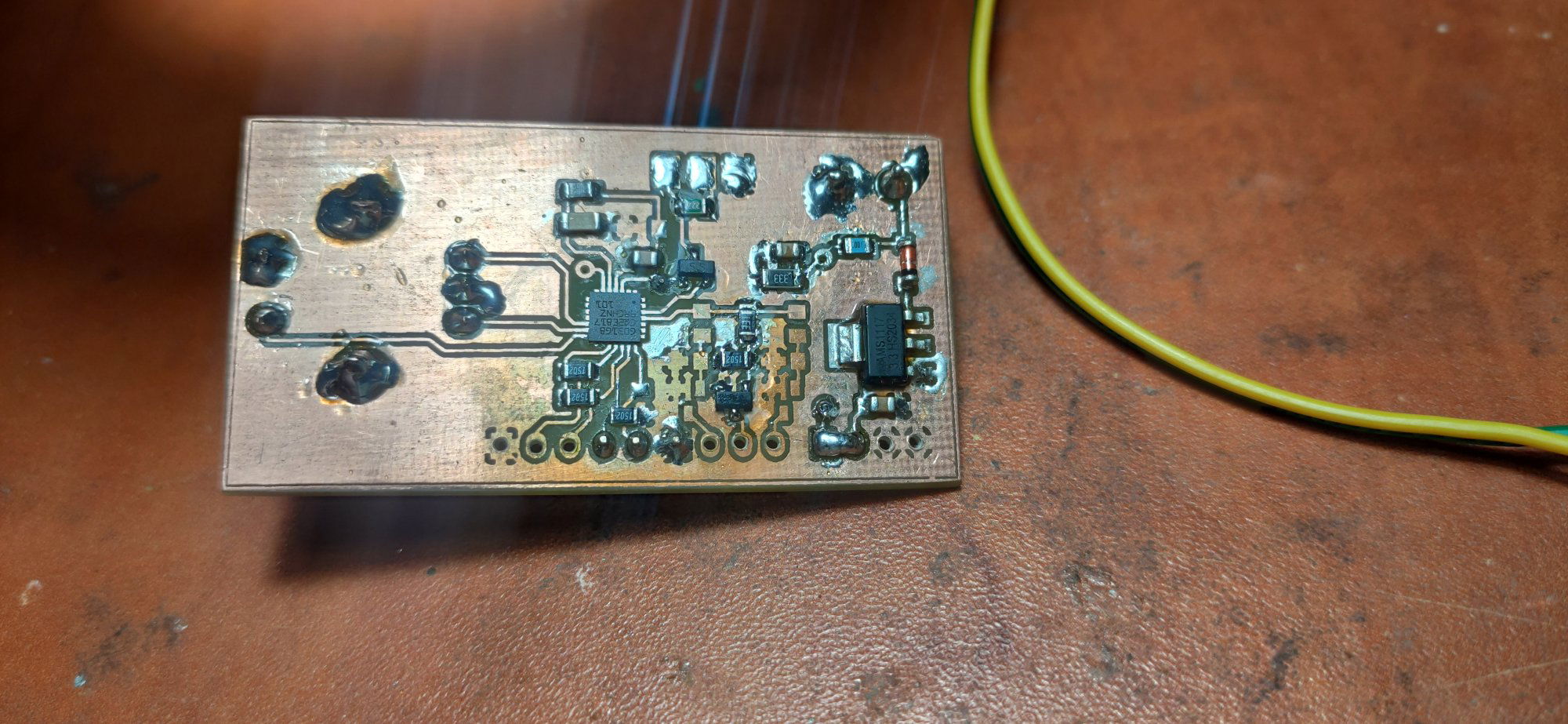

A taki amerykancki był ten prototyp

Edytowano Grudzień 21, 2022 przez _LM_

[H1M4W4R1]

3 minuty temu, _LM_ napisał:

Jakie DPI masz na drukarce? 😮 Dawno nie widziałem tak ostrych konturów;

P.S. jak trawisz płytkę to wytraw sobie kropkę na środku pola do wiercenia, wiertło będzie mniej uciekać 😉

Edytowano Grudzień 21, 2022 przez H1M4W4R1

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[_LM_]

5 minut temu, H1M4W4R1 napisał:

Jakie DPI masz na drukarce? 😮

To nie moja drukarka. W pracy mają, jest to jakiś starszy model, teraz nie pamiętam nawet nazwy. Ale poluję na nią że jakby robili wymianę sprzętu to odkupuję. Tu są ścieżki 10mils ósemki też wychodzą ładnie. Pójdę zrobić kolejne odbitki to sobie zanotuję dokładne parametry i Ci tutaj opiszę

Edytowano Grudzień 21, 2022 przez _LM_

[_LM_]

10 minut temu, H1M4W4R1 napisał:

P.S. jak trawisz płytkę to wytraw sobie kropkę na środku pola do wiercenia, wiertło będzie mniej uciekać 😉

Przede wszystkim koniecznie muszę wymienić wiertła. Zastanawiam się nawet czy nie kupić takich mikro frezów do wiercenia, co o tym myślisz?

[H1M4W4R1]

1 godzinę temu, _LM_ napisał:

Zastanawiam się nawet czy nie kupić takich mikro frezów do wiercenia, co o tym myślisz?

Ja używam chińskich wiertłek na 3.125mm

[Treker (Damian Szymański)]

Do tego dobry statyw i można wiercić 😉 Ja już od jakiś 10 lat używam Proxxona na małym statywie i jestem mega zadowolony. Sprawdza się do takich prac bardzo fajnie.

[H1M4W4R1]

6 minut temu, Treker napisał:

Ja już od jakiś 10 lat używam Proxxona na małym statywie i jestem mega zadowolony.

Ja używałem DREMEL'a, ale zawsze minimum jedna dziura była nie tam gdzie powinna... Teraz mam frezarkę to nie muszę się tym martwić 😉 Cały proces produkcji na jednym urządzeniu, jaka to wygoda... (Poza hałasem przy wycinaniu PCB z laminatu ~90-100dB).

[_LM_]

Frezarka prędzej czy później też będzie, jeszcze rozważam jak się za to wziąć. Czy kupić i przerobić najtańszą 3018GRBL, czy może poskładać https://www.thingiverse.com/thing:3004773 raczej skłaniam się ku drugiej opcji

Edytowano Grudzień 22, 2022 przez _LM_

[H1M4W4R1]

18 minut temu, _LM_ napisał:

Frezarka prędzej czy później też będzie, jeszcze rozważam jak się za to wziąć. Czy kupić i przerobić najtańszą 3018GRBL, czy może poskładać https://www.thingiverse.com/thing:3004773 raczej skłaniam się ku drugiej opcji

Obie będą się bujać. Jak chcesz robić frezarkę pod PCB to tylko na prowadnicach liniowych, bo inaczej będzie "a ja bujam się". Do tego najlepiej śruby kulowe, ale jak chcesz na start przyoszczędzić to trapezówki 12xN (o ile pamiętam śruby kulowe fi12 idzie dostać).

Do PCB potrzebujesz ogromnej sztywności maszyny, gdyż najmniejsze luzy powodują dramatyczne efekty (wiem z autopsji).

P.S. ew. zamiast prowadnic liniowych możesz zrobić jaskółki.

Edytowano Grudzień 22, 2022 przez H1M4W4R1

[_LM_]

Do wiercenia ewentualnie wycinania nietypowych kształtów. Wątpię aby udało mi się zrobić taką aby uzyskać ścieżki 8...10mils

[H1M4W4R1]

17 minut temu, _LM_ napisał:

Wątpię aby udało mi się zrobić taką aby uzyskać ścieżki 8...10mils

Sztywna rama i małe bicie wrzeciona, a możesz zejść nawet do 5. Tutaj przykład mało-sztywnej maszyny, która to potrafi:



[pmochocki]

Ale fajne zabawki... Trzeba zacząć projektować więcej płytek, aby nie było wyrzutów sumienia przy zakupie... 😉

[_LM_]

Wracając do tematu, zamówiłem 6N137 https://pdf1.alldatasheet.pl/datasheet-pdf/view/112239/FAIRCHILD/6N137.html ponieważ mam go na miejscu a parametry wg DS są równie dobre jak tego 6N135. Jedyny mankament jest taki że ma obudowę DIP - 8
