Transoptor wysokonapięciowy TLP627(4) czy inne rozwiązanie?


Kuba83

Pomocna odpowiedź

Witam!

Wpadłem na ten układ.

https://www.instructables.com/Make-Nixie-Clock-With-Arduino-in-MDF-Wood-Case/

bo mam 18 lamp NIXIE LC-516 i pojutrze do mnie dojdzie jeszcze 8 ruskich IN-12B, mam też 6 podstawek pod IN-12.

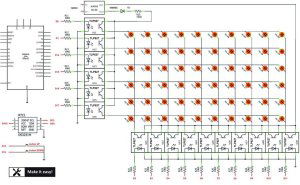

Chodzi mi o jedną kwestię: otóż to zastosowano transoptory TLP627, które mają Uce max 300V, tu będzie zasilanie około 200V, zwykły, tani CNY17 czy jego tysiące klonów, nie dadzą rady.

czy da się to gdziekolwiek kupić, poza Aliexpress?

W TME już nie ma, gdzie indziej wersje pojedyncze w chorych cenach.


Czy nie szło by pominąć separację i z wyjść Arduino sterować tranzystorami MPSA42?

Bo nic innego o tak wysokim napięciu pracy nie jest osiągalne w polskich sklepach internetowych czy na Allegro.

Link do komentarza
Share on other sites

10 godzin temu, Kuba83 napisał:

czy da się to gdziekolwiek kupić, poza Aliexpress?



Oczywiście, ale licz się z tym, że Poczta Polska albo DHL dowalą opłaty za obsługę celną 😉 I nie licz, że będzie tanio, wiele elementów wysokonapięciowych jest cholernie drogich.

https://www.lcsc.com/product-detail/Optocouplers-Phototransistor-Output_TOSHIBA-TLP627-F_C96253.html

https://www.lcsc.com/product-detail/Optocouplers-Phototransistor-Output_span-style-background-color-ff0-TOSHIBA-span-TLP627-4-F_C2987290.html

Chyba, że znów mają opcję DDP...

Link do komentarza
Share on other sites

16 godzin temu, H1M4W4R1 napisał:

Oczywiście, ale licz się z tym, że Poczta Polska albo DHL dowalą opłaty za obsługę celną 😉 I nie licz, że będzie tanio, wiele elementów wysokonapięciowych jest cholernie drogich.

https://www.lcsc.com/product-detail/Optocouplers-Phototransistor-Output_TOSHIBA-TLP627-F_C96253.html

https://www.lcsc.com/product-detail/Optocouplers-Phototransistor-Output_span-style-background-color-ff0-TOSHIBA-span-TLP627-4-F_C2987290.html

Chyba, że znów mają opcję DDP...

Witam!

No to....lipa🤬

A czy ten układ można zrobić BEZ optoizolacji?

Bo tutaj akurat będzie separacja galwaniczna od sieci 230V, NIXIE będą zasilane z przetwornicy czy transformatora 230/120V, takiego do golarek hotelowych, i podwajacz napięcia do tego.

Zresztą pierwszy raz widzę takie dziwadło, chyba chodziło o pokazanie, że jest element, taki jak TLP626 i jego przykładowe zastosowanie.

Zazwyczaj w takich układach stosuje się MPSA42 i 92, zależy od układu, sterowane wprost z wyjść Arduino, każdy amatorski zegarek NIXIE miał zwykle przy takim układzie zwykłe tranzystory , pierwszy raz widzę optoizolację.

Podoba mi się ten układ, tylko cena za TLP627 mi się nie podoba.

A, że układy wysokonapięciowe są drogie, to wiem na przykładzie białoruskich K155ID1, czyli SN74141, tylko w byłym ZSRR to robią, bo tam NIXIE są uważane za w miarę nowoczesną technologię....widać po tej wojnie, jaka tam "nowoczesność" jest. I w ten sposób K155ID1 kosztuje 20zł na Allegro, na szczęście mam 11 sztuk kupowanych po 10zł😀

Kiedyś(20-30 lat temu), tranzystor BU508A też było drogi, bo był powszechny w telewizorach CRT, psuł się często, bo pracował w stopniu końcowym odchylania poziomego, jak był chodliwy, to i podrabiany na potęgę, takich "kwiatków"  było pełno kiedyś, ja te czasy pamiętam, bo ma już 40 lat na karku.

 Kolega pomógł mi w tym temacie

Może i tu coś się da wymyślić?

Na razie męczę się z rosyjskimi lampami VFD ale to też by się przydało.....szczególnie, że lamp NIXIE mam pełno a zegarków nigdy za wiele u mnie, podobnie jak starych kalkulatorów  po 10-30zł, bo jak się stale liczy pieniądze, to podobno ich przybywa😂

Może jak będzie więcej zegarków, to i czasu więcej będzie.....

Ten projekt ma jakiś sens, bo nie wymaga K155ID1, a jakby wydać 120zł na same drivery lamp, to trzeba mieć źle z głową, bo jak widać są prostsze sposoby.

  • Lubię! 1
