Cześć, czy taki moduł mogę podpiąć do esp32?

Tzn, zasilanie modułu 5V, wejścia IN modułu bezpośrednio do wyjść esp32.

W modułach przekaźników sterowanych tylko stanem niskim jest słynna zworka między jd-vcc, a vcc, pozwalająca rozdzielić zasilanie modułu od zasilania cewek.

W tym module jest tylko zworka wybierająca sposób wyzwalania przekaźników.

Link do komentarza
Share on other sites

Jest optoizolacja to jak najbardziej można, z resztą w opisie napisano że sterowanie od 3V. Dla 100proc pewności poszukałbym schematu tego modułu.

Link do komentarza
Share on other sites

Witam!

Można użyć do ESP...tak samo, jak na wejście układu TTL można podać stan 3,3V z ESP, bo dla logiki TTL, logiczna "1" jest  od 2,5V.

Przekaźnik z optoizolacją nie będzie sam wystawiał stanu wysokiego, jeśli zworka jest ustawiona na sterowanie stanem wysokim, odwrotnie nie, moduł  ESP ulegnie zniszczeniu, dostając  5V na pin GPIO.

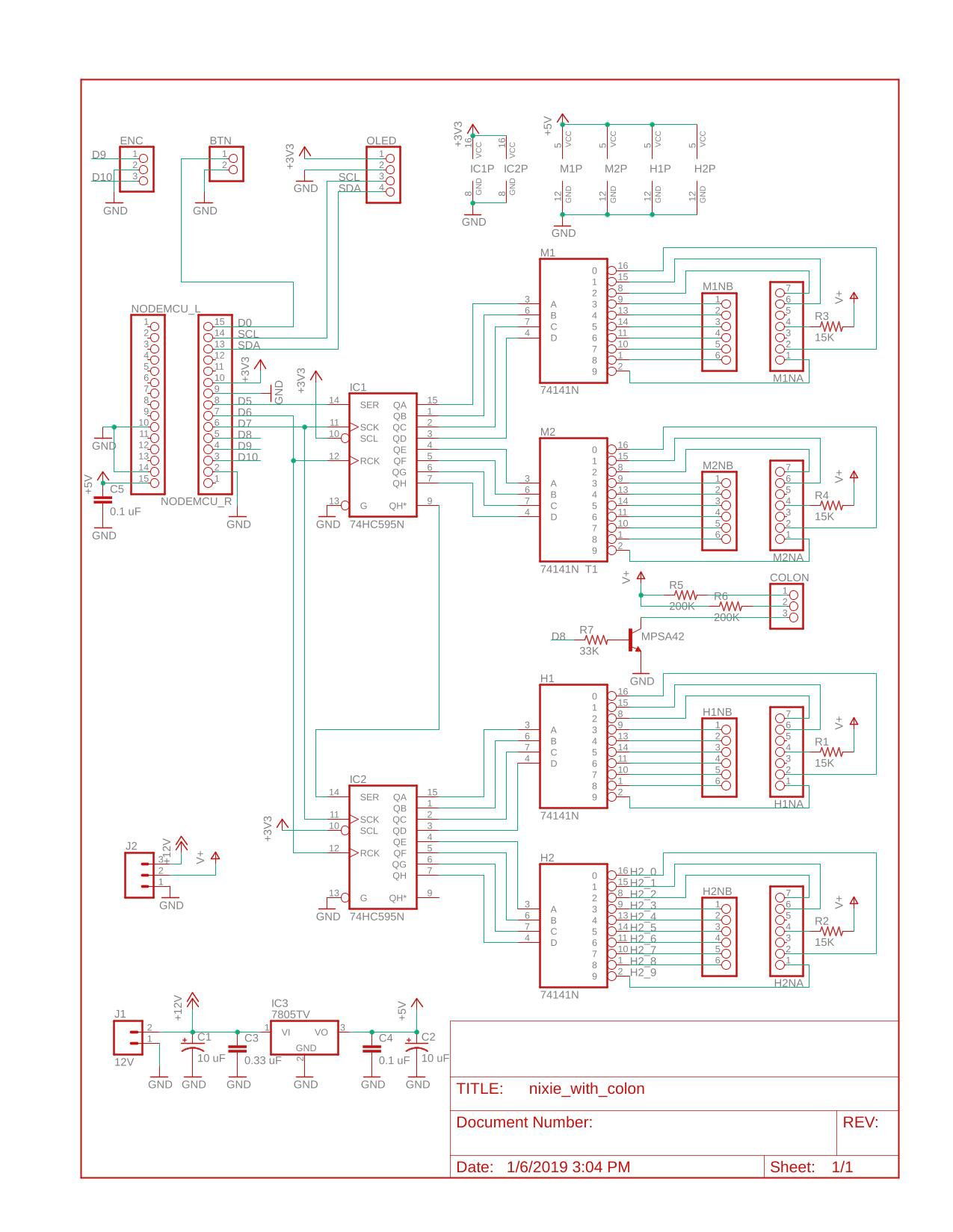

Weź  sobie ten schemat zobacz, że rejestry przesuwne  są zasilane 3,3V, zaś dekodery BCD 5V,(te są tutaj dla NIXIE, ja stosuję ten układ do wyświetlaczy 7-segmentowych, niemniej zasada jest ta sama), zaś sterowanie dekoderów BCD jest w logice 3,3V, przy , typowym dla TTL, zasilaniu 5V.

Zasada ta nie działa w drugą stronę, bo dla "pożenienia" logiki 5V TTL z ESP 3,3V jest już potrzebny konwerter stanów logicznych, jeśli 5V ma być podane na pin  GPIO w logice 3,3V, w tym przypadku tak nie jest.

5V-3,3V example.jpg

Link do komentarza
Share on other sites

Dnia 12.06.2023 o 01:00, Kuba83 napisał:

Witam!

Można użyć do ESP...tak samo, jak na wejście układu TTL można podać stan 3,3V z ESP, bo dla logiki TTL, logiczna "1" jest  od 2,5V.

Przekaźnik z optoizolacją nie będzie sam wystawiał stanu wysokiego, jeśli zworka jest ustawiona na sterowanie stanem wysokim, odwrotnie nie, moduł  ESP ulegnie zniszczeniu, dostając  5V na pin GPIO.

Weź  sobie ten schemat zobacz, że rejestry przesuwne  są zasilane 3,3V, zaś dekodery BCD 5V,(te są tutaj dla NIXIE, ja stosuję ten układ do wyświetlaczy 7-segmentowych, niemniej zasada jest ta sama), zaś sterowanie dekoderów BCD jest w logice 3,3V, przy , typowym dla TTL, zasilaniu 5V.

Zasada ta nie działa w drugą stronę, bo dla "pożenienia" logiki 5V TTL z ESP 3,3V jest już potrzebny konwerter stanów logicznych, jeśli 5V ma być podane na pin  GPIO w logice 3,3V, w tym przypadku tak nie jest.

5V-3,3V example.jpg

Czy mam z tego rozumieć, że do esp32 muszę kupić moduł przekaźników sterowany stanem wysokim?

Nie bardzo rozumiem co tu jest napisane. Zawsze myślałem, że taki moduł przekaźnika tylko „czyta” pin sterujący i zależnie od stanu steruje przekaźnikiem. Jak więc na pinie esp32 może pojawić się 5V z modułu przekaźnika.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

(edytowany)

Sklep powinien udostępnić schemat tego modułu i to rozwiałoby wszelkie wątpliwości. A tak to można jedynie gdybać. Pewnikiem jest że na GPIO od esp32 nie można podawać napięć powyżej 3.3V

Edytowano przez _LM_
Link do komentarza
Share on other sites

Wszystko zależy od tego jak czyta i co projektant uznał za "stan niski".
