Weryfikacja schematu - Wykrywacz Tupnięcia

[_LM_]

Dla świętego spokoju bazy tranzystorów od triggerów ściągnął bym do masy, myślę że 100k w tym miejscu będzie wystarczające

[_LM_]

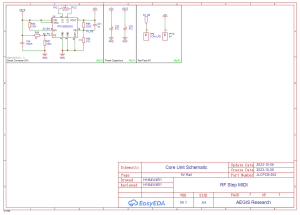

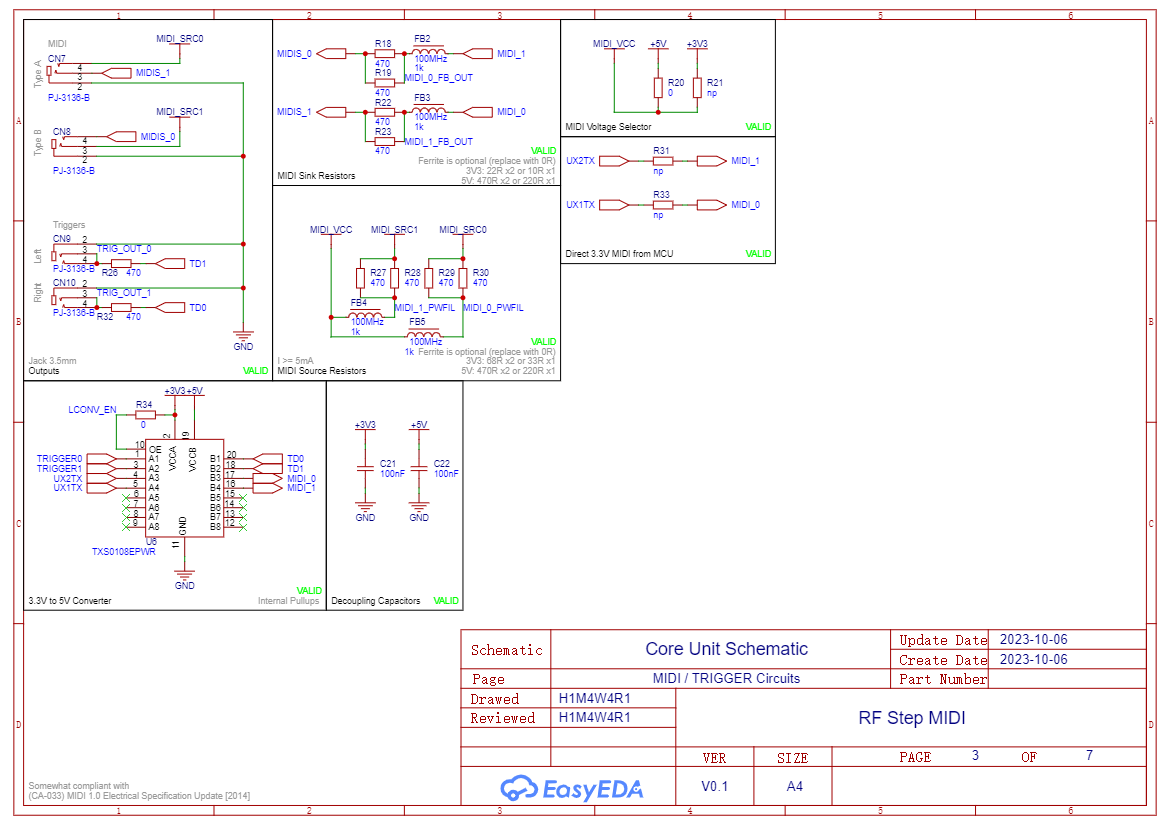

I jeszcze jedna uwaga dotycząca tej części schematu:

Nie sądzisz że dosyć łatwo pomylić złącza? Dla zasilań chyba byłoby dobrze mieć coś czego nie da się włożyć w pole inne niż dedykowane

[H1M4W4R1]

20 minut temu, _LM_ napisał:

Nie sądzisz że dosyć łatwo pomylić złącza? Dla zasilań chyba byłoby dobrze mieć coś czego nie da się włożyć w pole inne niż dedykowane

Ja to będę składał, więc raczej nie pomylę 😛 Ciężko tam będzie upchać cokolwiek innego (ale mam te czerwone JST z przewodami, to zawsze można wlutować "na kablu").

36 minut temu, _LM_ napisał:

Dla świętego spokoju bazy tranzystorów od triggerów ściągnął bym do masy, myślę że 100k w tym miejscu będzie wystarczające

Zapomniałem o update, ale na PCB już nie było tranzystorów. Najnowsza wersja z PCB: [TXS0108EPWR zastąpił tranzystory, lepsza stabilność i mniej problemów z nadprogramowymi rezystorami]

Edytowano Październik 6, 2023 przez H1M4W4R1

[H1M4W4R1]

Dobra chyba to może iść do produkcji...

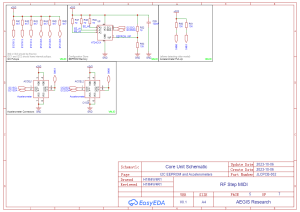

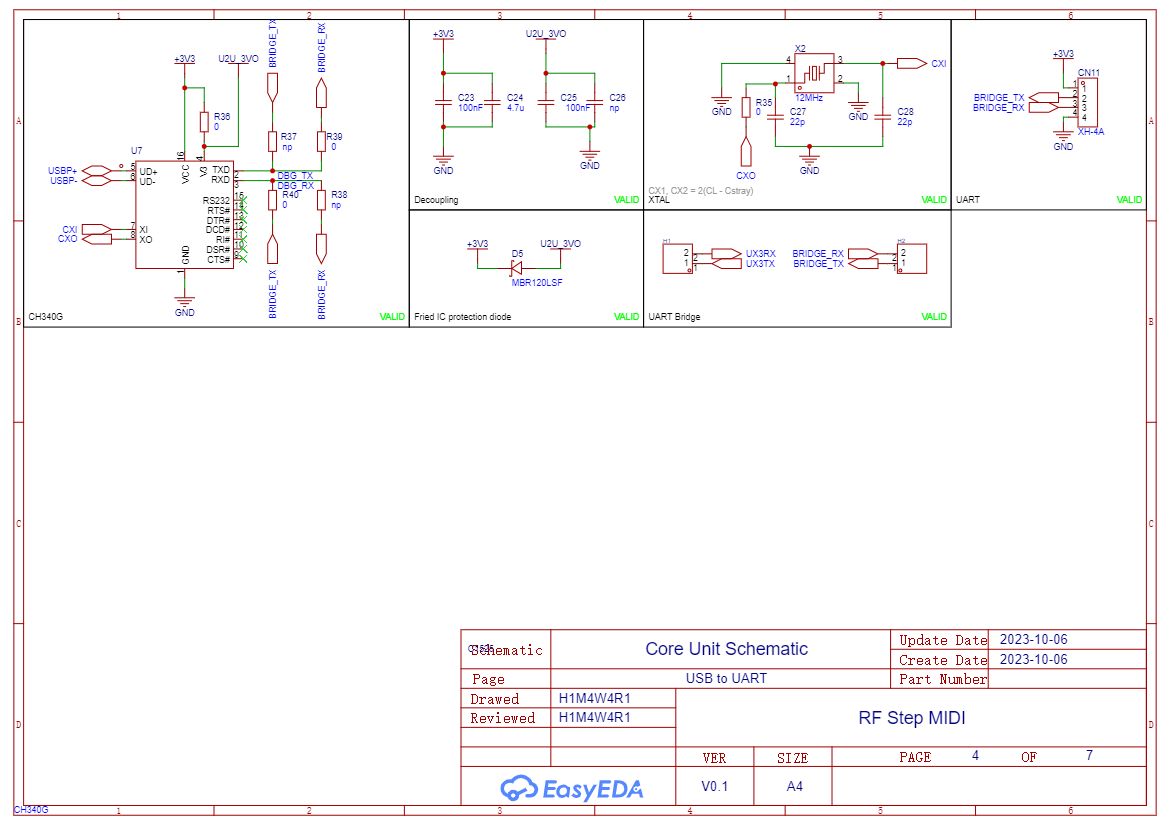

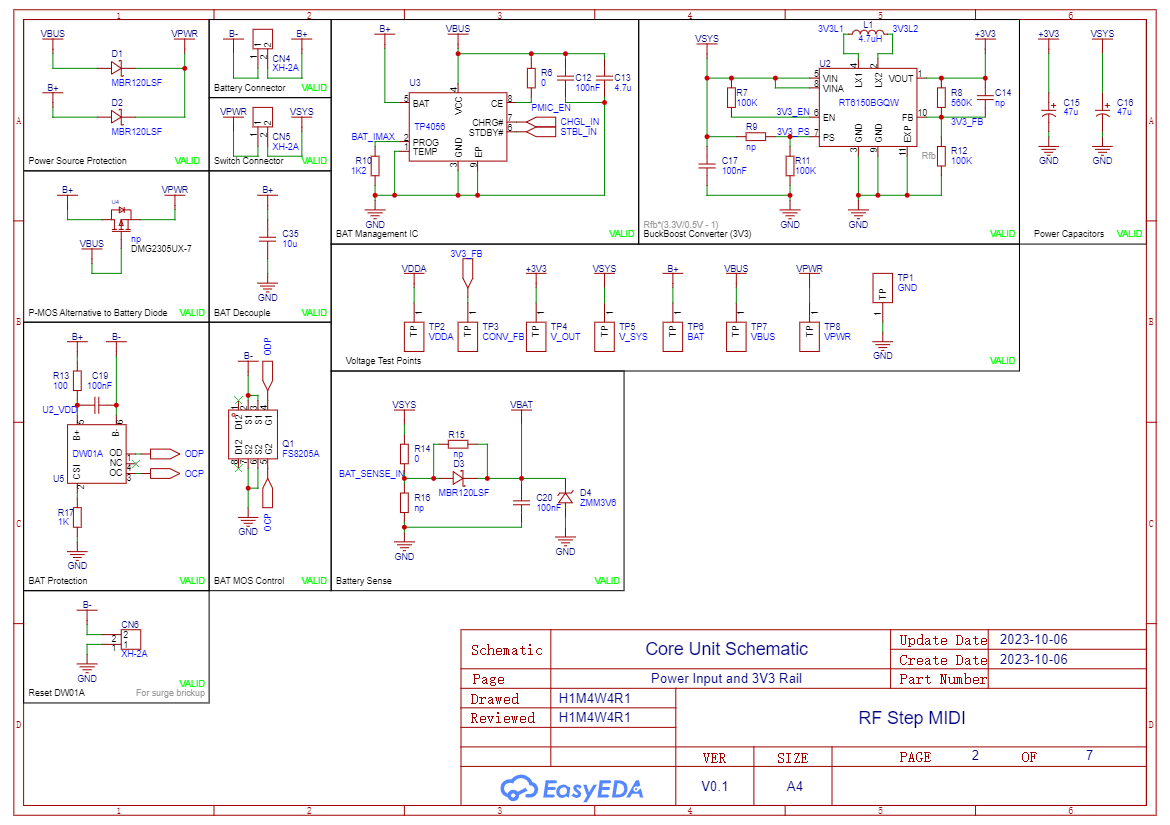

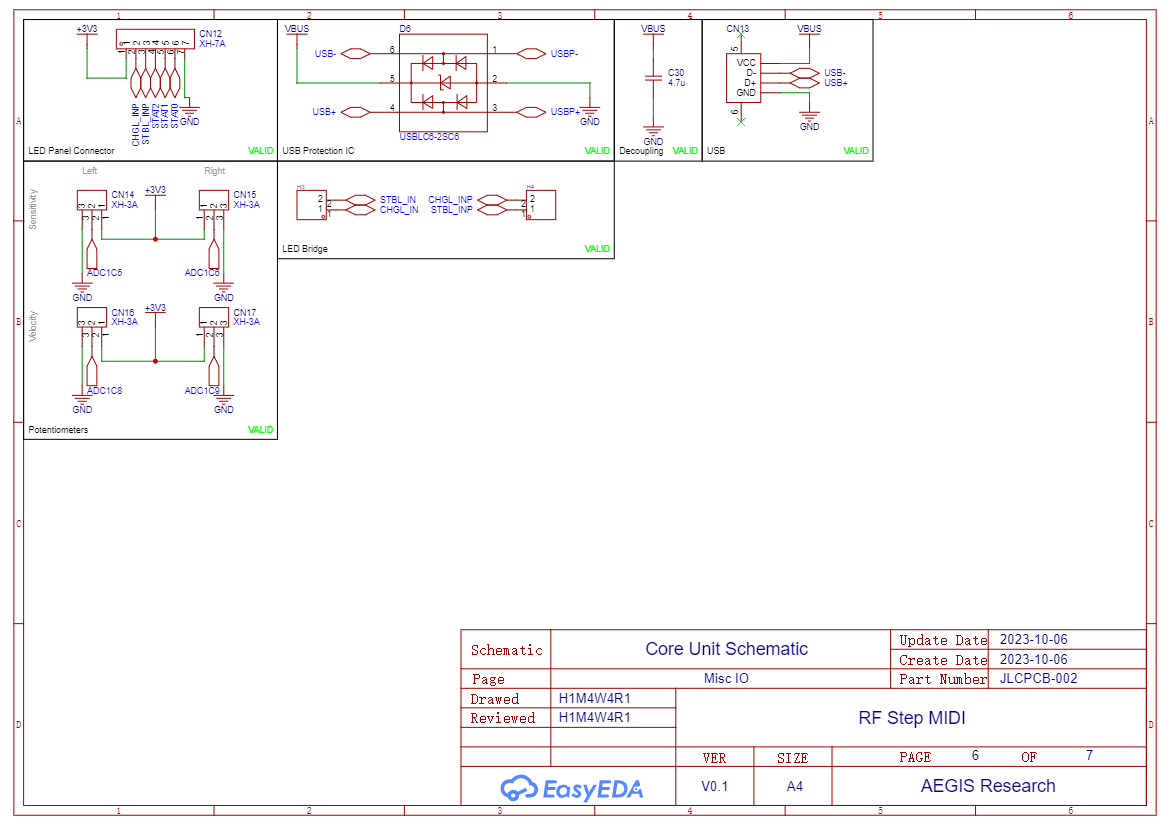

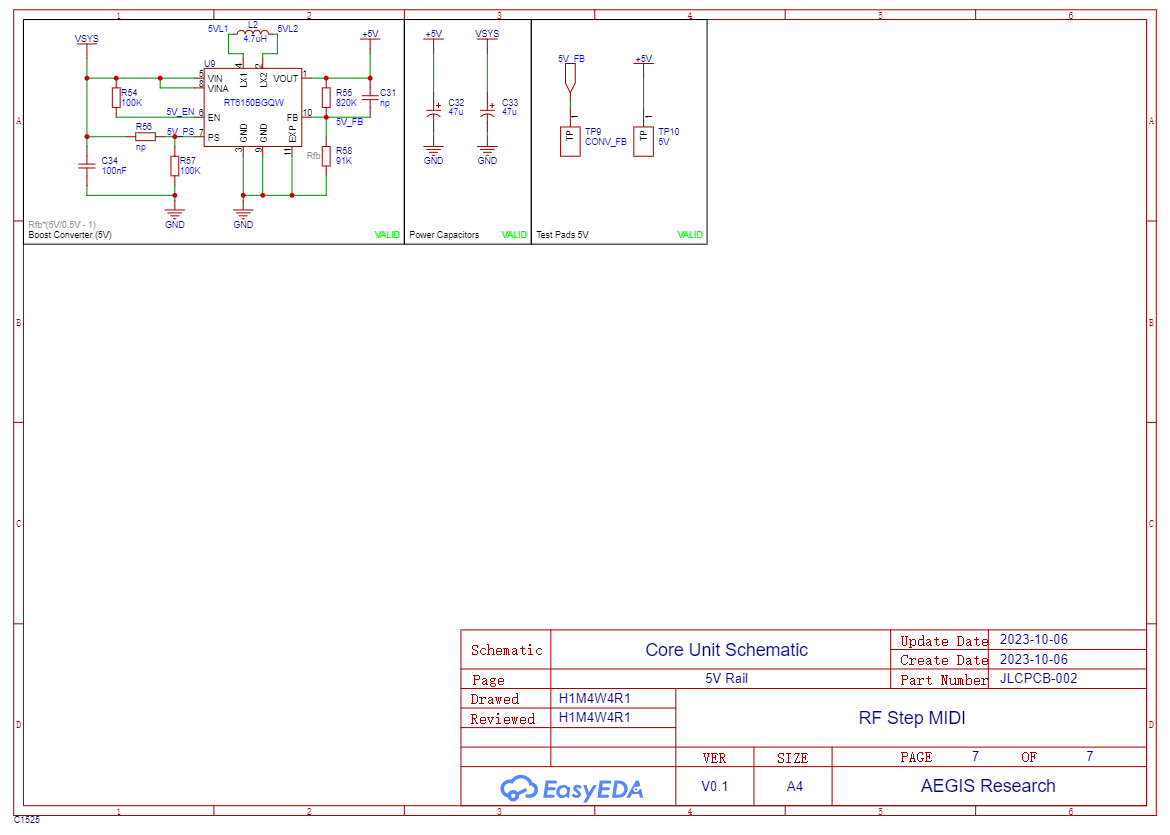

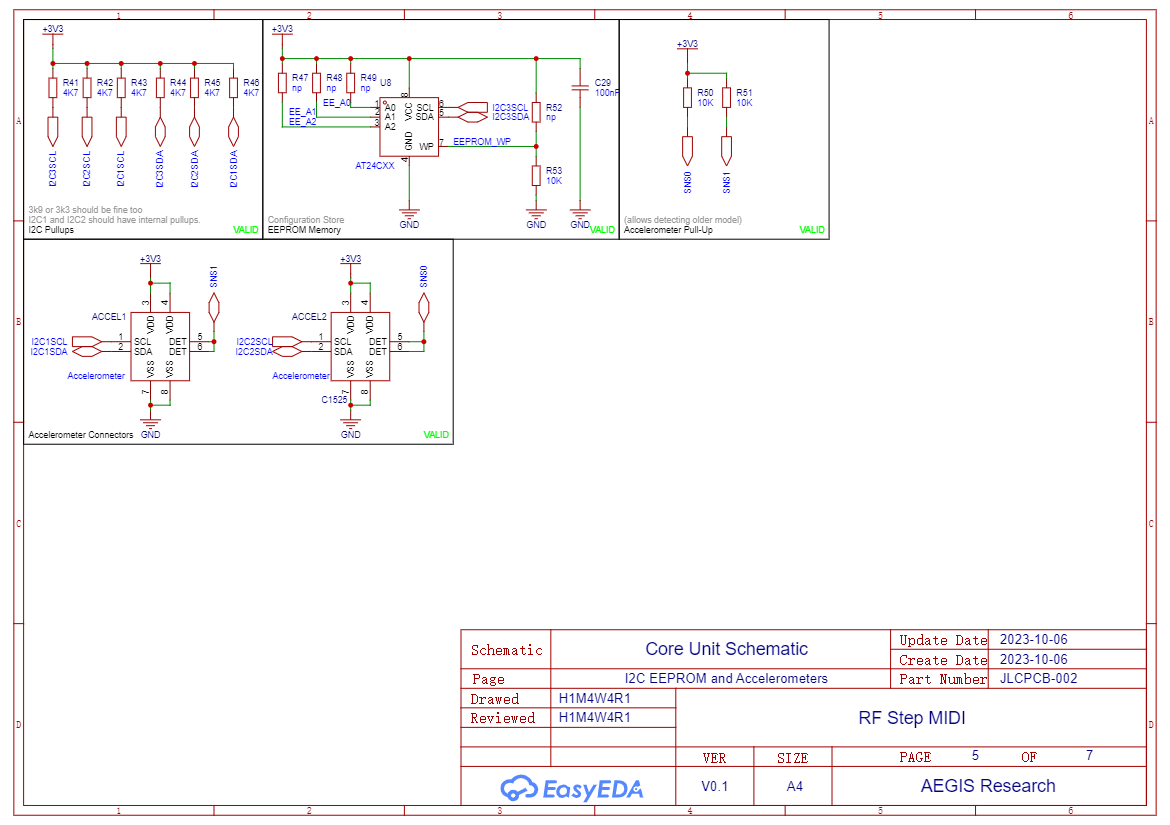

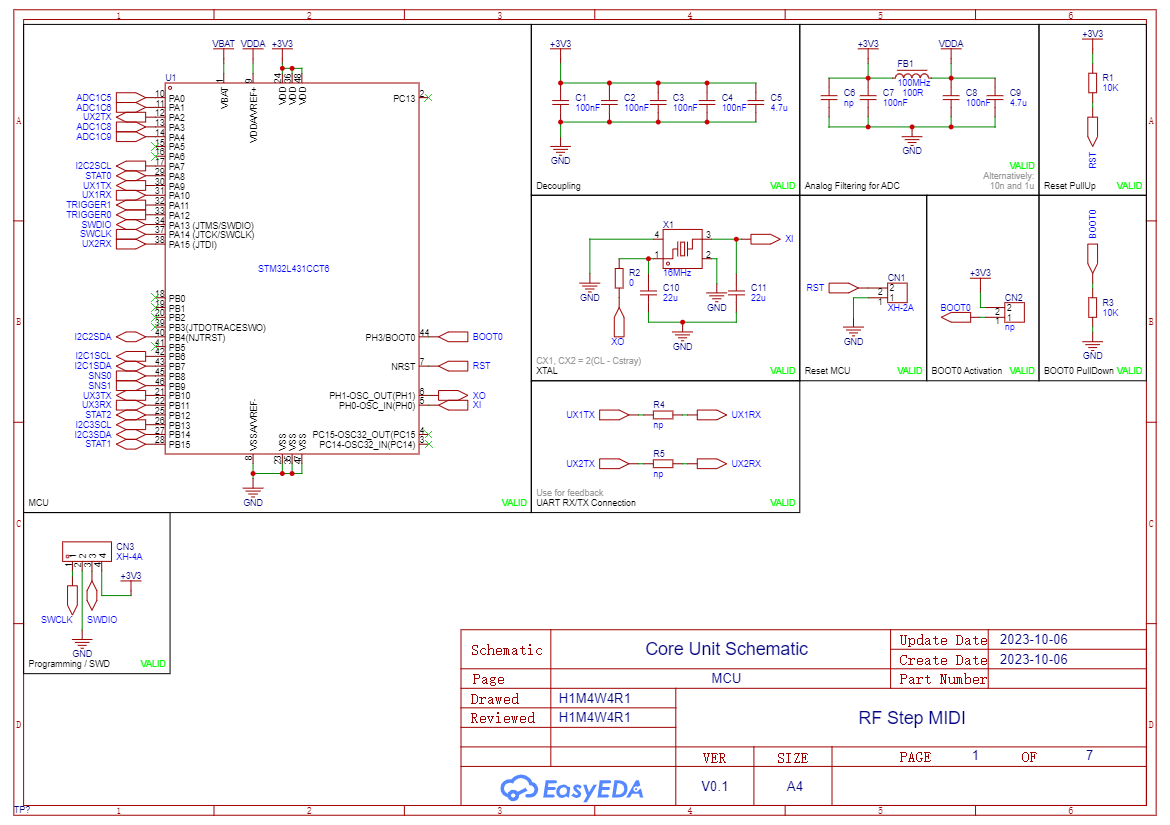

PCB_Core Unit Schematic_2023-10-08.pdf



[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[H1M4W4R1]

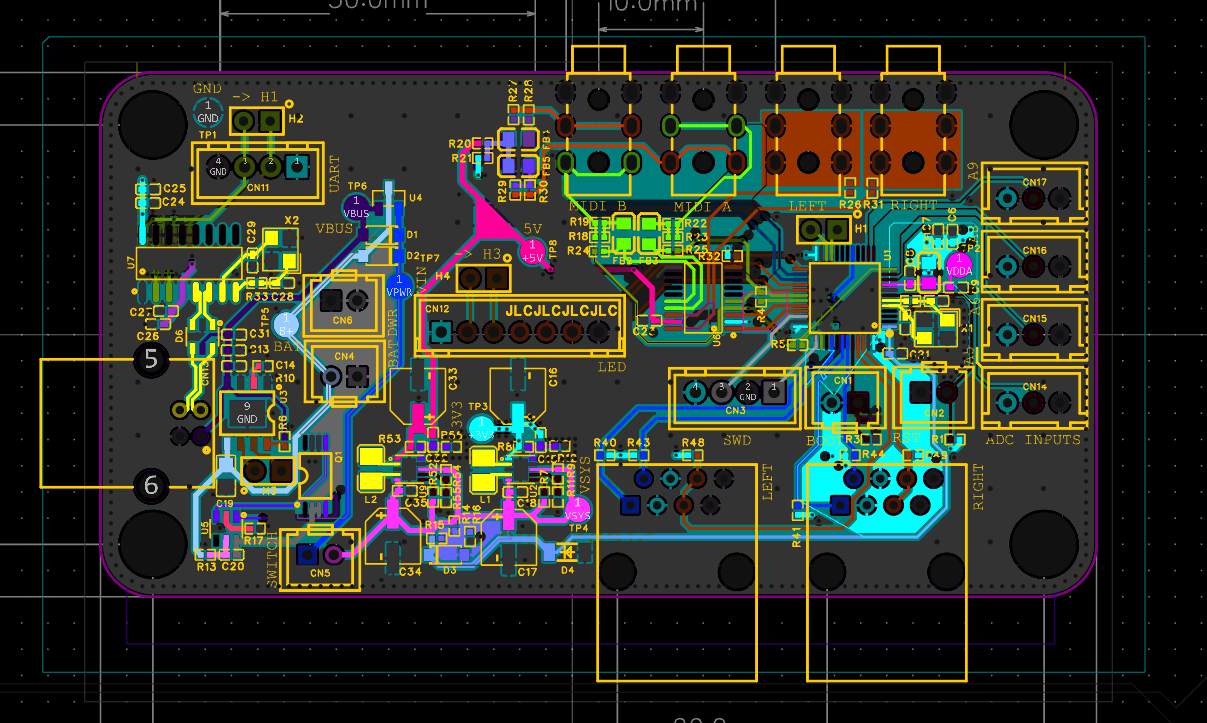

Jednak jeszcze powstały zmiany...

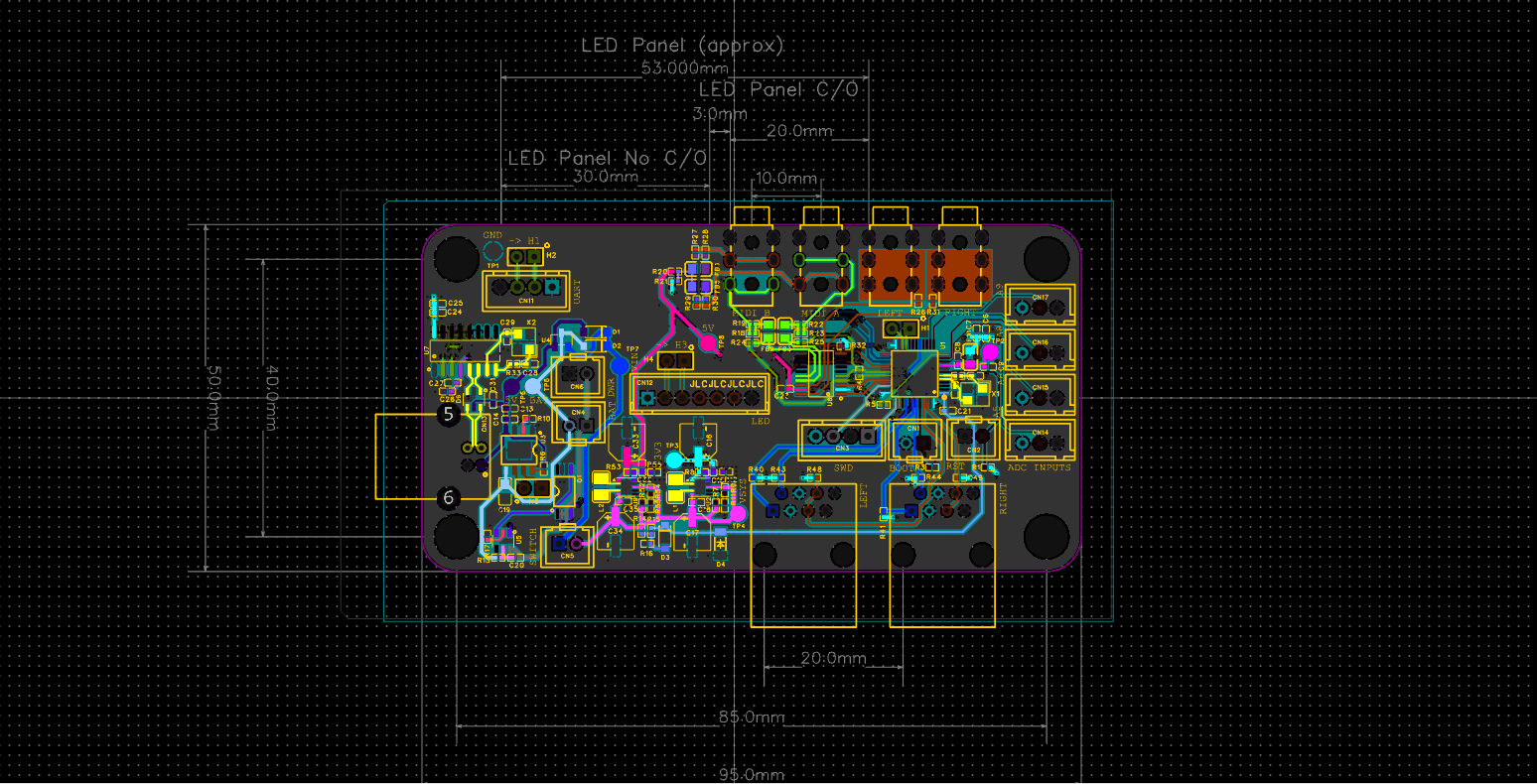

Doszedł Guard Ring z przelotek na brzegu płytki, by zredukować emisje z brzegu płytki. Prawidłowo powinien być on osobną siecią CGND podpiętą do uziemienia obudowy, no ale... plastik raczej słabo przewodzi prąd.

Do tego usunęłem wyspy masowe, co by nie robiły za anteny i zastąpiłem je wylewkami innych sieci (by zachować balans miedzi... jako tako). I odsunąłem komponenty od brzegu płytki w większości spełniając wymogi IPC (3mm).
