Dziwne uszkodzenie?

[Igus]

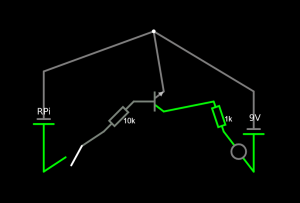

Mam układ z stabilizatorem liniowym 5V, tranzystorem NPN, diodą LED i tranzystorem NPN sterowanym za pomocą Raspberry Pi. Dzieje się coś dziwnego Zasilam obwód z RPi, dioda pali się przez 3 sekundy jasno, a potem ciemnieje (zmniejsza się napięcie na diodzie). Całość zasilana jest z baterii 9 V. Czy ktoś ma pomysł czemu tak się dzieje?

Podłączając diode bezpośrednio do RPi (z rezystorem 1k) problem zdaje sie nie występować. Wymiana tranzystora nic nie daje. Co tu może być nie tak?

[Danyeru]

Dioda gaśnie Ci w symulacji, czy w złożonym układzie?
Przede wszystkim, wstawiaj zdjęcia układów, co do których masz pytania.

[Igus]

W złożonym układzie. Zdjęcia za chwilę wyśle

[Igus]

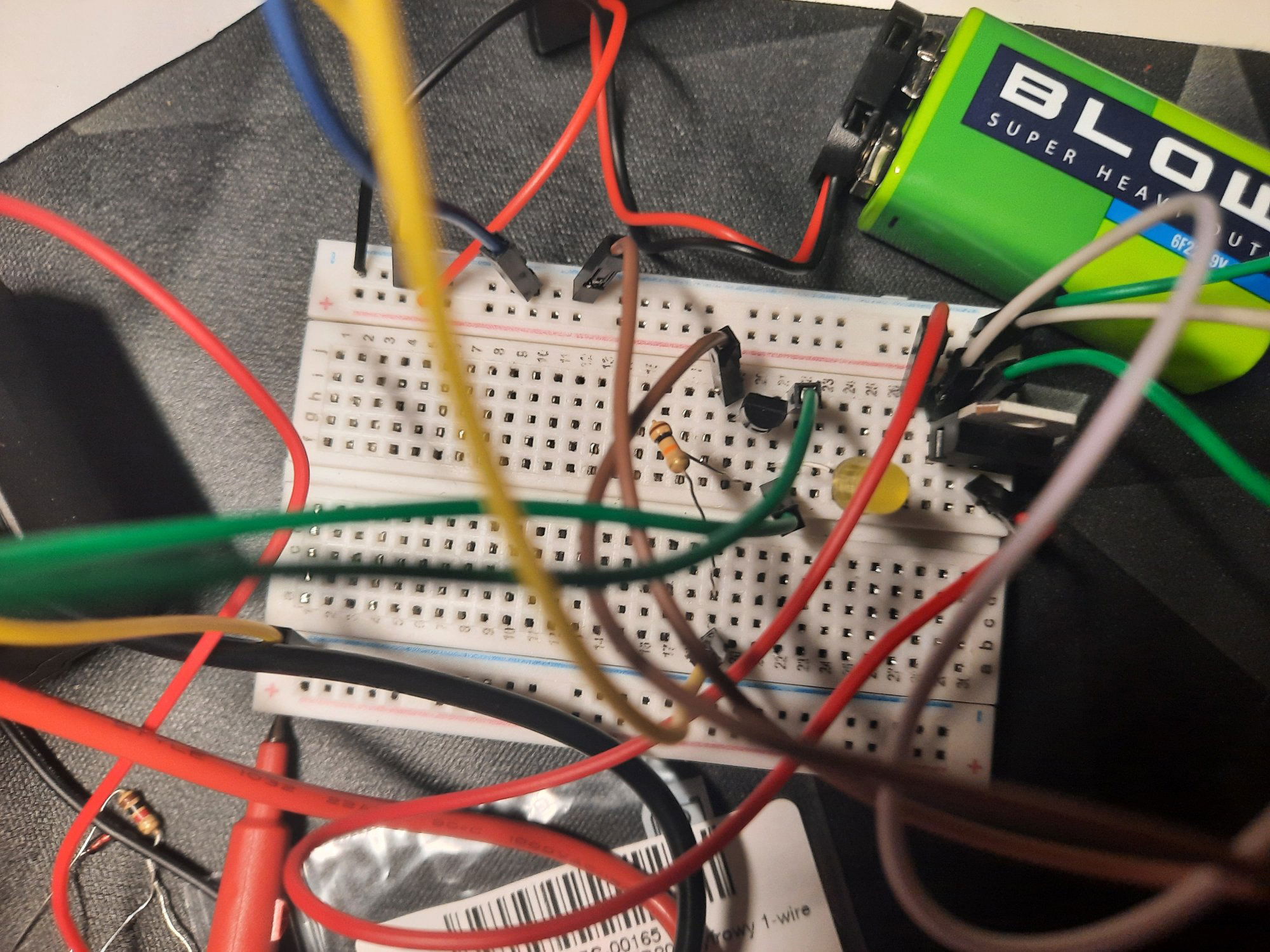

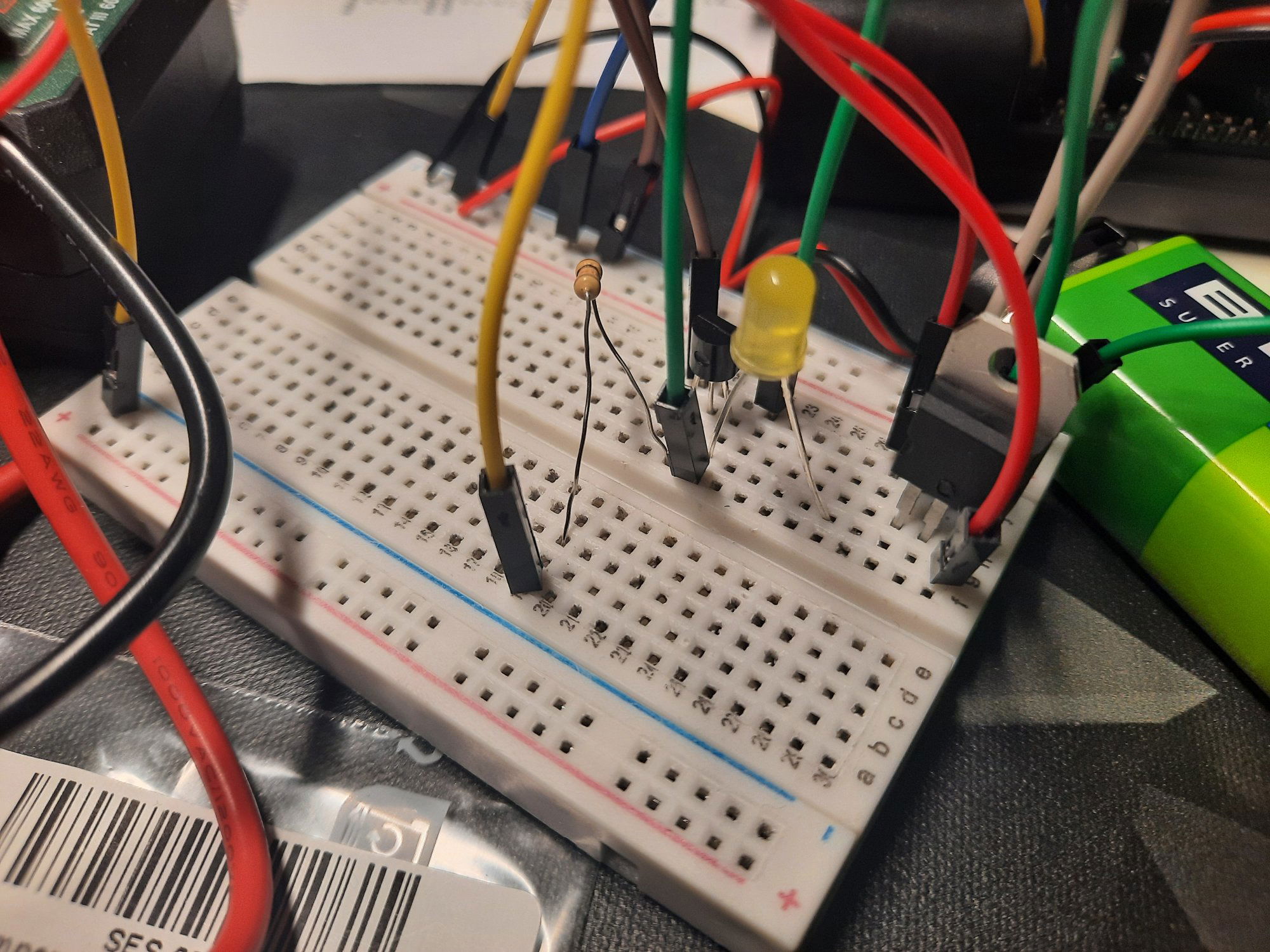

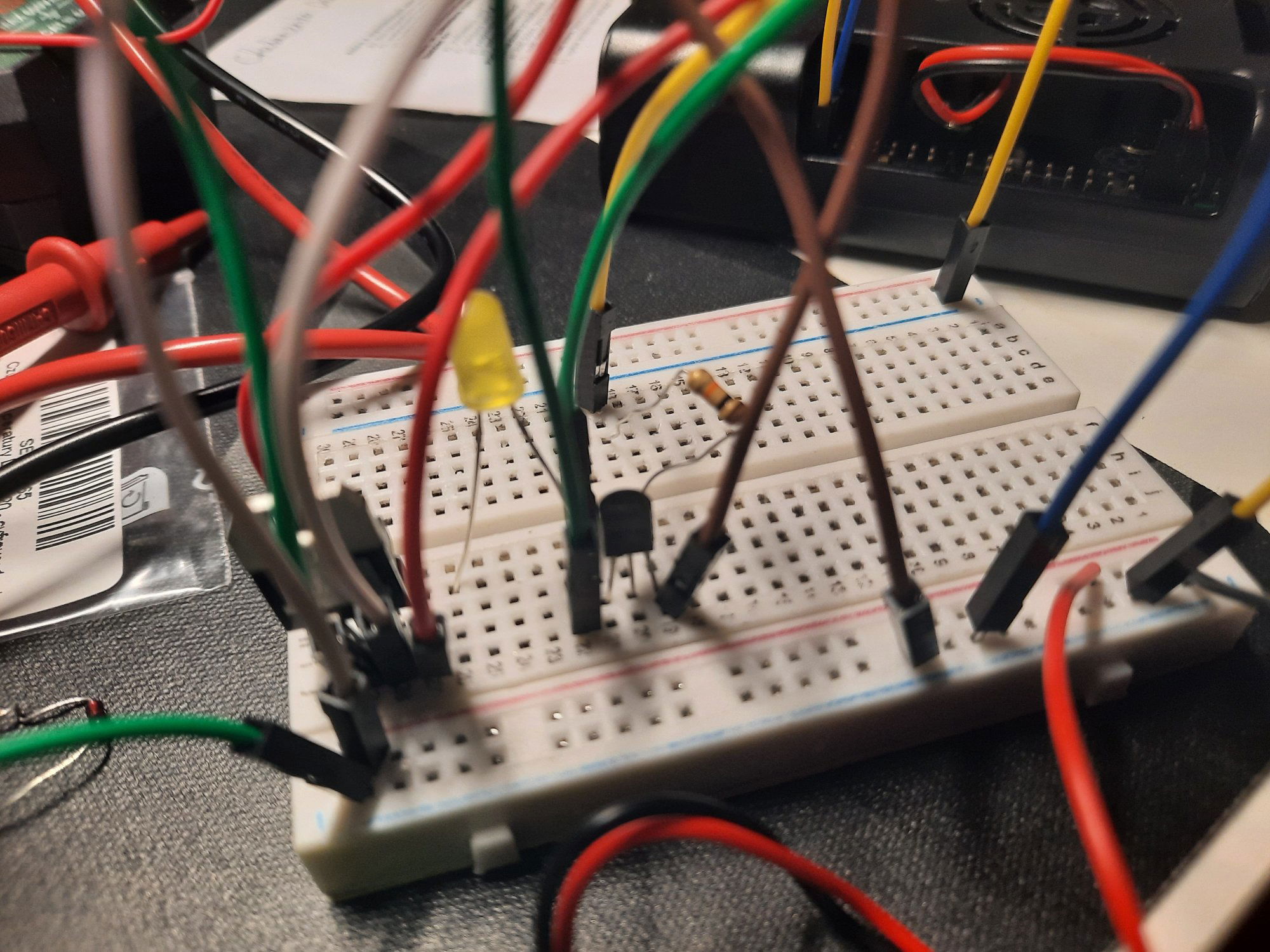

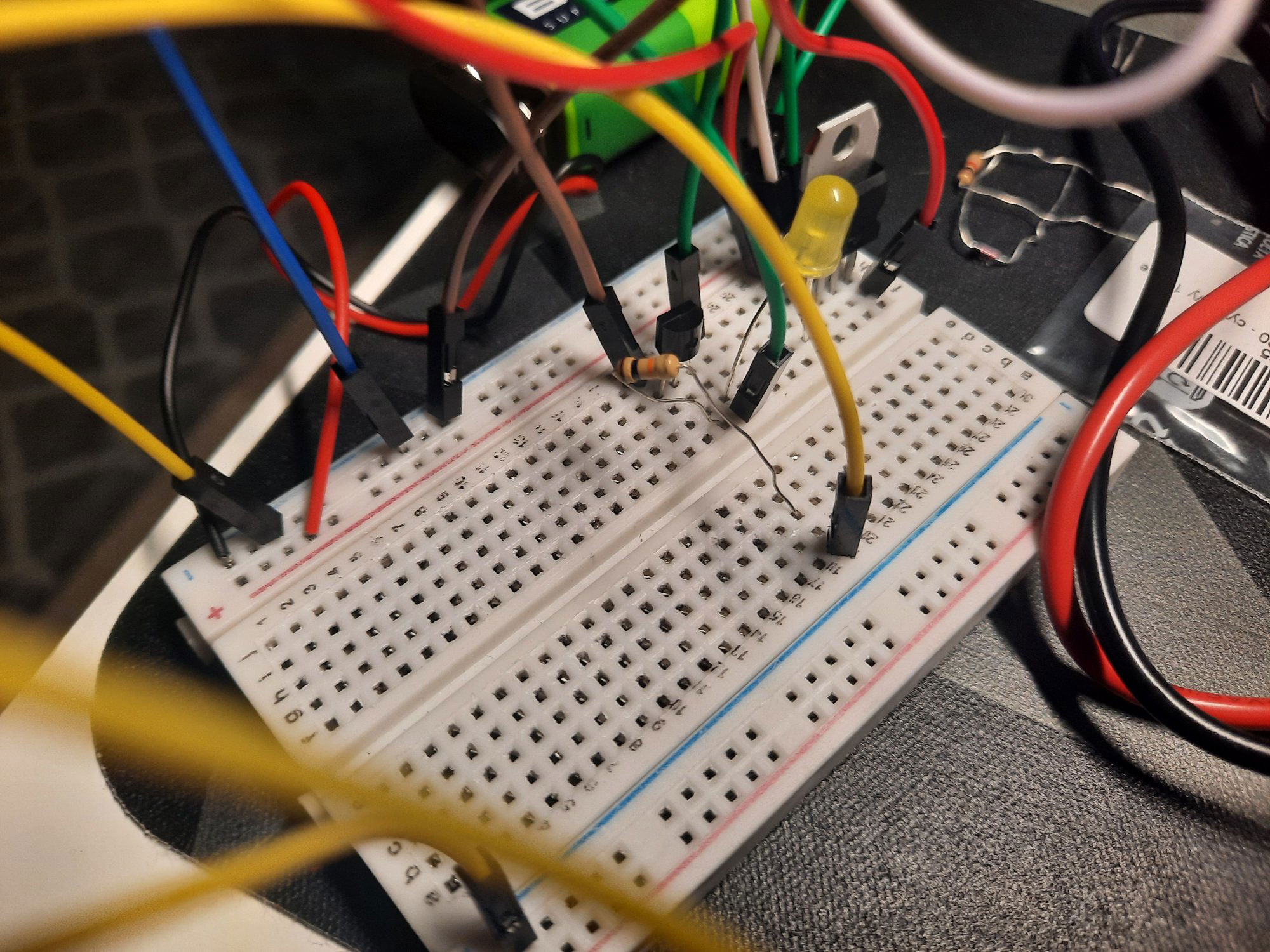

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Igus]

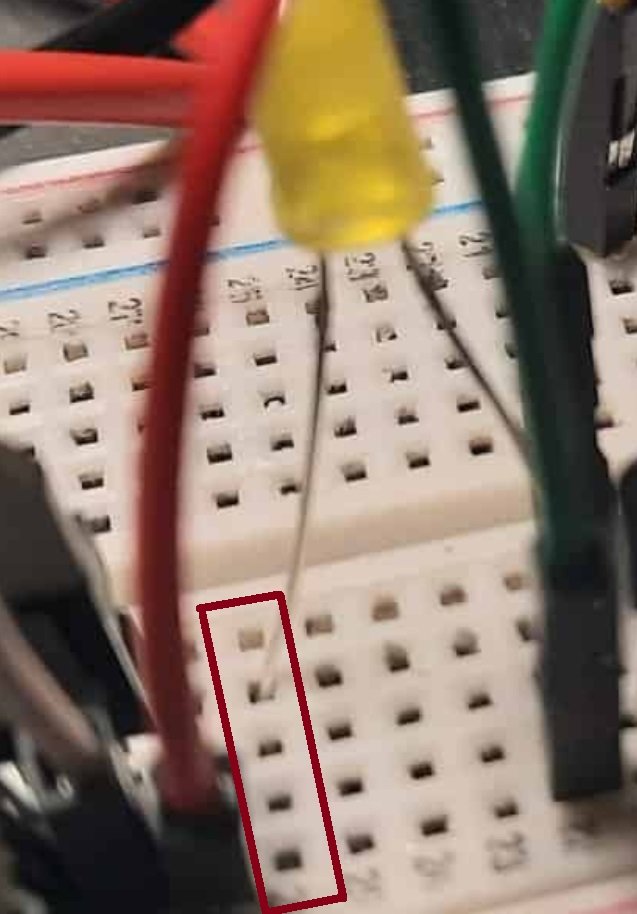

Dioda LED nie jest uszkodzona

[keram167]

10 minut temu, Igus napisał:

Dioda LED nie jest uszkodzona

Ale czy jest podłączona ?🤔 😉

[Igus]

No to błąd bo jak sprawdzałem multimetrem to źle wpiąłem, ale problem jest taki że jak mówiłem świeci jasno a po kilku sekundach przygasa i świeci słabiej. Podobnie w przypadku gdybym zamiast diody podłączył przekaźnik. Po podaniu napiecia RPi, otwiera sie, otwiera sie i po kilku sekundach zamyka. Czy to może być kwestia słabej baterii? Bo bateria 9V ma tylko napięcie 7.23 V

[Belferek]

A zmierzyłeś napięcie na wejściu i wyjściu tego stabilizatora? 7,23 to trochę mało - jaki to konkretnie stabilizator - typ odczytaj (pokaż) z opisu na obudowie.

[Danyeru]

Do odrobienia:

- Spadek napięcia na stabilizatorze i jaki spadek ma Twój stabilizator.

- Bateria 9V i jej wydajność prądowa.

Dlaczego nie widzę rezystora ograniczającego prąd diody w tym układzie? Nie tylko ryzykujesz spaleniem diody, ale pozwalasz na nieograniczony pobór prądu, co powoduje spadek napięcia.



Chcesz pomocy, a nie stosujesz się do udzielanych rad...

Edytowano Grudzień 16, 2023 przez Danyeru

[Igus]

15 minut temu, Belferek napisał:

A zmierzyłeś napięcie na wejściu i wyjściu tego stabilizatora? 7,23 to trochę mało - jaki to konkretnie stabilizator - typ odczytaj (pokaż) z opisu na obudowie.

Stabilizator 5V L7805CV - THT TO220 - 5szt.

[Igus]

3 minuty temu, Danyeru napisał:

Do odrobienia:

- Spadek napięcia na stabilizatorze i jaki spadek ma Twój stabilizator.

- Bateria 9V i jej wydajność prądowa.

Dlaczego nie widzę rezystora ograniczającego prąd diody w tym układzie? Nie tylko ryzykujesz spaleniem diody, ale pozwalasz na nieograniczony pobór prądu, co powoduje spadek napięcia.



Chcesz pomocy, a nie stosujesz się do udzielanych rad...

No tak ale używam stabilizatora, rezystor musi być?

[Danyeru]

Musi, kilka osób już Ci o tym powiedziało, jak i jest to napisane praktycznie na początku sekcji o diodach świecących w kursie...

https://forbot.pl/blog/kurs-elektroniki-diody-krzemowe-oraz-diody-swiecace-led-id4251



Dla tej jednej diody nie musisz stosować stabilizatora, ale rezystor musisz dobrać zawsze.

Edytowano Grudzień 16, 2023 przez Danyeru

[Belferek]

I co zmierzyłeś? Poczytaj także tu:

https://forbot.pl/blog/leksykon/stabilizator-napiecia

[Igus]

No dobra ale tak samo jest w przypadku przekaźnika

[Igus]

Spadek to 3.1V jesli dobrze mierze...
