Kubik vs Roberto - budowa 6DOF

[etet100]

19 godzin temu, kubik napisał:

Dowiedziałem się czegoś nowego odnośnie łożysk 😎 Są one tak zaprojektowane, że domyślnie mają pewien standardowy luz, który eliminuje się poprzez wprowadzenie do układu wstępnego obciążenia. Mówiąc krótko, aby pozbyć się luzów łożysko przy montażu trzeba zgnieść przeciwnymi siłami:

Ale to są łożyska skośne. One tu chyba nie bardzo mają sens.

[kubik]

@etet100No faktycznie. Podmieniłem obrazek, teraz chyba(?) jest dobrze.

[etet100]

A kto ich tam wie.

Jakie jest oznaczenie tego dużego łożyska? Słabo widać na zdjęciu.

[kubik]

6806 2RS, wymiary 30x42x7 mm

Wszystkie inne mamy z blaszkami (ZZ) ale tutaj akurat z takim, gumowym chyba, uszczelnieniem się trafiło.

Edytowano 10 stycznia przez kubik

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[kubik]

Dnia 8.01.2024 o 21:39, etet100 napisał:

Może jest wystarczająca o ile koło wykonane jest "zgodnie ze sztuką". Tu mamy przypadkowy materiał, przypadkową technologię wykonania, przypadkowe tolerancje, przypadkowo sposób osadzania. Ma niestety prawo działać nieco gorzej niż planował producent.

Przeprojektowałem jeszcze hub na osi silnika. Jak kolega pisał jest to "być albo nie być projektu", chcę być więc w 100% pewny że nie będzie sprawiał problemu. Otwór jest zaprojektowany o średnicy odpowiadającej dokładnie średnicy osi (w praktyce wydruku 3D więc odrobinę mniejszy), ale ma dodany "relief" który pozwala mu się rozszerzyć. Dodatkowo hub ma zwiększoną średnicę i wysokość i zamiast pinów M3, oś jest dociskana dwoma pinami M4.

Hub przechodzi teraz hardcorowe testowanie 🙂

https://youtube.com/shorts/vpE9DFHSi04

I wygląda na to, że zdaje egzamin, po 30 minutach Hub wygiął śrubę 😂

Edytowano 15 stycznia przez kubik

[kubik]

Proszę Państwa, mamy to! Po wielu problemach, iteracjach i kolejnych prototypach, powstała w pełni działająca, kompaktowa, precyzyjna przekładnia paskowa wydrukowana w 3D. Prawdę mówiąc miałem nie tak dawno moment zwątpienia, że to się nie uda, bo ciągle coś było nie tak. Okazało się, że to zwątpienie przyszło na krótką chwilę przed sukcesem. Ufff 🙂

Przekładnia składa się z 14 elementów drukowanych i 43 śrubek, łożysk, nakrętek itp. Łącznie 57 elementów. I działa cudownie. Przypominam, że jest ona elementem osi A5 robota. Wszystkie pozostałe osie będą zrealizowane raczej w prostszy sposób (będą większe gabarytowo i bardziej toporne), chyba że znowu mnie ambicja poniesie 😉

Tutaj test pracującej przekładni z obciążeniem roboczym:

W zasadzie zero luzu, powtarzalność w punkcie pomiarowym (10cm od osi) na poziomie 0.005mm 😄

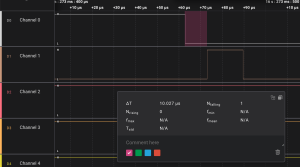

Silnikiem krokowym, poprzez driver TB6600, steruje Arduino z biblioteką AccelStepper. I tutaj miałem śmieszny problem - silnik krokowy po zmianie kierunku obrotu z CCW na CW robił zawsze jeden dodatkowy krok w starą stronę. Wynikało to z tego, że AccelStepper ma bardzo krótki czas pomiędzy zmianą sygnału na pinie DIR, a wysłaniem impulsu do zrobienia kroku. Najwyraźniej dla TB6600 dzieje się to zbyt szybko, ledwie 10µS:
