Czujnik poziomu szamba

[Krisk]

1 minutę temu, _LM_ napisał:

Mówimy o tym co zaproponował kolega @Adonaktiv I czujnik który on zaproponował jest w istocie prostą bramką więc nie działa liniowo jak tego oczekujesz. Od ciebie zależy co zastosujesz



Ok, bo się pogubiłem w odpowiedziach.

Btw powtarzam pytanie, jak sądzicie, czy czujnik wyłapie obiekt w postaci tafli ścieków?



[_LM_]

kiedyś eksperymentowałem z prostymi czujnikami ultradźwiękowymi i tak, sygnał (fala dźwiękowa) odbija się od wody to tym bardziej odbije się od zanieczyszczeń

[Adonaktiv]

Jeśli wystarczy Ci informacja typu:

Wypełnienie 50%

Wypełnienie 80%

To da się to zrobić na tych czujnikach które zaproponowałem.

Gdybym coś takiego robił to wyglądało by tak:

Policzył bym pole powierzchni i objętość szamba. Określił wysokości lustra ścieków przy których jest poziom 50/80. Czujniki wpakował do jakiejś obudowy hermetycznej i ustawił tak aby reagowały na odpowiednią wysokość lustra wody. Puszkę z czujnikami zamocował do włazu od szamba albo jakoś pod nim. W wodzie nic by nie było nawet zanurzone.

[BlackJack]

Ciekawym aspektem będzie na pewno żywotność takiego rozwiązania. Jeżeli jest to szambo, wykorzystywane jako szambo, to pewnie wyziewy szybko taki czujnik zeżrą.

Są co prawda czujniki z IP67, zalane żywicą, ale i tak ciężko je tam widzę. No i swoje kosztują. Ogólnie każde rozwiązanie będzie miało ciężko, ze względu na panujące w szambie warunki.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[74HC04]

16 godzin temu, kaczakat napisał:

 powerbanki się wyłączają jak pobór mocy jest niski.

Ok, ja z mojego jestem w stanie zasilać pojedynczą bramkę logiczną i się nie wyłącza

[kasjo]

Mam zrobiony pomiar poziomu szamba na właśnie takim czujniku (JSN-SR04T) i przez pół roku działał prawidłowo, niestety napadało śniegu, zasypało mi panel słoneczny i rozładował się akumulator więc na razie urządzenie nie działa bo nie wybieram się w najbliższym czasie na działkę

na HC-SR04 robiłem na początku ale w ogóle się nie sprawował, szybko zachodził wilgocią i zjadała go korozja. JSN na razie się trzyma

Czujnik nie może wisieć obok ścianki zbiornika, trzeba go odsunąć na kilka cm.



[Krisk]

@kasjo Dzięki, to dobra informacja. Już zamówiłem komponenty z Ali, czekam na dostawę i startuję.

Na początek będę chciał zasilać z baterii/ akumulatorów/ powerbanka, może potem spróbuję zmienić na panel słoneczny.

Możesz wskazać, jaki panel/ akumulator i sterownik do tego zastosowałeś?

[kasjo]

Przejrzałem historię zakupów i użyłem panel 60x60mm 0,44W, akumulator Li-po 3,7V 2000mAh taki płaski, a moduł do ładowania to CN3065.

Wszystko chodzi na ESP8266 którego wybudzam co 1h żeby zrobił pomiar wysłał wynik po wifi do serwera homeassistant.

Edytowano 25 stycznia przez kasjo

[Krisk]

Na tym ESP8266 chodzi wszystko z czujnikami czy tylko zasilanie?



[Michal88]

Może cos na zasadzie pływaka jak w spłuczce do WC.



[Krisk]

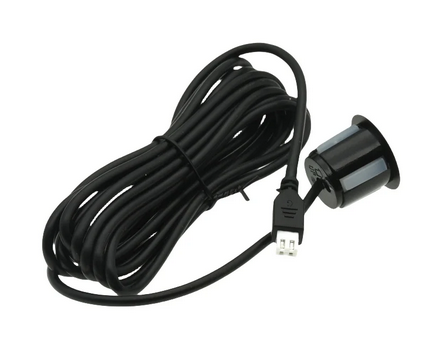

Otrzymałem przesyłkę z Ali z zestawem AJ-SR04M, niestety układ ten nie działa. Zamówiłem 1 płytkę i 2 sensory. Przy obu sensorach cały czas odległość pokazuje 0cm.

Pod ten sam kod podłączyłem sensor HCSR04 i ten działa- jednak nie jest wodoodporny, więc go nie użyję.

Może coś źle robię? Jak zweryfikować co uszkodzone, płytka czy sensory? Dziwne jest to, że gdy mierzę rezystancję sensorów to nic nie wykazują, może to jest powód? Ma ktoś taki sensor i mógłby zmierzyć rezystancję?



[keram167]

Przejrzyj np. to .

[Krisk]

Poczytałem, jednak to nie rozwiązało problemu, wrzuciłem ten kod i serial print pokazuje takie pomiary (nic nie dotykam):

Distance = 0 cm
Distance = 0 cm
Distance = 884 cm
Distance = 0 cm
Distance = 0 cm
Distance = 0 cm
Distance = 0 cm
Distance = 0 cm
Distance = 0 cm
Distance = 0 cm
Distance = 883 cm
Distance = 0 cm
Distance = 0 cm
Distance = 0 cm
Distance = 0 cm

W ten sam układ podpinam HC-SR04 i pomiary są ok.



[jand]

Spróbuj zwiększyć czas trwania impulsu TRIG z 10 na 20 mikrosekund.

[Krisk]

Zacząłem zmieniać, jednak nie bardzo to pomogło, w międzyczasie zmieniłem pinout z 11/12 na 0/1 i zaczęło działać.

Trochę mnie zgubiły różne tutoriale, gdzie PINouty bywały różne, nigdzie nie było wspomniane, że musi być 0&1.

Ponadto wartości 0 i 885 pokazują się, jak obiekt jest zbyt blisko, min dystans wg dokumentacji to 25 cm.
