Komparator napięc z histerezą


Pomocna odpowiedź

Czy ktoś mógłby mi łaskawie opisać jak się oblicza dobór rezystorów dla konkretnych progów przełączania? (Jakiś przykład dla wzoru żebym ogarnął) i czy rezystor R1 jest konieczny (i co on tutaj robi?) Będę bardzo wdzięczny za każdą pomoc😉


Link do komentarza
Share on other sites

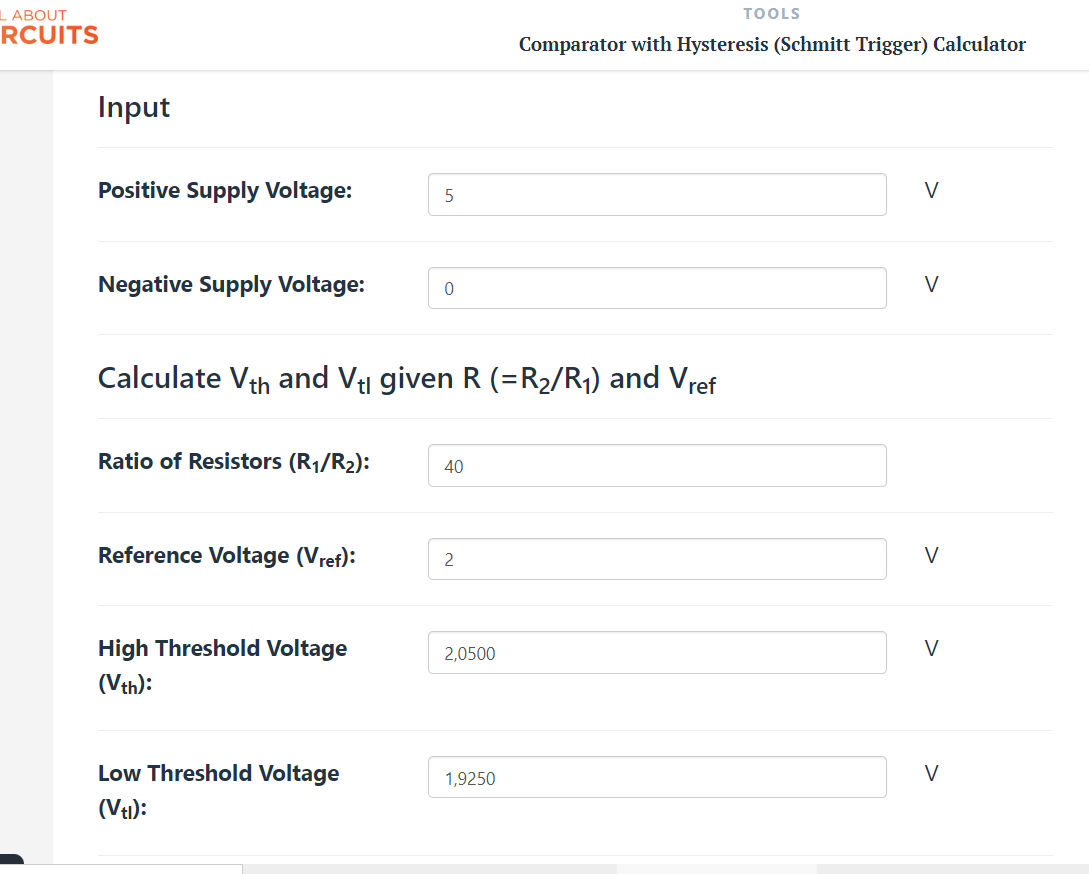

Działa - trzeba wpisać 4 pierwsze pozycje, a resztę kalkulator przeliczy.




Zresztą na końcu są wzory i można przeliczyć ręcznie.

  • Lubię! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

8 godzin temu, farmaceuta napisał:

Dzięki @jand za szybkie odpowiedzi

W okolicach północy  odpowiada mi się najszybciej. Powodzenia 😊.

  • Lubię! 1
Link do komentarza
Share on other sites

Jeszcze mam pytanie...powiedzmy że napięcie referencyjne jest puszczone przez dzielnik napięcia..to wtedy do obliczeń również podstawiamy tylko R6/R2 (że schematu) załóżmy że potencjometru nie ma na schemacie


Link do komentarza
Share on other sites

Zauważ, że to co uważamy za napięcie referencyjne to jest kwestia umowy. Na każdej z obu powyżej wymienionych stron jest to traktowane inaczej - na jednej napięcie referencyjne podawane jest na wyjście odwracające, na drugiej na wejście nieodwracające. Tak więc trzeba uważać.

W każdym jednak przypadku opornik sprzężenia zwrotnego musi być podłączony do wejścia nieodwracającego.

Wracając do pytania - opornik R1 też ma wpływ na obliczenia, nie tylko R6/R2.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

48 minut temu, jand napisał:

Opornik R1 też ma wpływ na obliczenia, nie tylko R6/R2.

To jak mam go wliczyć? Bo nic nie mogę w sieci znalezdz...🙄 (Pewnie źle szukam)

Link do komentarza
Share on other sites

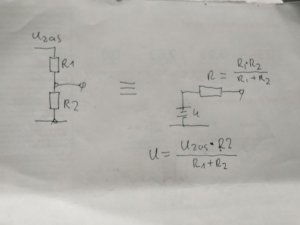

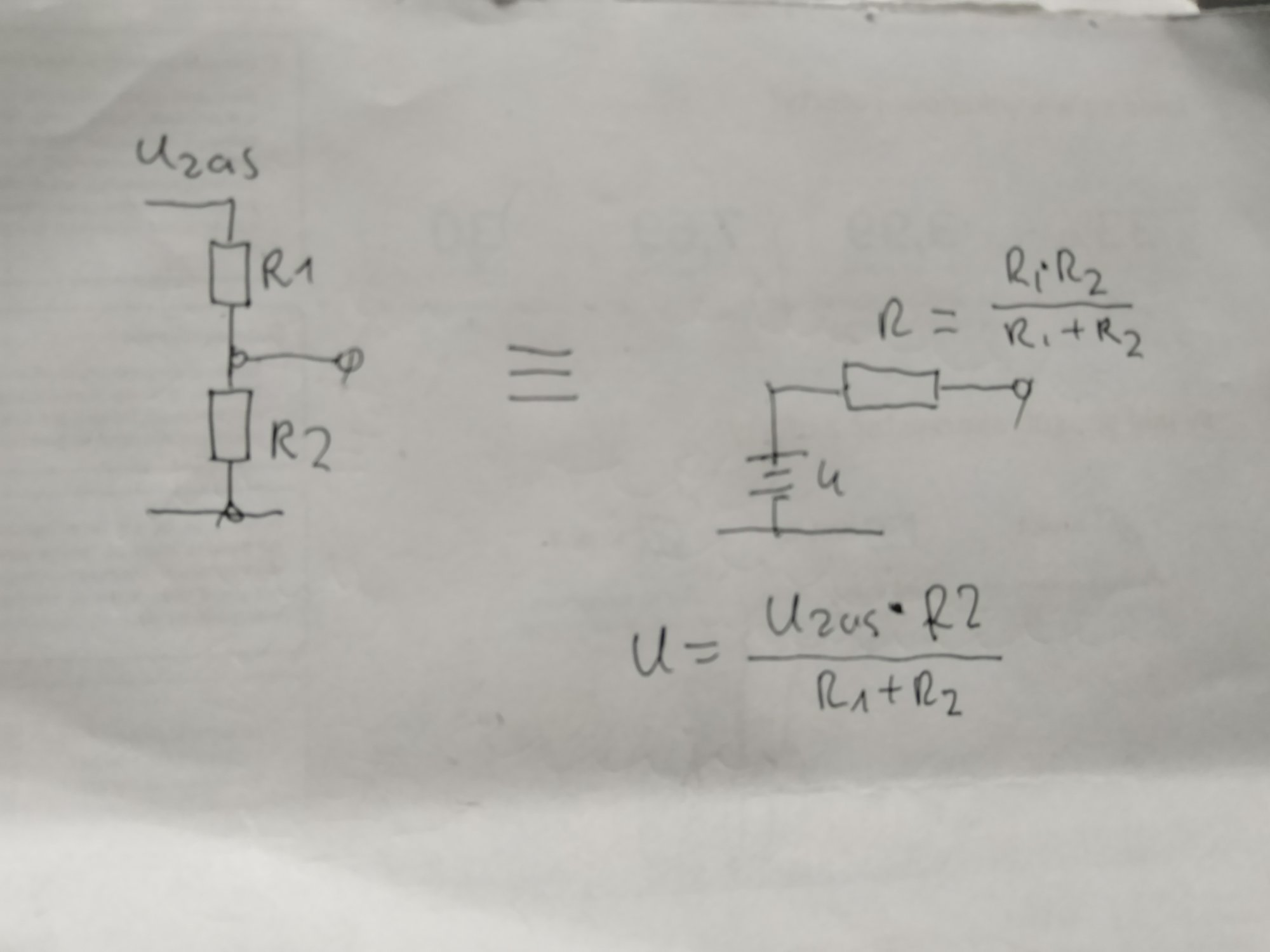

Nie za bardzo wiem co chcesz konkretnie liczyć, ale może pomóc zastosowanie przekształcenia ukladu pokazane na rysunku:
