Pomiar prądu, wzmacniacz operacyjny/bocznik


Pomocna odpowiedź

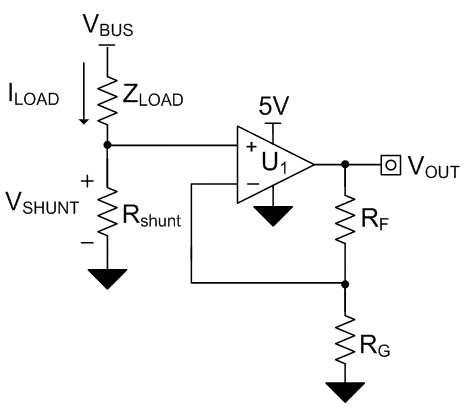

Witam wszystkich😉 mam taki schemat...313729747_GUID-0893EB04-D296-431A-A12F-FB00DCBAB25C-low(1).thumb.png.53e841bf4adf86f226f72e0a9541bf12.png

Może mi ktoś wytłumaczyć czy w takim układzie zasilanie wzmacniacza i zasilanie obciążenia może być połączone razem? Czy powinno być odseparowane? Bo znalazłem trochę takich info że w przypadku połączenia będzie zwarcie i już zgłupiałem...będę wdzięczny za każdą pomoc 😉

Link do komentarza
Share on other sites

Jeśli masz na myśli połączenie VBUS oraz 5V to niczym strasznym to nie grozi.

Jest tu za to inny problem - oba wejścia wzmacniacza pracują prawie na potencjale masy. Zastosowany wzmacniacz musi być do tego dostosowany. Zwykle to potrafią wzmacniacze o pojedynczym zasilaniu, ale i wtedy na wyjściu nie uzyskasz idealnego zera przy zerowym prądzie w boczniku.



  • Pomogłeś! 1
Link do komentarza
Share on other sites

Przecież mierzysz spadek napięcia na rezystorze Rshunt a tym samym prąd przepływający w tym obwodzie więc Vbus może być wyższe od napięcia zasilania byle nie przekroczyć wartości granicznych zastosowanych elementów: mocy strat, odporności na przebicie. Vbus w takiej aplikacji na pewno nie może być ujemne ponieważ układ jest zasilany napięciem pojedyńczym.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

(edytowany)

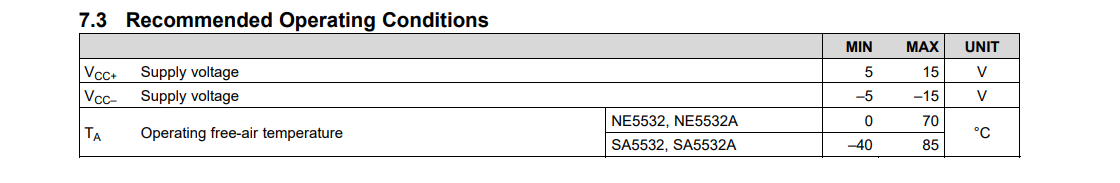

Posiadam w domu wzmacniacz operacyjny ne5532 (stosowany w audio) nada się do testów z bocznikiem? Czy raczej marny wybór...sorki, nie potrafię czytać kart katalogowych takich wynalazków 🙃 https://html.alldatasheet.com/html-pdf/17968/PHILIPS/NE5532/995/4/NE5532.html

Edytowano przez farmaceuta
Link do komentarza
Share on other sites

15 minut temu, farmaceuta napisał:

sorki, nie potrafię czytać kart katalogowych takich wynalazków

No, to się czasem przydaje 😄


Do testów OK ale czasem nie wdrażaj tego układu w działającej aplikacji i daj mu wyższe zasilanie przynajmniej 10V. Są dedykowane układy do takich celów (tj do zasilania niskim napięciem pojedyńczym) tyle że... tak dawno z tym nic nie robiłem że zapomniałem oznaczeń. Ogólnie zaopatrz się w kilka różnych typowych układów lm358, tl072 i książkę np: "Wzmacniacze Operacyjne" Piotra Góreckiego

  • Pomogłeś! 1
Link do komentarza
Share on other sites

NE5532 jest zaprojektowany do zasilania symetrycznego, więc aby go użyć musisz dodać jeszcze zasilacz -5V

  • Lubię! 1
Link do komentarza
Share on other sites

33 minuty temu, jand napisał:

NE5532 jest zaprojektowany do zasilania symetrycznego, więc aby go użyć musisz dodać jeszcze zasilacz -5V

To mnie pocieszyles...no nic zakupie coś normalnego jak @_LM_ radził i wtedy będę się bawił... dzięki 👍

Link do komentarza
Share on other sites

TL072 raczej się nie nadaje (wejścia muszą być co najmniej 4V powyżej dolnego zasilania); LM358 powinien być ok.

  • Lubię! 1
  • Pomogłeś! 1
Link do komentarza
Share on other sites

7 minut temu, jand napisał:

(wejścia muszą być co najmniej 4V powyżej dolnego zasilania);

Jeszcze dużo nauki przede mną, bo póki co nie wiem o co chodzi...😭

Link do komentarza
Share on other sites

We wzmacniaczu operacyjnym (który pracuje jako wzmacniacz, a nie komparator) - ze względu na jego wielkie wzmocnienie - napięcie pomiędzy wejściem odwracającym, a nieodwracającym jest znikome. Natomiast oba te wejścia względem napięć zasilania mogą być na bardzo różnym poziomie.

W karcie katalogowej jest podany parametr "Input Common Mode Voltage Range" VICR określający w jakim zakresie tych napięć wzmacniacz będzie pracował prawidłowo. I tak dla TL072, zasilanego z napięć +15V, -15V, musi ono być w zakresie +11V,  -11V. A więc napięcie wejściowe musi być o 4V wyższe niż dolne zasilanie. Dla niższych napięć zasilania ta różnica może być nieco mniejsza, ale dokładnie nie wiadomo.

Z kolei dla LM358 parametr VICR  ma zakres (dla zasilania asymetrycznego) od -0.3V do  VCC - 1.7V.  Czyli pasuje do Twojego zastosowania.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

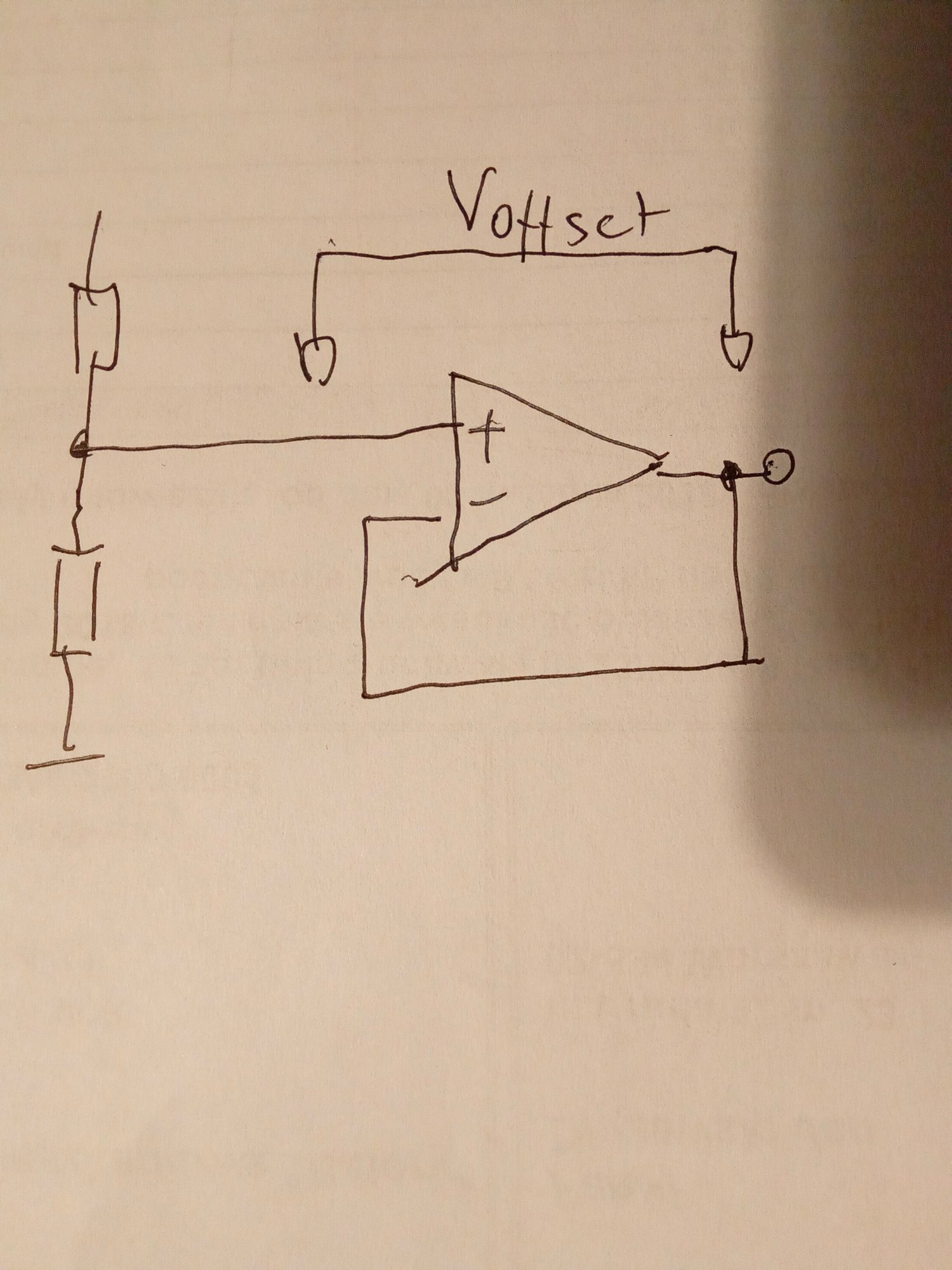

W układzie jak na rysunku mierzysz napięcie pomiędzy wejściem nieodwracającym a wyjściem wzmacniacza.


  • Pomogłeś! 1
Link do komentarza
Share on other sites

A jeszcze takie pytanie...powiedzmy że zrobiłbym pomiar prądu na tym boczniku...na każdy amper spadek wynosił by powiedzmy 2mV...offset wzmacniacza to 0.5mV, to mam rozumieć że błąd (25%) występował by tylko przy pomiarze pierwszego ampera tak? A na pomiar każdego następnego błąd by się odpowiednio zmniejszał (np przy 2A już 12.5%, przy 4A już 6.25% i tak dalej)

Link do komentarza
Share on other sites

Tak.

Im napięcie mierzone  wyższe, tym wpływ offsetu procentowo mniejszy. Offset można zresztą kompensować. Niektóre wzmacniacze mają nawet specjalne wejścia do tego celu.

  • Lubię! 2
