pin GND został połączony z drugim pinem GND.

[BeeKeyPro]

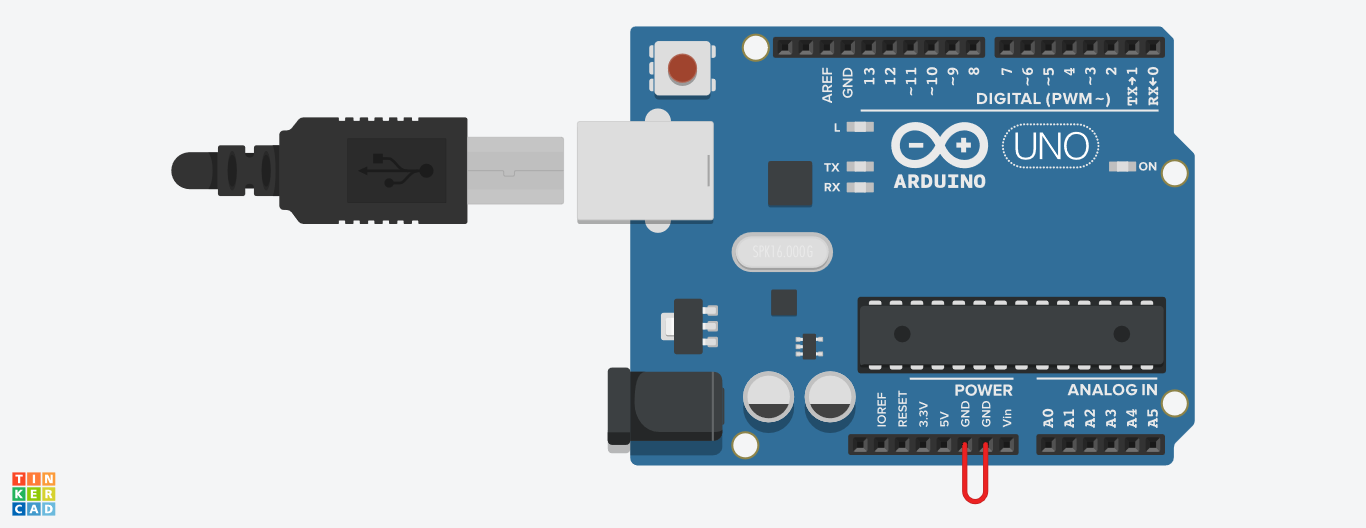

Ostatnio połączyłem pin GND z pinem GND (tak jak jest to zrobione na zdjęciu) Od tego czasu świecą 4 diody: ON, RX, TX i L. Od tego czasu też moje arduino zaczęło się nagrzewać i nie wczytuje żadnych kodów. I nie wiem po pierwsze jak je naprawić i czy zepsucie jest spowodowane właśnie tym połączeniem GND z GND.

Z góry dziękuję za odpowiedzi 🙂

[nebraska]

Przecież to są wspólne masy. Połączenie ich ze sobą nic nie uszkodzi. Na pewno nie tyknąłeś przypadkiem w pin obok?😕

[Kuba83]

Witam!

Jak masz wersję z Atmegą w podstawce, to masz na przykład nowy układ

https://allegro.pl/oferta/082-mikrokontroler-atmel-avr-dip-atmega328p-pu-12754586385

Ale czy to warto?

Warto jak masz oryginalne, włoskie Arduino Uno, w klonie raczej nie warto.



[BeeKeyPro]

@Kuba83 Właśnie ja mam klona który kosztował mniej niż ten układ 😅

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[BeeKeyPro]

@nebraska W sumie jest to możliwe że tam tyknąłem, czy to da się jeszcze naprawić?

[Kuba83]



16 minut temu, BeeKeyPro napisał:

@Kuba83 Właśnie ja mam klona który kosztował mniej niż ten układ 😅

Witam!

Ja nie naprawiam, kup takie coś

https://allegro.pl/oferta/klon-uno-r3-atmega328p-u-z-kablem-usb-10495495194

Tu masz ten plus, że chodzi to jak oryginalne Arduino Uno

Jak chcesz szajs ale tańszy, to proszę bardzo

https://allegro.pl/oferta/uno-r3-zgodne-z-arduino-uno-ch340-klon-modul-z-atmega328p-goldpin-9585627891

Tylko sterowniki CH340 zainstalować, no i jest to jednorazówka.

Ja spaliłem jedno Nano CH340, za 20zł to nie wnikałem....poszło w kubeł na śmieci.

No i NodeMCU uwaliłem kiedyś, w Twoim przypadku wysoce prawdopodobne, że podłączyłeś któryś pin GPIO do masy, jak masz te objawy, to Atmega jest trupem, układ nie ma prawa się grzać, nie podłączaj, bo uwalisz zasilanie portu USB w komputerze⚠️

[nebraska]

Uno jak i nano mają podobne regulatory liniowe 5 V o niskim spadku napięcia przeznaczenia z funkcjami zabezpieczającymi przed zwarciem. Chroni to regulator i wejście w przypadku zwarcia VOUT bezpośrednio z masą. Nie chroni innych elementów obwodu, np w przypadku zwarcia GPIO Atmegi.

Uno posiada dodatkowy bezpiecznik PTC Polyfuse na szynie zasilającej USB. Ogranicza to ilość prądu, zwiększając jego rezystancję w miarę wzrostu ciepła. Pomaga chronić zasilacz USB lub port komputera.

Ja bym sprawdził regulator potem Atmege.

Prawdopodobnie Atmega mogła tego nie przeżyć.



[jand]

Ponieważ w okolicy gdzie zwierałeś masy są tylko piny związane z zasilaniem, dlatego niechcący mogłeś uszkodzić któryś z zasilaczy. Podłącz zasilanie do gniazda jack (powiedzmy 7V ) i sprawdź na odpowiednich pinach obecność napięć 5V oraz 3,3V.

[BeeKeyPro]

8 minut temu, Kuba83 napisał:

bo uwalisz zasilanie portu USB w komputerze⚠️

😐 ojć, ja już podłączyłem

[BeeKeyPro]

@nebraska Da się taką Atmege wymienić? Znaczy też nie wiem czy jest sens bo kupiłem klona za 20 zł.

[nebraska]

2 minuty temu, BeeKeyPro napisał:

@nebraska Da się taką Atmege wymienić? Znaczy też nie wiem czy jest sens bo kupiłem klona za 20 zł.

Tak, tylko musisz zerknąć czy jest w gnieździe wtedy podważasz cieniutkim śrubokrętem z przodu z tyłu i wyskoczy.

Jeśli to klon może być wlutowana na stałe. Daj foto to zobaczymy.

[Kuba83]

4 minuty temu, BeeKeyPro napisał:

@nebraska Da się taką Atmege wymienić? Znaczy też nie wiem czy jest sens bo kupiłem klona za 20 zł.

Witam!

Masz tą Atmegę w podstawce, czy też SMD?

Jak SMD, identycznie jak w moim drugim linku, to "po ptokach", tylko kosz.

[BeeKeyPro]

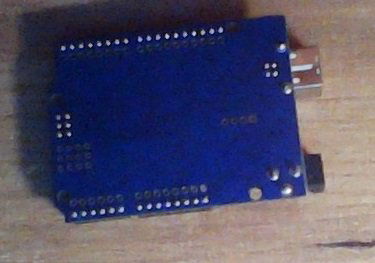

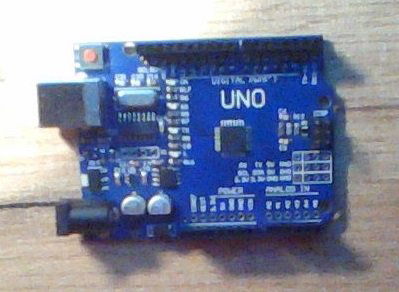

@nebraska Zrobiłem zdjęcie z tyłu i z przodu (przepraszam za złą jakość, ale z kamerki internetowej robiłem)

[BeeKeyPro]

@nebraska Jeśli zdjęcie będzie bardzo rozmazane proszę powiedzieć to postaram zrobić się lepsze.

[nebraska]

Masz SMD to niestety nic nie zrobisz.
