Czujnik poziomu wody QDY30a z esp


nebraska

Pomocna odpowiedź

4 minuty temu, nebraska napisał:

Mam wlane 4cm wody pokazuje 3.70cm chyba jest ok?

chyba ok, być może trzeba jakąś kalibrację wykonać. Chętnie pomógł bym więcej ale w tej chwili nie bardzo mam czas, tymczasem zostawiam Cię z ciekawą lekturą
https://ntronic.pl/jak-dziala-modbus/

  • Lubię! 1
Link do komentarza
Share on other sites

(edytowany)

Dokończę jeszcze wątek użycia przejściówki. Na module z rs485 łączysz piny środowe DE/RE i podłączasz do pinu pokazanym na zdjęciu w konwerterze uart. W ten sposób łatwo przeanalizujesz odpowiedź swojego czujnika. Dobrej zabawy!


Edytowano przez _LM_
  • Pomogłeś! 1
Link do komentarza
Share on other sites

Mam dokładnie taki sam jak pokazałeś.

Podłączenie tak powinno wyglądać?

RO RS485 -->> TX TTL232

DI RS485 -->>   RX TTL232

Piny środkowe RE, DE -->> ?

O jakim pinie mówisz LED/link ?



Z tego co czytałem tego czujnika się nie kalibruje. Można ewentualnie zaokrąglić zakres używając around.

Dzięki za link muszę jeszcze sporo doczytać na ten temat.




Link do komentarza
Share on other sites

(edytowany)
10 minut temu, nebraska napisał:

O jakim pinie mówisz LED/link ?

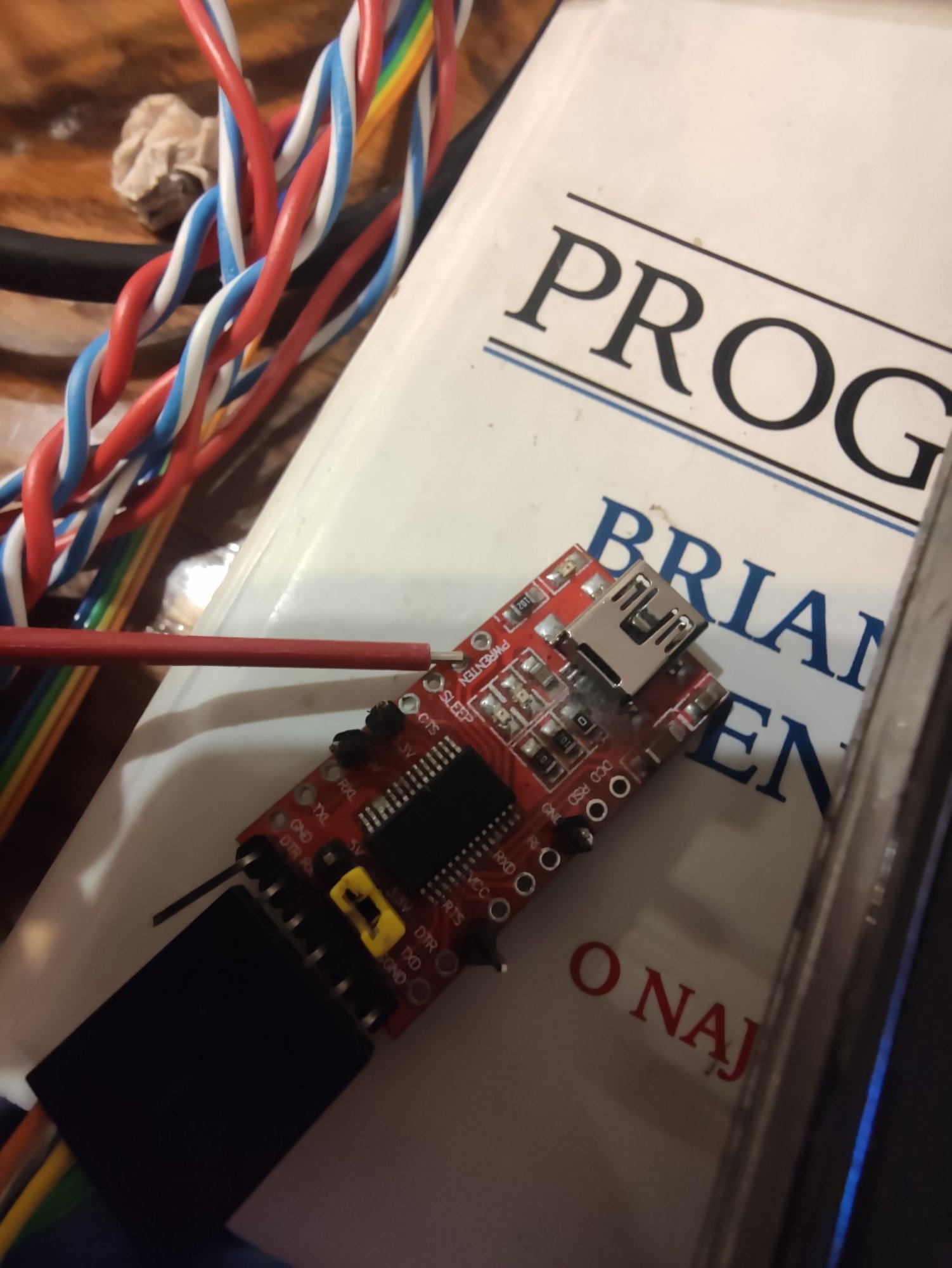

Edytowałem wpis, bo się z tym machnąłem, chodzi o pin "TEN"(porównaj zdjęcie wskazuję sondą multimetru) na płytce konwertera UART. Zobacz jeszcze raz edytowany wpis wyżej.

Edytowano przez _LM_
  • Lubię! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

(edytowany)
1 godzinę temu, _LM_ napisał:

TX-->DI

RX-->DO

Piny sterowania przepływem.. Cholewka teraz nie pamiętam zostaw narazie nie podłączone bo program potrafi sterować zp TX

Daj mi chwilę, sprawdzę coś

Ok,dzięki już wszystko jasne.

Mógłbyś tylko potwierdzić piny TX, RX z RS?



Ok, już mnie uprzedzileś. Post wyżej

Dzięki LM

Edytowano przez nebraska
  • Lubię! 1
Link do komentarza
Share on other sites

LM czy mógłbyś podesłać link do tego programu Modbus pod tą nazwą pobrałem ale jeszcze co innego.

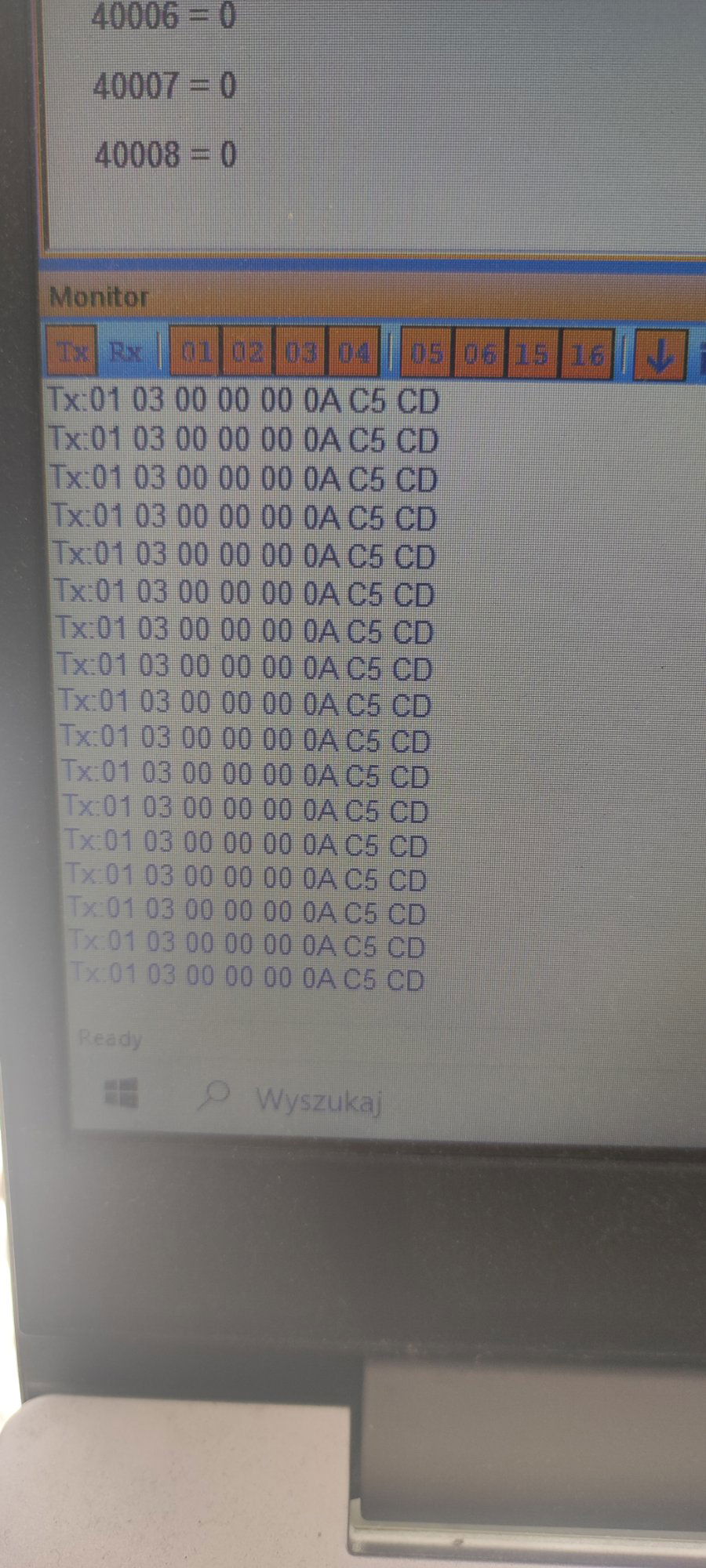

Podłączyłem przejściówkę mam taki odczyt. Ta ramka nie pokrywa się z tymi co są w dokumentacji. Dolewając wody nie zauważyłem też zmian bajtów w tej ramce. O co kaman?




Link do komentarza
Share on other sites

(edytowany)

Nic nie mogę odczytać nawet przez Arduino, cholera nie wiem co się stało 😏

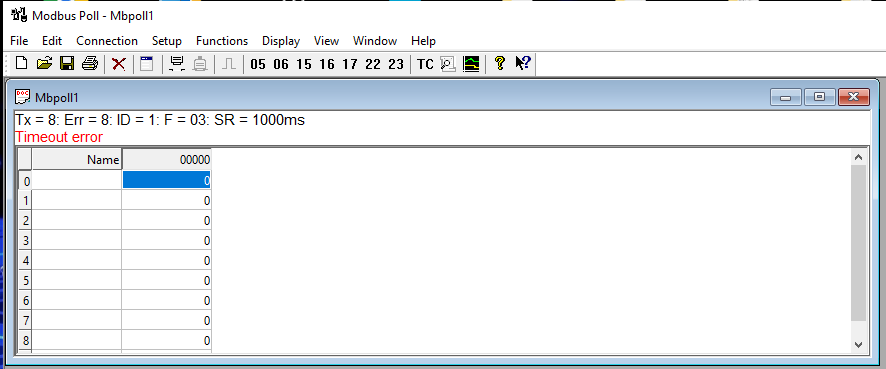

W drugim programie mam wartość TX i err u góry rośnie i nie wiem co to za liczby do czego one się odwołują.


Edytowano przez nebraska
  • Nie zgadzam się! 1
Link do komentarza
Share on other sites

(edytowany)

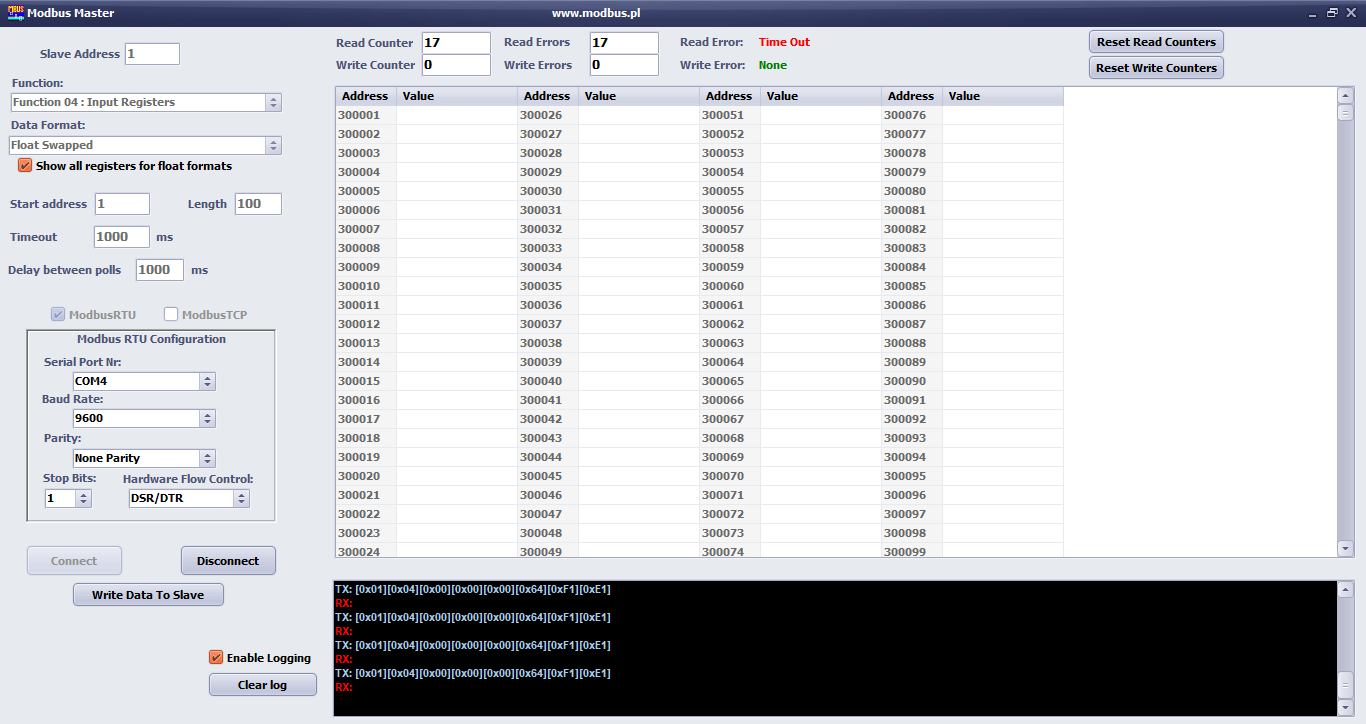

Nie wiem co to za szajs masz zainstalowany oraz nic o parametrach transmisji.

Znaczy program mpool znam, ale nie bez przyczyny chciałem żebyś zaczął od czegoś prostszego w obsłudze

Edytowano przez _LM_
Link do komentarza
Share on other sites

(edytowany)

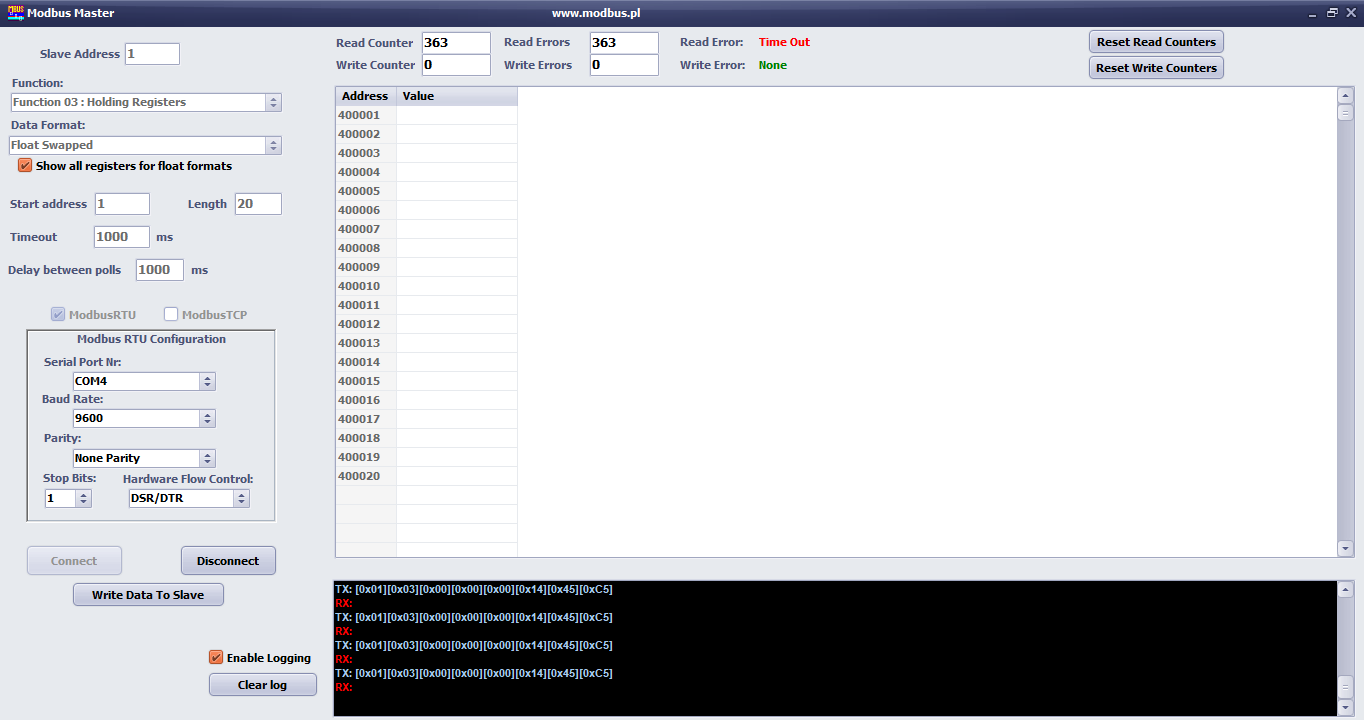

Wygląda że coś nie tak z połączeniem. Dioda na przejściowce uart tx mruga? Spróbuj jeszcze wybrać w zakładce u góry holding register i zmniejsz lenght do 20 na początek

Edytowano przez _LM_
Link do komentarza
Share on other sites

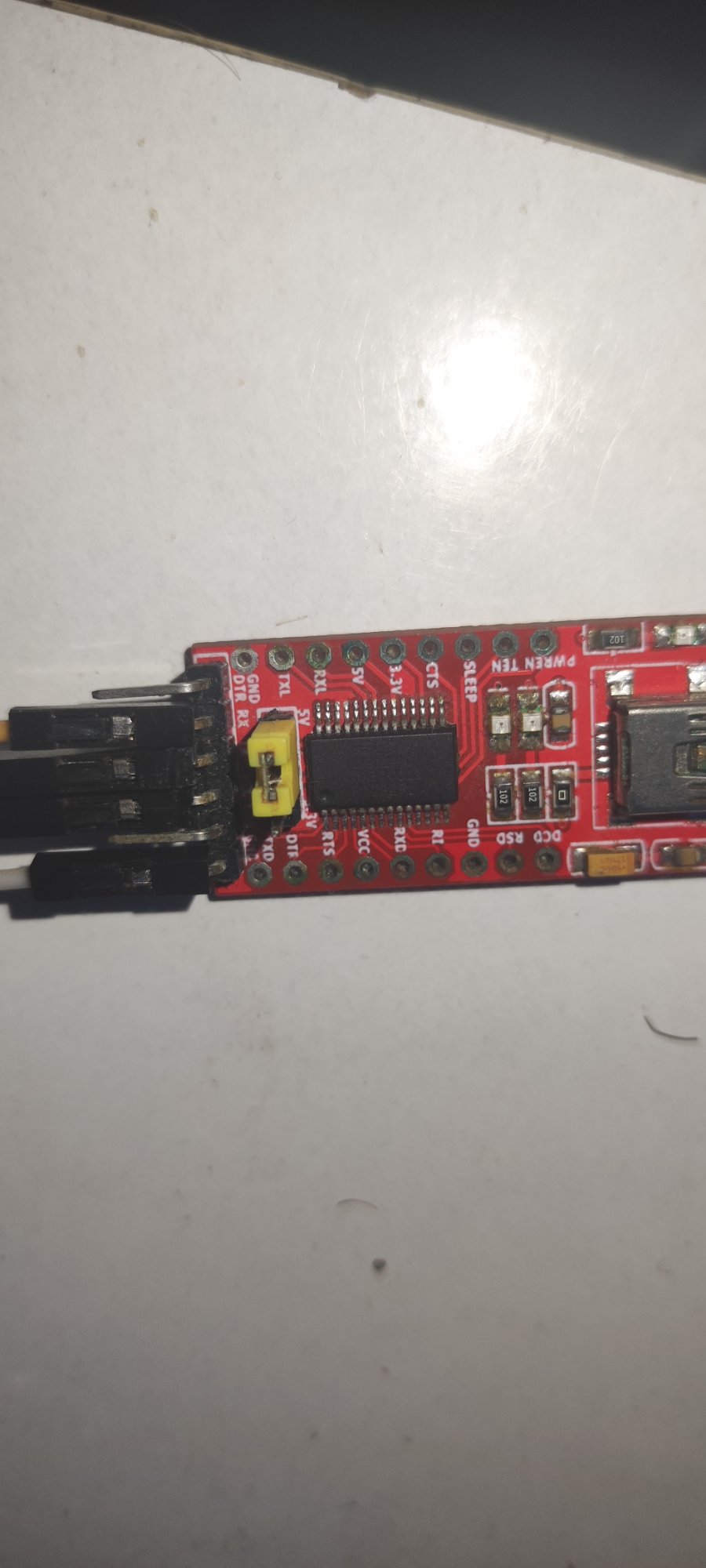

Ciężko uznać co temu jest, teraz sprawdziłem że sygnał "TEN" pojawia się nawet kiedy przepływ masz ustawiony na "NONE" pokaż jeszcze jak to masz podłączone. Przejściówka MAX485 ma zasilanie? Możesz podłączyć z przejściówki UART powinna działać na 5V

Link do komentarza
Share on other sites
