Sprawdzenie poprawności schematu i PCB.

[luki9542]

Tworzę samemu programator STK200 i mam już gotowe projekty. Wydaje mi się że nie ma błędów ale wolę spytać ekspertów 🙂

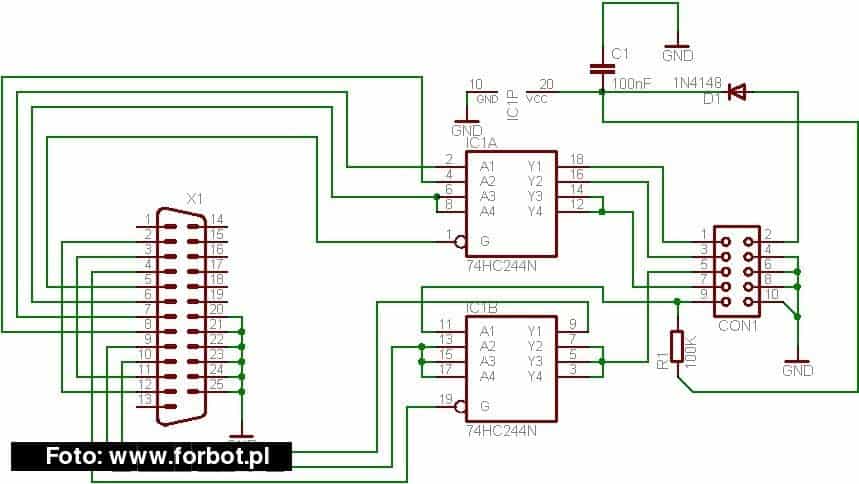

Oryginalny schemat:

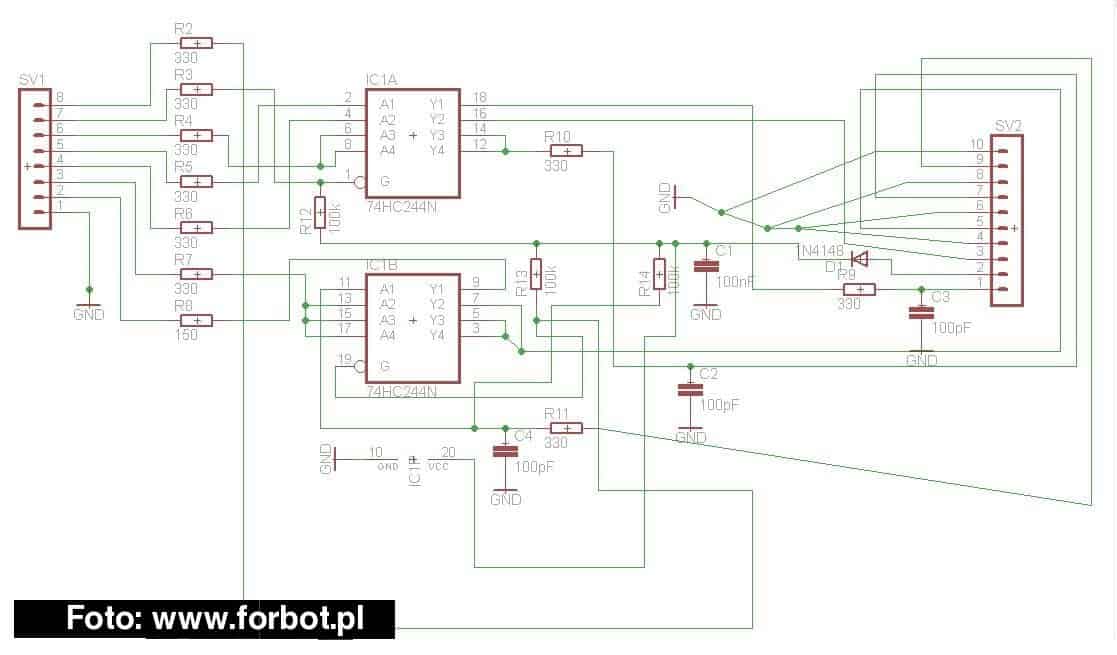

Schemat EAGLE:

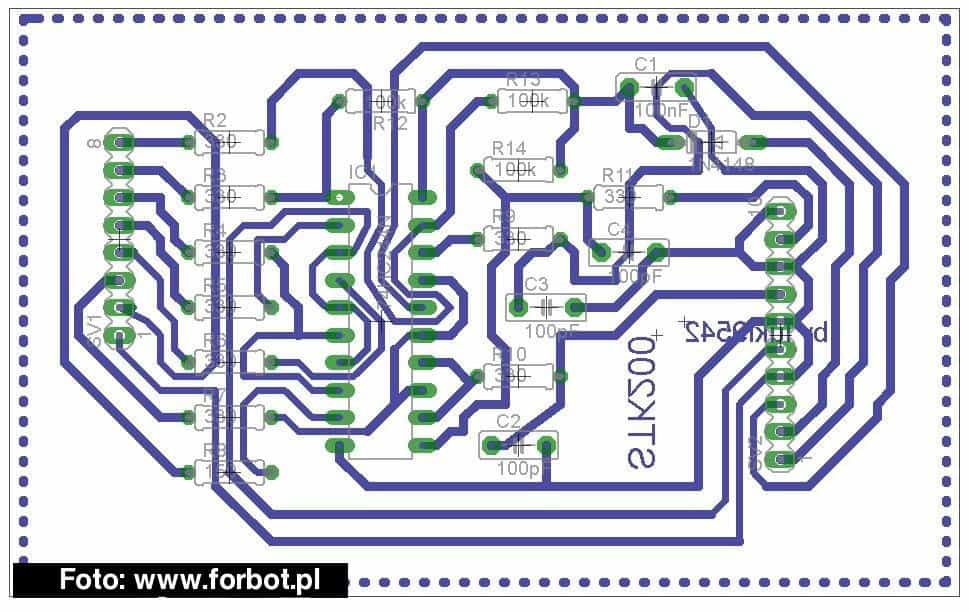

PCB EAGLE:

Pytanie z innej beczki: jaki element polecacie dać z biblioteki by były otwory idealne do przylutowania taśmy?

W załączniku znajdują się pliki EAGLE'a ze schematem i płytką.

Z góry dziękuję.

schemat + PCB.rar

[agrala]

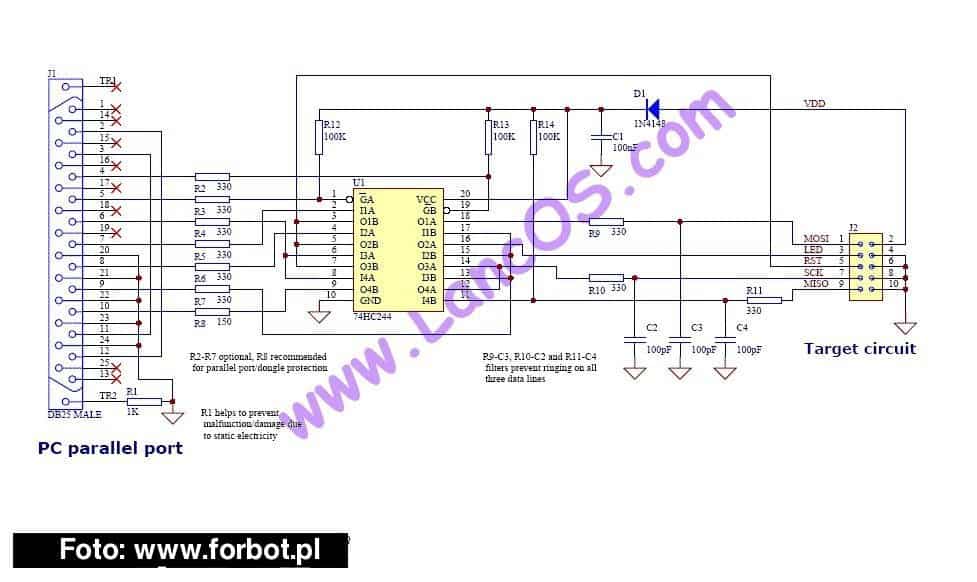

Ja używam programatora z tego schematu, sprawdzony i działa

Proponuję jako złącze do programowania użyć złącza IDC 10

W programatorach AVR to złącze nazywane jest złączem kanada

Jest w ibliotece con-harting-ml pod nazwą con-harting-ml LM10

Nie prościej byłoby wlutować gniazdo d-sub 25 na plytkę niż komnibować z kablem i wtyczka do komputera? Zrobiłbys sobie tylko tasiemke na IDC 10 pomiedzy pogramatorem i programowanym układem

[KD93]

kanada

Jak to kiedyś Bobby mi na tym forum napisał: toż to KANDA 🤣

[Treker (Damian Szymański)]

To nie jest forum od takich pytań!

Po drugie do sprawdzania schematów jest specjalne forum.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[luki9542]

@Treker: Przepraszam bardzo 😃 Ale nie mam rozeznania na forum - częściej czytam i szukam niż tworzę tematy

@Agrala: Dzięki za schemat, spróbuje zrobić według niego.

[mskojon]

Na stronie EdW jest wzór płytki 'Ulepszone STK200', polecam 🙂

[luki9542]

Ok dziękuję wszystkim zrobiłem ten prostszy troszkę 😃 Jedyny problem że mam ścieżki pomiędzy goldpinami :/ Ale napiszę czy działa później (jak wytrawię) 🙂

EDIT: Programator działa 😃 Temat do zamknięcia.
