Wejścia cyfrowe - jak płynie prąd?


jugan1

Pomocna odpowiedź

Dzień dobry,

W internecie ( też i na blogu forbota ) można znaleźć wiele schematów, gdzie mamy wejścia cyfrowe. Niestety zrozumienie ich sprawia mi ogromny problem. Poprosiłbym zatem o naprawdę łopatologiczne wyjaśnienie moich niejasności. Podejrzewam, że problemy są naprawdę banalne, natomiast aż tak bardzo tego nie rozumiem, że nawet ciężko mi będzie zadać dobre pytania. Proszę zatem o wyrozumiałość!

Pytania będą pojawiały się stopniowo. Na podstawie odpowiedzi będę zadawał kolejne, bo nie wiem o co zapytać. Jak Wam ułatwić zrozumienie, o co mi dokładnie chodzi.



1) Załóżmy, że mam ARDUINO i chcę sprawdzać, czy przycisk jest wciśnięty, czy nie. Pomijam aktualnie problem związany z brakiem rezystora podciągającego ( o to też zapytam 😄 ); załóżmy po prostu chwilowo, że nie ma problemów ze stykami w przyciskach i zawsze otrzymuję poprawny stan. Tutaj przykład takiego połączenia ( link do strony ze zdjęciem: https://roboticsbackend.com/arduino-push-button-tutorial/ )


Chcę teraz odczytać stan przycisku. Co się dokładnie dzieje w momencie wykonywania przez procesor Arduino instrukcji digitalRead?

Mogą być 2 możliwości:

a) przycisk jest wciśnięty. Jest zatem droga między GND, a PINem nr 4.

b) przycisk nie jest wciśnięty. Nie ma drogi między GND, a PINem nr 4 ( jest przerwa w obwodzie )

Gdyby PIN był cyfrowym wyjściem to pomiędzy GND, a PINem popłynąłby prąd. Czy tutaj też popłynie? Skąd ARDUINO wie, jaki jest STAN ( czy przycisk jest wciśnięty, czy też nie )?

Powiedzmy, że mam dzielnik napięcia i baterię 5V. Jestem w stanie za pomocą woltomierza zmierzyć napięcie w tym dzielniku na jakimś rezystorze i przykładowo dla zakresu 3.5-5V powiedzieć, że jest stan wysoki, a dla 0-1.5V powiedzieć, że jest niski. Tutaj jednak nie widzę żadnego miejsca, które bym mógł zmierzyć.



Link do komentarza
Share on other sites

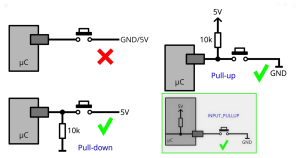

@fribble3 Widzę, że podrzuciłeś rysunek związany z rezystorami podciągającymi. O to też na pewno zapytam, ale wydaje mi się, że aktualnie tylko one mi zaciemnią obraz ( oczywiście mogę się mylić i być może są one niezbędne do zrozumienia mojego pytania ). Czytałem, że rezystor podciągający jest ważny przy przycisku w momencie, gdy nie jest on wciśnięty ( aby nie zbierać "śmieci" z otoczenia ). U mnie jednak może być sytuacja, że przycisk jest wciśnięty ( wtedy rezystor podciągający nie jest potrzebny ) i chciałbym wiedzieć, skąd ARDUINO wie, że powinien być stan wysoki.

Link do komentarza
Share on other sites

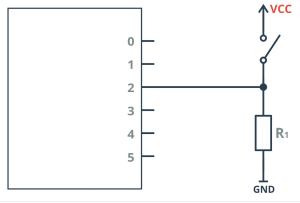

Na początek uwaga ogólna. Do wejścia Arduino (dotyczy to także innych procesorów) nie wpływa praktycznie prąd - liczy się tylko napięcie.

W Twoim przykładzie przy wciśniętym przycisku do wejścia podłączona jest masa, napięcie 0V, co jest interpretowane jako stan niski.

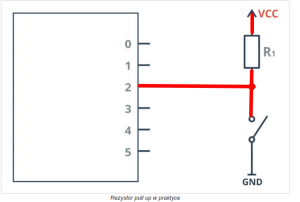

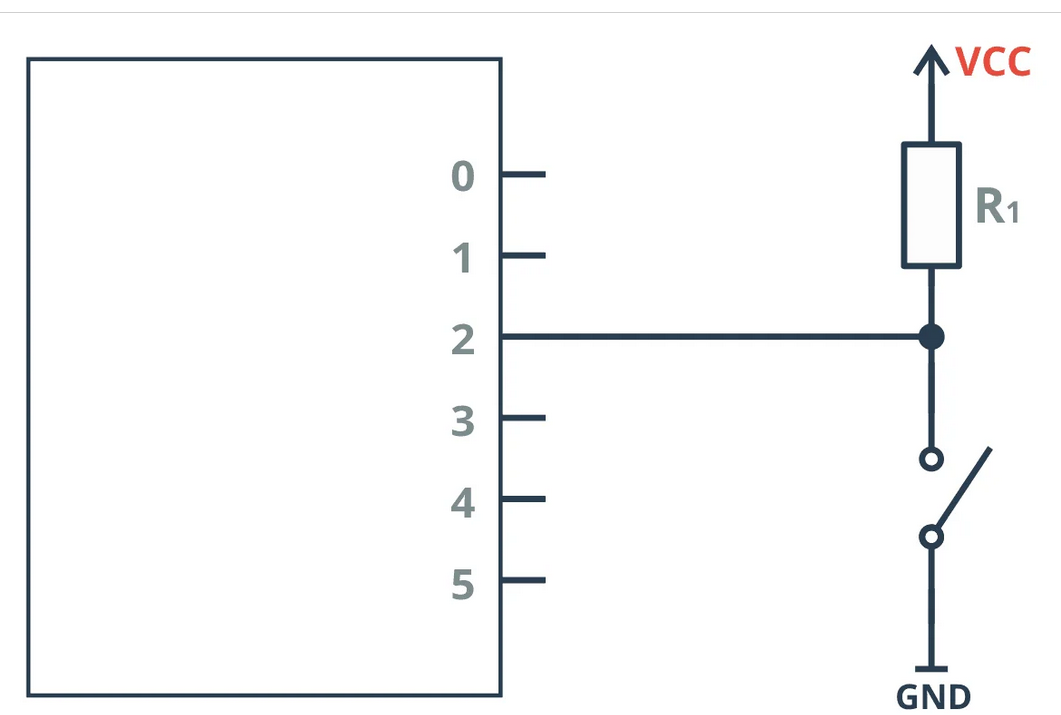

Jeśli przycisk jest puszczony, to na wejściu jest "niewiadomoco", co może być interpretowane całkiem przypadkowo. Dlatego musimy podłączyć opornik podciągający do zasilania, co będzie interpretowane jako stan wysoki.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

7 minut temu, jugan1 napisał:

przycisk jest wciśnięty ( wtedy rezystor podciągający nie jest potrzebny )

Przecież nie jest wciśnięty bez przerwy - opornik jest potrzebny, gdy przycisk jest puszczony.

Link do komentarza
Share on other sites

(edytowany)

@jand

6 minut temu, jand napisał:

W Twoim przykładzie przy wciśniętym przycisku do wejścia podłączona jest masa, napięcie 0V, co jest interpretowane jako stan niski.

I właśnie tego nie rozumiem chyba najbardziej. Skąd Arduino wie, że coś, co jest podłączone, to jest właśnie masa?

EDIT: Po prostu nie widzę niczego tam ( woltomierza itd. ) co po wyliczeniu wartości powiedziałoby "Jest podłączona masa"

Edytowano przez jugan1
Link do komentarza
Share on other sites

(edytowany)

Odpowiednie układy są inicjowane, takie którą są zdolne odczytać stan wejściowy i ten stan jest odczytywany. Np. z RP2040:

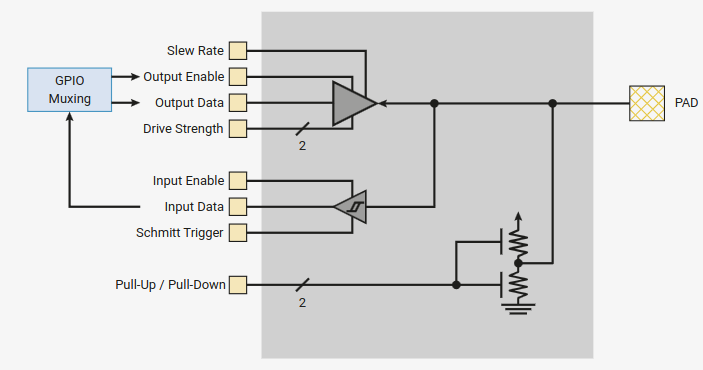

1505267640_Screenshot2024-04-21at17-26-06RP2040Datasheet-rp2040-datasheet_pdf.thumb.png.5357f99ff0399628d70644eaaf86e5b3.png
