Tani i niezawodny czujnik do wykrywania tabletek w pojemnikach - sugestie?


Batman1941

Pomocna odpowiedź

Cześć,

pracujemy nad projektem, w którym chcemy wykrywać, czy w konkretnych pojemnikach znajdują się tabletki czy też nie. Zależy nam na niedrogim i niezawodnym rozwiązaniu – docelowo koszty jednego czujnika powinny zmieścić się w przedziale 10-20 zł.

Co już sprawdziliśmy?

Czujnik ultradźwiękowy (soniczny) – rozdzielczość ok. 1 mm okazała się niewystarczająca, by jednoznacznie stwierdzić obecność tabletki.
Kamera IR + AI – działa dobrze, ale cena rośnie drastycznie przy wielu pojemnikach (problem z magistralą USB, koszty sprzętu i optyki).
Pomiar wagi – obawiamy się, że drobne zanieczyszczenia (okruszki) mogą powodować fałszywe odczyty i konieczność częstego czyszczenia.
Diody IR z góry + fotorezystory z dołu – wymagałoby budowy matrycy fotorezystorów pod każdym pojemnikiem, co znów zwiększa skomplikowanie i koszt.
Czujniki magnetyczne, kontraktony - ale to tylko ruch
Czujniki Halla – detekcja zmiany pola ale tutaj mamy wątpliwości czy warto to testować bo zmieni się wartość ale nie powie nam jaką liczbę tabletek ma pojemnik
Siatka 3D - był tez pomysł aby czymś tanim (o ile to moziwe) zrobić siatkę 3D dna pojemika do jaki, ustalony interwał, wystarczy rodzielność rzędu 0,5mm i potem softem to obrabiać.

Szukamy pomysłów i sugestii, co jeszcze można by wdrożyć, aby uzyskać niezawodny, tani w produkcji i utrzymaniu czujnik. Czy ktoś z Was ma doświadczenie w podobnych projektach? Jakie rozwiązania proponujecie? Może są jakieś mniej oczywiste metody pomiarowe lub sprytne kombinacje czujników?

Z góry dziękujemy za wszelkie wskazówki i zapraszamy do dyskusji!

Link do komentarza
Share on other sites

2 minuty temu, Batman1941 napisał:

Jakie rozwiązania proponujecie? Może są jakieś mniej oczywiste metody pomiarowe lub sprytne kombinacje czujników?

Fotodioda z laserem na wejściu/wyjściu do/z pojemnika?

Link do komentarza
Share on other sites

(edytowany)
6 minut temu, Batman1941 napisał:

pracujemy nad projektem, w którym chcemy wykrywać, czy w konkretnych pojemnikach znajdują się tabletki

Potem

6 minut temu, Batman1941 napisał:

bo zmieni się wartość ale nie powie nam jaką liczbę tabletek ma pojemnik

To nie jest to samo: "Czy są" a "Jaka ilość". Możesz napisać coś więcej o pojemnikach, ewentualnie pokazać zdjęcia do których będą pakowane?

Edytowano przez _LM_
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Czy będą zawsze tego samego koloru, wymiaru, wagi? Czy będą ładowane zawsze do tych samych pojemników, w pojemnikach będą luzem czy w jakiś sposób poukładane np jedna nad drugą. Jaki kolor pojemników i czy zawsze ten sam? Jak widzisz pytań jest mnóstwo i od precyzji odpowiedzi dużo zależy

Link do komentarza
Share on other sites

(edytowany)

Warto też wspomnieć o wielkości samego pojemnika/pojemników.

Bo słoik 0.5L to też pojemnik, tak samo, jak pojemnikiem na tabletki może być kostka o rozmiarze 1,5x1,5x1,5cm. Ma to znaczenie w doborze czujników, sposobu pomiaru itd.

Edytowano przez roz
  • Lubię! 1
Link do komentarza
Share on other sites

7 minut temu, Batman1941 napisał:

@roz nie wiemy tego jeszcze, zakłądamy że to będzie pojemnik typu 4x4x4 cm max, myśleliśmy o przeźroczystym

Przeźroczysty.. należy wziąć pod uwagę, że niektóre leki nie mogą mieć dostępu do światła.

I tutaj nasuwa mi się od razu czy podczerwień/UV nie jest zdyskwalifikowane już na starcie jak i inne mocniejsze źródła światła - gdybam na podstawie ulotek od leków, które są mi znane.

Co do ważenia pojemników i ewentualnych zanieczyszczeń - gdyby po wyjęciu ostatniej tabletki było tarowane ważenie od razu? W ten sposób można by uniknąć częstego "czyszczenia" pojemników.

Link do komentarza
Share on other sites

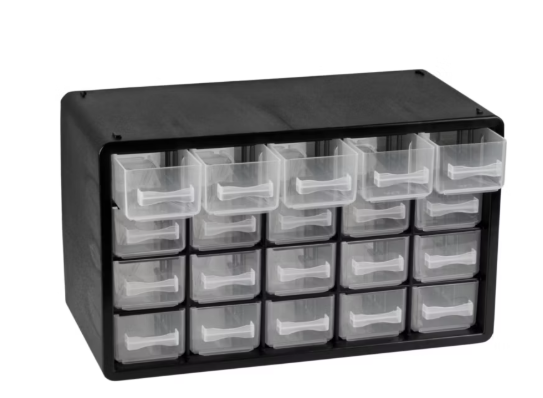

@roz o wpływie światła na leki nie pomyślałem, masz oczywiście rację. Co do samego pojemnika to on byłby w obudowie ale rzeczywiście przód musiałby być zasłonięty, bo gdyby ktoś postawił go np. kuchni na parapecie do te tabletki by się zagotowały od słońca. 🤔Chodzi o coś w rodzaju organizera ale z wykrywaniem czy tabletki w pojemnikach (przegródkach) czy ich nie ma. Myślałem o czymś takim (oczywiście o wiele ładniejszym, sprofilowanym pod potrzeby itd.) jak na zdjęciu.
