Popularny post chickyfloopy2 Napisano 9 marca Popularny post Udostępnij Napisano 9 marca Cześć wszystkim, chciałbym zaprezentować jeden z moich ostatnich projektów jest to zasilacz regulowany (stabilizowany) , którego ’sercem’ jest przetwornica AC/DC (zmienny-stały) 24.8V/4A, prąd płynący z przetwornicy AC/DC płynie do przetwornicy step-down gdzie można dowolnie go regulować przy użyciu potencjometru na zewnątrz obudowy. Z wejścia przetwornicy nr 1 prąd płynie do płytki mojej roboty wykonanej na laminacie jednostronnym, w której wkład wchodzi stabilizator 7812 ( do którego zamontowałem radiator), (oraz pastę która rozprowadza ciepło na cały radiator), 2 kondensatory elektrolityczne oraz 2 ceramiczne. Gdzie 24 V z przetwornicy redukowane są do 12V czyli znamionowego napięcia zasilania wentylatora którego zasilanie jest załączane przyciskiem umieszczonym na obudowie od strony prawej. Z wyjścia przetwornicy step-down prąd jest kierowany na gniazda bananowe z przodu obudowy. Zasilacz posiada na wejściu od strony zasilania całego układu z sieci , zabezpieczenie termiczne które przerywa obwód po przekroczeniu w środku obudowy 50°C , drugim zabezpieczeniem jest znany i lubiany 🙂 wyłącznik nad prądowy 4A , który gdyby ktoś z czytelników nie wiedział, przerywa obwód w momencie przekroczenia przez odbiornik progu 4 amperów pobieranego prądu . Wszystkie łączenia zostały wykonane na konektorach dzięki czemu nie trzeba odlutowywać kabli gdy chcemy rozłączyć któryś z elementów. Niżej załączam schemat blokowy.. Oraz spis elementów... Obciążalności zasilacza w warunkach ‘bojowych’ nie testowałem, natomiast z żarówka samochodową o mocy 60W i 12V zasilania radził sobie bez większych problemów , a jak łatwo obliczyć 60W przy 12V napięcia zasilania oznacza 5A pobieranych przez żarówkę , co moim subiektywnym zdaniem jest wynikiem zadowalającym jak na pierwszy zasilacz. Poniżej wrzucam linki do 3 przykładowych elementów które zastosowałem ze sklepu BOTLAND https://botland.com.pl/bezpieczniki/11953-wylacznik-nadpradowy-termobimetaliczny-mr1-20a-5904422340544.html https://botland.com.pl/wentylatory-montazowe/3876-wentylator-12v-80x80x25mm-3-przewody-5904422349615.html https://botland.com.pl/zlacza-bananowe/6751-gniazdo-bananowe-al2437-czerwone-4mm-5szt-5904422334994.html 5 Link do komentarza Share on other sites More sharing options...
aimeiz 10 marca Udostępnij 10 marca Fajny projekt. Przydała by się lista elementów i schemat. Jedyna rzecz, którą zrobiłbym inaczej to zespół wentylatora. Zastosowałbym wentylator na napięcie 24V, dzięki czemu można by wyeliminować stabilizator 7812 i jego radiator - dodatkowe źródło ciepła i strata energii. Jeśli akurat miałeś wentylator na 12V, to zamiast 7812 możesz dać niewielki moduł step down, który w sposób sprawny energetycznie obniży napięcie z 24V na 12V i nie będzie wymagał radiatora. Link do komentarza Share on other sites More sharing options...
chickyfloopy2 10 marca Autor tematu Udostępnij 10 marca @aimeiz jasne, moge dorzucić listę elementów i schemat , a co do wentylatora miałem dwunastkę z poprzedniego projektu , z tad jego użycie, natomiast co do przetwornicy stepdown , oczywiście mogłem jej użyć natomiast niechcialem robić wszystkiego na elementach gotowych a miałem pod ręką ten właśnie układ że stabilizatorem , jeżeli układ będzie się przegrzewał mimo użycia radiatora , napewno rozważę użycie przetwornicy , Pozdrawiam Link do komentarza Share on other sites More sharing options...
aimeiz 10 marca Udostępnij 10 marca @chickyfloopy2 Oczywiście robimy z tego co mamy pod ręką, bo potem brakuje miejsca na trzymanie zapasów. 1 Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Kuba83 w poniedziałek o 21:55 Udostępnij w poniedziałek o 21:55 Witam! Zasilacz impulsowy nie do wszystkiego się nadaje!⚠️ Mam impulsowy WANPTEK na TL494, 0-10A/0-30V, niestety śmieci on poniżej 1-2MHz i to mocno, CB-Radio z niego zasilane działa poprawnie ale odbiornik AM na fale średnie wydaje tylko warkot. Do zasilania analogu małych częstotliwości jest OK, mam ten ficzer w nim, że mogę na przykład żarzyć lampy typu PL500(27V/0,3A) i bez problemu idzie to zrobić a 4 lampy to 1,2A więc się nie spoci nawet, bez problemu też laptopa, co 8A pobiera przy 19V, wentylator po kilku minutach dopiero rusza. Co do opisanego projektu, to bym zmierzył tętnienia na wyjściu na oscyloskopie, wtedy byś zobaczył ile syfu wychodzi z takiej przetwornicy. A śmieci impulsowe powyżej 100-200kHz byś zobaczył w postaci "grubej linii" nawet na 50-60 letnim analogu CRT, ja oglądałem "cyfrowe" przebiegi na wojskowym Siemensie z 1969 roku i wszystko idealnie widać. A zamiast przetwarzać AC na DC i DC na DC, to bym poszedł w TL494 i trafo od zasilacza ATX, wtedy byłby mocarny sprzęt. 1 1 Link do komentarza Share on other sites More sharing options...
orb777 w wtorek o 08:07 Udostępnij w wtorek o 08:07 Dlatego do elektroniki warto też mieć zasilacz liniowy, np. Korad KA3005D, który wyjście ma stosunkowo czyste. "Grzejnik" nawet nic nie robiąc pobiera ~14W, w porównaniu do zasilaczy impulsowych jest nieekonomiczny, ale coś za coś. 1 Link do komentarza Share on other sites More sharing options...
aimeiz w wtorek o 16:14 Udostępnij w wtorek o 16:14 Nie wszystkie zasilacze impulsowe śmiecą w sposób znaczący. Mam stację KF i jakiś czas temu pozbyłem się zasilaczy liniowych na rzecz sprawnych, niegrzejących nieśmiecących impulsowych. Można kupić za niewielkie kwoty zasilacze od serwerów. Duża moc, wysoka jakość, zabezpieczenia, ale to zasilacze nieregulowane. Przez zmianę kilku oporników podwyższa się napięcie na 13.8V i mamy zasilacz do Transceiverów. Zwykle 60A. Są Radia np. FTDX101MP - nadajnik 200W, gdzie zasilanie jest 40 czy 50V, wiec radio kupuje się z zasilaczem i jest to zasilacz impulsowy, który nie śmieci. Nie wspomnę o zasilaczach wzmacniaczy gdzie zasilacz ma moc wyjściową 3-4KW. Zwykle co najmniej dwukrotnie więcej niż moc wyjściowa wzmacniacza. To kwestia filtrów na wejściu i wyjściu i częstotliwości przetwornicy. Im wyższa tym lepiej. Stare zasilacze impulsowe miały przetwornice na kilkunastu, kilkudziesięciu KHz i prążki zakłóceń były gęsto. Teraz przetwornice mogą taktować na 100 - 500KHz i więcej, więc harmoniczne są znacznie rzadziej. Oczywiście zasilacz liniowy, jeśli się nie wzbudza ma czystsze napięcie, ale niestety sprawność jest kuriozalna. 1 Link do komentarza Share on other sites More sharing options...
chickyfloopy2 w wtorek o 17:09 Autor tematu Udostępnij w wtorek o 17:09 @Kuba83 Cześć , wiadomo że wyjscie w zasilaczu tej konfiguracji nie bedzie aż tak czyste jak w niektórych konfiguracjach na atx'ach ale jego zadaniem aktualnie nie są żadne moduły ani układy wymagające prądu o idealnych przebiegach , póki napięcie na wyjściu jest stabilne , to mi do prostych prac wystarcza , napewno w którymś momencie bedę musiał kupić zasilacz do tkzw. zadań specjalnych np: wyżej juz wymieniony Korad . A co do konfiguracji na zasilaczu komputerowym , to jezeli zaglebie sie w temat to napewno sprobuje zrobic zasilacz na tej zasadzie. Link do komentarza Share on other sites More sharing options...

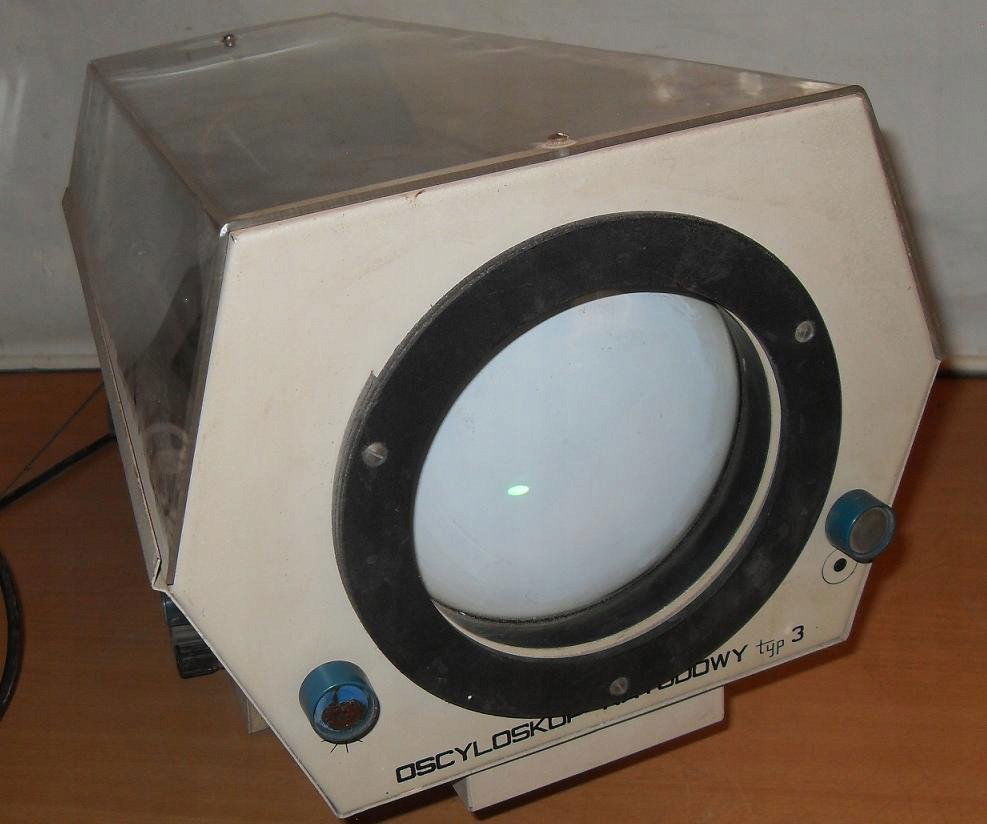

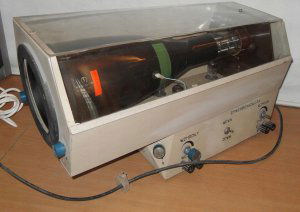

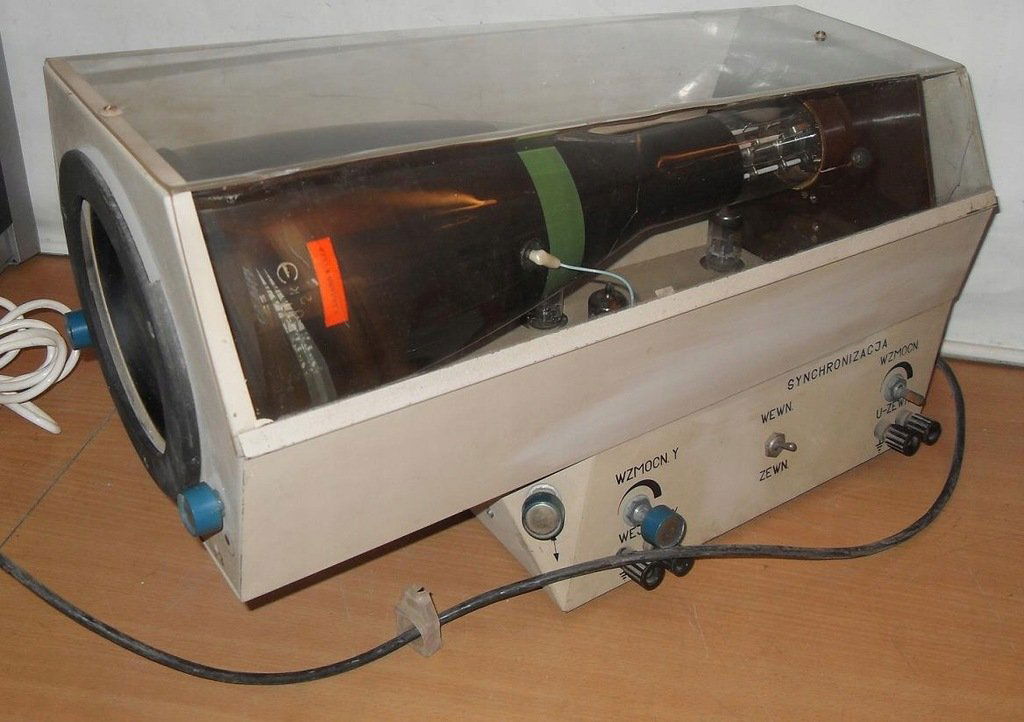

Leoneq w czwartek o 18:54 Udostępnij w czwartek o 18:54 Ciekawy projekcik! Wygląd urządzenia od razu mi się skojarzył z takim oto oscyloskopem 😉 (zdjęcia z serwisu aukcyjnego) 1 Link do komentarza Share on other sites More sharing options...
