Przerobienie układu do głośnika 4ohm 3 w

[benn]

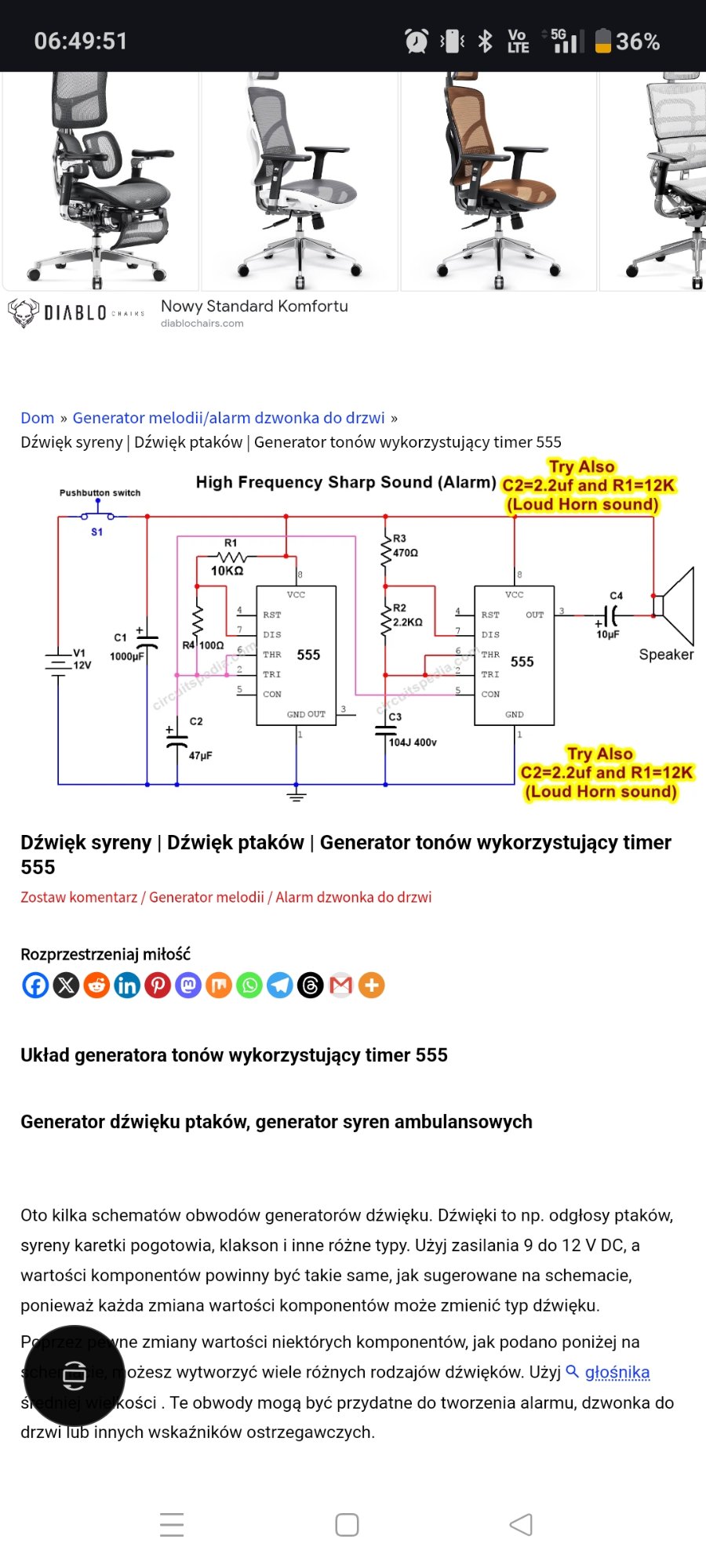

Jak przerobić ten schemat aby pasowal do głośnika 3w 4ohm wiem że powinienem użyć jakiegoś tranzystora bd135 ,137 ale jak to zrobić

[Preskaler]

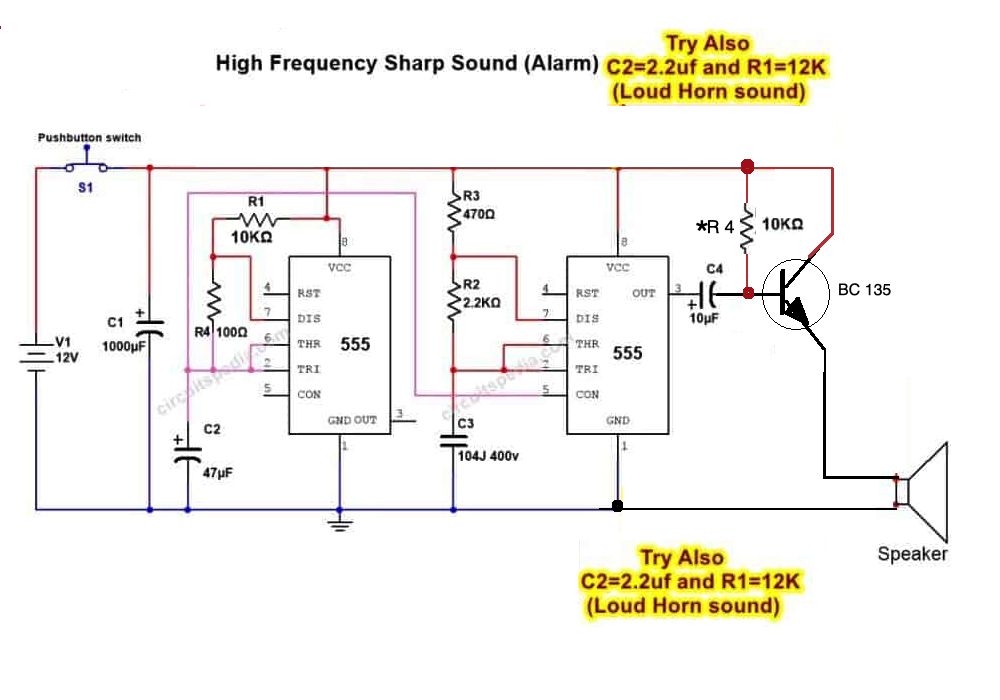

Jeden z najprostszych sposobów. Potrzeba jednak dobrać doświadczalnie wartość rezystora R 4 oznaczonego gwiazdką bo zależy to od jego wzmocnienia. Należy też tranzystor przykręcić do radiatora aby zbyt mocno się nie nagrzewał.



P.S.

Najpierw trzeba uruchomić układ oryginalny a dopiero po uzyskaniu zadawalających rezultatów dołożyć należy dalszą część schematu.

Edytowano 29 maja przez Preskaler
Dodatkowe informacje

[jand]

Zgodnie z pierwotnym schematem rolą kondensatora C4 jest eliminacja z głośnika  składowej stałej, wypływającej niekorzystnie na jego działanie.

Niestety, w proponowanej przez @Preskalera modyfikacji ta jego rola nie jest zachowana

[Preskaler]

Tak, zgadza si ale tutaj napięcie może być o wiele niższe i nie wpłynie to aż tak bardzo niekorzystnie na pracę głośnika. Zatem układ jest najprostszy z możliwych.

[Merc09]

4 godziny temu, jand napisał:

Zgodnie z pierwotnym schematem rolą kondensatora C4 jest eliminacja z głośnika  składowej stałej, wypływającej niekorzystnie na jego działanie.

Niestety, w proponowanej przez @Preskalera modyfikacji ta jego rola nie jest zachowana

Być może warto rozważyć opcję hybrydową - zachować uproszczony obwód preskalera, ale dodać C4 do wyjścia, aby nie ryzykować uszkodzenia sterownika.

[ethanak]

Wtedy nie będzie działać.

[benn]

Preskaler dzięki za odpowiedź to rozwiązanie sprawdza się idealnie.

Dyskusja nabrał ciekawą formę ale takie rozwiązanie preskalera mi odpowiada

[Sabre]

Wiem, że nie do końca jest to błąd ale generalnie tranzystor NPN powinien mieć obciążenie w kolektorze a nie emiterze. Będzie wtedy pracował optymalnie (spadki napięć itp.), podejrzewam też że może się mniej grzać.

[Preskaler]

Przedstawiony układ to wtórnik emiterowy  (OC). Charakteryzuje się on dużą impedancją wejściową i małą wyjściową. Pasuje do głośnika 4 omy. Jeśli chcielibyśmy pozbyć się składowej stałej w głośniku należałoby użyć transformatora 1:1 lub rezystora 4 omy/3W i wtedy z tego rezystora przez kondensator elektrolityczny podać samą składową zmienną na głośnik. Wtedy jednak będziemy tracić 50% mocy. Można także użyć zamiast rezystora dławika i wtedy straty mocy będą pomijalne. Jeśli chcielibyśmy użyć układu OE (wspólny emiter) to należałoby zastosować transformator ale o przekładni odpowiednio obliczonej (10:1?).

Edytowano 30 maja przez Preskaler

[KaDe]

Witam.

Mnie nie pasuje takie rozwiązanie z tą przepływającą składową stałą.
Kiedyś były modne tego typu  (pozytywki) dzwonki i wystarczył mały głośniczek 0,5W. I myślę że gdyby autor postu dał z jakiegoś bardzo starego klamocika głośniczek np. 40ohm w zupełności mu to powinno wystarczyć? Takie dżwięki są przyjemne dla ucha jeśli są delikatne? Inną alternatywą jest też trafko np. Td48 (i to w cale nie z przekładnią 1:1) tylko "obniżający" napięcie a przez to i rezystancję do tych np. 4 ohm. W końcu tam na wyjściu jest elektrolit tylko 10 uF  (ograniczenie prądu wyjścia) więc żeby nie stracić na i tak już małej mocy trzeba mieć (dopasowaną) wyższą impedancję niż 4 ohmy.

Takie jest moje zdanie. Pozdrawiam.



Edytowano 5 czerwca przez KaDe
