Pompa ciśnienia/podciśnienia sterowana radiowo

[H1M4W4R1]

Wstęp

Od jakiegoś czasu dłubię przy swojej frezarce CNC. Szybko wyszło, że mój mały kompresor od aerografu to nie jest sprzęt do długiej pracy. Po kilkunastu minutach grzał się tak, jakby próbował ogrzać cały dom na zimę. Zamiast męczyć go dalej, postanowiłem zbudować własną pompę powietrza. No i jak to u mnie bywa - trochę mnie poniosło, ale efekt jest całkiem fajny.

Układ pompy

Zaczniemy od tego, co w pompie najważniejsze, czyli od samego mechanizmu pompowania. Udało mi się dorwać trzy pompy typu 555 odzyskane ze starego sprzętu i połączyłem je ze sobą w jeden zestaw, który działa jak jeden mocniejszy układ. Każda z nich ma króciec do podciśnienia, więc przy okazji dołożyłem dodatkowe wyjście z podciśnieniem. To może się przydać do różnych rzeczy, na przykład chwytaków podciśnieniowych.

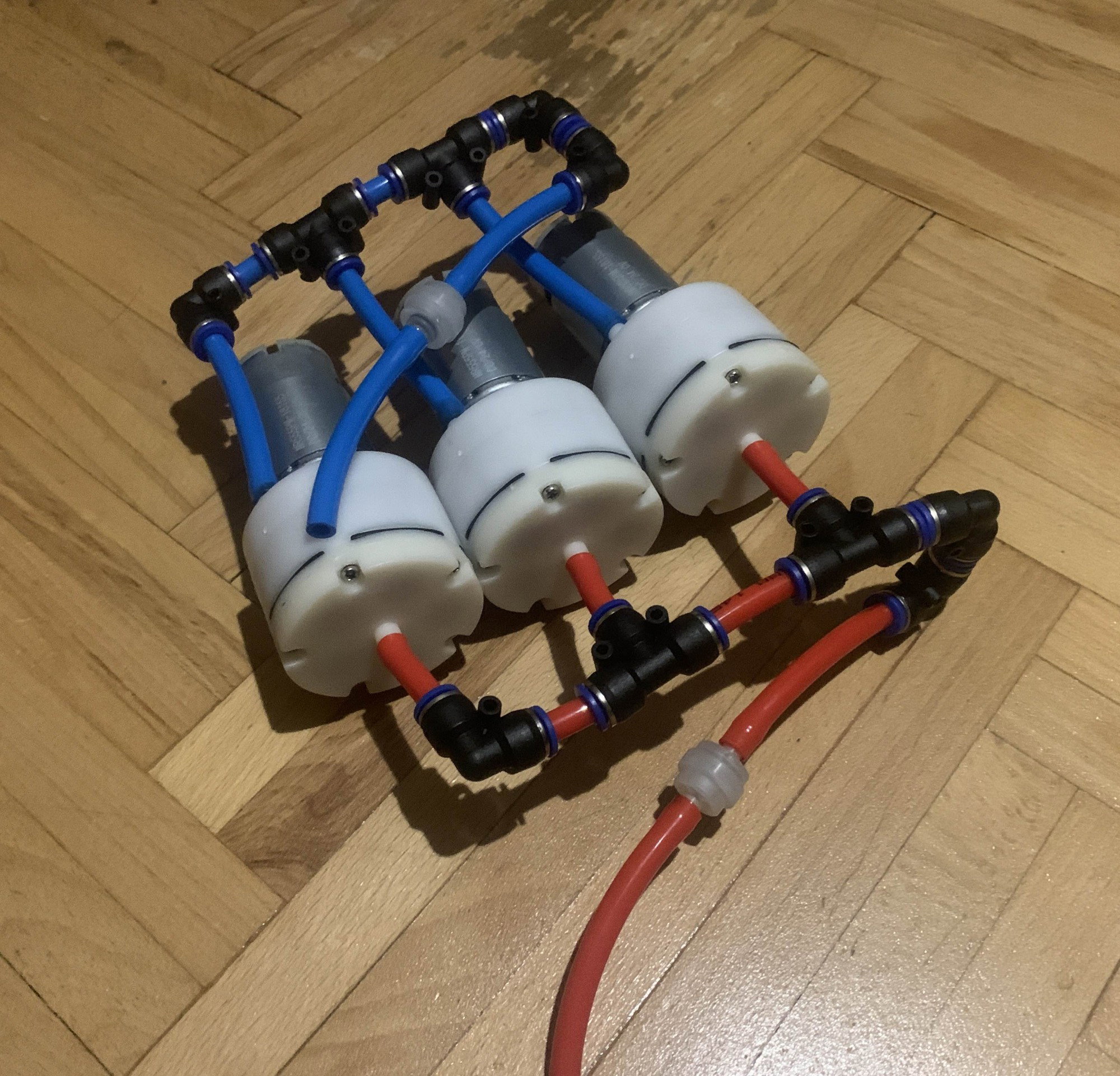

Trzy pompy w tandemie wraz z zaworami kierunkowymi

Do całego układu dodałem elektrozawór, który jest normalnie otwarty. Podłączony trójnikiem do wyjścia pompy działa jak zawór bezpieczeństwa – jeśli zabraknie zasilania, powoli wyrównuje ciśnienie między układem a otoczeniem. Czy musiałem to robić? Nie. Czy może się kiedyś przydać? Pewnie tak, a ja lubię mieć możliwości na przyszłość.

Wszystkie złączki są to szybkozłączki pneumatyczne na przewód 8 mm, a same przewody to zwykłe PE 8/5 mm - łatwo je dostać, nie kombinowałem.

Elektronika

Sercem całego systemu jest moduł ESP32-S3 Zero od WaveShare. W praktyce można użyć dowolnego (np. płytek XIAO), byle miał trzy wolne piny - jeden do odbiornika radiowego i dwa do sterowania pompami oraz elektrozaworem.

Żeby pompy mogły działać bez przeciążania mikrokontrolera, zastosowałem moduły MOSFET (konkretnie FR120N), które za pomocą napięcia sterują prądem roboczym. Sterowanie bezprzewodowe oparłem na odbiorniku SYN480R, bo działa dobrze przy zasilaniu 3.3 V. Wcześniej testowałem popularny FS1000 , ale przy tym napięciu wypadał słabo. Do tego kupiłem tani pilot RF z dwoma przyciskami (A/B) i sparowałem go przy pomocy nadajnika SYN115.

Zasilanie wymagało trochę kombinacji. Pompy i elektrozawór chodzą na 24 V, ale mikrokontroler najwygodniej zasilać z 5 V. Dlatego dodałem przetwornicę LM2596, która obniża napięcie do poziomu odpowiedniego dla modułu sterującego. Całość zasila zewnętrzny zasilacz 24V / 5A. podłączony przez gniazdo IEC. Niestety, nie wszystkie (a szczególnie to, które miałem w szufladzie) mają wbudowany wyłącznik, więc musiałem dodać go samodzielnie.

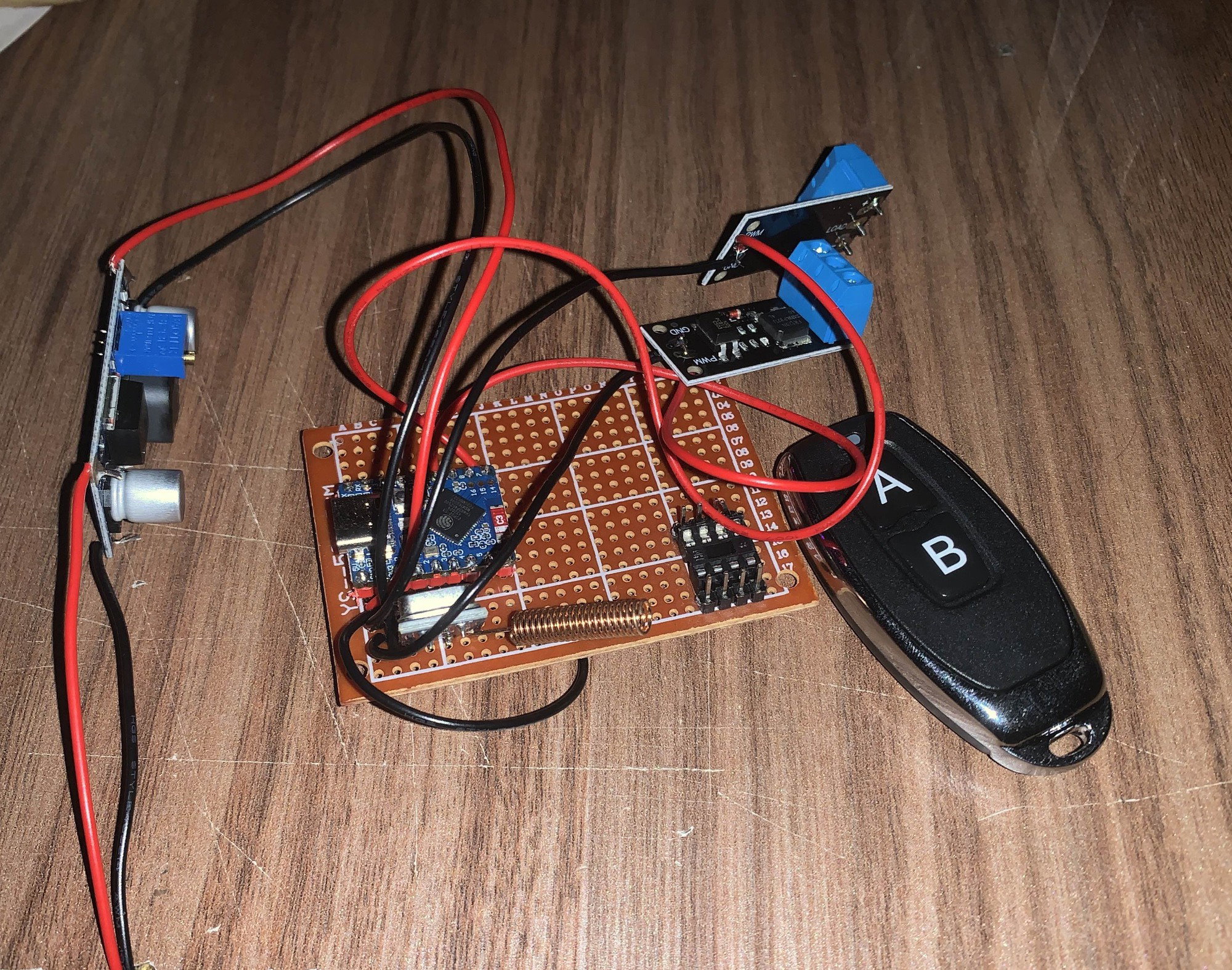

Pająk, który tym wszystkim steruje

Na koniec dorzuciłem przycisk awaryjny E-STOP (aka. grzybek). Odłącza on zasilanie samych pomp i zaworu, ale zostawia przy życiu mikrokontroler. Jeśli ktoś inny będzie korzystał z urządzenia i wydarzy się sytuacja kryzysowa, wystarczy jedno naciśnięcie, żeby wszystko się zatrzymało, ale również istnieje możliwość ponownego (automatycznego) włączenia poprzez przekręcenie grzybka gdy zagrożenie minie. Dodatkowo w oprogramowaniu ustawiłem limit maksymalnej ciągłej pracy pompy - domyślnie wynosi osiem godzin, ale można go zmienić.

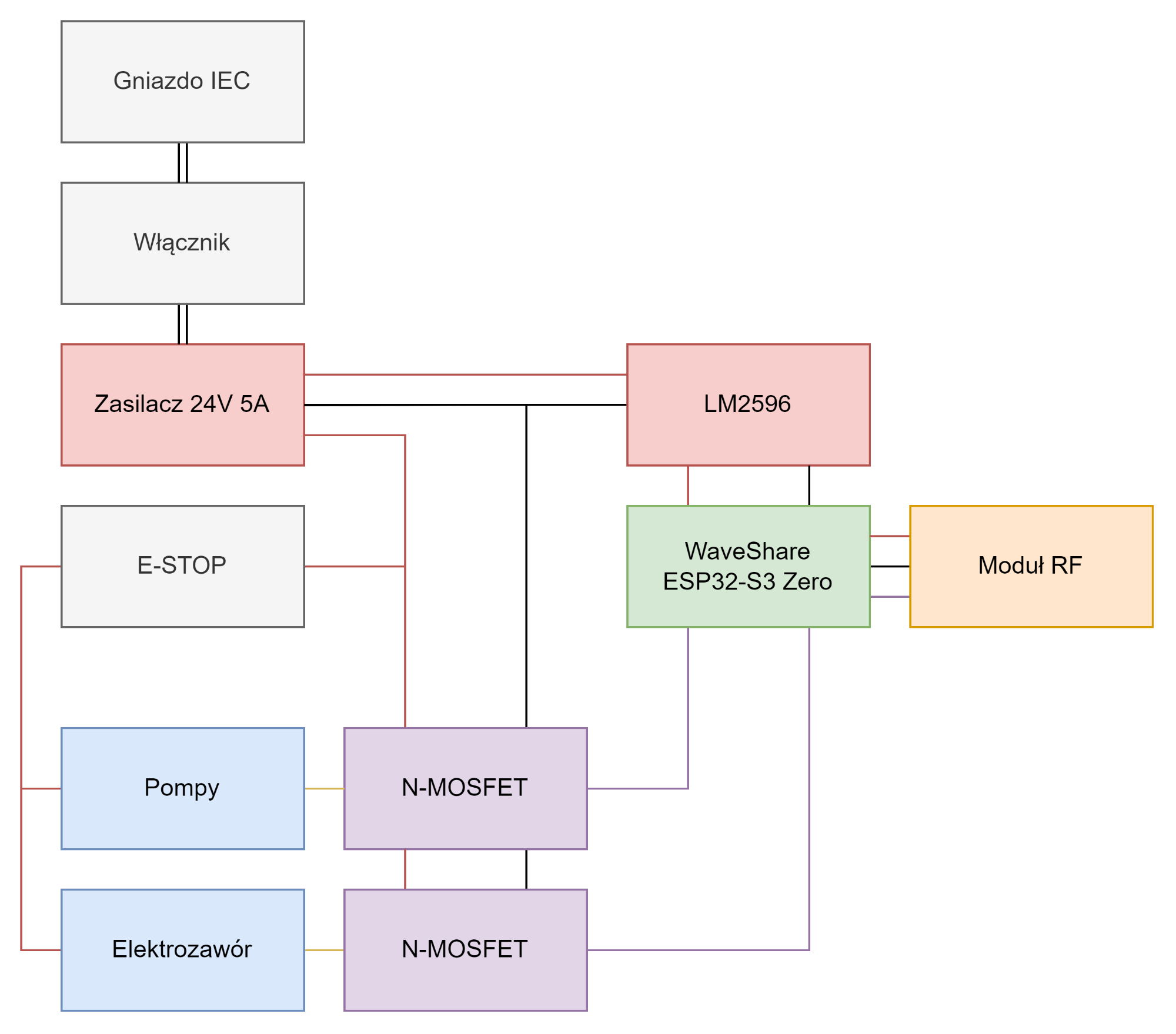

Schemat połączeń urządzenia

Obudowa i dodatki

Całą elektronikę zamknąłem w obudowie Kradex Z39W. Otwory pod złączki i przyciski wyciąłem na frezarce CNC (Makera Carvera Air).

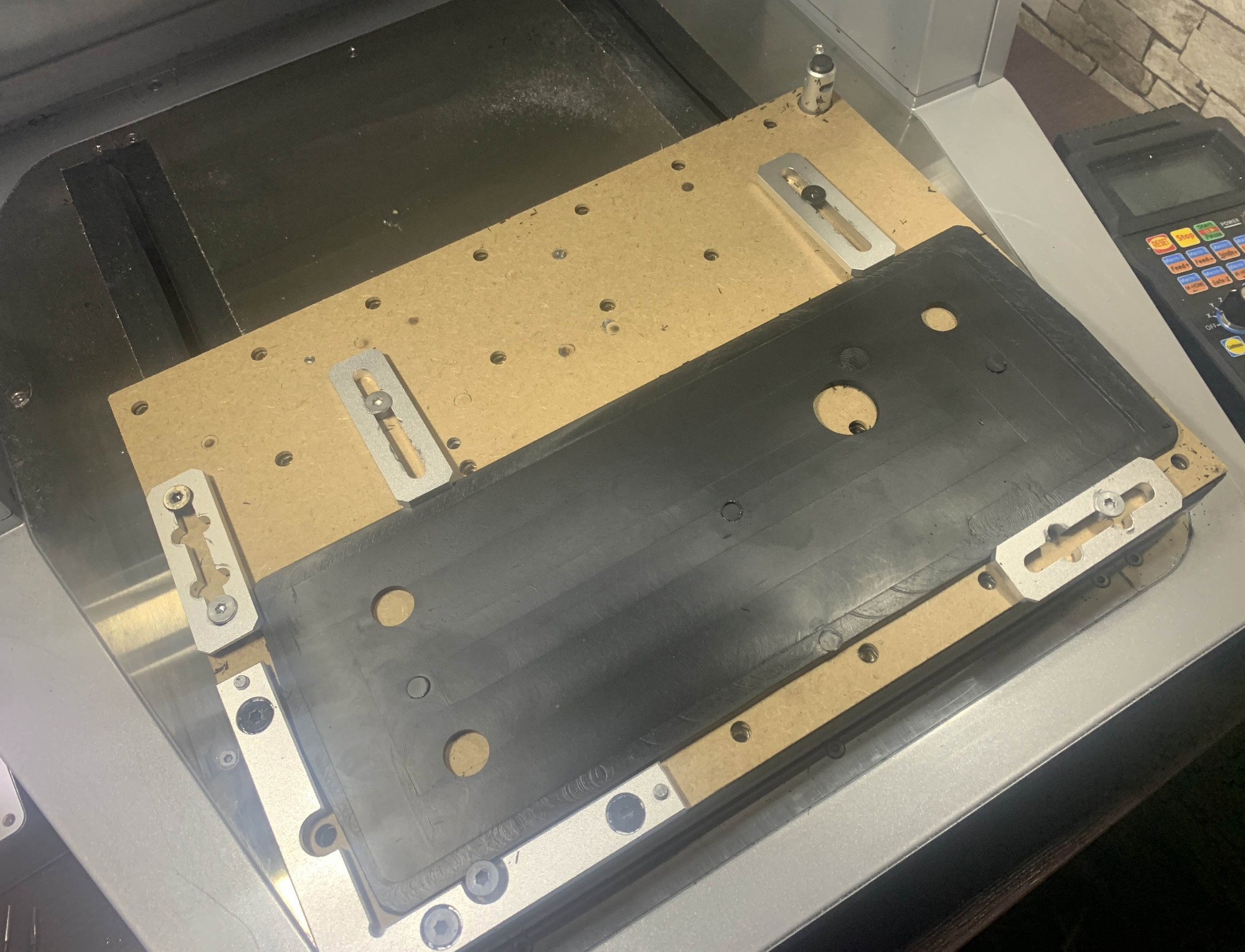

Panel Kradex po frezowaniu

Później wywierciłem otwory pod śruby, wszystko skręciłem i ułożyłem w środku. Elementów było sporo i wszystko było dość ciasno ułożone. Warto też nadmienić, że układanie przewodów nie jest moją ulubioną czynnością - chyba jak u większości elektroników... szczególnie, że mam tylko 3-pinowe złączki WAGO i trzeba było się nimi nakombinować by wszystko było zrobione jak należy. Co najciekawsze sprzęt zadziałał za pierwszym razem (ale i tak musiałem go rozkręcić, bo cewka wyskoczyła z zaworu... teraz raczej jej to nie grozi, bo trzymają ją trzy opaski zaciskowe.

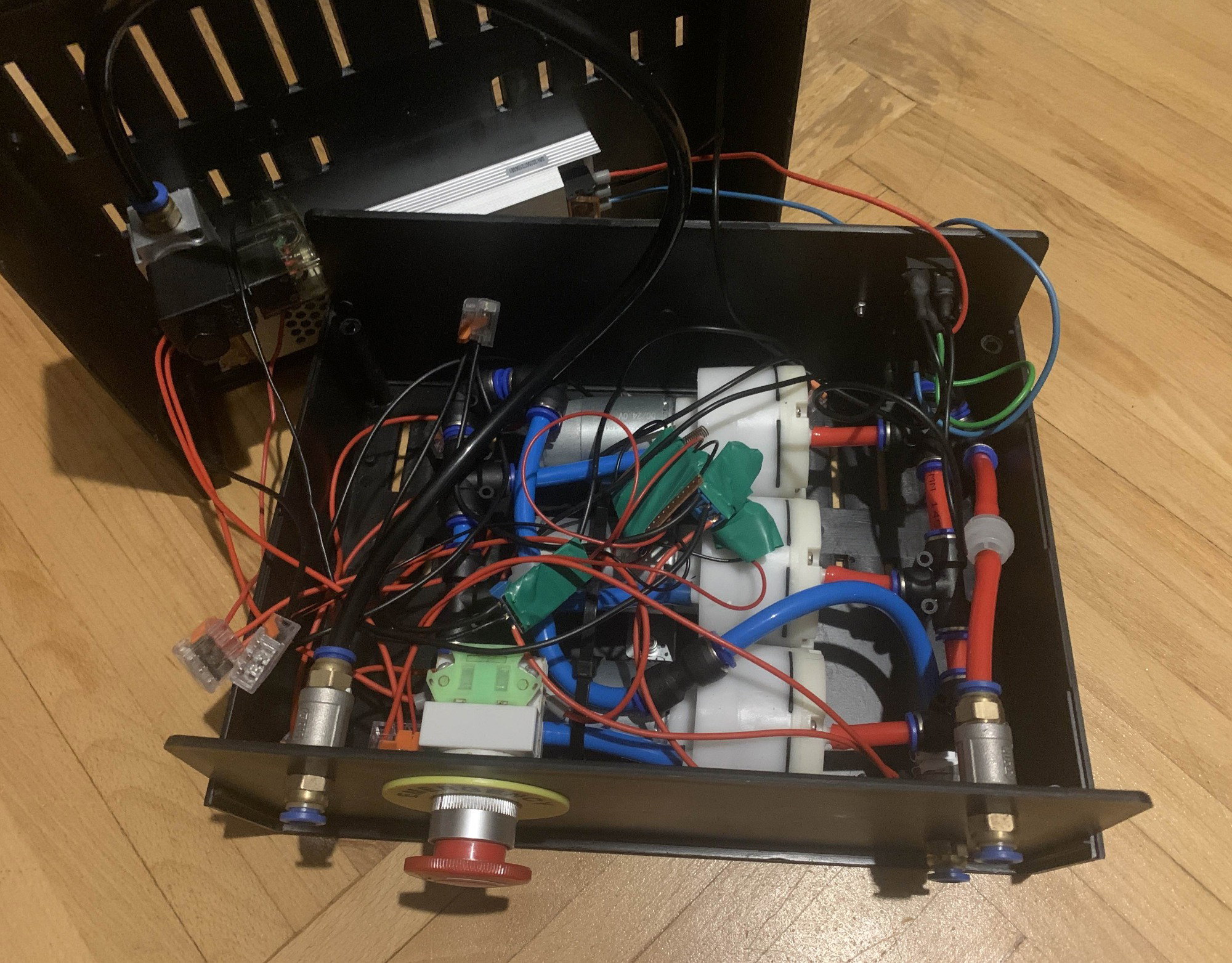

Wnętrze pompy, elementy potem zostały umocowane opaskami zaciskowymi by zapobiec zwarciom

Program

Oprogramowanie wbudowane jest udostępnione na GitHubie. Urządzenie ma wbudowany interfejs Bluetooth Low Energy, dzięki któremu można je konfigurować i ewentualnie kontrolować z telefonu.

Poniżej znajduje się lista usług i charakterystyk GATT wraz z ich funkcją.

• ae615e5d-b4be-428e-8ff9-9348c929a36e - Główna usługa
  • ae615c93-0000-4b7e-95ea-38792724bf8f - Oczekiwany czas trwania sesji (po zakończeniu wyłącza pompę i otwiera zawór) - liczony w sekundach
  • ae615056-0001-4c20-a036-408083930b06 - Status pompy - przyjmuje wartość 0 lub 1
  • ae615d1c-0002-440c-8e7a-a976b1e560bc - Status zaworu - przyjmuje wartość 0 lub 1
  • ae61502e-0003-4bd1-8440-408169e0323a - Czas obecnej sesji - liczony w sekundach
  • ae615096-0004-49ff-9ab0-fa194359595a - Blokada sterowania zaworem
  • ae6152b7-0005-49c3-975e-42c7fa2e14c9 - Oczekiwany czas pompowania (po zakończeniu wyłącza pompę) - liczony w sekundach
  • ae6153c8-0006-4dd3-b764-80715dde7cab - Aktualny czas pompowania - liczony w sekundach

W przypadku sterowania pilotem, poniżej znajduje się schemat pokazujący, jak to działa.

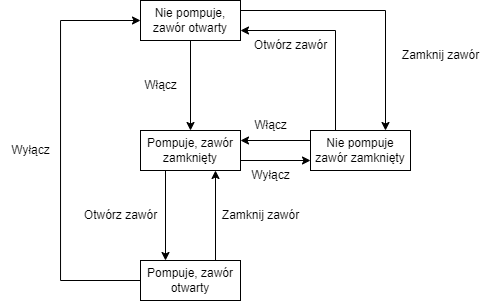

Diagram logiczny sterowania pilotem

Efekt końcowy

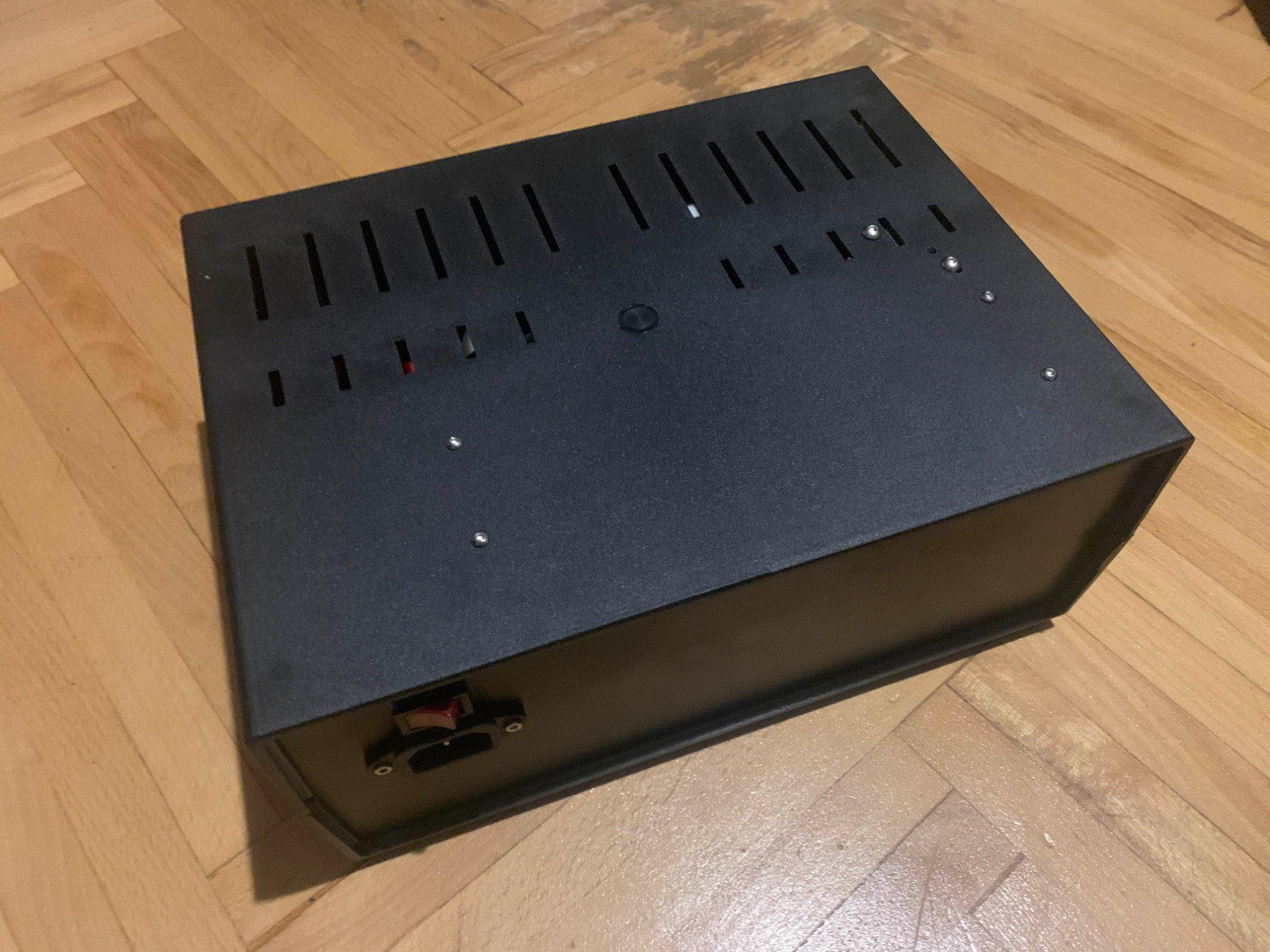

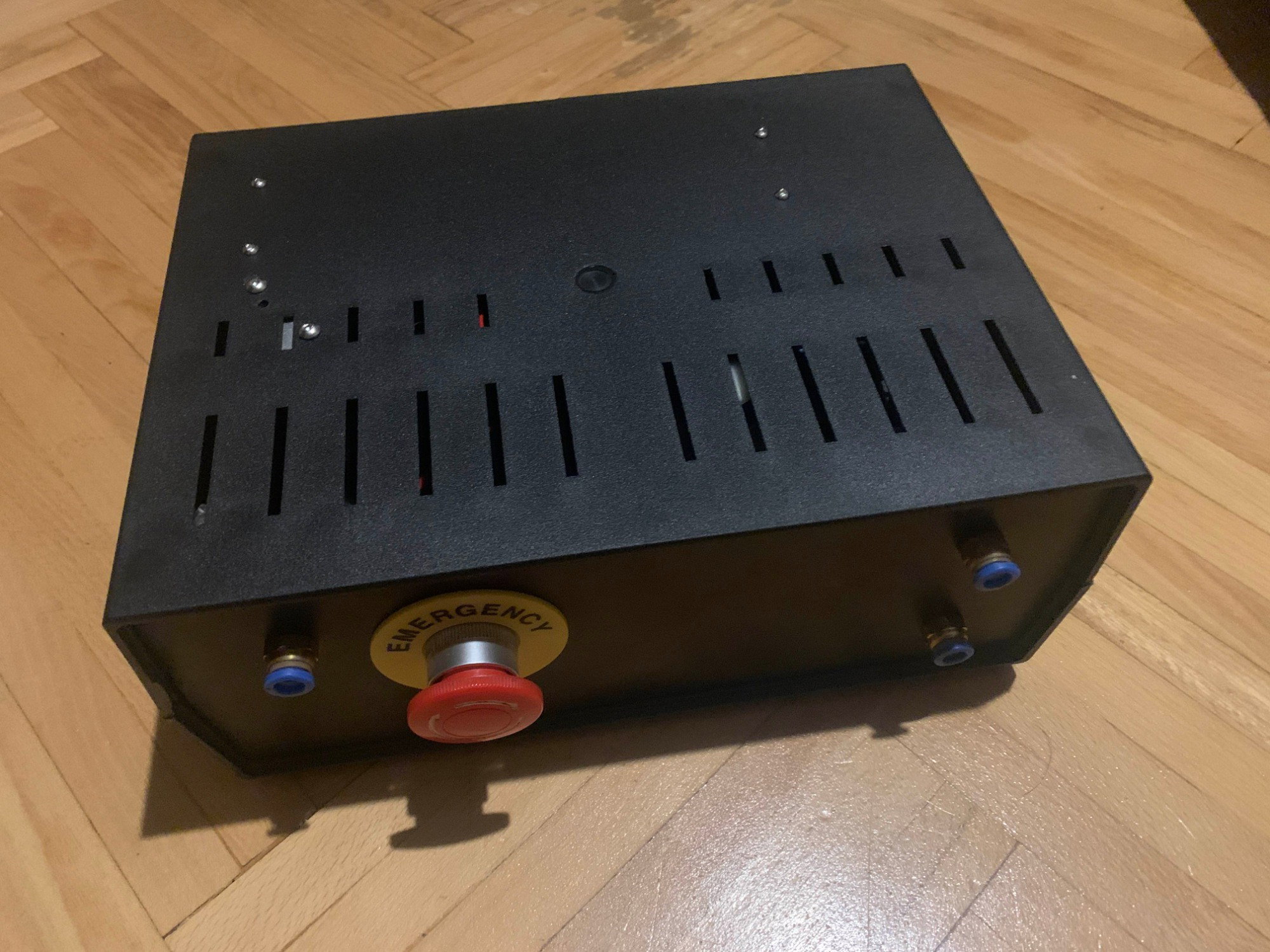

Zdjęcia złożonej pompy



Edytowano 1 stycznia przez H1M4W4R1

[kamolix321]

W jaki sposób kontroluje się urządzenie przez BLE? Napisał Pan dedykowaną aplikację na telefon czy może wykorzystuje gotową jak serial bluetooth?



[H1M4W4R1]

35 minut temu, kamolix321 napisał:

W jaki sposób kontroluje się urządzenie przez BLE? Napisał Pan dedykowaną aplikację na telefon czy może wykorzystuje gotową jak serial bluetooth?

Aktualnie steruję nią komendami przez zwykły interfejs GATT (BLE Hero), w wolnej chwili (czyli jak będzie mi potrzebny) myślę napisać program na komputer (Windowsa) na bazie mojego projektu - IRIS, w sumie przydałoby się też zaktualizować nieco wpis na Forum dotyczący tego projektu...

[jand]

Bardzo ciekawe urządzenie, ale w opisie znajdujemy rzeczy banalne ( np. typ zastosowanego gniazdka sieciowego), a naprawdę ciekawe rzeczy - np.

Dnia 31.12.2025 o 18:07, H1M4W4R1 napisał:

kupiłem tani pilot RF z dwoma przyciskami (A/B) i sparowałem go przy pomocy nadajnika SYN115

pozostają nieopisane.

Jak się robi takie parowanie?

Edytowano 7 stycznia przez jand

[H1M4W4R1]

4 minuty temu, jand napisał:

Bardzo ciekawe urządzenie, ale w opisie znajdujemy rzeczy banalne ( np. typ zastosowanego gniazdka sieciowego)

Kolega zapomina, że czytają to także początkujący

5 minut temu, jand napisał:

Jak się robi takie parowanie?

To temat na osobny artykuł. W dużym uproszczeniu nadaje się cały czas określoną sekwencję (w tym przypadku były to specyficzne wartości i pierwszy protokół rc-switch). A potem wciska na pilocie klawisze zgodnie z instrukcją producenta:

Do wyczyszczenia danych: przytrzymać oba przyciski aż dioda mignie kilka razy, puścić górny, nacisnąć go 3-5 razy. Dioda powinna znów mignąć, a po naciśnięciu się nie zapalać.

Do ustawienia kodu: przytrzymać wyczyszczony przycisk przez 3-5 sekwencji identycznego sygnału 433MHz.

Inne piloty zazwyczaj mają nieco inną procedurę.

[jand]

10 minut temu, H1M4W4R1 napisał:

czytają to także początkujący

I dlatego mi się bardzo podoba, że podajesz linki do wszystkich najważniejszych elementów - łatwiej sobie wyobrazić jak ta konstrukcja wygląda.

13 minut temu, H1M4W4R1 napisał:

To temat na osobny artykuł.

Miejmy nadzieję, że znajdziesz trochę czasu by to opisać.

[H1M4W4R1]

using System.Diagnostics.CodeAnalysis;
using IRIS.Bluetooth.Common.Abstract;
using IRIS.Bluetooth.Common.Data;
using IRIS.Bluetooth.Devices;
using IRIS.Operations;
using IRIS.Operations.Abstract;
using IRIS.Operations.Configuration;
using IRIS.Operations.Data;
using IRIS.Utility;

namespace Pump_Configurator
{
    /// <summary>
    ///     Remote Pump built for Carvera Air by H1M4W4R1
    /// </summary>
    public sealed class RemotePumpBLEDevice()
        : BluetoothLowEnergyDeviceBase(PUMP_SERVICE_UUID, RegexType.Service)
    {
        private const string PUMP_SERVICE_UUID = "ae615e5d-b4be-428e-8ff9-9348c929a36e";
        private const string EXPECTED_SESSION_TIME_UUID = "ae615c93-0000-4b7e-95ea-38792724bf8f";
        private const string IS_PUMP_WORKING_UUID = "ae615056-0001-4c20-a036-408083930b06";
        private const string IS_VALVE_CLOSED_UUID = "ae615d1c-0002-440c-8e7a-a976b1e560bc";
        private const string CURRENT_SESSION_TIME_UUID = "ae61502e-0003-4bd1-8440-408169e0323a";
        private const string CAN_VALVE_BE_REMOTELY_CONTROLLED_UUID = "ae615096-0004-49ff-9ab0-fa194359595a";
        private const string EXPECTED_PUMP_WORKING_TIME_UUID = "ae6152b7-0005-49c3-975e-42c7fa2e14c9";
        private const string CURRENT_PUMP_WORKING_TIME_UUID = "ae6153c8-0006-4dd3-b764-80715dde7cab";

        private IBluetoothLECharacteristic? _expectedSessionTimeCharacteristic;
        private IBluetoothLECharacteristic? _isPumpWorkingCharacteristic;
        private IBluetoothLECharacteristic? _isValveClosedCharacteristic;
        private IBluetoothLECharacteristic? _currentSessionTimeCharacteristic;
        private IBluetoothLECharacteristic? _canValveBeRemotelyControlledCharacteristic;
        private IBluetoothLECharacteristic? _expectedPumpWorkingTimeCharacteristic;
        private IBluetoothLECharacteristic? _currentPumpWorkingTimeCharacteristic;

        [MemberNotNull(nameof(_expectedSessionTimeCharacteristic), nameof(_isPumpWorkingCharacteristic),
            nameof(_isValveClosedCharacteristic), nameof(_currentSessionTimeCharacteristic),
            nameof(_canValveBeRemotelyControlledCharacteristic), nameof(_expectedPumpWorkingTimeCharacteristic),
            nameof(_currentPumpWorkingTimeCharacteristic))]
        public override async ValueTask<IDeviceOperationResult> Configure()
        {
            _expectedSessionTimeCharacteristic = await Require(PUMP_SERVICE_UUID, EXPECTED_SESSION_TIME_UUID,
                CharacteristicFlags.Read | CharacteristicFlags.Write);
            _canValveBeRemotelyControlledCharacteristic = await Require(PUMP_SERVICE_UUID,
                CAN_VALVE_BE_REMOTELY_CONTROLLED_UUID,
                CharacteristicFlags.Read | CharacteristicFlags.Write);
            _expectedPumpWorkingTimeCharacteristic = await Require(PUMP_SERVICE_UUID,
                EXPECTED_PUMP_WORKING_TIME_UUID,
                CharacteristicFlags.Read | CharacteristicFlags.Write);
            _currentSessionTimeCharacteristic = await Require(PUMP_SERVICE_UUID, CURRENT_SESSION_TIME_UUID,
                CharacteristicFlags.Read);
            _currentPumpWorkingTimeCharacteristic = await Require(PUMP_SERVICE_UUID,
                CURRENT_PUMP_WORKING_TIME_UUID,
                CharacteristicFlags.Read);

            _isPumpWorkingCharacteristic = await Require(PUMP_SERVICE_UUID, IS_PUMP_WORKING_UUID,
                CharacteristicFlags.Read | CharacteristicFlags.Write);
            _isValveClosedCharacteristic = await Require(PUMP_SERVICE_UUID, IS_VALVE_CLOSED_UUID,
                CharacteristicFlags.Read | CharacteristicFlags.Write);

            return new DeviceConfiguredSuccessfullyResult();
        }

        public async ValueTask<int> GetCurrentSessionTime()
        {
            // Ensure characteristic is provided
            if (_currentSessionTimeCharacteristic == null) return -1;

            // Read data and ensure validity
            IDeviceOperationResult dataResult =
                await _currentSessionTimeCharacteristic.ReadAsync(new RequestTimeout(1000));
            if (!DeviceOperation.IsSuccess(dataResult) || !dataResult.TryGetData(out byte[] bytes)) return -1;

            // Convert data to integer
            int value = (bytes[3] << 24) | (bytes[2] << 16) | (bytes[1] << 8) | bytes[0];
            return value;
        }

        public async ValueTask<int> GetCurrentPumpingTime()
        {
            // Ensure characteristic is provided
            if (_currentPumpWorkingTimeCharacteristic == null) return -1;

            // Read data and ensure validity
            IDeviceOperationResult dataResult =
                await _currentPumpWorkingTimeCharacteristic.ReadAsync(new RequestTimeout(1000));
            if (!DeviceOperation.IsSuccess(dataResult) || !dataResult.TryGetData(out byte[] bytes)) return -1;

            // Convert data to integer
            int value = (bytes[3] << 24) | (bytes[2] << 16) | (bytes[1] << 8) | bytes[0];
            return value;
        }

        public async ValueTask<IDeviceOperationResult> ChangeValveStatus(bool isValveClosed)
        {
            // Convert to data
            byte[] value = new byte[1];
            value[0] = (byte) (isValveClosed ? 1 : 0);

            // Ensure characteristic is provided
            if (_isValveClosedCharacteristic == null) return new DeviceConfigurationInvalidResult();

            // Write data and validate
            IDeviceOperationResult wasWritten =
                await _isValveClosedCharacteristic.WriteAsync(value);
            if (DeviceOperation.IsFailure(wasWritten)) return wasWritten;

            // Read data to ensure validity
            IDeviceOperationResult dataResult =
                await _isValveClosedCharacteristic.ReadAsync(new RequestTimeout(1000));
            if (DeviceOperation.IsFailure(dataResult) ||
                !dataResult.TryGetData(out byte[] bytes) ||
                bytes[0] != value[0])
                return new DeviceWriteFailedResult();

            // Data valid, written correctly
            return new DeviceWriteSuccessfulResult();
        }

        public async ValueTask<IDeviceOperationResult> ChangePumpStatus(bool isPumpEnabled)
        {
            // Convert to data
            byte[] value = new byte[1];
            value[0] = (byte) (isPumpEnabled ? 1 : 0);

            // Ensure characteristic is provided
            if (_isPumpWorkingCharacteristic == null) return new DeviceConfigurationInvalidResult();

            // Write data and validate
            IDeviceOperationResult wasWritten =
                await _isPumpWorkingCharacteristic.WriteAsync(value);
            if (DeviceOperation.IsFailure(wasWritten)) return wasWritten;

            // Read data to ensure validity
            IDeviceOperationResult dataResult =
                await _isPumpWorkingCharacteristic.ReadAsync(new RequestTimeout(1000));
            if (DeviceOperation.IsFailure(dataResult) ||
                !dataResult.TryGetData(out byte[] bytes) ||
                bytes[0] != value[0])
                return new DeviceWriteFailedResult();

            // Data valid, written correctly
            return new DeviceWriteSuccessfulResult();
        }

        public async ValueTask<IDeviceOperationResult> ChangeValveRemoteControl(bool isRemoteControlEnabled)
        {
            // Convert to data
            byte[] value = new byte[1];
            value[0] = (byte) (isRemoteControlEnabled ? 0 : 1);

            // Ensure characteristic is provided
            if (_canValveBeRemotelyControlledCharacteristic == null) return new DeviceConfigurationInvalidResult();

            // Write data and validate
            IDeviceOperationResult wasWritten =
                await _canValveBeRemotelyControlledCharacteristic.WriteAsync(value);
            if (DeviceOperation.IsFailure(wasWritten)) return wasWritten;

            // Read data to ensure validity
            IDeviceOperationResult dataResult =
                await _canValveBeRemotelyControlledCharacteristic.ReadAsync(new RequestTimeout(1000));
            if (DeviceOperation.IsFailure(dataResult) ||
                !dataResult.TryGetData(out byte[] bytes) ||
                bytes[0] != value[0])
                return new DeviceWriteFailedResult();

            // Data valid, written correctly
            return new DeviceWriteSuccessfulResult();
        }

        public async ValueTask<IDeviceOperationResult> SetExpectedPumpWorkingTime(int timeSeconds)
        {
            // Convert to bytes
            byte[] timeBytes = new byte[4];
            timeBytes[0] = (byte) (timeSeconds);
            timeBytes[1] = (byte) (timeSeconds >> 8);
            timeBytes[2] = (byte) (timeSeconds >> 16);
            timeBytes[3] = (byte) (timeSeconds >> 24);

            // Ensure characteristic is provided
            if (_expectedPumpWorkingTimeCharacteristic == null) return new DeviceConfigurationInvalidResult();

            // Write data and validate
            IDeviceOperationResult wasWritten = await _expectedPumpWorkingTimeCharacteristic.WriteAsync(timeBytes);
            if (DeviceOperation.IsFailure(wasWritten)) return wasWritten;

            // Read data to ensure validity
            IDeviceOperationResult dataResult =
                await _expectedPumpWorkingTimeCharacteristic.ReadAsync(new RequestTimeout(1000));
            if (DeviceOperation.IsFailure(dataResult) ||
                !dataResult.TryGetData(out byte[] bytes) ||
                bytes[0] != timeBytes[0] ||
                bytes[1] != timeBytes[1] ||
                bytes[2] != timeBytes[2] ||
                bytes[3] != timeBytes[3])
                return new DeviceWriteFailedResult();

            // Data valid, written correctly
            return new DeviceWriteSuccessfulResult();
        }

        public async ValueTask<IDeviceOperationResult> SetExpectedSessionTime(int timeSeconds)
        {
            // Convert to bytes
            byte[] timeBytes = new byte[4];
            timeBytes[0] = (byte) (timeSeconds);
            timeBytes[1] = (byte) (timeSeconds >> 8);
            timeBytes[2] = (byte) (timeSeconds >> 16);
            timeBytes[3] = (byte) (timeSeconds >> 24);

            // Ensure characteristic is provided
            if (_expectedSessionTimeCharacteristic == null) return new DeviceConfigurationInvalidResult();

            // Write data and validate
            IDeviceOperationResult wasWritten = await _expectedSessionTimeCharacteristic.WriteAsync(timeBytes);
            if (DeviceOperation.IsFailure(wasWritten)) return wasWritten;

            // Read data to ensure validity
            IDeviceOperationResult dataResult =
                await _expectedSessionTimeCharacteristic.ReadAsync(new RequestTimeout(1000));
            if (DeviceOperation.IsFailure(dataResult) ||
                !dataResult.TryGetData(out byte[] bytes) ||
                bytes[0] != timeBytes[0] ||
                bytes[1] != timeBytes[1] ||
                bytes[2] != timeBytes[2] ||
                bytes[3] != timeBytes[3])
                return new DeviceWriteFailedResult();

            // Data valid, written correctly
            return new DeviceWriteSuccessfulResult();
        }
    }
}

Tak wygląda sterowanie pompy napisane w IRIS (a raczej interfejs urządzenia, który można teraz wykorzystać w dowolnej aplikacji). Poniżej przykład użycia:

 static async void Test()
 {
   RemotePumpBLEDevice _device = new RemotePumpBLEDevice();
   Console.WriteLine("Connecting to device...");

   // Connect to the device
   if (DeviceOperation.IsFailure(await _device.Connect((RequestTimeout) 15_000)))
   {
     Console.WriteLine("Failed to connect to the device.");
     return;
   }

   Console.WriteLine("Connected to the device.");
   await Task.Delay(500);

   if (DeviceOperation.IsSuccess(await _device.ChangeValveRemoteControl(false)))
   {
     Console.ForegroundColor = ConsoleColor.Green;
     Console.WriteLine("Disabled remote valve control");
     Console.ForegroundColor = ConsoleColor.White;
   }
   else
   {
     Console.ForegroundColor = ConsoleColor.Red;
     Console.WriteLine("Valve remote control change failed");
     Console.ForegroundColor = ConsoleColor.White;
   }

   if (DeviceOperation.IsSuccess(await _device.SetExpectedPumpWorkingTime(30)))
   {
     Console.ForegroundColor = ConsoleColor.Green;
     Console.WriteLine("Expected pump time set to 30 seconds");
     Console.ForegroundColor = ConsoleColor.White;
   }
   else
   {
     Console.ForegroundColor = ConsoleColor.Red;
     Console.WriteLine("Expected pump time write failed");
     Console.ForegroundColor = ConsoleColor.White;
   }

   if (DeviceOperation.IsSuccess(await _device.SetExpectedSessionTime(60)))
   {
     Console.ForegroundColor = ConsoleColor.Green;
     Console.WriteLine("Expected session time set to 60 seconds");
     Console.ForegroundColor = ConsoleColor.White;
   }
   else
   {
     Console.ForegroundColor = ConsoleColor.Red;
     Console.WriteLine("Expected session time write failed");
     Console.ForegroundColor = ConsoleColor.White;
   }

   await Task.Delay(10_000);

   int sessionTime = await _device.GetCurrentSessionTime();
   Console.WriteLine($"Current session time is: {sessionTime}");
   await Task.Delay(500);

   await _device.Disconnect();
   Console.WriteLine("Disconnected from pump");
 }

[H1M4W4R1]

No i kiedy zacząłem używać mojej pompy z Pythonem (bleak) wyszedł kwiatek... WinRT bardzo nie lubi się z notyfikacjami, gdy usługi nie mają deskryptorów... Tak więc trzeba było je dodać.

    // Pump activity enable/disable
    pumpActiveCharacteristic = pService->createCharacteristic(
        CHARACTERISTIC_PUMP_ACTIVITY_STATUS,
        BLECharacteristic::PROPERTY_READ | BLECharacteristic::PROPERTY_WRITE | BLECharacteristic::PROPERTY_NOTIFY);
    pumpActiveCharacteristic->setCallbacks(new PumpActivityStatusCharacteristicCallbacks());
    pumpActiveCharacteristic->setAccessPermissions(ESP_GATT_PERM_READ | ESP_GATT_PERM_WRITE);
    pumpActiveCharacteristic->addDescriptor(new BLE2902());
    pumpActiveCharacteristic->setValue(&is_pump_active, 1);

Przy okazji doszły uprawnienia do charakterystyk (bo deskryptory mają je ustawiane automatycznie), by wszystko działało jak należy. Technicznie warto by jeszcze dodać 0x2901 z czytelnym opisem, ale nie chce mi się kolejny raz rozbierać tej obudowy, więc na ten moment sobie odpuszczę
