22 minuty temu, _LM_ napisał:

 ew miejsce na kondensator zostaw jako opcję.

Dokładnie, nie jest powiedziane że tam będzie ale niech "dziury" na niego będą żeby nie trzeba było rzeźbić później 😅 ale chyba będzie bo wszędzie o nim wspominają...

22 minuty temu, _LM_ napisał:

Jeszcze uwaga co do tranzystora od fana, dałbym tam coś mocniejszego BD135 lub również mosfet.

I chyba będzie mosfet SMD tylko jeszcze nie sprawdzałem jak pracuje w zakresie DC, ale u mnie fan to będzie jakaś standardowa słabizna 120mm/~150-400mA? To może wystarczy...

22 minuty temu, _LM_ napisał:

W ogóle to jaka jest idea sterowania chcesz sterować mosami płynnie czy przełączać kolejne klucze aby uzyskać skokową regulację prądu?

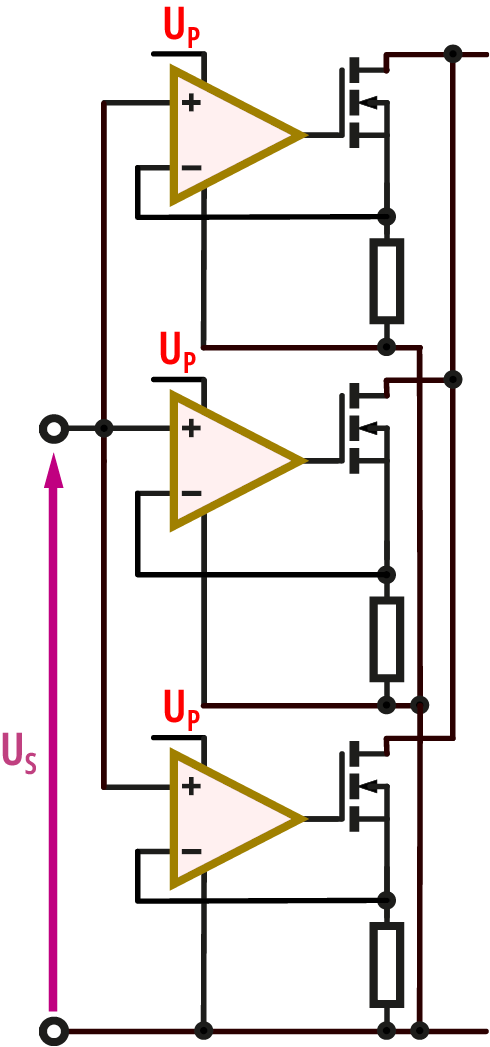

Idea jest taka że są to identyczne źródła prądowe (chyba tak to się nazywa) działające równolegle i jednocześnie do badanego obciążenia...każdy mosfet ma swój bocznik i wzmacniacz żeby prądy się równo rozkładały, teoretycznie wystarczyły by same rezystory wyrównawcze, ale musiały być mieć jakieś większe wartości co nie wchodzi w grę z powodu strat na nich...nie jest powiedziane że wszystkie mosfety tam będą upchane, powód jak wyżej z kondensatorami, wolę dodać niż potem rzeźbić 😅

PS...płynnie w obszarze liniowym

Edytowano przez farmaceuta
1 minutę temu, jand napisał:

Na tym schemacie nie widzę wzmacniacza ze sprzężeniem pojemnościowym😭

A co to jest i na którym schemacie? Moim czy z linku??

(edytowany)

@_LM_ w tym artykule, pod obrazkiem z kondensatorem mamy uwagę autora:

Cytat

Układ cały czas puchnie, a upragnionej stabilności nie widać, przynajmniej u mnie.

W końcowym rozwiązaniu kondensatora nie ma.

Edytowano przez jand
  • Lubię! 1
(edytowany)
13 minut temu, _LM_ napisał:

@farmaceuta Jak kura pazurem... Czy tobie nie chodziło czasem o coś podobnego?
https://ep.com.pl/kursy/notatnik-konstruktora/16372-zrodlo-pradowe-prawie-idealne

Nie tak dawno linkowaleś mi to w innym temacie...chyba chodziło o regulację prądu😅 akurat nie powiązanemu tego tematu z obecnym obciążeniem, ale tak, zasada ma być taka jak w linku...o bjt w tej roli już gadaliśmy, podobno dużo stabilniejsze rozwiązanie, ale miałem problem z dostarczeniem odpowiedniego prądu dla potrójnego darlingtona i jeszcze tam jakieś inne wady wyszły, a! I jeszcze taki układ zbudował ten koleś z "zielonego" kanału (majsterkowanie i nie tylko) i ponoć działa 🤔

PS...a u mnie to chyba zamiast wzmacniacza miał być komparator bo mosfet miał chodzić on/off

Edytowano przez farmaceuta
4 minuty temu, jand napisał:



W końcowym rozwiązaniu kondensatora nie ma.

Na PCB mogę zrobić miejsce na niego, nic nie przeszkadza jeśli go tam nie będę potrzebował...





10 minut temu, farmaceuta napisał:

Na PCB mogę zrobić miejsce na niego

Przede wszystkim zrób miejsce na opornik (no chyba że to ten sam rozmiar).

  • Lubię! 1
2 minuty temu, jand napisał:

Przede wszystkim zrób miejsce na opornik (no chyba że to ten sam rozmiar).

Rezystor między wyjście a wejście (-)??

(edytowany)
26 minut temu, _LM_ napisał:

No to właśnie jest to to co robię😁


Ty to zawsze znajdziesz jakiś link fajny 👍😁 (nie widziałem tego wcześniej, czytam dalej bo jeszcze nie skończyłem)

Ok @jand👍 dodam na zapas te rezystory

Edytowano przez farmaceuta

Jak już skończysz to może zrób jak redaktor sugeruje i poskładaj jeden taki moduł na pająka.
