Zasilanie ATmega8


Zeely

Pomocna odpowiedź

W datasheecie, jest napisane że nie zniszczymy AVR podpinając +10V, -10V, jest w tym wypadku idioto odporny i dobrze.

Że tak powiem.... :O !

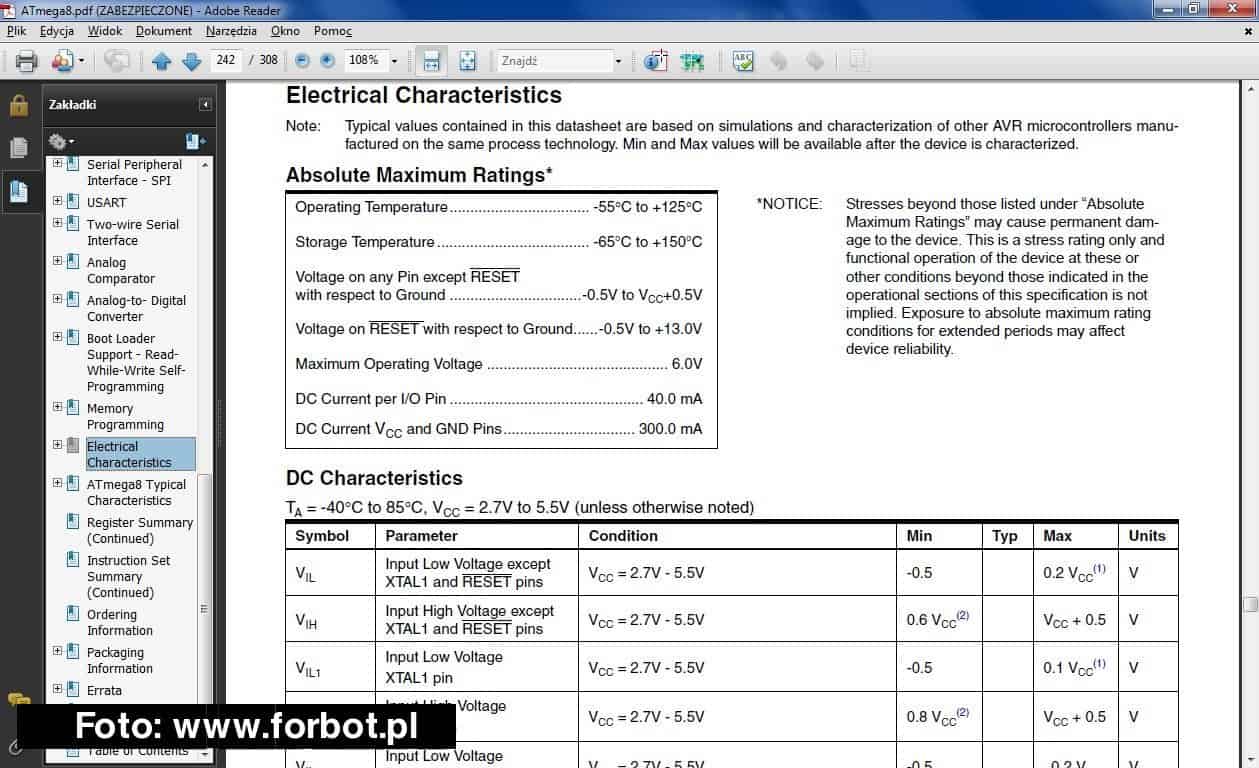

Mówisz o jakimś konkretnym AVR? Atmega8 ma jak byk w nocie:

I jestem zdania, że "absolute maximum ratings" to coś nie do przeskoczenia, o ile chcemy jeszcze skorzystać kiedyś z układu 😉

Link do komentarza
Share on other sites

nie zniszczymy AVR podpinając +10V, -10V, jest w tym wypadku idioto odporny

Niestety płytki stykowe nie są 🙄 Jak raz zwarłem stabilizator i zasiliłem megę8 12V, to miałem już 28 pól na płytce załatwionych (plastik się stopił). Mega jakoś to przeżyła, bo to było krótkotrwałe, natomiast kaloryfer się zrobił niezły.

Link do komentarza
Share on other sites

Chwilowo może przeżyje, sam podpiąłem kiedyś zasilanie od jakiegoś telefonu - max 8.4V, ale była zabezpieczona diodami zenera na 5.1V - zrobiło się na nich 6V i siępare minut tak grzało. Ale to było 6V, a nie 10V.

Moim zdaniem używanie zasilania transformatorowego - lub jakiegokolwiek od różnych urządzeń do zasilania elektroniki bez zmierzenia napięcia jest głupotą. Taki zasilacz na 4.8V może dać 7V na wyjściu i to może uszkodzić ATmegę - bądź inny układ cyfrowy. Może nie od razu, ale np. po kilkudziesięciu godzinach pracy.

Link do komentarza
Share on other sites

A tu mówimy od zasilaczu 4.8V.

Jest to transformatorowy ma kształt podobny do sześcianu, dodatkowo jest to stara konstrukcja. Bardzo podobna do ładowarki starej nokii 3.7V. Impulsowe są w prostokącie. A jeśli "troszkę" waży to z 100% pewnością można to stwierdzić, że transformatorowa.

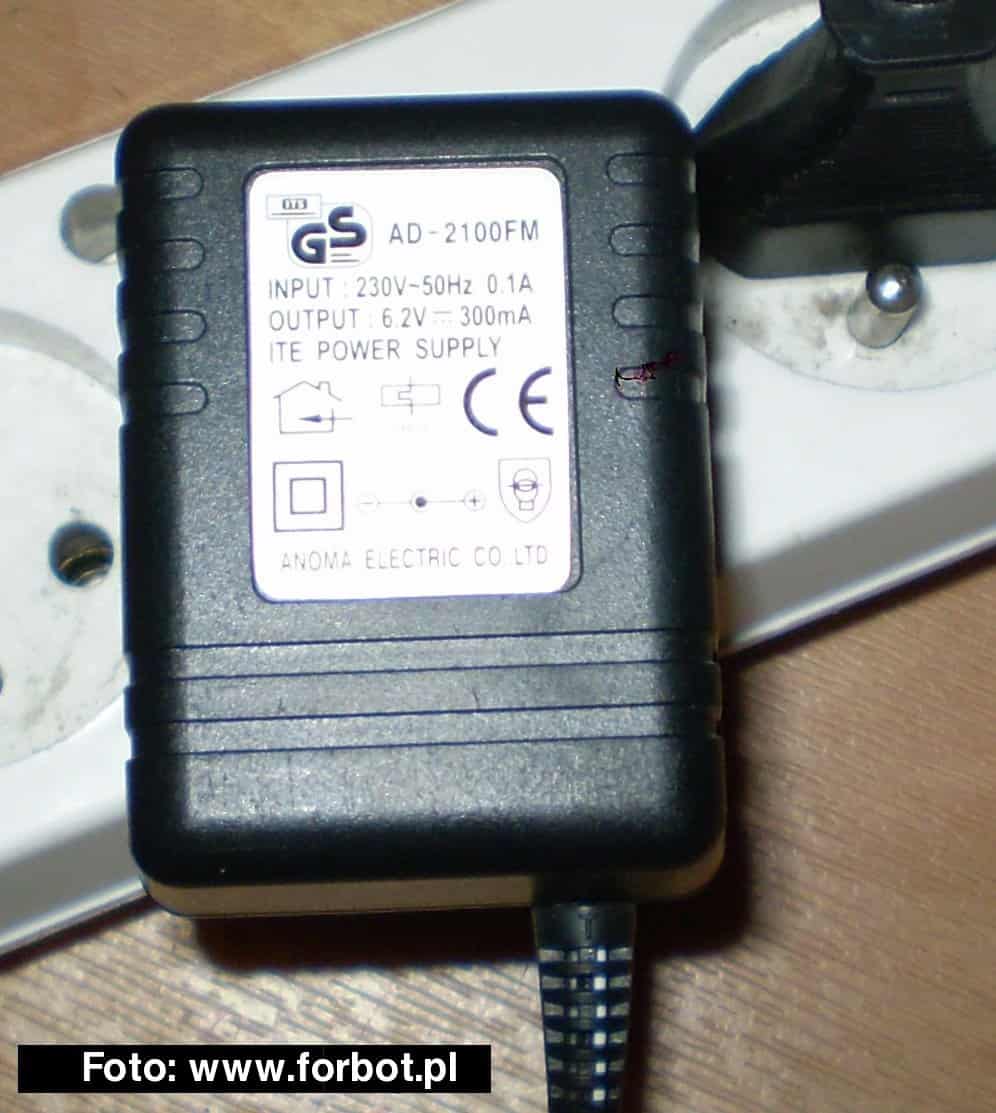

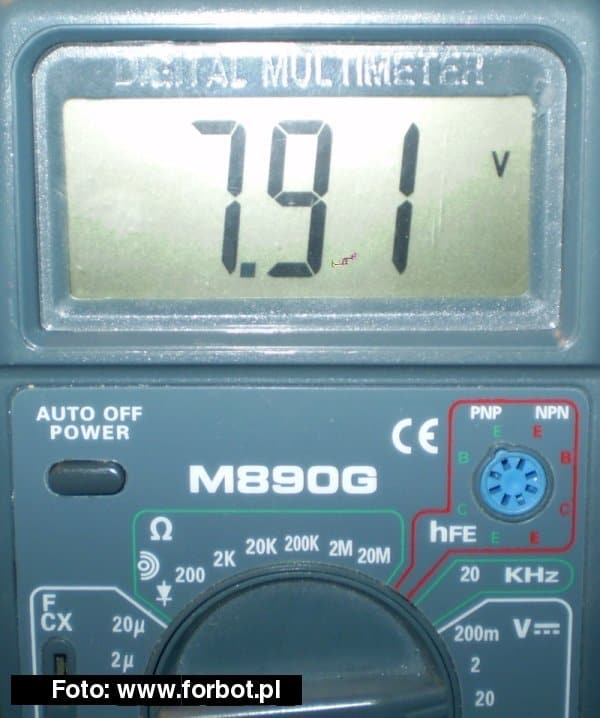

A ja daję przykład zasilacza 6,2V. Uwaga! Ciężki i kształtem przypominający sześcian, który nawet obciążony - Io w przybliżeniu równe 150mA daje na wyjściu większe napięcie niżeli teoretycznie powinien. Żeby nie być gołosownym:

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

A jaki jest kształt napięcia? Czy miernik jest miernikiem TRUE RMS? // bo to dwa istotne warunki wiarygodności pomiaru.

To tylko się cieszyć z takiego zasilacza 😃, ewidentnie jest przewymiarowany.

Maksymalne napięcie pracy 6V, reset -0.5 do 13V, przy normalnej pracy?!

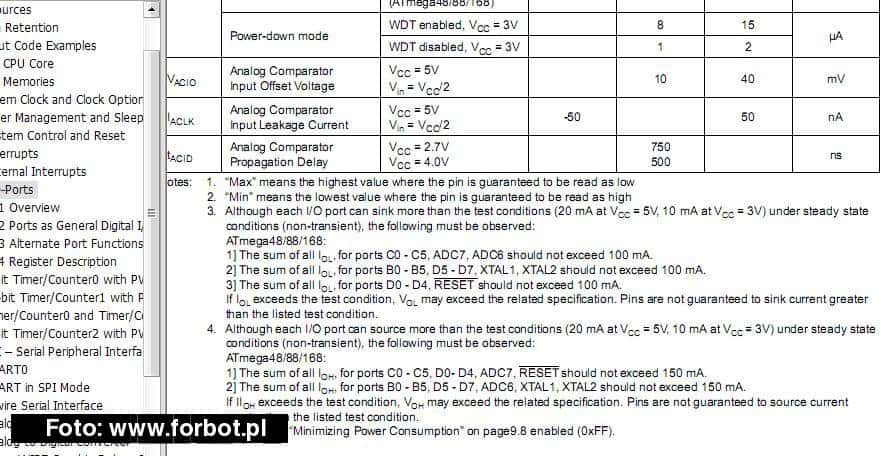

Pod tabelką jest

czytając jedynkę i dwójkę w MIN i MAX są wartości które gwarantują poprane działanie, procesora. Miałem procesor który pracował i pracuje na 6V poprawnie i to bardzo długo bo jest sterownikiem lampki RGB, która działa prawie że non-stop. Pisząc o -10V, +10V mam na myśli błędne podłączenie, zwarcia luźne kabelki.

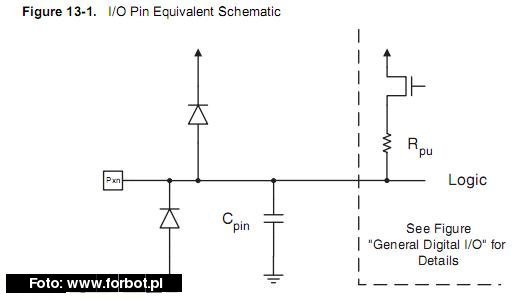

A i analizując pin portu:

Można dojść do wniosku, że diody zabezpieczą przed prawie wszystkim, oprócz głupoty.

A i kolega Zeely ma zasilacz o napięciu 4.8V wiec przy biegu jałowym nie powinien mieć więcej jak 6V napięcia skutecznego.

Link do komentarza
Share on other sites

A co do rzeczy napięcie skuteczne, jeśli na wejściu daje się kondensator, który wygładza napięcie tak, że należy dla zasilanai liczyć napięcie szczytowe? Diody również zabezpieczają najwyżej do poziomu napięcia zasilania - zresztą taką diodę można łatwo upalić i wtedy nóżka procka jest upalona )albo nawet cały port).

Link do komentarza
Share on other sites

Jeśli źródło napięcie nie jest stabilizowane, to jest to istotne. A z takim przypadkiem u TIMONek`a mamy.

Czego by nie pisać zasilanie jest bardzo istotną sprawą i należy skłaniać się do tego co zaleca producent.

Ja mam własne zdanie na ten temat i go nie zmienię. Temat ładowarkowych zasilaczy już kilkukrotnie przerabiałem swoje wiem. To samo z dokumentacją producenta.

Link do komentarza
Share on other sites

Czego by nie pisać zasilanie jest bardzo istotną sprawą i należy skłaniać się do tego co zaleca producent.

Producent zaleca maksymalnie 6V, o +/-10V nie ma mowy (13V na reset? To chyba jedynie HVPP/HVSP). Tak samo jak zaleca maksymalne taktowanie np. 16MHz. Można dać więcej, ale to czy zadziała, czy padnie zależy od serii. Fakt, jest pewna granica bezpieczeństwa podyktowana normami, ale nie należy podchodzić do tego "aaa, na pewno producent przewidział, że jakiś przysłowiowy "osioł" podłączy 7V zamiast maksymalnego 6V i będzie cacy". Szkoda kasy i nerwów na takie założenia 🙂 To jak z filiżankami - jedną upuścisz i nic się nie stanie, inna posypie się w drobny mak.
