Uszkodzony LCD

[OldSkull]

Dotychczas jak ja robiłem to przy źle ustawionym kontraście i zainicjowanym wyświetlaczu obie linie były albo całe czarne albo czyste.

[Robomaniak]

U mnie jest tylko górna czarna linia nie wiem nie mam już sił do tego

[madik]

Może pokaż zdjęcia twojej płytki i połączeń? Być może robisz coś źle chociaż myślisz że dobrze.

[KD93]

Robomaniak, przede wszystkim ustaw sobie dobre taktowanie, bo nie sądzę że masz rzeczywiście 8MHz. Na 99% wyświetlacz jest sprawny, tylko albo go źle podłączyłeś, albo masz coś złego w programie, a obstawiam to pierwsze bo przy złym programie najczęściej lecą jakieś krzaki. Podłącz potencjometr do kontrastu i pokręć nim, górna linia powinna zniknąć i wyświetlacz powinien być czysty.

Pokaż schemat jak podłączyłeś potencjometr.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Armir]

Jeżeli masz kwadraty w górnej lini to na 100% wina programu. Choć wczoraj nie chciał mi działać przez to że fuse bit odpowiadający za zgodność z atmegą 103 i on blokował port wyświetlacza.

[Robomaniak]

wszystko robiłem na uniwersalce

tak podłączyłem potencjometr

Proszę was jeśli moglibyście naszkicujcie mi jakiś program który będzie działał w 100% bo nie wiem czy zamówić nowy czy się z tym męczyć w końcu 30 zł drogą nie chodzi

[simpson777]

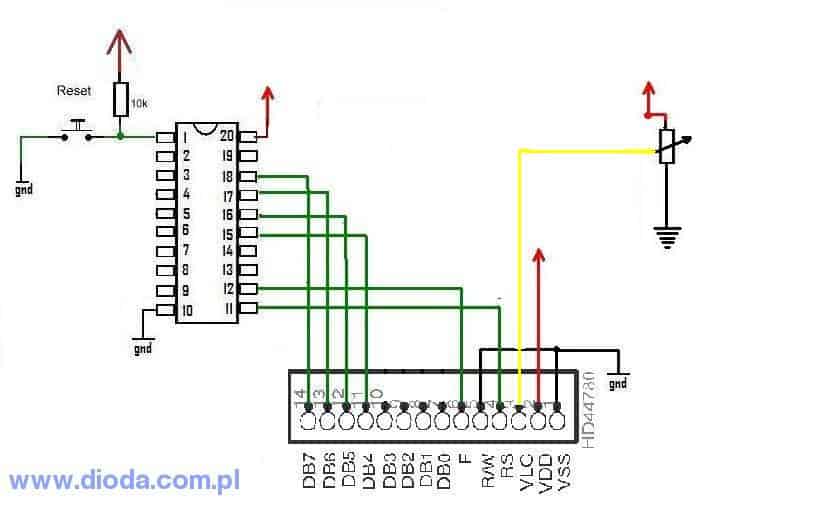

Z tym kodem i tym obrazkiem musi zadziałać. A tak po za tym gdzie kupiłeś wyświetlacz i jaki??

$regfile "attiny2313.dat"
$crystal = 8000000

Config Lcd = 16 * 2
Config Lcdpin = Pin , Db4 = Portb.3 , Db5 = Portb.4 , Db6 = Portb.5 , Db7 = Portb.6 , E = Portb.0 , Rs = Portd.6

Display On
Cursor Off
Cls

Lcd " TEST "
Lowerline
Lcd " OK "

Do
nop
Loop

End

[Robomaniak]

teraz jest inny problem przylutowałem go do innych pinów i chodzi tylko teraz połowa wyswietlacza działa 4kwadraty są czarne a 4 białe co tym razem mogłem popsuć

[simpson777]

Co mogę ci powiedzieć sprawdź wszystkie połączenia.

A co do tego że wyswietlacz pokazywały kwadraty na górniej lini tzn że działa tylko źle zainicjowany w bascomie był.

[simpson777]

I jak uporałeś się z problemem??

[Robomaniak]

wyświetlacz chodzi ale tylko prawa połowa reeszta czarna da się to jakoś naprawić ?

[KD93]

Niestety nie, sam mam 2 takie uszkodzone wyświetlacze.

[Robomaniak]

trudno nie będziemy płakać z tego powodu ale czym mogłem spowodować tą usterek

[simpson777]

Być może, że jest to wina konstrukcyjna. Ale coś się wyświetla.

[KD93]

Przeważnie wystarczy źle podpiąć zasilanie, z tego co zauważyłem to one są dość wrażliwe, mi się udało zepsuć 3 🙁
