superhero1235 Styczeń 28, 2011 Autor tematu Udostępnij Styczeń 28, 2011 Ja mój od 2 dni podłączam i odłaczam co chwile. Jednak wszystkie kontrolki(cokolwiek one maja oznaczać) świeca się tak samo jak świeciły kiedy jeszzce udawało mi sie nim cokolwiek zaprogramować. No ale bedę próbował. [ Dodano: 28-01-2011, 18:52 ] Przeinstalowałem sterowniki, nadal bez zmiany. Cytuj Link do komentarza Share on other sites More sharing options...
RafI Styczeń 28, 2011 Udostępnij Styczeń 28, 2011 Mógłbyś wrzucić schemat i płytkę? Takie komunikaty pojawiają się również gdy zamienisz MISO z MOSI. Cytuj Link do komentarza Share on other sites More sharing options...

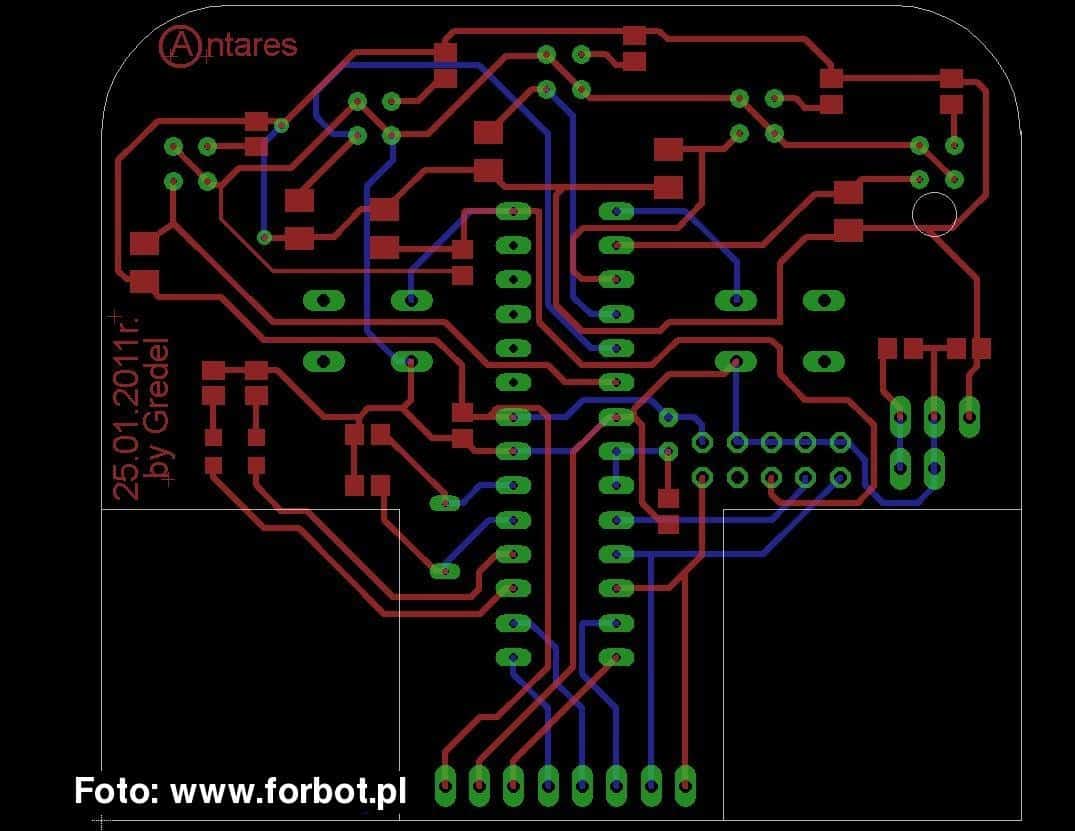

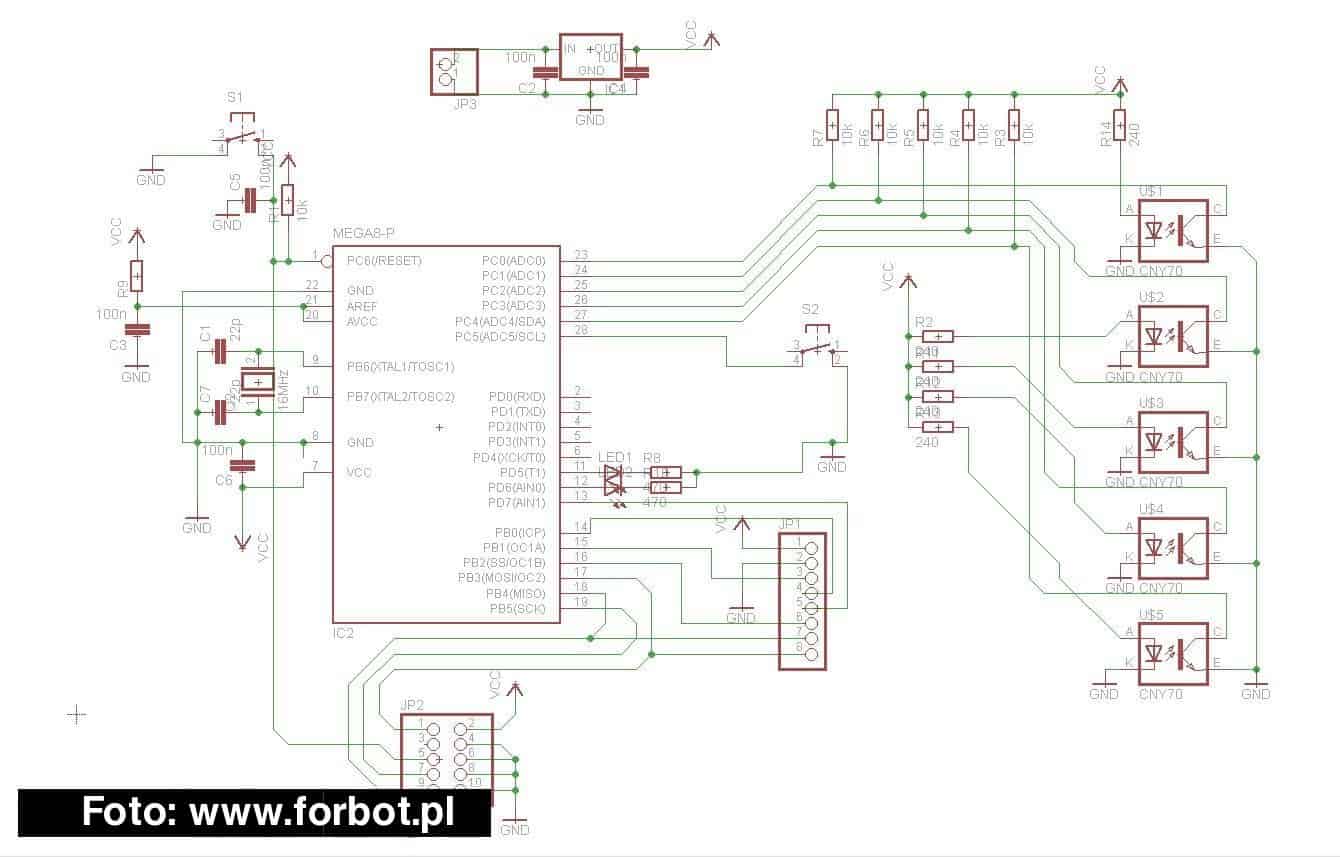

superhero1235 Styczeń 28, 2011 Autor tematu Udostępnij Styczeń 28, 2011 Sprawdzałem to już dziesiątki razy, na ale prosze: Cytuj Link do komentarza Share on other sites More sharing options...
RafI Styczeń 28, 2011 Udostępnij Styczeń 28, 2011 W czasie programowania odłącz to co masz podłączone do złącza JP1. Z czego zasilasz układ w czasie programowania? 1 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
superhero1235 Styczeń 28, 2011 Autor tematu Udostępnij Styczeń 28, 2011 Wiem, w czasie programowani odłączam to co mam tam podpięte(napisałem w pierwszym poście). Układ zasilam z programatora, bo w instrukcji pisało: "zasilanie bezpooerednio z portu USB" oraz "zasilany z p³ytki, na której znajduje siê programowany mikrokontroler (styki 2 i 10 – masa, 4 – VCC)", wywnioskowałem z tego, że można i tak i tak. [ Dodano: 28-01-2011, 19:57 ] Eureka!!! Podpiołem zasilanie i wygląda na to,że wszystko działa. Dziękuję wszystkim za to, ze mi pomogli a przede wszytkim @Rafi, bez Ciebie bym na to niee wpadł, no ale najciemniej jest pod latarnią. Pozdrawiam Cytuj Link do komentarza Share on other sites More sharing options...
Nawyk Styczeń 28, 2011 Udostępnij Styczeń 28, 2011 Podłącz Atmegę8 jak na schemacie, wywal to co podpięte do JP1 i spróbuj wylutować rezystor przy RST - niech sobie wisi w powietrzu, nic mu się nie stanie. Odpal Sina Prog i ustaw jak tutaj: Działa mi to dla trybu HID, niektóre STK500v2 to mają (odpowiednia zworka - szczegóły w instrukcji). Podłącz programator, zmierz napięcia między 7 i 8. W takim układzie musi zadziałać, nie ma siły 😉 --- Wygląda na to, że się spóźniłem 😉 1 Cytuj Link do komentarza Share on other sites More sharing options...
