schematy do sprawdzenia

[RafI]

Dodam jeszcze, że na Twoim schemacie masa ze złącza programatora wisi w powietrzu.

[ridzi]

tą pierwszą część zrozumiałem tak:

a tej 2 części nie rozumiem

przez przypadek musiałem skasować 😉

[pawel]

Masz zwarty rezystor do podciągania resetu i brakuje ci węzła na zasilaniu tego rezystora. Nie rozumiem, dlaczego używasz różnych symboli do oznaczania napięć zasilających.

[Armir]

10uF na wyjściu 7805 to zdecydowanie za mało. Atmega 128 przestała się resetować przy 300uF.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[swierkdeck]

Jeżeli czujniki będą odłączanym modułem, to musisz w goldpinach dodać dwie żyły (+5V oraz GND).

[Bobby]

ridzi, lipole wcale nie są takie drogie - pakiet 7,4V 500mAh kosztuje około 30zł w PL (na www.hobbyking.com 3,7$ z tego co pamiętam, czyli mniej niż 15zł), ładowarka drugie tyle. A nie będziesz miał problemu z odpowiednim napięciem 😉 Oczywiście nie są to akumulatory tak bezpiecznie jak NI-Cd, Ni-MH, ale jak będziesz się należycie z nimi obchodził, nic się nie stanie złego. No i mają zdecydowanie niższą masę i większą wydajność prądową.

[ridzi]

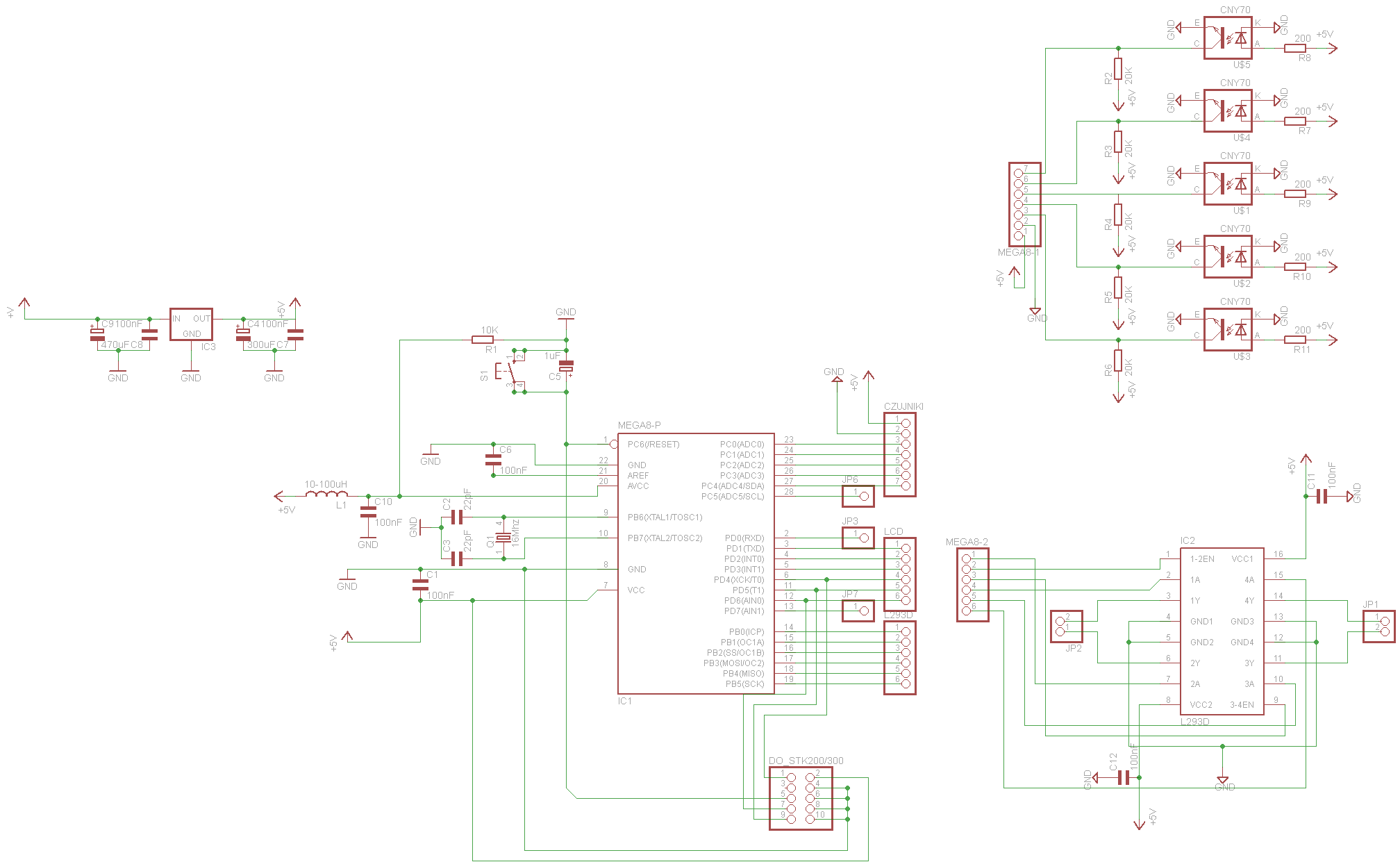

Poprawiłem oznaczenia,dodałem żyły do goldpina,zmieniłem C4 na 300uF,
tylko za bardzo nie wiem co z tym rezystorem zmieniłem go ale coś chyba jest nie tak.

Bobby jak tak wszystko na raz trzeba kupić to nawet i to jest wydatek do tego jeszcze przesyłka to aż tak mało nie wyjdzie.

[Skipper]

ridzi, reset powinien być podłączony w ten sposób:

__________

Komentarz dodany przez: Treker

Treker zmienione, według instrukcji

[ridzi]

[Skipper]

ridzi, w teorii nie przeszkadza ta cewka bo dla prądu stałego i tak jest zwarciem, ale jakoś nie jestem przekonany tym Twoim podłączeniem

[ridzi]

Nawyk pisał na początku bym ją tak podłączył

[Skipper]

ridzi, czytaj ze zrozumieniem Nawyk pisał o AVCC, tam faktycznie potrzebna jest ta cewko z kondensatorem, sam tez juz o tym pisałem. Rzecz w tym że ty ten rezystor z Reset podpinasz do Vcc za cewką, nie rozumiem dlaczego nie możesz zrobić tak jak zamieściłem Ci na schemacie.

[ridzi]

troszkę źle zinterpretowałem

gniazdo do programowania jest dobrze?

(KOŃCOWY)

[Zaja]

Źle i to totalnie. Powinno być podłączone pod MISIO, MOSI i SCK w procu zgodnie z TYM.

[ridzi]

zaraz zmienię tez mi się tak wydawało 😉

poprawiłem wyżej 😉

[ Dodano: 08-02-2011, 11:27 ]

wszystko już gra?
