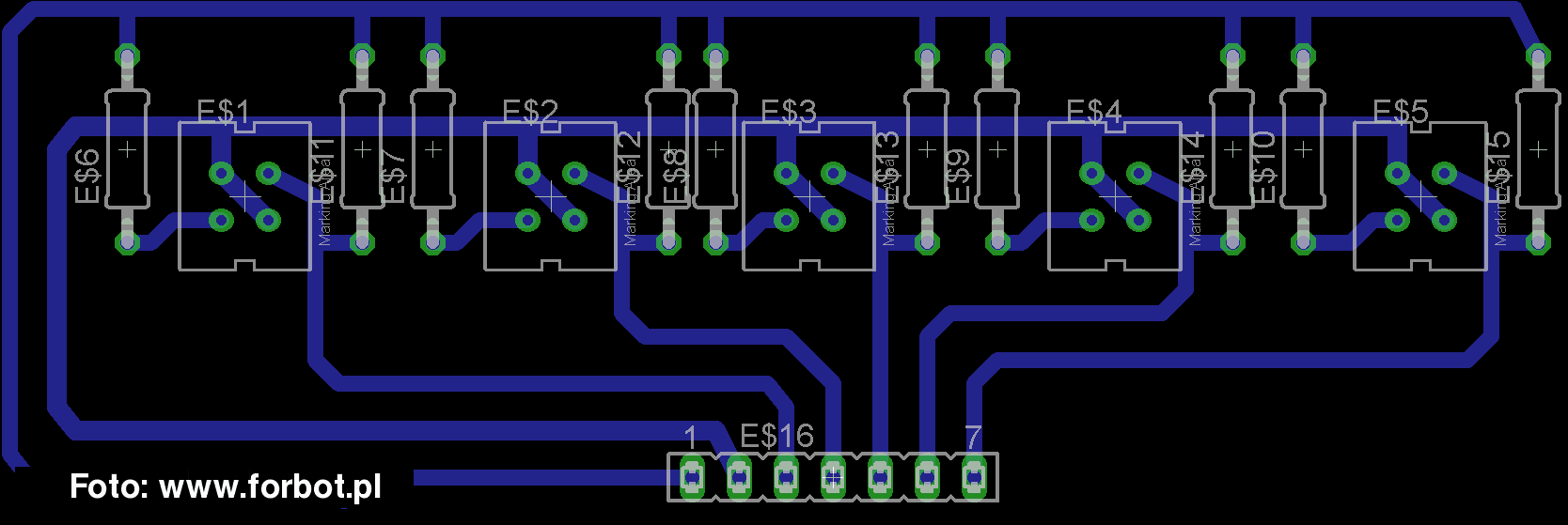

Patryk614 Napisano Maj 18, 2011 Udostępnij Napisano Maj 18, 2011 Witam, proszę o sprawdzenie płytki PCB. 🙂😉 Cytuj Link do komentarza Share on other sites More sharing options...
RaV Maj 18, 2011 Udostępnij Maj 18, 2011 Schemat: Emitor fototranzystora powinien być dołączony do masy a nie do +. https://www.forbot.pl/forum/topics20/czujniki-tcrt5000-do-robota-podazajacego-za-linia-vt893.htm Cytuj Link do komentarza Share on other sites More sharing options...
Mateusz Maj 18, 2011 Udostępnij Maj 18, 2011 Emiter 🙂 a poza tym jest ok. Po prostu podpisy w eagle się nachodzą. Cytuj Link do komentarza Share on other sites More sharing options...
Patryk614 Maj 18, 2011 Autor tematu Udostępnij Maj 18, 2011 Acha czyli połączenia na płytce dobre? 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
RaV Maj 18, 2011 Udostępnij Maj 18, 2011 http://www.produktinfo.conrad.com/datenblaetter/175000-199999/184241-da-01-en-T_coupleur_opto_elect_cny_70.pdf A na płytce nie jest czasem zwarty fototranzystor? (Patrząc po wcięciach na obudowie) Cytuj Link do komentarza Share on other sites More sharing options...
Patryk614 Maj 18, 2011 Autor tematu Udostępnij Maj 18, 2011 I co do rezystorów przy czyjniku to 10k przy wyjściu i 100 ohm przy anodzie? [ Dodano: 18-05-2011, 22:58 ] Sorrka, przyznaje racje. Trochę nie ogarnąłem. Poprawiłem. 🙂😉 Cytuj Link do komentarza Share on other sites More sharing options...
mactro Maj 19, 2011 Udostępnij Maj 19, 2011 Płytkę spokojnie mógłbyś 2 razy mniejszą zrobić, gdybyś tylko goldpiny przesunął do góry. Ścieżki możesz dać węższe, nie potrzebujesz tu takich szerokich. Stosuj polygony, oszczędzisz wytrawiacz. Cytuj Link do komentarza Share on other sites More sharing options...
Patryk614 Maj 19, 2011 Autor tematu Udostępnij Maj 19, 2011 Czyli jest ok? 🙂😉 Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Maj 24, 2011 Udostępnij Maj 24, 2011 Tak. Cytuj Link do komentarza Share on other sites More sharing options...
Patryk614 Maj 24, 2011 Autor tematu Udostępnij Maj 24, 2011 I mam jeszcze jedno pytanie, czy ma jakieś znaczenie ułożenie czujników CNY70 na płytce w tym sęsie, że wcięcia w pionie lub w poziomie. 🙂😉 Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Maj 24, 2011 Udostępnij Maj 24, 2011 Tak, ma. Najlepiej, aby diody i odbiorniki były pionowo pod sobą. Jeśli są obok siebie to będą lekko zafałszowane odczyty np.: taśma zostanie szybciej wykryta gdy pojawi się od lewej strony, bo np dioda będzie bliżej tej strony. Trochę namieszałem, przydałby się rysunek, ale nie mam czasu 😉 Zresztą w jakimś swoim poście Sabre opisał to dokładniej. Cytuj Link do komentarza Share on other sites More sharing options...
Patryk614 Maj 26, 2011 Autor tematu Udostępnij Maj 26, 2011 Mam takie pytanie jeśli zastosuję rezystor przy wyjściu 10k zamiast 20k to też będzie ok. I nadajnik to to jaśniejsze? 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Maj 26, 2011 Udostępnij Maj 26, 2011 Mam takie pytanie jeśli zastosuję rezystor przy wyjściu 10k zamiast 20k to też będzie ok Przecież na schemacie masz tam właśnie po 10k. I nadajnik to to jaśniejsze? Zajrzyj do noty to się dowiesz. Cytuj Link do komentarza Share on other sites More sharing options...
Patryk614 Maj 27, 2011 Autor tematu Udostępnij Maj 27, 2011 Witam, co do nadajnika to jakby w nocie były kolory to bym wiedział. 😉 A co do płytki to zmątowałem całą, podłaczyłem zasilanie ale nadajniki podczerwieni nie świecą, sprawdzałem aparatem. Napięcie tęż jest na czujnikach. Wcięcia są po bokach a nadajnik na górze Załączam płytkę a schemat powyżej może wy coś zobaczycie. 🙂😉 Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Maj 27, 2011 Udostępnij Maj 27, 2011 Na co Ci jakieś kolorki? Przecież ten fragment noty mówi wszystko (nawet w czerni i bieli...) Cytuj Link do komentarza Share on other sites More sharing options...
