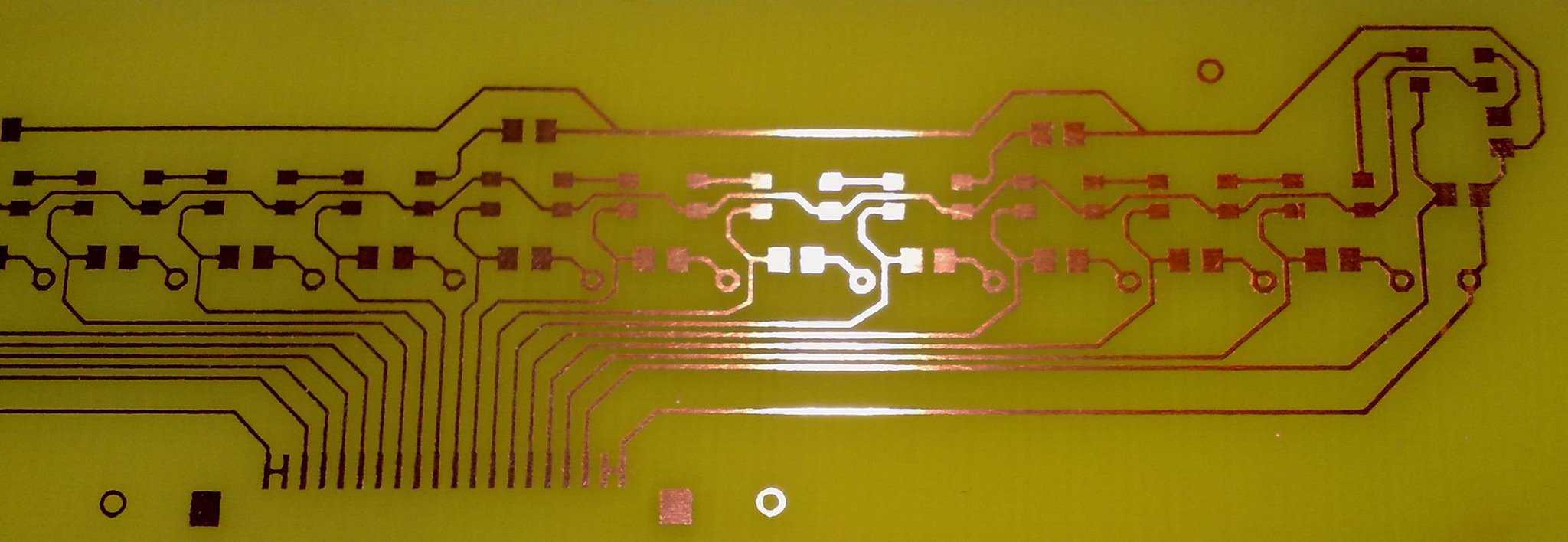

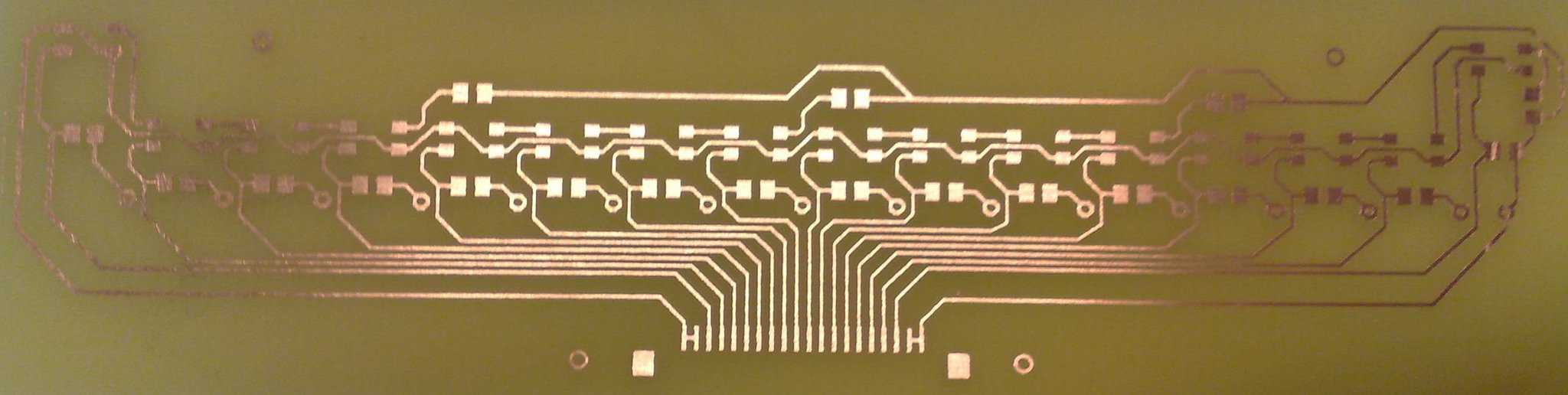

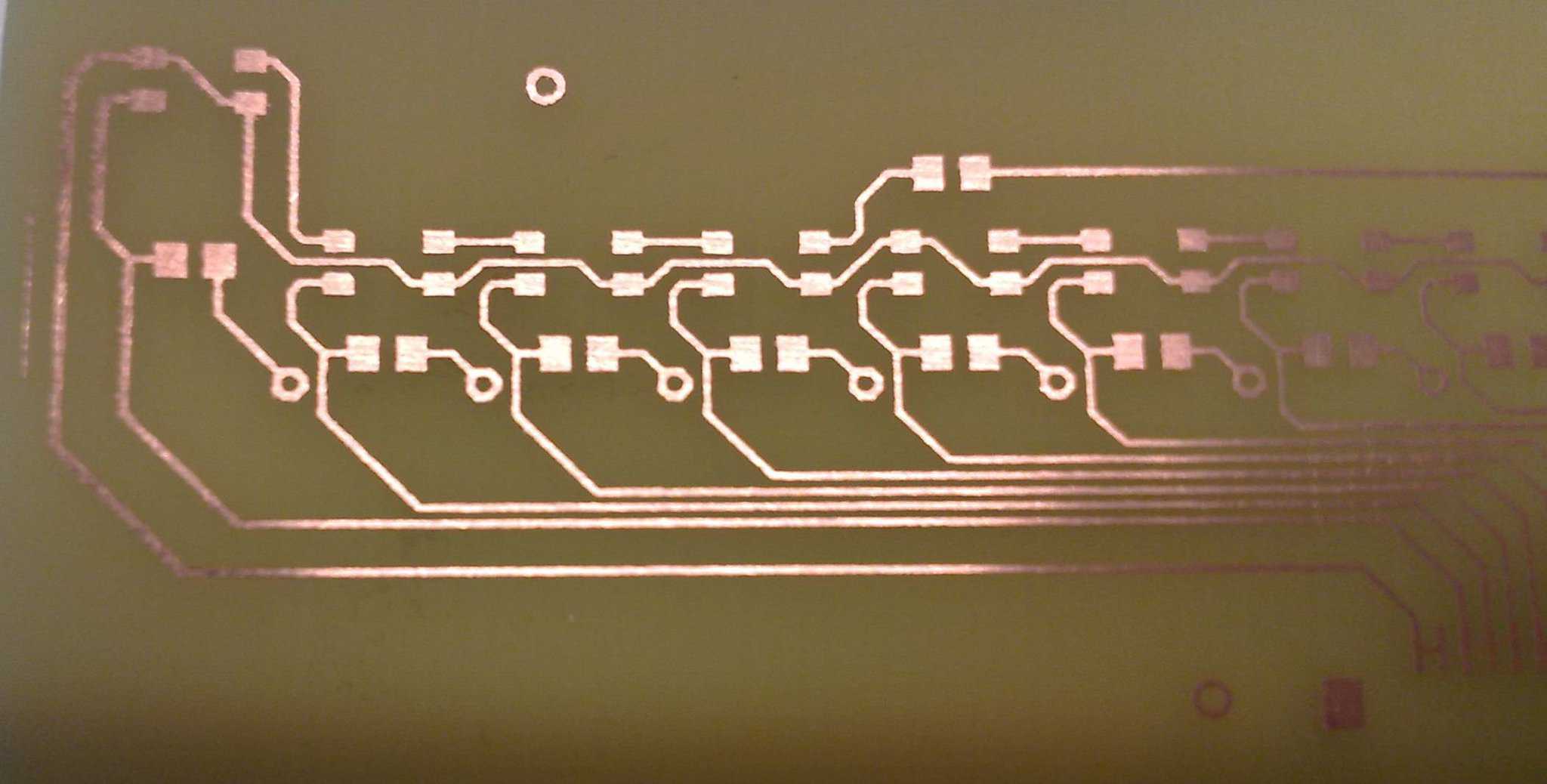

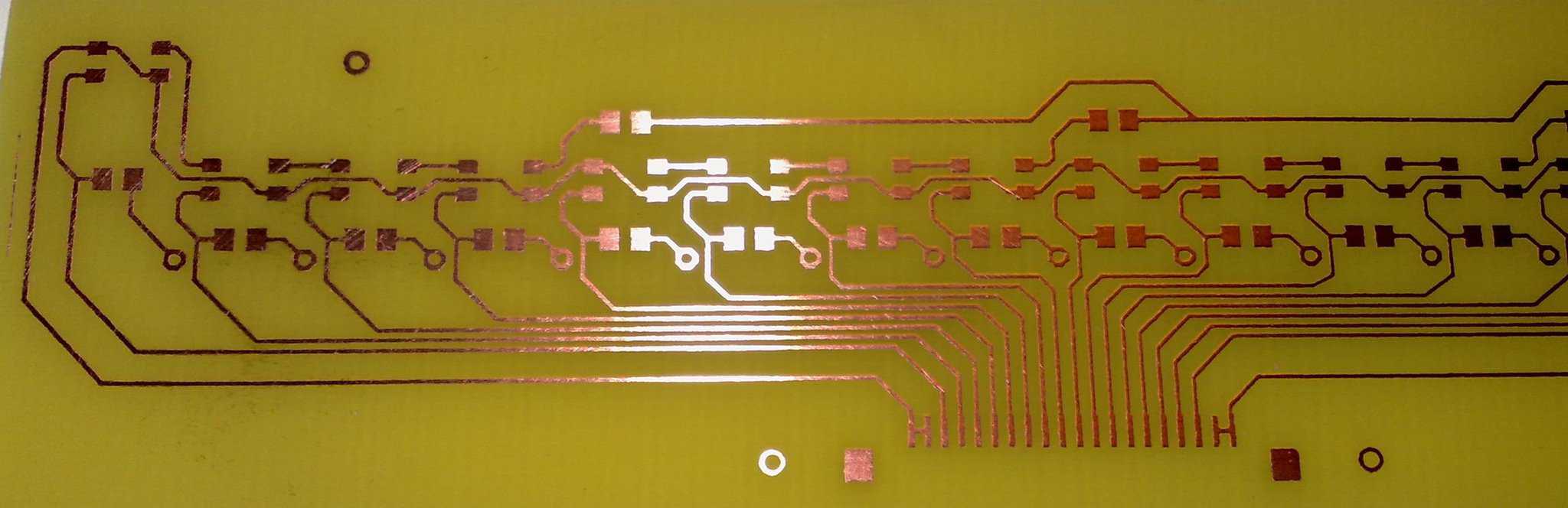

prace powoli posuwają się naprzód, udało mi się wytrawić płytkę na czujniki i jak to zwykle bywa zauważyłem drobny błąd na płytce już po wytrawieniu (ścieżki po prawej nie są pod kątem 45 stopni)

teraz muszę jedynie uważać podczas lutowanie żeby ścieżki i pady nie poodpadały ale powinienem dać radę ;]

  • 2 tygodnie później...

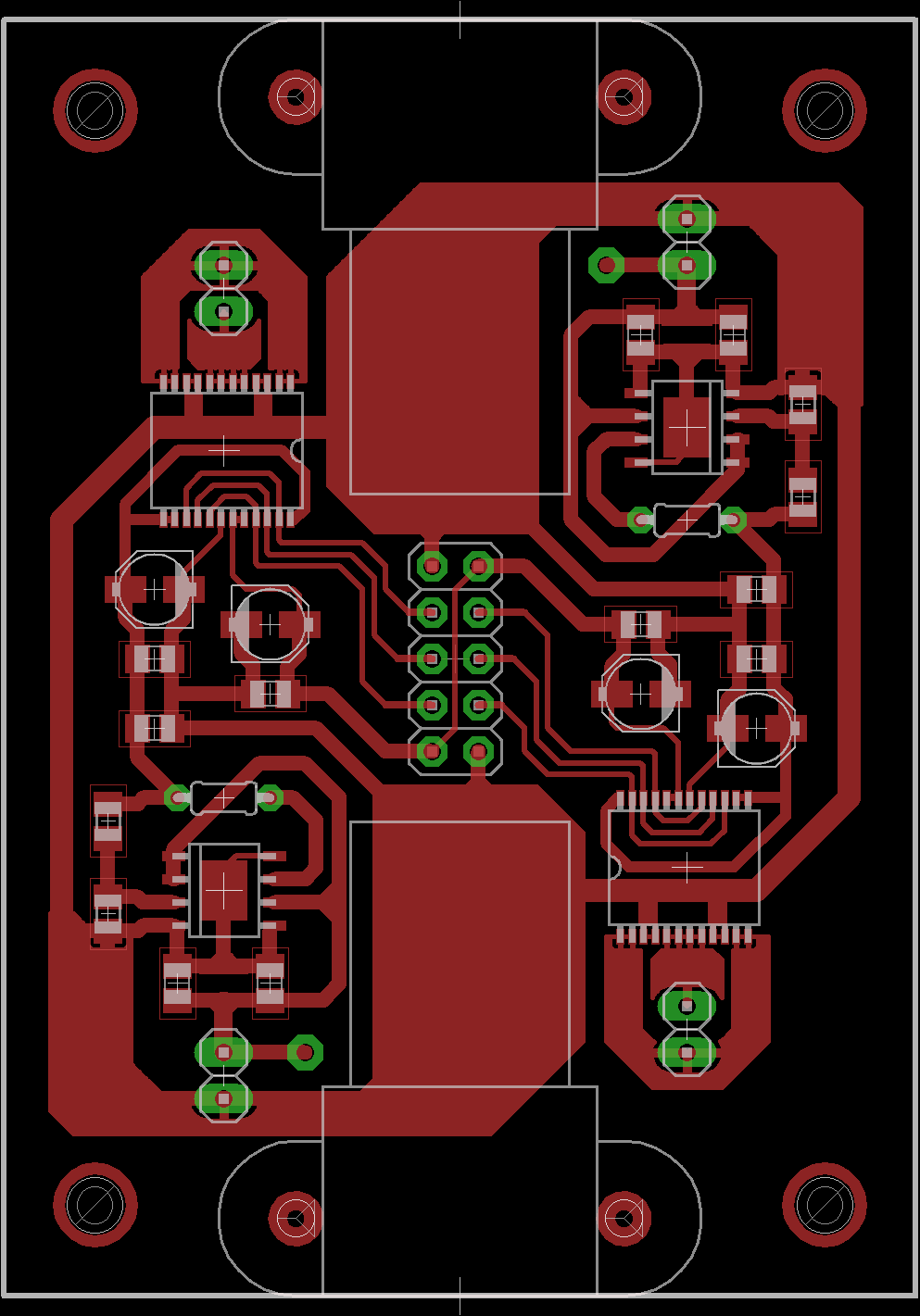

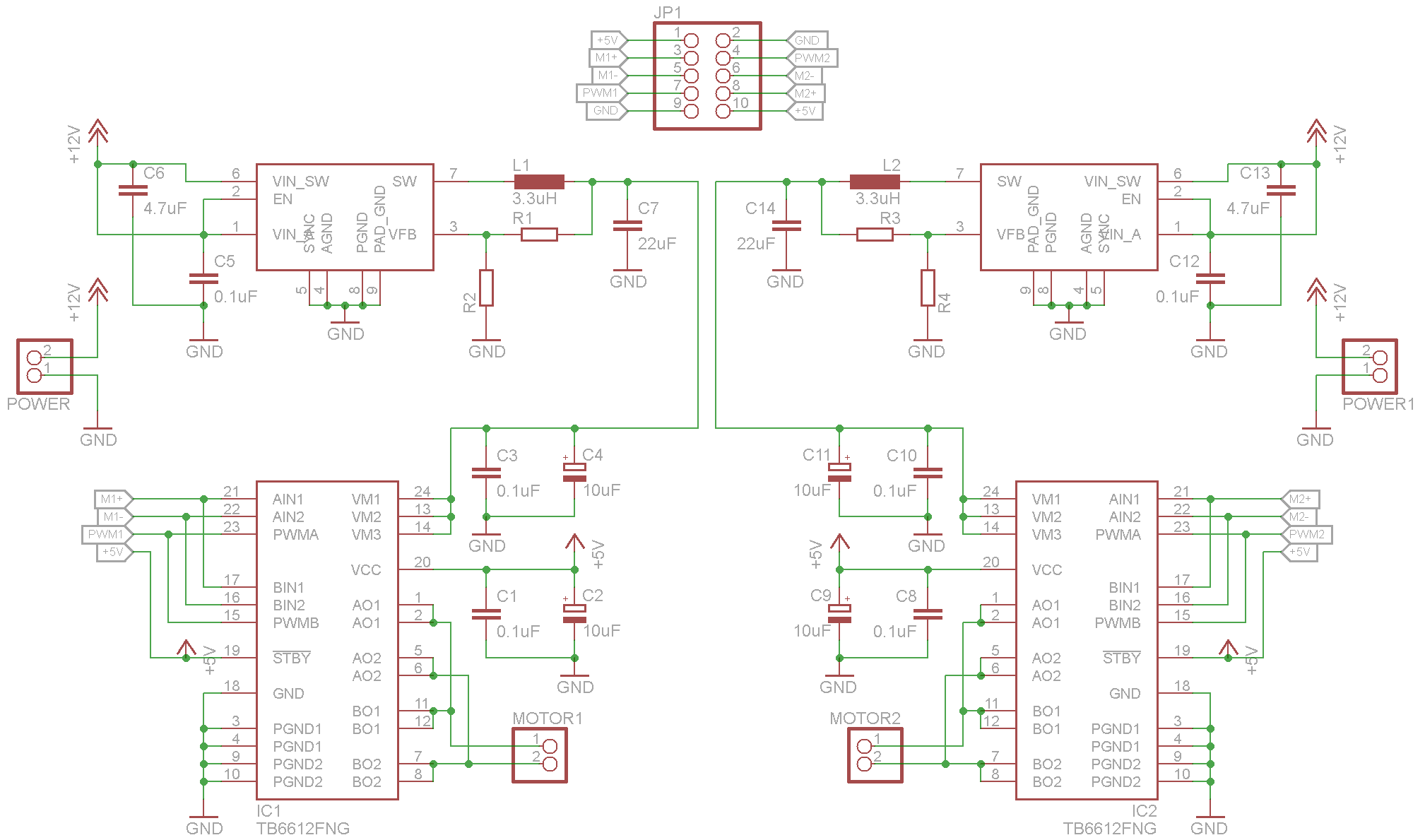

Kolejny etap za mną, a mianowicie projekt płytki pod silniki. Zerknijcie proszę na schemat i na płytkę i napiszcie co o niej sądzicie oraz wytknijcie ewentualne błędy. Ta już będzie wykonana w satlandzie, dlatego wolałbym uniknąć błędów.

widok standardowo od strony top, silniki będą znajdować się od strony bottom razem z pinami.

motor_board2.zip

Czemu chcesz wykonywać ją w firmie?

w zasadzie to takiej potrzeby nie ma, zobaczę jak mi wyjdzie termotransfer.

Oraz po co aż 2 przetwornice?

niektórym wybuchały, więc gdyby jedna sobie nie radziła to myślę, że 2 dadzą radę. Na początek wlutuję tylko jedną (i zasilę drugi mostek zworą), a gdy wystąpią jakieś problemy nie będę musiał robić nowej płytki

szczerze mówiąc to jeśli wykonasz płytkę w firmie jako jednowarstwową, lub w domu to będizesz miał spory problem wlutować te gniazda..

Chyba że rozmieszczenie sygnałów w łączówce nie ma dla Ciebie znaczenia jeszcze to możesz je od bottom przylutować. Ale przemyśl to jeszcze.

Druga rzecz że ze względu na kompatybilność zaleca się pod przetwornicami mieć na warstwie plan GND, pod mostkami też może być, nie zaszkodzi.

wszystkie gniazda/goldpiny oraz silniki będą od strony warstwy bottom.

na warstwie plan GND

nie za bardzo rozumiem, przecież jest pod przetwornicami prostokąt z masy (z resztą już zawarty w bibliotece)
