Sprawdzenie płytki

[Dawid 95]

Jutro wrzucę przerobioną już płytkę . A jeśli chodzi o mostek + procesor ? Tam jest trochę tego ... Ale przelotki są nieuniknione , z kilka może dałoby się zaoszczędzić ,ale dla mnie nie ma to znaczenia.

[Xweldog]

Nadal nie podobają mi się masy. Najlepiej by "prądowa" szła osobną, jak najkrótszą ścieżką wprost od pinów zasilania i osobna do µC ect. Ale mam inny problem. "Plusik" powiększania jest ale nie działa a bez tego trudno analizować szczegóły.

[Dawid 95]

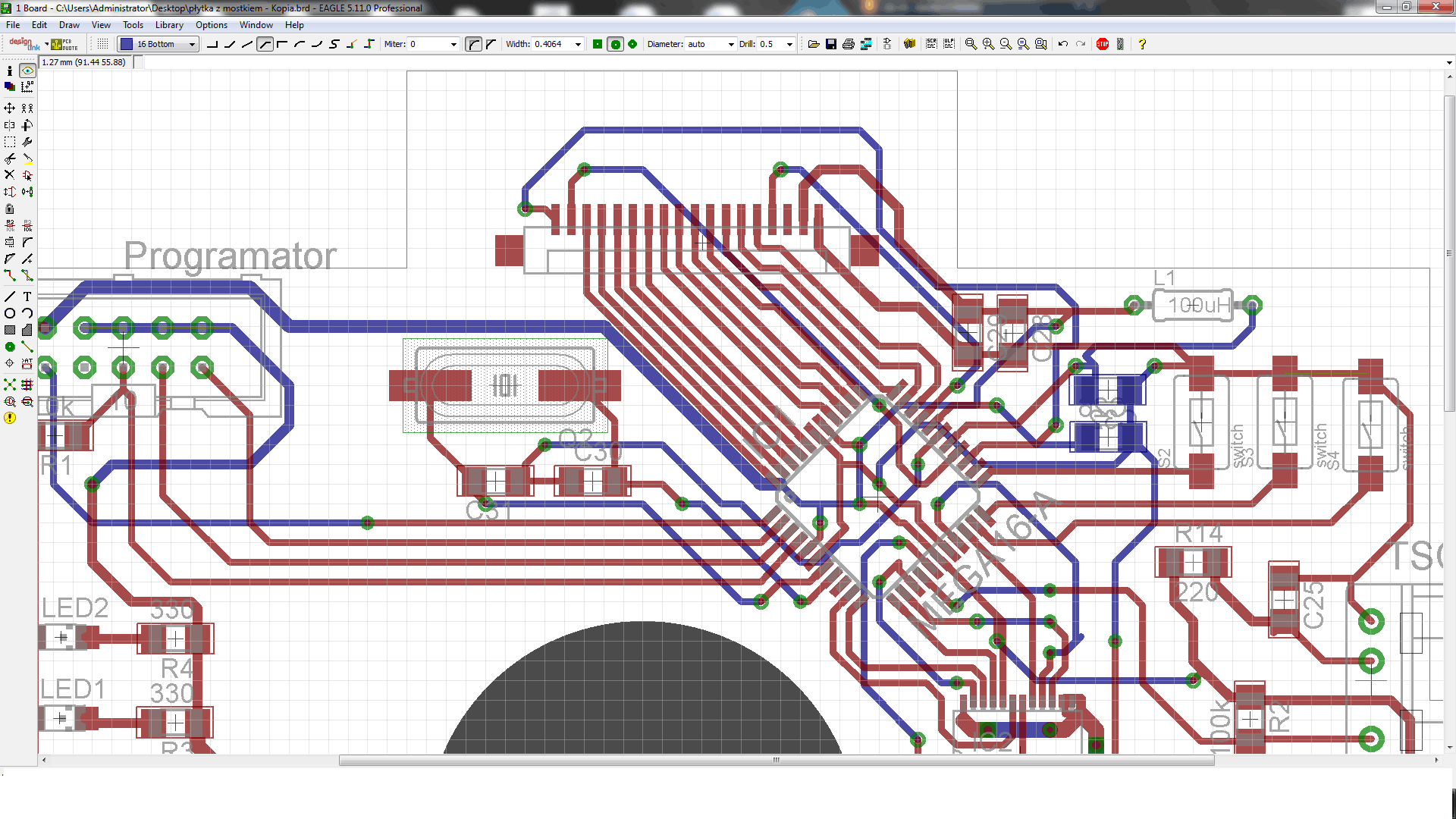

Trochę udało mi się poprawić pewne rzeczy .

[Treker (Damian Szymański)]

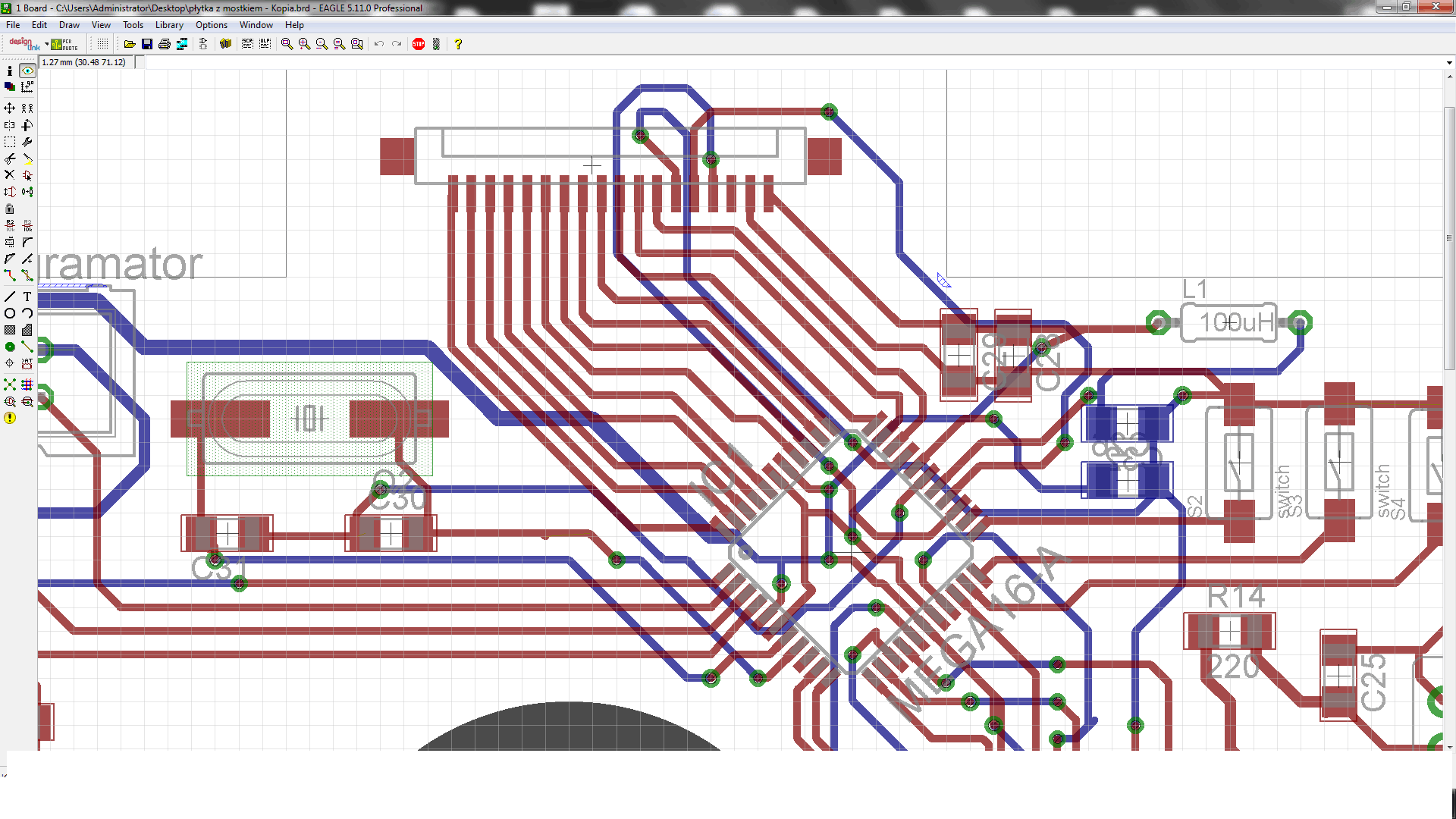

Złącze taśmy nadal odwrotnie i po co prowadzisz grube ścieżki od mostka jak i tak przed samym scalakiem robisz je węższe?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Dawid 95]

Złącze tak zostanie. Co do ścieżek przy mostku to poprawiłem , ale wyrzuca mi błąd "clearance".

[Treker (Damian Szymański)]

No to jak masz zamiar taśme wpinać? Będziesz ją zginał na pół i przekręcał o 180stopni?

[Dawid 95]

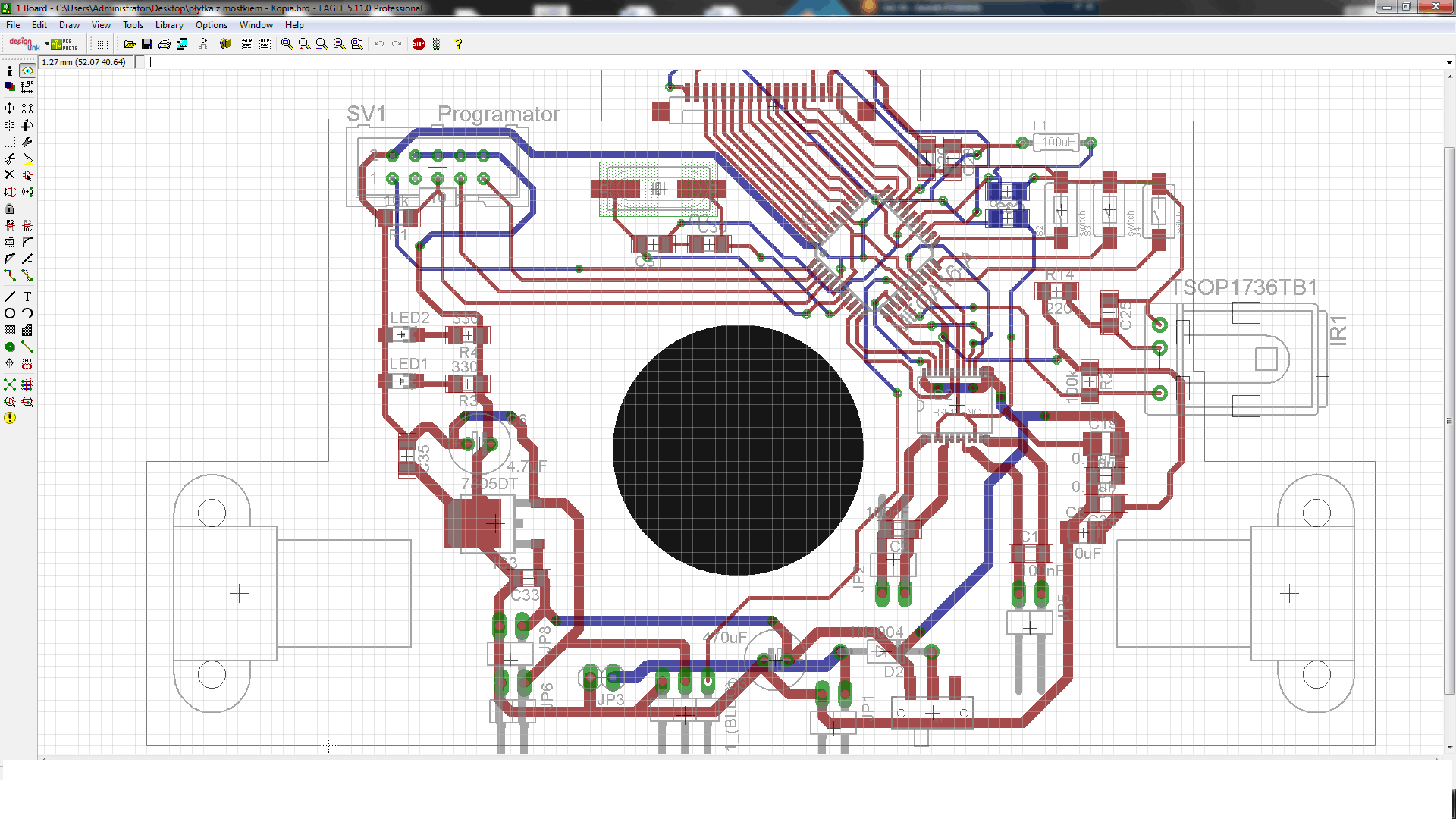

Poprawiłem to ,ale wyszło trochę "gorzej" niż przedtem bo więcej przelotek jest.

[dondu]

Jak już wspomnieli Mihau i Treker, przy tak rozmieszczonym kwarcu, mikrokontrolerze i turbinie, jest spora szansa na zakłócenia sygnału zegarowego. Powinieneś być świadomy, że jeżeli zakłócenia będą występować, to nie będziesz mógł używać turbiny.

[Dawid 95]

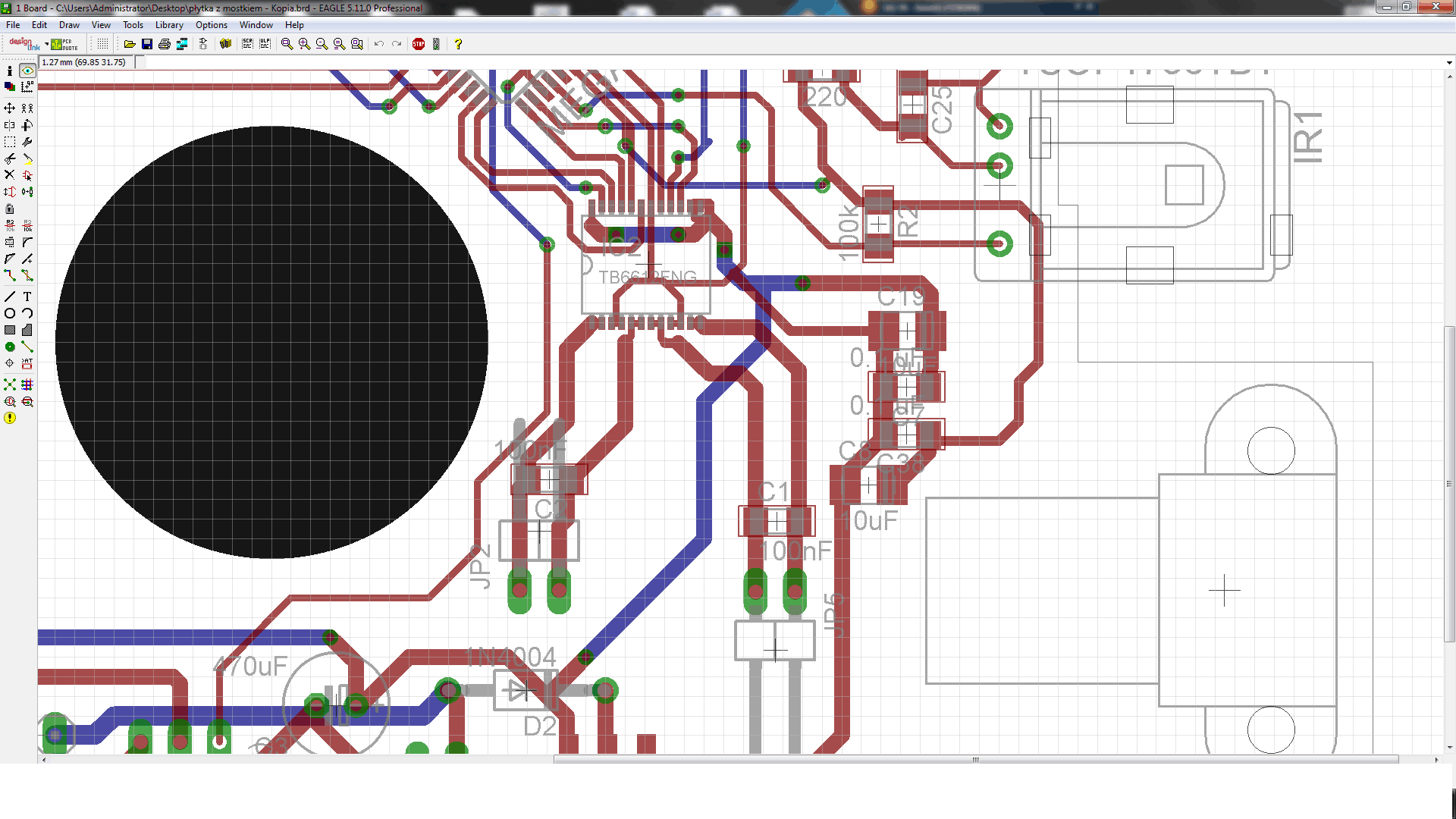

Turbina została teraz przesunięta nieco w dolną część płytki . Macie jakieś sugestie co do kwarcu ? Jutro chciałbym wysłać płytkę do Satland'u. Teraz przeróbka płytki raczej nie wchodzi w grę , można ewentualnie przedłużyć płytkę a co za tym idzie i turbinę przesunąć w dół.
