Sprawdzenie schematu - Mega8 i Moduł Silników

[Treker (Damian Szymański)]

Jeśli robiłeś na podstawie dobrych schematów to przecież Eagle Cie pilnował. Sprawdź błędy z DRC i będzie ok 🙂 Duże to wszystko trochę, ale może tak jest dla Ciebie wygodniej.

[MirekCz]

1.Procesor:

a) Przysuń stabilizator do procesora - czym krótsze ścieżki tym lepiej

b) Pogrub VCC od 7805 i rozlej masę

2.Silniki:

a) Pogrub ścieżki do silników (i/lub zalej cyną)

b) Pogrub ścieżki zasilania silników (i/lub zalej cyną)

c) Rozlej masę

3.Czujniki:

a) Rozlej masę

[Xweldog]

Hey

Nie wykorzystałeś wolnej powierzchni pod Megą, np. ścieżkę z dławikiem z pin20 bez problemu można puścić pod nią. Pin22 ma iść do GND a wisi w powietrzu. Lub pod nią puść i połącz wszystkie te ścieżki które mają iść do GND.

[dondu]

Nie wykorzystałeś wolnej powierzchni pod Megą, np. ścieżkę z dławikiem z pin20 bez problemu można puścić pod nią.

Nie zupełnie. Wręcz jest to niewskazane.

Zapewne autor stosuje dławik na zasilaniu części analogowej, by tanio mieć możliwie najdokładniejsze pomiary z ADC. W związku z tym powinien pod mikrokontrolerem mieć rozlaną masę, a nie ścieżki zasilania.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Xweldog]

Dondu, ty uparty uparciuszku.... Że też Ci się chce wytłukiwać klawiaturę. Krętaczu, arcymistrzu w wyciąganiu wątków z kontekstu by "udowadniać" stawiane przez siebie tezy. Jak widać, nigdy Ci nie przejdzie ochota się kompromitować, mógłbyś pomyśleć o jakimś leczeniu. Bo tego co napisałem kilka cm dalej, by pod puścić GND tj. masę to już nie doczytałeś ?

[dondu]

Dondu, ty uparty uparciuszku.... Że też Ci się chce wytłukiwać klawiaturę. Krętaczu, arcymistrzu w wyciąganiu wątków z kontekstu by "udowadniać" stawiane przez siebie tezy. Jak widać, nigdy Ci nie przejdzie ochota się kompromitować, mógłbyś pomyśleć o jakimś leczeniu. Bo tego co napisałem kilka cm dalej, by pod puścić GND tj. masę to już nie doczytałeś ?

Dziękuję za te zdrobnienia - naprawdę fajne 🙂

Zacytuję całość by nie było wątpliwości.

Hey

Nie wykorzystałeś wolnej powierzchni pod Megą, np. ścieżkę z dławikiem z pin20 bez problemu można puścić pod nią.

Pin22 ma iść do GND a wisi w powietrzu. Lub pod nią puść i połącz wszystkie te ścieżki które mają iść do GND.

Jeżeli ta wypowiedź oznacza: NIE DAWAJ ZASILANIA POD ATMEGĄ TYLKO DAJ TAM MASĘ

to ja muszę wrócić do podstawówki, by rozumienia pisanego słowa się nauczyć 🙂

Jeżeli jednak sugerujesz wykorzystanie powierzchni pod ATmegą do prowadzenia zasilania, to jak pisałem wyżej zła droga.

I mały apelik 🙂

Nie postrzegaj mnie jako osoby która chce udowadniać Tobie, "że się nie znasz". Absolutnie nie jest to moim celem.

Jeżeli mam coś do powiedzenia, a wynika to z posiadanej wiedzy, to piszę.

Jeżeli nie mam takiej wiedzy, to czytam i weryfikuję, bo po mimo 4,5 dekady, która jest poza mną, nadal się uczę i będę uczył do końca moich dni 🙂

A osoba z rangą Expert (zaznaczoną na czerwono, by podnieść rangę jej wypowiedzi) powinna w szczególności uważać, co doradza i jak formułuje zdania, by były prawidłowo i jednakowo zrozumiane przez "prawie staruszka" jak ja, czy gmnajlalistę 🙂

Mniej kompleksów - więcej otwartości i dokładniejszego formułowania myśli w Nowym Roku życzę.

[Xweldog]

Dondu, cierpisz na jakąś obsesję maniakalną. Nie interesuje Cię pomaganie, tu: zadanie sobie trudu porównania SCH i PCB i wyłapanie błędów, tylko czepianie się mych odpowiedzi. Robisz to regularnie, jeden jedyny na tym forum Ty, poddajesz je drobiazgowej obróbce i wypaczaniu. Nie wiem dlaczego, są różne zboczenia, najwyraźniej zżera Cię zazdrość, urażona ambicja a kierują Tobą aspiracje na Experta.

Ta ścieżka "pod" może sobie tam iść spokojnie. Ma za zadanie podać oczyszczone Uz na pin20. Ten pin jest uziemiony za pomocą C a zakłócenia wyłapuje dławik który będzie poza Megą. Jedyne co, to takie jej poprowadzenie utrudni spięcie do jednej, wspólnej szyny wszystkich pinów mających iść na masę o czym wspomniałem w następnym zdaniu. Ale ty, z wielką pewnością siebie twierdzisz, że tak nie można, robisz z siebie experta. Chcesz mi i innym wmówić, że w ramach przebogatych doświadczeń praktycznych wykonałeś dwie wersje PCB, z tą ścieżką "pod" i obok - i ta z "pod" Ci się biesiła ? Jeżeli będziesz tak twierdził to napiszę jasno - bezczelne kłamiesz. Jeżeli nie, to kolejny raz piszesz bzdury nie wynikłe z nabytego doświadczenia ale - jak pisałem - są różne zboczenia i skoro musisz...

[dondu]

Dondu, cierpisz na jakąś obsesję maniakalną. Nie interesuje Cię pomaganie, tu: zadanie sobie trudu porównania SCH i PCB i wyłapanie błędów, tylko czepianie się mych odpowiedzi. Robisz to regularnie, jeden jedyny na tym forum Ty, poddajesz je drobiazgowej obróbce i wypaczaniu.

Diabeł tkwi w szczegółach ... jeżeli autor schematu dąży do tego, aby mieć porządne wyniki z ADC i stosuje zgodnie z zaleceniami Atmela dławik i kondensator na AVcc możliwie najbliżej pinów uC, a z drugiej strony otrzymuje niweczącą jego wysiłki radę od Experta, iż:

Nie wykorzystałeś wolnej powierzchni pod Megą, np. ścieżkę z dławikiem z pin20 bez problemu można puścić pod nią.

to kolego Expercie, ja się z tym nie zgadzam, tak jak nie zgadzają się z tym inżynierowie Atmela, którzy jasno pokazali jak należy projektować PCB w takim przypadku. Co więcej tak samo doradzają inny producenci mikrokontrolerów, ponieważ jest oczywistym że fizyki nie da się oszukać pobożnymi życzeniami.

Jeżeli więc doprowadza Ciebie do szału, że ktoś uważnie czyta większość istotnych wypowiedzi na tym forum (nie tylko Twoich), to może warto odpocząć w zaciszu domowym i sięgnąć po lekturę, by wiedzę odnowić czy nabyć, tym bardziej, że to Ty masz rangę Experta, a ja do niej nawet nie kandyduję.

Zawsze możesz zapytać kol. bartekwr1335 skąd tę wiedzę ma i samemu ją zgłębić.

Nikt nie jest nieomylny - ja także popełniam błędy, ale potrafię się do nich przyznać, czego Tobie brakuje.

Ta ścieżka "pod" może sobie tam iść spokojnie. Ma za zadanie podać oczyszczone Uz na pin20. Ten pin jest uziemiony za pomocą C a zakłócenia wyłapuje dławik który będzie poza Megą.

I tutaj wychodzi brak wiedzy i/lub doświadczenia, lub nawet chęci zastanowienia się nad tym co generuje zakłócenia. Otóż kolego, zakłócenia nie pochodzą tylko i wyłącznie z zewnątrz, i eliminuje je skutecznie dławik i kondensator, i od tych dwóch elementów ścieżką do pinu AVcc (20) jest już sielanka i równiutki poziom napięcia zasilania jak promień lasera.

Niestety ten cudowny mikrokontroler sam zakłóca sobie zasilanie i jest skutecznym generatorem wszelkiej maści emisji EMI. Tak, sam sobie zakłóca, czyli pin AVcc jest generatorem zakłóceń(!), które generuje na fragmencie ścieżki, którą proponujesz puścić pod ATmegą:

Digital circuitry inside and outside the device generates EMI which might affect the accuracy of analog measurements.

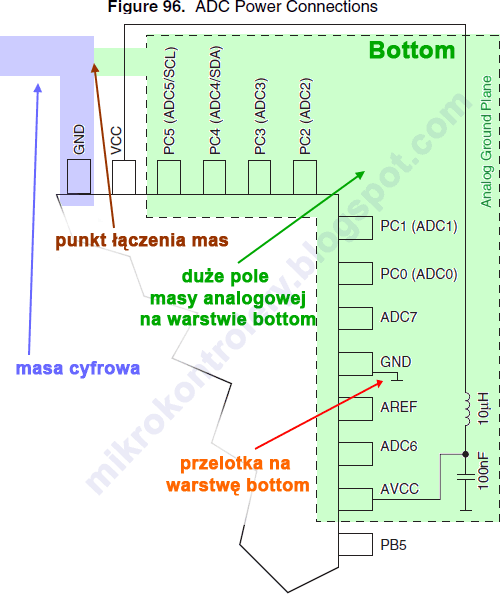

Dlatego właśnie Atmel pokazuje w swoich datasheetach jak prowadzić PCB:
