Prośba o ocenę projektu płytki PCB do LFa


lapsonhej

Pomocna odpowiedź

Dzięki Sabre za czujność. Wygląda na to, że masz rację z tymi zwarciami. Nie zauważyłem tego, bo są to bardzo małe detale. Ale faktycznie we wszystkich trzech miejscach będę musiał pomajstrować igłą.

Co do puszczania ścieżek pod kątem prostym - jedni mówią tak, drudzy inaczej. Akurat mi powiedziano, żeby unikać jak ognia kątów prostych - no to unikałem 😋

Link do komentarza
Share on other sites

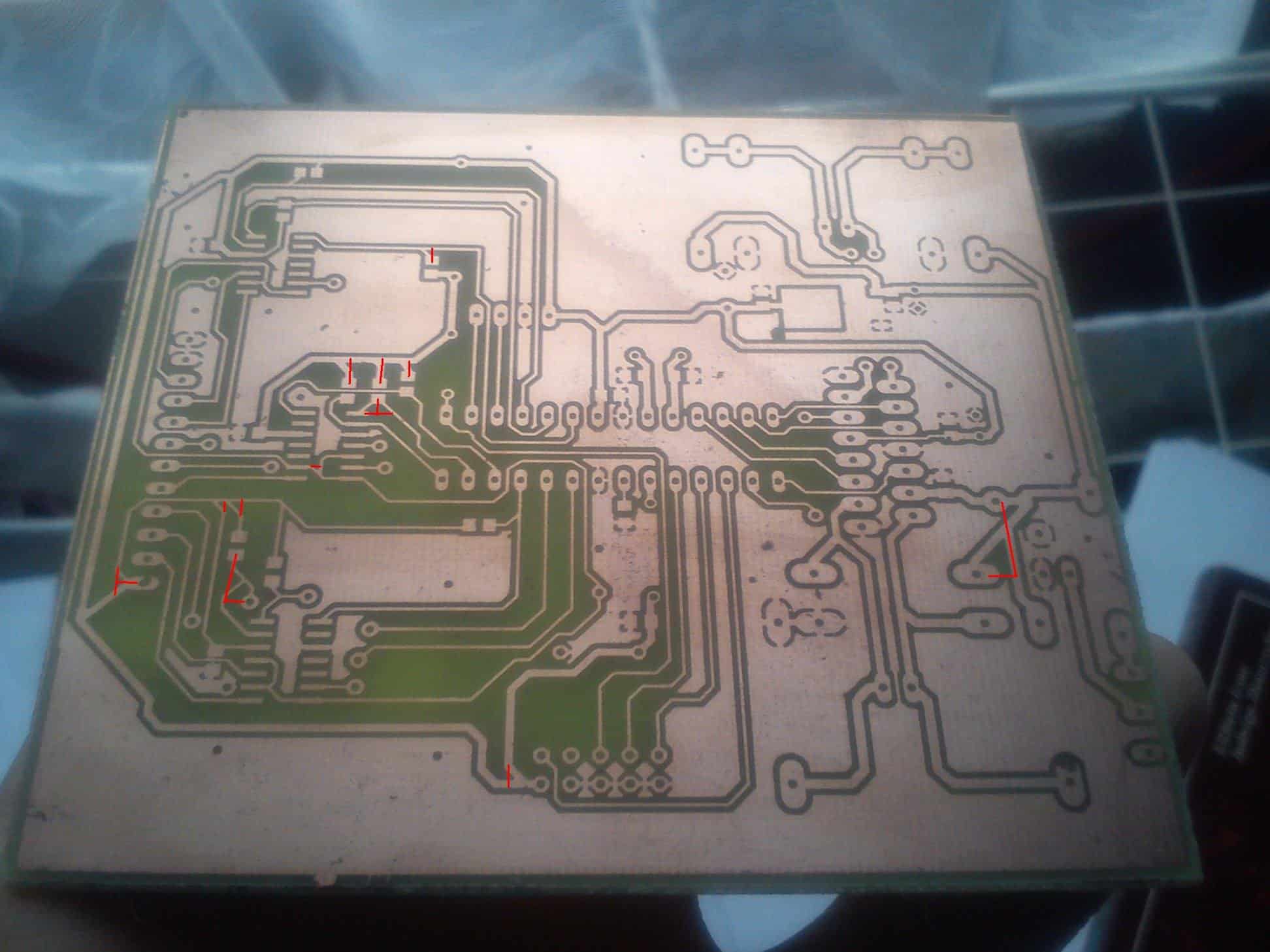

Płytka jest już gotowa. Jeszcze mam kłopot z przymocowaniem silniczków.

Moje pytanie brzmi: Czy jest różnica w jaki sposób na płytce przylutowane będą KTIR0711s?

http://leksykon.forbot.pl/KTIR0711S,24.htm - czy ten sposób jest 100% poprawny? Bo ja słyszałem też, że czujniki powinny być przymocowane 'bokiem'

Link do komentarza
Share on other sites

Co masz na myśli przez przymocowane bokiem?

KTIRy mają wyraźnie zaznaczone pole nadajnika/odbiornika i ono musi być skierowane do dołu (do podłoża) jak mają wykrywać linię. Jak wlutujesz je normalnie w płytkę, a potem płytkę obrócisz tak żeby strona z elementami była na dole to jest ok.
