Od jakiego artykułu zacząć [zupełnie zielony]

[maxus201]

Witam,
Mam zamiar zbudować swojego pierwszego robota (światłoluba z tego poradnika). Rzecz w tym, że nie chce zrobić kropka w kropkę, ale zrozumieć to co robię. Fakt w zakładce Artykuły jest sporo materiału, dokładnie

Aktualnie przeglądasz artykuły w kategorii: Dla początkujących, znalezionych artykułów: 31.

Torchę tego jest 😉. Pytanie moje jest następujące (jako zupełnie zielony) Od którego artykułu zacząć 😃?

[lapsonhej]

https://www.forbot.pl/forum/topics33/faq-dla-zielonych-vt2415.htm

[maxus201]

Zabieram się do czytania 😃

I jeszcze jakiś poradnik to tych schematów, czy jak to się tam nazywa.

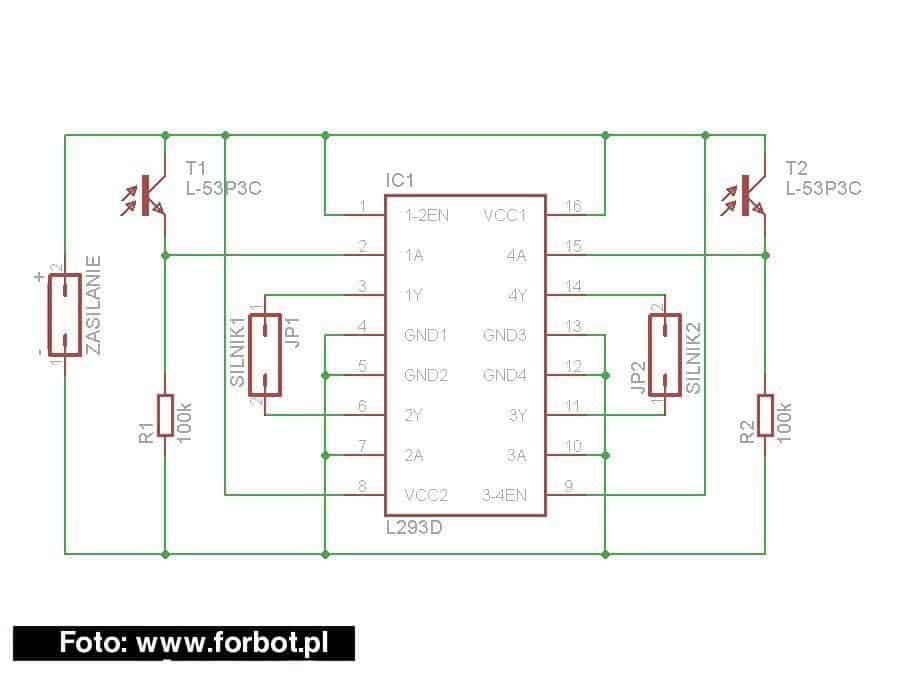

Obecnie w takim poniższym modelu

widzę tylko to:

__________

Komentarz dodany przez: Sabre

[sosnus]

To jest schemat zrobiony w programie Eagle.

Link do kursu: https://www.forbot.pl/forum/topics20/kurs-cadsoft-eagle-czesc-1-schematy-vt6210.htm

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[mi14chal]

Najpierw zacznij od jakiegoś kursu elektroniki skoro nie rozumiesz nic ze schematu. Najlepiej od tego http://elportal.pl/index.php?module=ContentExpress&file=index&func=display&ceid=60&meid=13

[maxus201]

Przekopałem się przez dwa tematy ze strony podanej przez mi14chal i kurs Eagle.

Mam jedno pytanko: co oznacza GND?

[ Dodano: 02-12-2013, 18:55 ]

I jeszcze jedno 🙂 Chodzi o rys nr.10 z tego tematu https://www.forbot.pl/forum/topics20/mostek-h-h-bridge-vt111.htm

O co chodzi z tymi wejściami JP1 i JP2

[aixI]

GND oznacza masę (ground)

JP1 i 2 to po prostu gold piny.

[maxus201]

GND oznacza masę (ground)

Zaraz sobie wygoogluje

JP1 i 2 to po prostu gold piny.

No wiem, że goldpiny, ale co się do nich podłącza 😃?

[lapsonhej]

Masa to po prostu minus od zasilania 😋

JP1 i JP2 to goldpiny z wyjściami od procesora

[maxus201]

JP1 i JP2 to goldpiny z wyjściami od procesora

Czyli do czego po ludzku służą?

[aixI]

Mój Boże 😃 Poczytaj trochę 😋 One służą do podłączenia PWM'a do jednego z portów (OCR1A/B) w uC. A wyjścia do dowolnego pinu uC. Ale to nie wszystko - żeby cokolwiek zadziałało trzeba zaprogramować uC 😃

[Tofik]

Witam.Piszesz mój Boże, poczytaj trochę. Komuś kto ma większą lub mniejszą wiedzę łatwo tak mówić lecz prawda jest taka że jak ktoś tak jak pisze dopiero zaczyna to nie wie nawet czego ma szukać. dlatego prosi o pomoc. Nie sądzę że oczekuje odpowiedzi w stylu poczytaj lub poszukaj.Oczywiście że ma to sens bo wyrabia pewne nawyki znaczy uczy korzystania z dobrodziejstw internetu,ale wpierw trzeba go nauczyć czego ma szukać

[Braders94]

Goldpiny są jak wtyczka lub gniazdko możesz pod nie podłączyć co ci się podoba "silnik, diodę, baterie" tylko potem musisz odpowiednio uc zaprogramować.

Pisze Z telefonu.
